Совершенствование систем защиты тяговых сетей 27,5 кВ и 2х25 кВ электрифицированных железных дорог от токов короткого замыкания

Совершенствование систем защиты тяговых сетей 27,5 кВ и 2х25 кВ электрифицированных железных дорог от токов короткого замыкания

Автор: Белов, Василий Васильевич

Шифр специальности: 05.22.09

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Москва

Количество страниц: 193 c. ил

Артикул: 4025468

Автор: Белов, Василий Васильевич

Стоимость: 250 руб.

Совершенствование систем защиты тяговых сетей 27,5 кВ и 2х25 кВ электрифицированных железных дорог от токов короткого замыкания  Совершенствование систем защиты тяговых сетей 27,5 кВ и 2х25 кВ электрифицированных железных дорог от токов короткого замыкания

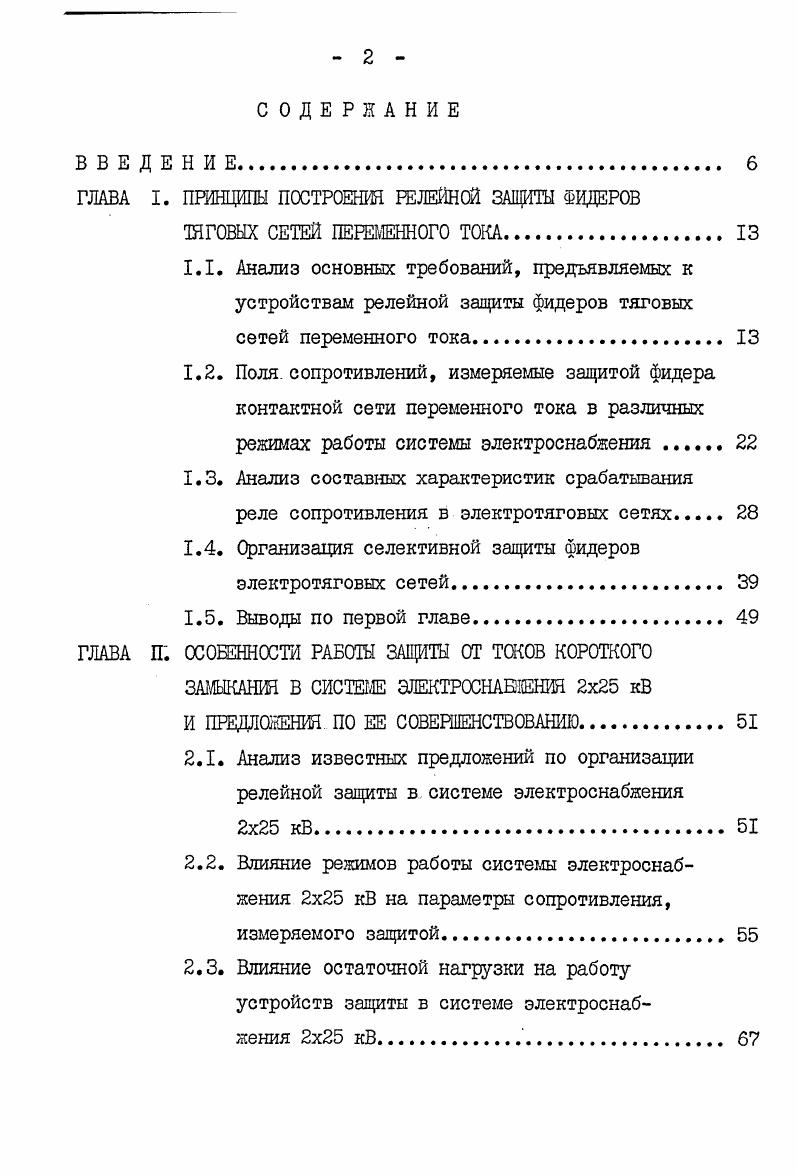

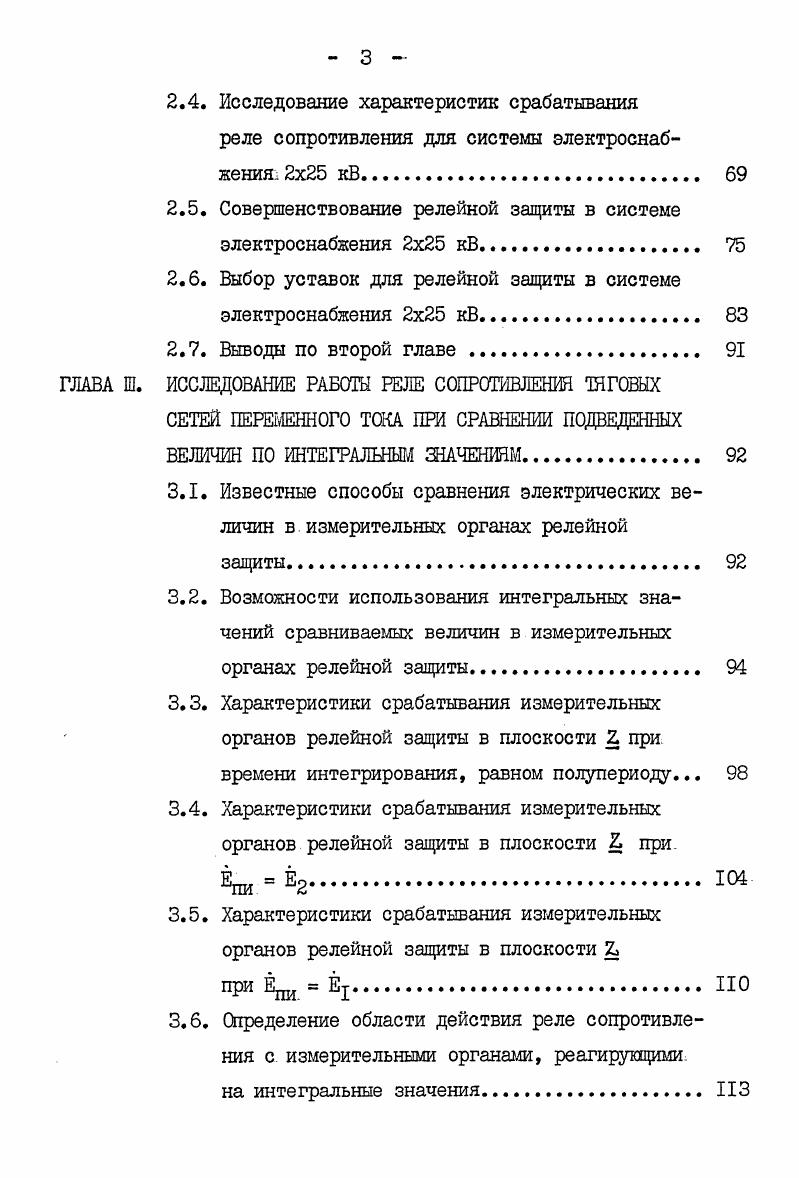

ГЛАВА I. ТЯГОВЫХ СЕТЕЙ ПЕРЕМЕННОГО ТОМ. Анализ основных требований, предъявляемых к устройствам релейной защиты фидеров тяговых сетей переменного тока. Организация селективной защиты фидеров электротяговых сетей. ГЛАВА 1Г. Влияние остаточной нагрузки на работу устройств защиты в системе электроснабжения 2x кВ. Исследование характеристик срабатывания реле сопротивления для системы электроснабжения. Выводы по второй главе . ГЛАВА Ш. СЕТЕЙ ПЕРЕМЕННОГО ТОКА ПРИ СРАВНЕНИИ ПОДВЕДЕННЫХ ВЕЛИЧИН ПО ИНТЕГРАЛЬНЫМ ЗНАЧЕНИЯМ. Возможности использования интегральных значений сравниваемых величин в измерительных органах релейной защиты. Характеристики срабатывания измерительных органов релейной защиты в плоскости при времени интегрирования, равном полупериоду. К1 отключает КЗ до шин поста секционирования. Аналогичное каскадное отключение высоковольтного выключателя со сто роны поста секционирования имеет место при КЗ в районе подстан ции. Логические связи между защитами, установленными на тяговой подстанции или посту секционирования, позволяют отключать без выдержки времени или каскадно поврежденный участок при всех включенных высоковольтных выключателях в межподстанционной зоне.


В тяговых сетях переменного тока селективность защиты достигается, как правило, за счет выдержки времени для соответст вующих ступеней защит. Длина участка, отключаемого неселективно, определяется стабильностью зоны действия ступени защиты, отключающей короткие замыкания КЗ без выдержки времени. Стабиль ность зоны действия первой ступени в свою очередь зависит от характера изменения параметров контролируемой величины в различных режимах работы системы тягового электроснабжения. В устройствах защиты электротяговых сетей измерительные органы реле реагируют на величину тока или сопротивления. Величины токов КЗ, измеряемые защитами 1,2,3 и 5го высоковольтных выключателей, показаны на рисЛ. Для токовых защит графики селективности, в зависимости от количества включенных трансформаторов на тяговой подстанции, показаны на рис. Из анализа этих графиков видно, что организовать селективную защиту межподстанционной зоны, применяя наиболее простые токовые защиты, невозможно. РИс. Схема двухпутного участка тяговой сети. Рис Л. Токи короткого ВюЛ. Надежно защищаемая часть зоны со стороны подстанции, где коэффициент чувстви тельности токовой защиты Кц1,5 соответственно составит 2Э6 и 4 рис. I. Со стороны поста при двух включенных трансформаторах зона, отключаемая первой ступенью защиты без выдержки времени, составляет рис. При выведе нии из работы на подстанции одного трансформатора защищаемая зона уменьшится на 2СЙ, при этом Кц 1,5 рис. Дрчшие результаты получаются при использовании реле, реагирующих на величину сопротивления, измеряемого защитой. В системе электроснабжения ,5 кВ сопротивление, измеряемое защитой поврежденного фидера, линейно зависит от места ко ротного замыкания прямая линия на рисЗ. Угол наклона этой прямой не зависит от изменения сопротивления энерго системы. Для защиты по сопротивлению, обеспечивающей селективное отключение поврежденного участка при любой схеме питания, графики селективности при приведенных значениях сопротивлений показаны на рис. Такая защита обеспечивает отключение без выдержки времени зоны между подстанцией и постом секционирования как со стороны поста, так и подстанции, рис. При этом примерно 4 зоны защищается с Кц1,5 рис. Таким образом, часть повреждений в районе подстанции и поста секционирования рис. Одним из важнейших требований предъявляемым к защите являет ся быстродействие. Оно определяется максимально возможным време нем, при котором еще не происходит существенных повреждений за щищаемого объекта или системы. В тяговых сетях железных дорог требования к. I . В соответствии с исследованиями, выполненными Соколовым С. Д. , для тока короткого замыкания А, сопровождаемого дугой, время пережога составляет 0 мс. В . В . Это значит,что для надежного функционирования систем тягового электроснабжения, полное время отключения КЗ должно быть не более 0 мс. Полное время отключения КЗ складывается из двух основных составляющих времени действия защит и собственного времени отключения высоковольтного выключателя. При оборудовании тяговых подстанций новыми перспективными высоковольтными выключателями типа ВШ, с собственным временем
отключения мс время действия релейной защиты не должно превышать 0 мс. Вместе с тем быстрое, без выдержки времени отключение полного тока КЗ обеспечивается лишь на небольшом участке П рис. Участки I и Ш отключаются без выдержки времени только с одной стороны. Наиболее просто уменьшение времени отключения достигается выбором уставок защит с возможным неселективным отключением некоторых участков линии 9, . При таком способе уставку первой ступени выбирают так, чтобы защита срабатывала при КЗ на шинах поста секционирования с заданным коэффициентом чувстви тельности, например, с Кц1,5. В этом случае зона неселектив ного отключения будет значительна. Для увеличения зоны быстрого отключения можно также использовать эффект каскадного отключения. После отключения выключателя поста секционирования, за счет изменения токораспределения меняется сопротивление, измеряемое защитой подстанции. Чувствительность защиты возрастает, что приводит к увеличению отклю чаемой зоны рис.
