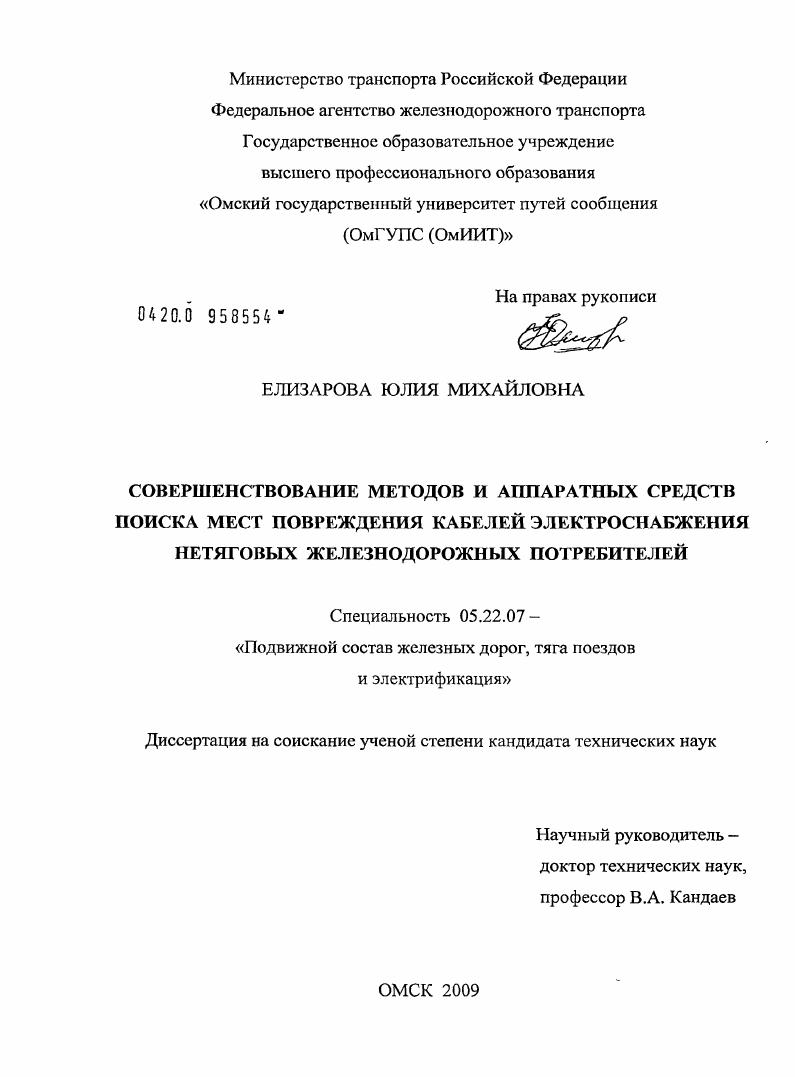

Совершенствование методов и аппаратных средств поиска мест повреждения кабелей электроснабжения нетяговых железнодорожных потребителей

Совершенствование методов и аппаратных средств поиска мест повреждения кабелей электроснабжения нетяговых железнодорожных потребителей

Автор: Елизарова, Юлия Михайловна

Шифр специальности: 05.22.07

Научная степень: Кандидатская

Год защиты: 2009

Место защиты: Омск

Количество страниц: 156 с. ил.

Артикул: 4364718

Автор: Елизарова, Юлия Михайловна

Стоимость: 250 руб.

Совершенствование методов и аппаратных средств поиска мест повреждения кабелей электроснабжения нетяговых железнодорожных потребителей  Совершенствование методов и аппаратных средств поиска мест повреждения кабелей электроснабжения нетяговых железнодорожных потребителей

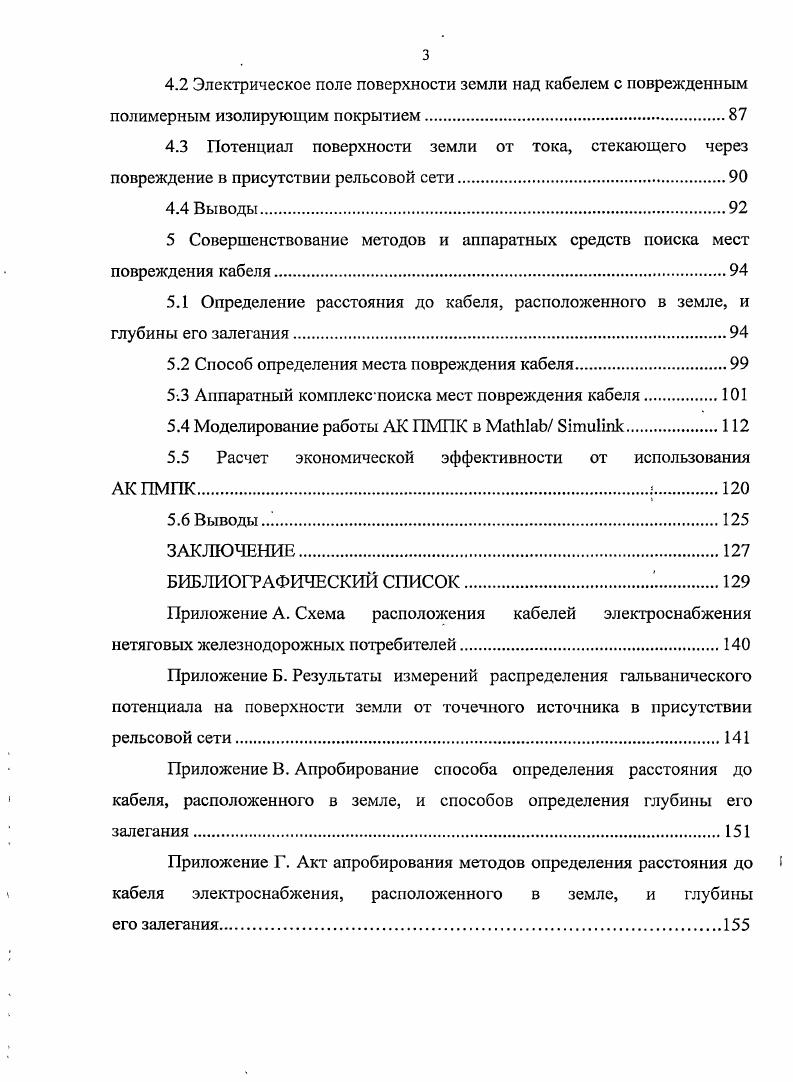

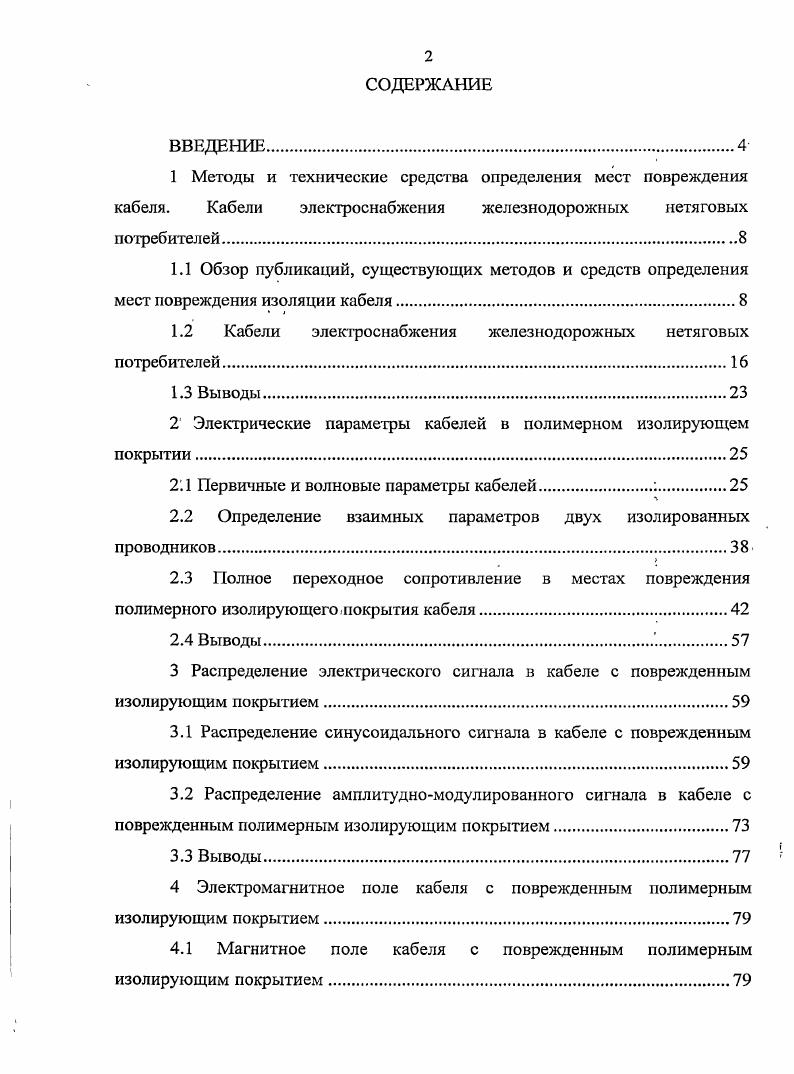

Методы и технические средства определения мест повреждения кабеля. Кабели электроснабжения железнодорожных нетяговых потребителей. Обзор публикаций, существующих методов и средств определения мест повреждения изоляции кабеля. Выводы. Первичные и волновые параметры кабелей
2. Распределение электрического сигнала в кабеле с поврежденным изолирующим покрытием. Распределение синусоидального сигнала в кабеле с поврежденным изолирующим покрытием. Распределение амплитудномодулированного сигнала в кабеле с поврежденным полимерным изолирующим покрытием. Выводы. Электромагнитное поле кабеля с поврежденным полимерным изолирующим покрытием. Магнитное поле кабеля с поврежденным полимерным изолирующим покрытием. Выводы. Определение расстояния до кабеля, расположенного в земле, и глубины его залегания. Выводы. БИБЛИОГРАФИЧЕСКИЙ СПИСОК. Приложение А. Приложение Б. Приложение В. Приложение Г. Искровой разряд в месте повреждения изоляции создается посредством специальных устройств, подключаемых на конце кабельной линии.


Все дистанционные методы ОМПК обладают ограниченной точностью Для кабельной линии, проложенной в земле, нельзя достаточно определенно указать место повреждения, соответствующее идеально точно измеренному расстоянию от конца линии. Расстояния до характерных точек трассы кабельной линии поворотов, соединительных муфт и т. В действительности кабельная линия изменяет свое положение и по вертикали, что не отражается в документации. Кабель укладывается в траншее без натяга, так называемой змейкой. Степень удлинения за счет такой непрямолинейной укладки учесть скольконибудь достоверно нельзя. Поэтому, располагая даже полной документацией, нельзя указать на трассе точку, соответствующую точному расстоянию от конца кабельной линии, с погрешностью, меньшей 1 2 длины поврежденной кабельной линии. Для кабельной линии длиной м соответствующая абсолютная погрешность составит м. В современных условиях абсолютная погрешность для ОМПК подземных кабельных линий не должна превышать Зм . Даже для коротких кабельных линий с учетом погрешностей дистанционного измерения удовлетворить этому требованию одним дистанционным методом ОМПК нельзя. Пусть, например, погрешность дистанционного измерения составит 1 , погрешность топографического отсчета на местности 2 , тогда для линии длиной 0 м результирующая абсолютная погрешность составит 4,5 м. Таким образом, дистанционное ОМПК позволяет быстро указать фактически не место повреждения, а зону его расположения. Поэтому необходим еще один метод ОМПК топографический трассовый. Топо1рафическое ОМПК это определение искомого места на трассе, то есть топографической точки расположения места повреждения. Точность современных топографических методов для кабельных линий не ниже 2 м. Но использование только топографических методов нецелесообразно, так как требует больших временных затрат. Совместное использование дистанционного и топографического методов позволяет наиболее быстро и с минимальными потерями находить места повреждениякабеля. Для поиска мест повреждений на кабельных линиях железных дорог России в качестве дистанционных методов преимущественно используются импульсные. Топографические методы ОМПК. Градиентный метод 4, , , основан на измерении градиента потенциала электрического поля, создаваемого испытательным током на поверхности земли. Он позволяет определять повреждения изоляции с переходным сопротивлением порядка сотен килоом и ниже. Достоинством метода является и то, что он позволяет определять одно или несколько повреждений. Эрстед. За рубежом имеется ряд устройств, осуществляющих измерения по градиентному методу, например, аппаратура X США, устройство фирмы i Германия, комплект аппаратуры компании . КМТ Германия, прибор РЕН, в котором для поиска дефекта используется переменный ток частотой 2,5 Гц Польша и др. Эти приборы отличаются выходными параметрами генераторов. В целом, градиентный метод определения места повреждения изоляции обладает большой точностью, которая может достигать 0,5 м. В то же время, применение сверхнизких частот или же пульсирующего, постоянного тока не позволяет использовать его в зоне действия электрифицированного железнодорожного зранспорта. Кроме того,, градиентный метод является контактным и требует использования специальных измерительных электродов. Место повреждения, изоляции также можно определить индукционным 4, 5, , методом, основанным на принципе улавливанид изменений магнитного поля,, создаваемого протекающим по сооружению током. Этот метод обладает определенным преимуществом перед предыдущим, поскольку нет необходимости в создании контакта с поверхностью земли. При. Индукционный метод реализует ряд устройств отечественного и зарубежного производства, например, прибор ТИТДИЗА Россия, аппаратура США, комплект аппаратуры i iv 1 Германия, универсальный индикатор Германия и др. Акустический метод основан на улавливании на трассе акустических механических колебаний, возникающих на поверхности грунта, или асфальтобетонного покрытия при искровом разряде в изоляции кабельной линии. Оператор с акустическим датчиком и усилителем перемещается в зоне .
