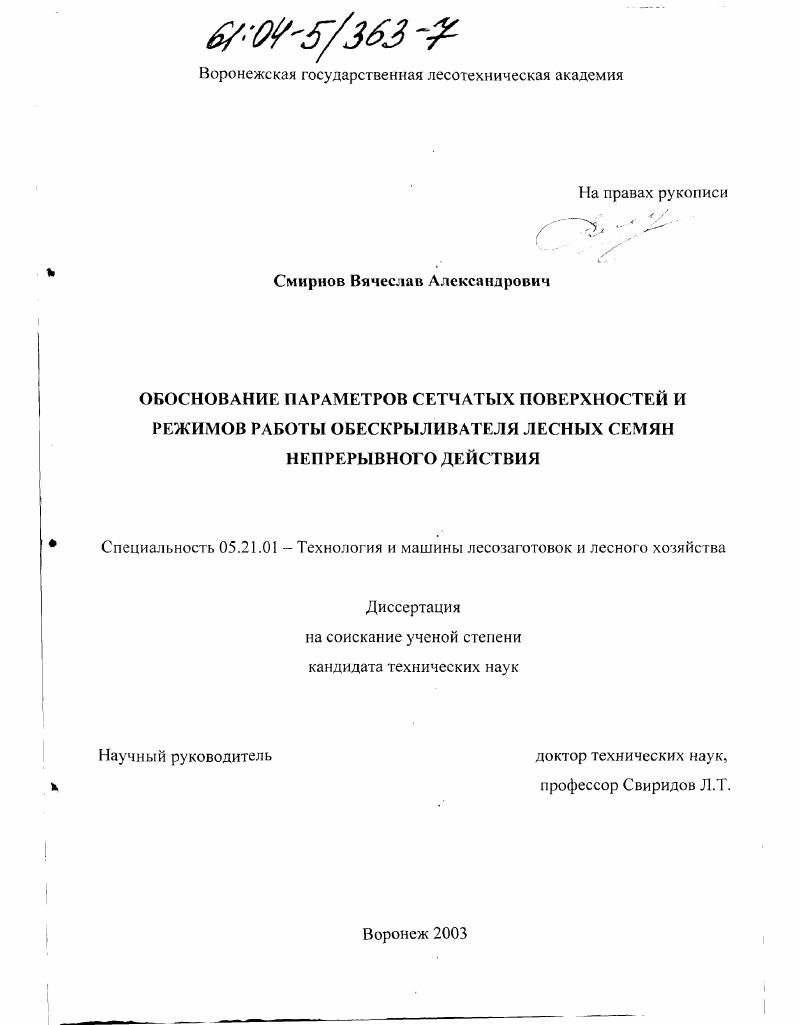

Обоснование параметров сетчатых поверхностей и режимов работы обескрыливателя лесных семян непрерывного действия

Обоснование параметров сетчатых поверхностей и режимов работы обескрыливателя лесных семян непрерывного действия

Автор: Смирнов, Вячеслав Александрович

Шифр специальности: 05.21.01

Научная степень: Кандидатская

Год защиты: 2003

Место защиты: Воронеж

Количество страниц: 177 с.

Артикул: 3296052

Автор: Смирнов, Вячеслав Александрович

Стоимость: 250 руб.

Обоснование параметров сетчатых поверхностей и режимов работы обескрыливателя лесных семян непрерывного действия  Обоснование параметров сетчатых поверхностей и режимов работы обескрыливателя лесных семян непрерывного действия

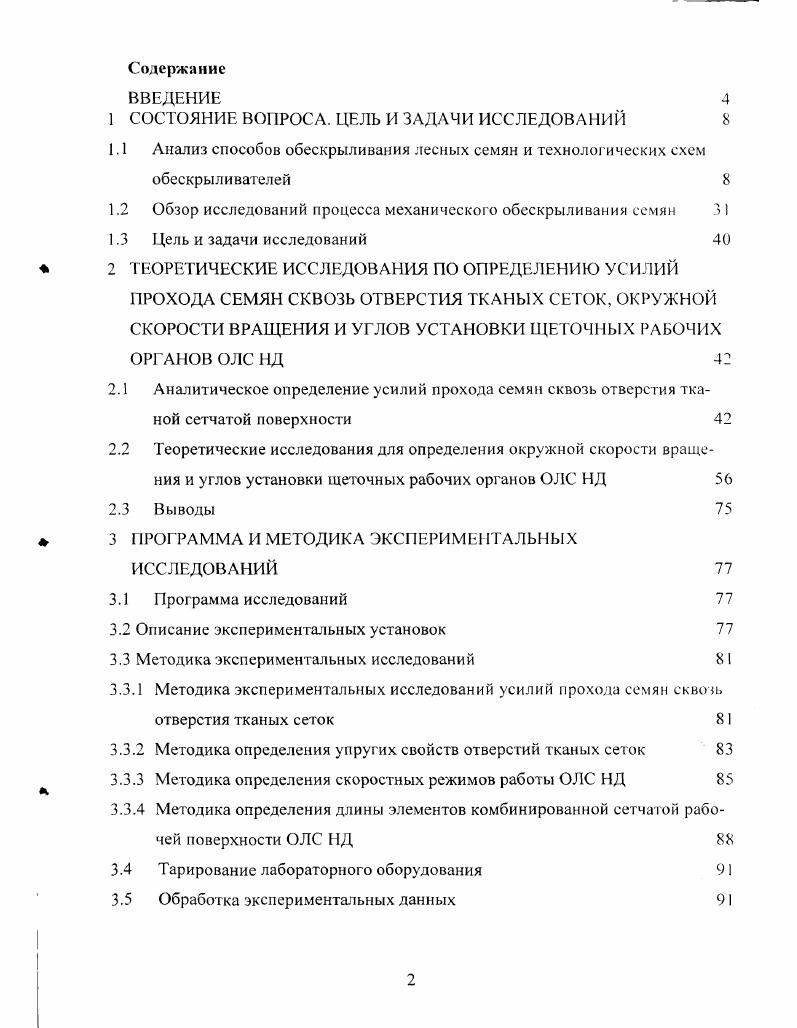

ВВЕДЕНИЕ
1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЙ
I. I Анализ способов обескрыливания лесных семян и технологических схем обескрыливателей
1.2 Обзор исследований процесса механического обескрыливания семян 3
1.3 Цель и задачи исследований
2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПО ОПРЕДЕЛЕНИЮ УСИЛИЙ ПРОХОДА СЕМЯН СКВОЗЬ ОТВЕРСТИЯ ТКАНЫХ СЕТОК, ОКРУЖНОЙ СКОРОСТИ ВРАЩЕНИЯ И УГЛОВ УСТАНОВКИ ЩЕТОЧЫХ РАБОЧИХ ОРГАНОВ ОЛСД
2.1 Аналитическое определение усилий прохода семян сквозь отверстия тканой сетчатой поверхности
2.2 Теоретические исследования для определения окружной скорости вращения и углов установки щеточных рабочих органов ОЛС НД
2.3 Выводы
3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕТАЛБНЫХ
ИССЛЕДОВАНИЙ
3.1 Программа исследований
3.2 Описание экспериментальных установок
3.3 Методика экспериментальных исследований
3.3.1 Методика экспериментальных исследований усилий прохода семян сквозь отверстия тканых се ток 8 I
3.3.2 Методика определения упругих свойств отверстий тканых сеток
3.3.3 Методика определения скоростных режимов работы ОЛС Д
3.3.4 Методика определения длины элементов комбинированной сетчатой рабочей поверхности ОЛС НД
3.4 Тарирование лабораторного оборудования
3.5 Обработка экспериментальных данных

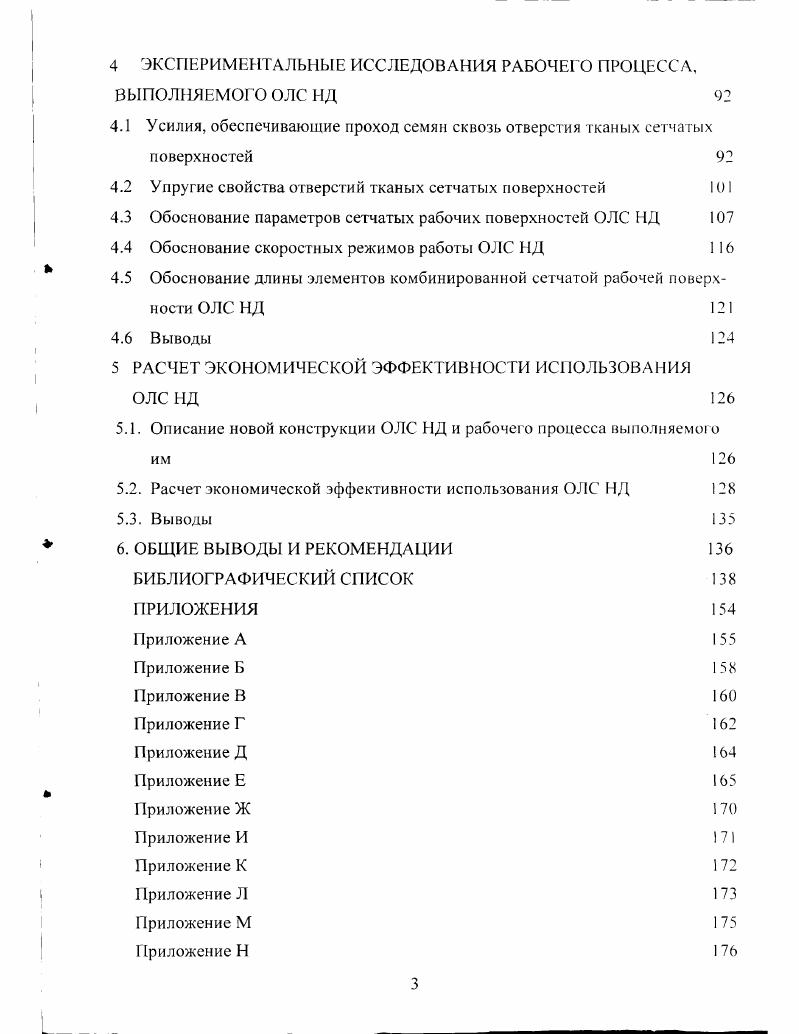

4 ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ РАБОЧЕГО ПРОЦЕССА,
ВЫПОЛНЯЕМОГО ОЛС НД
4.1 Усилия, обеспечивающие проход семян сквозь отверстия тканых сетчатых поверхностей
4.2 Упругие свойства отверстий тканых сетчатых поверхностей IОI
4.3 Обоснование параметров сетчатых рабочих поверхностей ОЛС НД
4.4 Обоснование скоростных режимов работы ОЛС НД
4.5 Обоснование длины элементов комбинированной сетчатой рабочей поверхности ОЛС НД
4.6 Выводы
5 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ИСПОЛЬЗОВАНИЯ ОЛСНД
5.1. Описание новой конструкции ОЛС НД и рабочего процесса выполняемого им
5.2. Расчет экономической эффективности использования ОЛС НД
5.3. Выводы
6. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЯ
Приложение А
Приложение Б
Приложение В
Приложение Г
Приложение Д
Приложение Е
Приложение Ж
Приложение И
Приложение К
Приложение Л
Приложение М
Приложение Н
ВВЕДЕНИЕ


Создаваемый вентилятором скоростной воздушный поток проходит через заборник загрузочного бункера и направляется в спиралеобразный воздухопровод. Необескрыленные семена из заборника под действием воздушного потока поступают в воздухопровод, на поворотах которого перемешиваются и обескрыливаются. Кроме того, семена подвергаются дополнительному обескрыливанию при проходе через специальные решетки. Затем обескрыленные семена и примеси поступают в циклон, из которого воздушным потоком примеси удаляются наружу, а обескрыленные семена собираются в приемнике рисунок 1. В другом устройстве обескрыливание семян, движущихся под действием воздушного потока, происходит в результате истирания их крылаток о внутреннюю шероховатую поверхность цилиндрического корпуса, а симметрично расположенный в корпусе пневмосепарирующий канал позволяет очищать обескрыленные семена от примесей. Технологическая схема обескрыливания и очистки семян здесь следующая. Подлежащие обескрыливанию семена через заборник попадают в спиралеобразный воздухопровод из которого по касательной подаются в верхнюю часть цилиндрического корпуса. Воздушный поток и сила тяжести, действующие на семена, заставляют их двигаться по спиралеобразной траектории, прижимаясь при этом к внутренней шероховатой поверхности цилиндрического корпуса. Затем обескрыленные семена и примеси попадают на расположенный внутри корпуса отражатель, а с него в пневмосепарирующий канал. После обработки в пневмосепарирующем канале обескрыленные семена и тяжелые примеси поступают в семясборник, а легкие примеси удаляются рисунок 1. Рисунок 1. Схема обескрыливателя пневматического действия но А. С. . Рисунок 1. А.С. Для обескрыливателей пневматического действия характерны следующие недостатки. В их конструкциях отсутствуют устройства, предназначенные для регулирования подачи семян подлежащих обескрыливанию, что приводит к невозможности регулирования производительности процесса и качества обескрыливания семян. Высокие скорости воздушного потока, на которых основан процесс аэрошелушения, влекут за собой истирание поверхности семян и, соответственно, их повышенное травмирование. Исследованиями было установлено, что при невысоких скоростях воздушного потока аэрошелушенис семян не происходит. При этом не исключена вероятность забивания воздухопроводов обескрыливателей обрабатываемыми семенами, а отсутствие устройств устраняющих этот существенный недостаток приводит к выход обескрыливателей пневматического действия из строя. Вследствие указанных недостатков конструкции, принцип работы которых основан на способе аэрошелушения семян, пока не нашли практического применения. Определенного внимания заслуживают обескрыливатели ленточнотрочного
Один из вариантов подобных конструкций этого типа обескрыливателей представляет собой два вальца, на которых вращается бесконечная лента. При этом верхняя часть ленты проходит между двумя, деками. Деки и лента изготовлены из терочных, щеточных или сетчатых элементов рисунок 1. Другой вариант предусматривает обескрыливание семян посредством двух вертикально расположенных перемещаемых относительно друг друга шероховатых поверхностей, одна из которых снабжена щеточными элементами и совершает возвратнопоступательные движения относительно неподвижной шероховатой поверхности. Обескрыливание семян происходит под действием щеток и терок, вследствие трения семян друг о друга, прохода сквозь сетчатую поверхность ленты и нижней деки и при выходе у нижних кромок трущихся поверхностей. Сходным с процессом обескрыливания семян хвойных пород обескрыливателем ленточнотерочного типа является трудоемкий процесс оголения семян джузгуна от покрывающих их щетинок посредством машины аналогичной конструкции. С целыо решения этой проблемы Среднсаз НИИЛхом было разработано специальное устройство представляющее собой бесконечную ленту, вращающуюся на двух вальцах рисунок 1. Нижняя часть ленты проходит над колеблющимся перпендикулярно направлению ее вращения решетом. Рисунок 1. Кинематическая схема обсскрыливателя ленточнотерочного типа. Рисунок 1. Кинематическая схема машины, предназначенной для оголения семян джузгуна.
