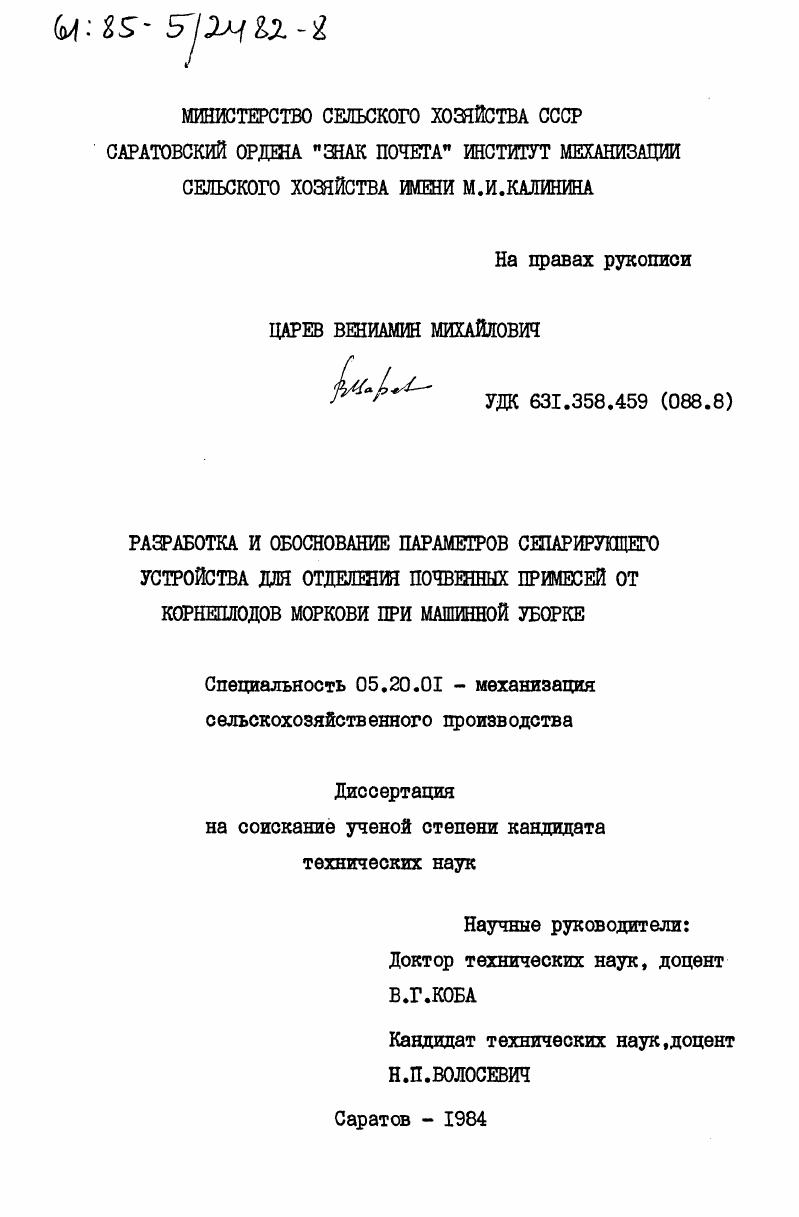

Разработка и обоснование параметров сепарирующего устройства для отделения почвенных примесей от корнеплодов моркови при машинной уборке

Разработка и обоснование параметров сепарирующего устройства для отделения почвенных примесей от корнеплодов моркови при машинной уборке

Автор: Царев, Вениамин Михайлович

Шифр специальности: 05.20.01

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Саратов

Количество страниц: 203 c. ил

Артикул: 4031459

Автор: Царев, Вениамин Михайлович

Стоимость: 250 руб.

Разработка и обоснование параметров сепарирующего устройства для отделения почвенных примесей от корнеплодов моркови при машинной уборке  Разработка и обоснование параметров сепарирующего устройства для отделения почвенных примесей от корнеплодов моркови при машинной уборке

2

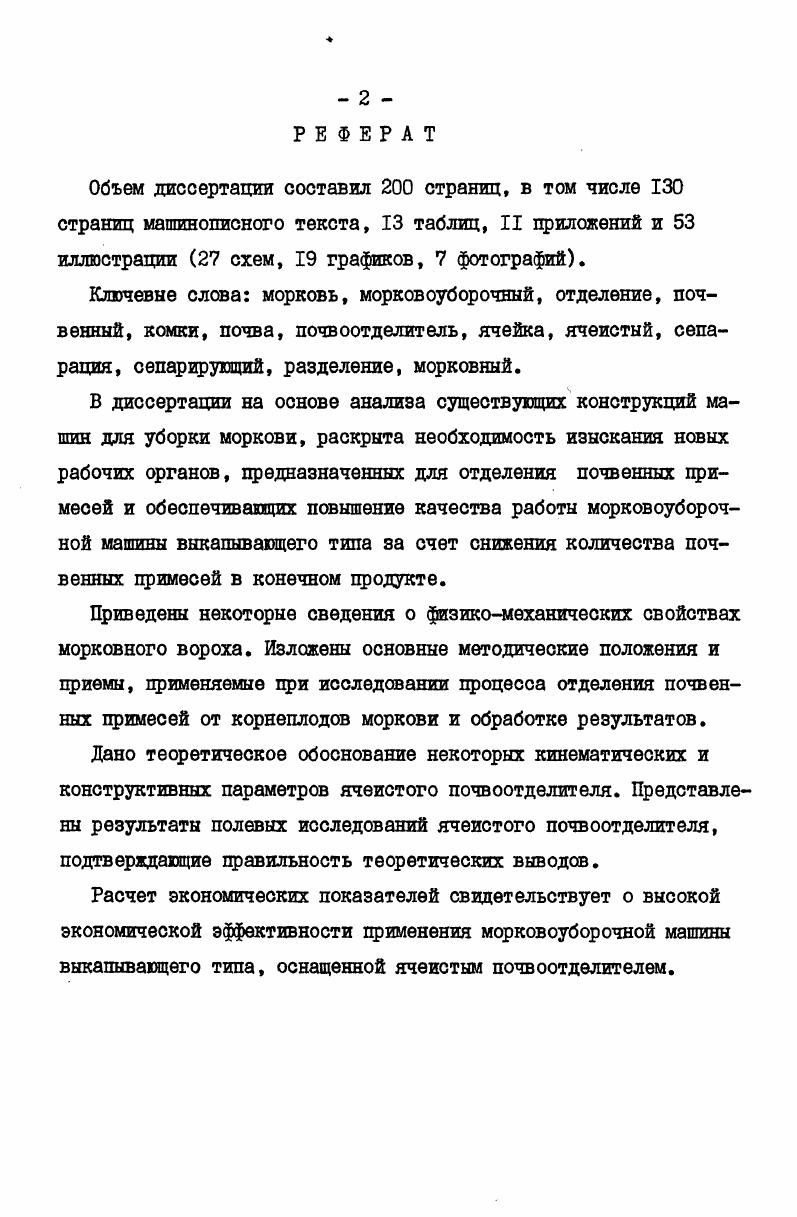

РЕФЕРАТ
Объем диссертации составил 0 страниц, в том числе 0 страниц машинописного текста, таблиц, II приложений и иллюстрации схем, графиков, 7 фотографий.
Ключевые слова морковь, морковоуборочный, отделение, почвенный, комки, почва, почвоотделитель, ячейка, ячеистый, сепарация, сепарирующий, разделение, морковный.
В диссертации на основе анализа существующих конструкций машин для уборки моркови, раскрыта необходимость изыскания новых рабочих органов, предназначенных для отделения почвенных примесей и обеспечивающих повышение качества работы морковоуборочной машины выкапывающего типа за счет снижения количества почвенных примесей в конечном продукте.
Приведены некоторые сведения о физикомеханических свойствах морковного вороха. Изложены основные методические положения и приемы, применяемые при исследовании процесса отделения почвенных примесей от корнеплодов моркови и обработке результатов.
Дано теоретическое обоснование некоторых кинематических и конструктивных параметров ячеистого почвоотделителя. Представлены результаты полевых исследований ячеистого почвоотделителя, подтверждающие цравильность теоретических выводов.
Расчет экономических показателей свидетельствует о высокой экономической эффективности применения морковоуборочной машины выкапывающего типа, оснащенной ячеистым почвоотделителем.

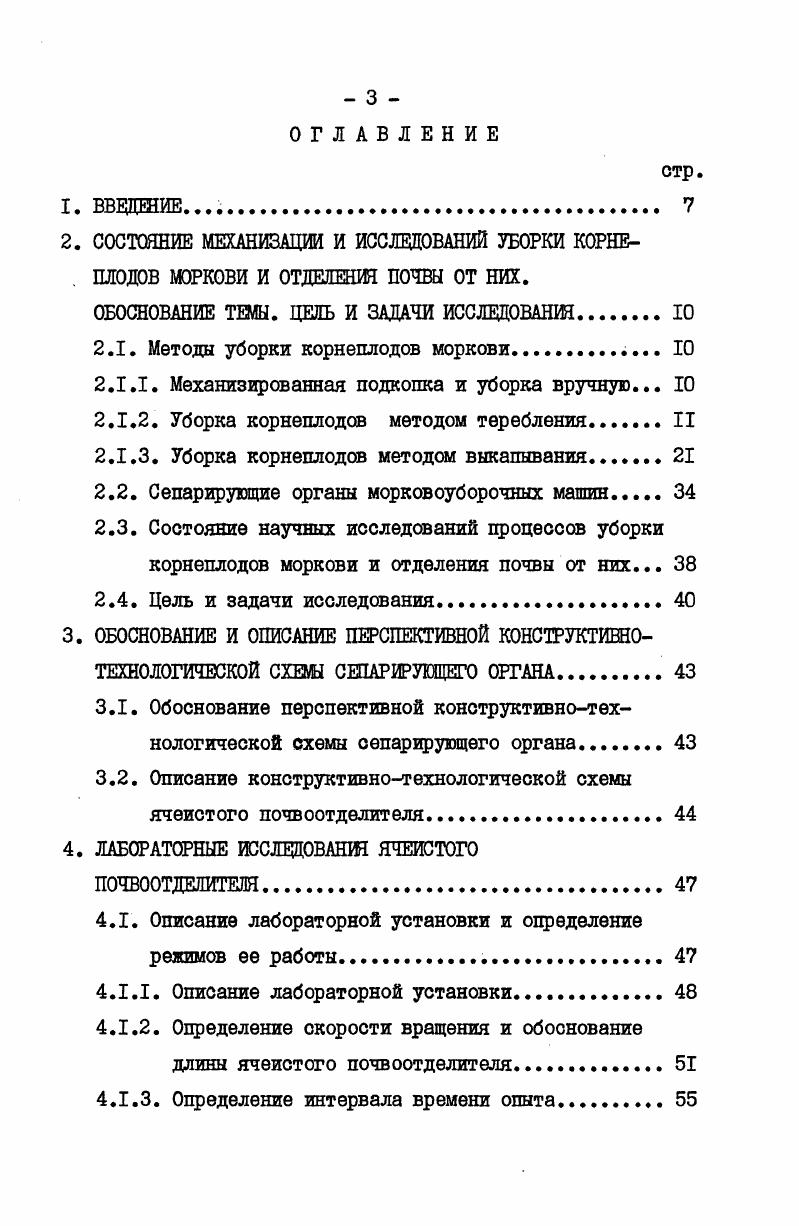

ОГЛАВЛЕНИЕ
1. ВВЕДЕНИЕ
2. СОСТОЯНИЕ МЕХАНИЗАЦИИ И ИССЛЕДОВАНИЙ УБОРКИ КОРНЕПЛОДОВ МОРКОВИ И ОТДЕЛЕНИЯ ПОЧВЫ ОТ НИХ.
ОБОСНОВАНИЕ ТЕШ. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ.
2.1. Методы уборки корнеплодов моркови
2.1.1. Механизированная подкопка и уборка вручную.
2.1.2. Уборка корнеплодов методом теребления II
2.1.3. Уборка корнеплодов методом выкапывания
2.2. Сепарирующие органы морковоуборочных машин
2.3. Состояние научных исследований процессов уборки корнеплодов моркови и отделения почвы от них.
2.4. Цель и задачи исследования.
3. ОБОСНОВАНИЕ И ОПИСАНИЕ ПЕРСПЕКТИВНОЙ КОНСТРУКТИВНОТЕХНОЛОГИЧЕСКОЙ СХЕШ СЕПАРИРУЮЩЕГО ОРГАНА
3.1. Обоснование перспективной конструктивнотехнологической схемы сепарирующего органа
3.2. Описание конструктивнотехнологической схемы ячеистого почвоотделителя
4. ЛАБОРАТОРНЫЕ ИССЛЕДОВАНИЯ ЯЧЕИСТОГО ПОЧВООТДЕЛИТЕЛЯ
4.1. Описание лабораторной установки и определение режимов ее работы
4.1.1. Описание лабораторной установки
4.1.2. Определение скорости вращения и обоснование длины ячеистого почвоотделителя
4.1.3. Определение интервала времени опыта
4.2. Условия проведения лабораторных исследований
4.3. Методика лабораторных исследований
4.4. Результаты лабораторных исследований ячеистого
почв оотделит еля
4.4.1. Влияние угла наклона оси почвоотделителя к горизонтали на качество его работы.
4.4.2. Влияние величины загрузки рабочего органа на качество работы ячеистого почвоотделителя
4.5. Выводы по главе.
5. ИССЛЕДОВАНИЕ ФИЗИКОМЕХАНИЧЕСКИХ СВОЙСТВ
ВОРОХА КОРНЕПЛОДОВ.
5.1. Состояние вопроса и программа исследования
5.2. Характеристика изучаемых сортов корнеплодов
моркови
5.3. Фракционный состав почвенных примесей.
5.4. Размерномассовая характеристика корнеплодов
5.4.1. Размерная характеристика корнеплодов
5.4.2. Массовая характеристика корнеплодов.
5.5. Углы трения почвенных цримесей и корнеплодов
о материал ячейки
5.6. Травмирование корнеплодов
5.7. Выводы по главе.
6. ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ РАБОТЫ ЯЧЕИСТОГО ПОЧВООТДЕЛИТЕЛЯ
6.1. Теоретическое обоснование процесса западания почвенных примесей в ячейку почвоотделителя
6.1.1. Характер движения одиночного комка почвы по поверхности почвоотделителя
6.1.2. Обоснование оптимального диаметра ячейки
6.2. Теоретическое исследование процесса затаскивания одиночного комка почвы ячейкой почвоотделителя на почвенный транспортер
6.2.1. Определение угла затаскивания для полусферической ячейки.
6.2.2. Определение положения транспортера вывода почвенных примесей
6.2.3. Определение угла затаскивания для цилиндрической
с полусферическим дном ячейки.
6.3. Теоретическое исследование процесса затаскивания почвенных примесей комкообразных фракций, размеры которых значительно меньше диаметра ячейки
6.3.1. Обоснование условий работы почвоотделителя для случая западания в ячейку двух комков почвы
6.3.2. Обоснование условий работы почвоотделителя для случая западания в ячейку трех комков почвы
6.3.3. Обоснование условий работы почвоотделителя для случая западания в ячейку мелкой комкообразной фракции почвы
6.4. Выводы по главе. ИЗ
7. ИССЛЕДОВАНИЕ ЯЧЕИСТОГО ПОЧВООТДЕШГЕЛЯ И ИСПЫТАНИЕ
МОРКОВОУБОРОЧНОЙ МАШИНЫ, ОСНАЩЕННОЙ ИМ, В ПОЛЕВЫХ
УСЛОВИИ
7.1. Описание конструкции и технологического процесса опытного образца морковоуборочной машины и определение оптимальных режимов ее работы.
7.1.1. Описание конструкции и схемы технологического процесса работы морковоуборочной машины,
оснащенной ячеистым почв оот делит ел ем
7.1.2. Определение угловой скорости ячеистого почвоотде
ителя, установленного на опытном образце морковоуборочной машины.
7.1.3. Обоснование поступательной скорости движения машины.
7.2. Методика полевых исследований ячеистого почвоотделителя
7.3. Условия проведения опытов,.
7.4. Результаты полевых испытаний ячеистого почвоотделителя.
7.4.1. Влияние угла наклона оси ячеистого почвоотделителя к горизонтали на качество его работы
7.4.2. Влияние влажности почвы на качество работы ячеистого почвоотделителя.
7.5. Испытание морковоуборочной машины, оснащенной ячеистым почвоотделителем.
7.6. Выводы по главе
8. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ МОРКОВОУБОРОЧНОЙ
МАШИНЫ, ОСНАЩЕННОЙ ЯЧЕИСТЫМ ПОЧВООТДЕЛИТЕЛЕМ
9. ОБЩИЕ ВЫВОДЫ И ПРЕДЛОЖЕНИЯ.
СПИСОК ЛИТЕРАТУРЫ


Следует отметить, что комбайн Скотт Арчел послужил в сбою очередь прототипом при создании ео многих странах мира однорядных, прицепных теребильных машин для уборки моркоЕи и других столовых корнеплодов, в частности СБЙ1 Румыния, Девульф Бельгия, 0У1 ГДР и ММТ1 СССР. Аналогичную конструкцию имеют также комбайны Родемакс фирмы Эрнст Румег ФРГ и Асалифт Дания 8,,,, . Из перечисленных моделей наиболее удобной в обслуживании и надежной в эксплуатации показала себя морковоуборочная машина модели ЕМ рис. I, рамы 2, теребильной секции 3, аппарата для
Рис. Еающая лапа 3теребильный аппаратФЕыравнивагащий аппарат 5ботЕоотЕодящее устройство 6загрузочный транспортер. Рис. Еатор7загрузочный транспортер. Рис. ЕОподъемники 2 рама 3теребильная секция 4аппарат для удаления ботвы 5выгрузной транспортер 6продольный транспортер 7подкапывающее устройство. Еыгрузного транспортера 5, продольного транспортера 6 и подкаливающего устройства 7 . Ее основные рабочие органы мало отличаются от рабочих органов комбайна Скотт Арчел, но в машине произведен ряд модернизаций, обеспечивающих ей более Еысокую эксплуатационную надежность и лучшие условия работы комбайнера. Испытания машины II, по данным А. Найдис НИИОХ, показали, что содержание почвенных примесей при поступательной скорости машины, 2, кмч и соответствующей ей сменной производительности 0, га 8 составляет . Недостатком однорядных теребильных машин является невысокая производительность например, для модели Скотт Арчел она не превышает 0, гач, а для ШП 0, гач 6,7,8, . Повышение производительности за счет увеличения поступательной скорости машины не дает положительного эффекта, так как на скоростях выше 5 кмч процесс теребления нарушается. В целях повышения производительности некоторые фирмы стали выпускать двухрядные машины для уборки моркови и других столовых корнеплодов. В частности, специалистами ГДР комбинат КГТ совместно с советскими специалистами разработана двухрядная прицепная морковоуборочная машина Е5 рис. I, копирующим катком 2, подкапывающим лемехом 3, теребильными секциями 4, ботвоотделяющим аппаратом 5, сепарирующим прутковым элеватором 6, транспортером отвода ботвы 7, погрузочным транспортером 8, ботвоудаляющим валиком 9, отбойным валиком и пальчатой горкой II. Производительность данной машины составляет 0,2 гач . Дальнейшее совершенствование прицепного морковоуборочного комбайна Скотт Арчел фирмы также привело к созданию двух
рядного самоходного комбайна модели рис. В Великобритании фирмой Мазе энд Рлат ЛТД разработан двухрядный самоходный комбайн теребильного типа для уборки моркови и других корнеплодов, оборудованный фронтальным навесным устройством для удаления сорняков . В Нидерландах созданы двухрядные теребильные машины Викон Риддер К и Таагур , допускающие незначительные потери корнеплодов в процессе уборки даже при полегшей ботве . Тенденция развития теребильных морковоуборочных машин имеет два направления. Первое из них СЕязано с повышением производительности существующих машин, и очередным шагом в этом направлении является создание двухрядных прицепных и самоходных машин для уборки моркови. Второе направление создание машин, которые могли бы убирать не только морковь, но и другие овощные культуры. Этот тип машин должен быть легко переналаживаемым. Национальным институтом сельскохозяйственной техники Англия создана универсальная овощеуборочная машина, состоящая из рамы и комплекта сменных рабочих органов, предназначенных для уборки различных овощных культур рис. Наихудшие результаты работы машины теребильного типа показывают на полях, где корнеплоды имеют полегшую или плохо развитую ботву. Для уборки урожая в таких условиях целесообразно использовать машины выкапывающего типа. Однако, хозяйствам, располагающим небольшими площадями под посев овощных культур, иметь машины двух типое экономически невыгодно. Для таких случаев ирландская фирма Ириш Щуге Компани выпускает теребильную корнеуборочную машину Армер, которая легко переоборудовывается в машину выкапывающего типа. В Болгарии эта проблема решается подругому. Болгарский
Рис. Еый элеватор 7транспортер отвода ботвы8погрузонный транспортерЭваллк ботвоудаляющийвалик отбойный горка пальчатая. ГЛ . П Я о 1
гг Г7 р . Рис. Схема двухрядного самоходного комбайна фирмы РМС модель .
