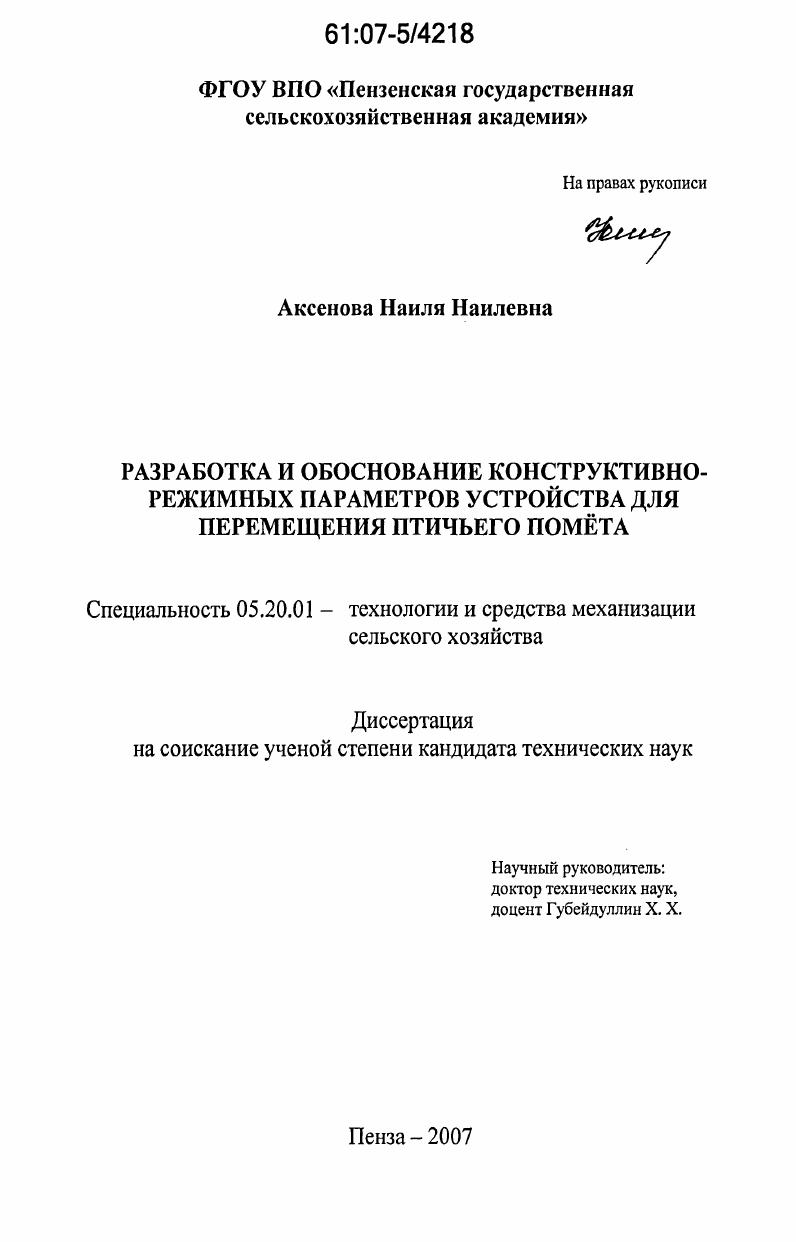

Разработка и обоснование конструктивно-режимных параметров устройства для перемещения птичьего помета

Разработка и обоснование конструктивно-режимных параметров устройства для перемещения птичьего помета

Автор: Аксенова, Наиля Наилевна

Шифр специальности: 05.20.01

Научная степень: Кандидатская

Год защиты: 2007

Место защиты: Пенза

Количество страниц: 195 с. ил.

Артикул: 3349047

Автор: Аксенова, Наиля Наилевна

Стоимость: 250 руб.

Разработка и обоснование конструктивно-режимных параметров устройства для перемещения птичьего помета  Разработка и обоснование конструктивно-режимных параметров устройства для перемещения птичьего помета

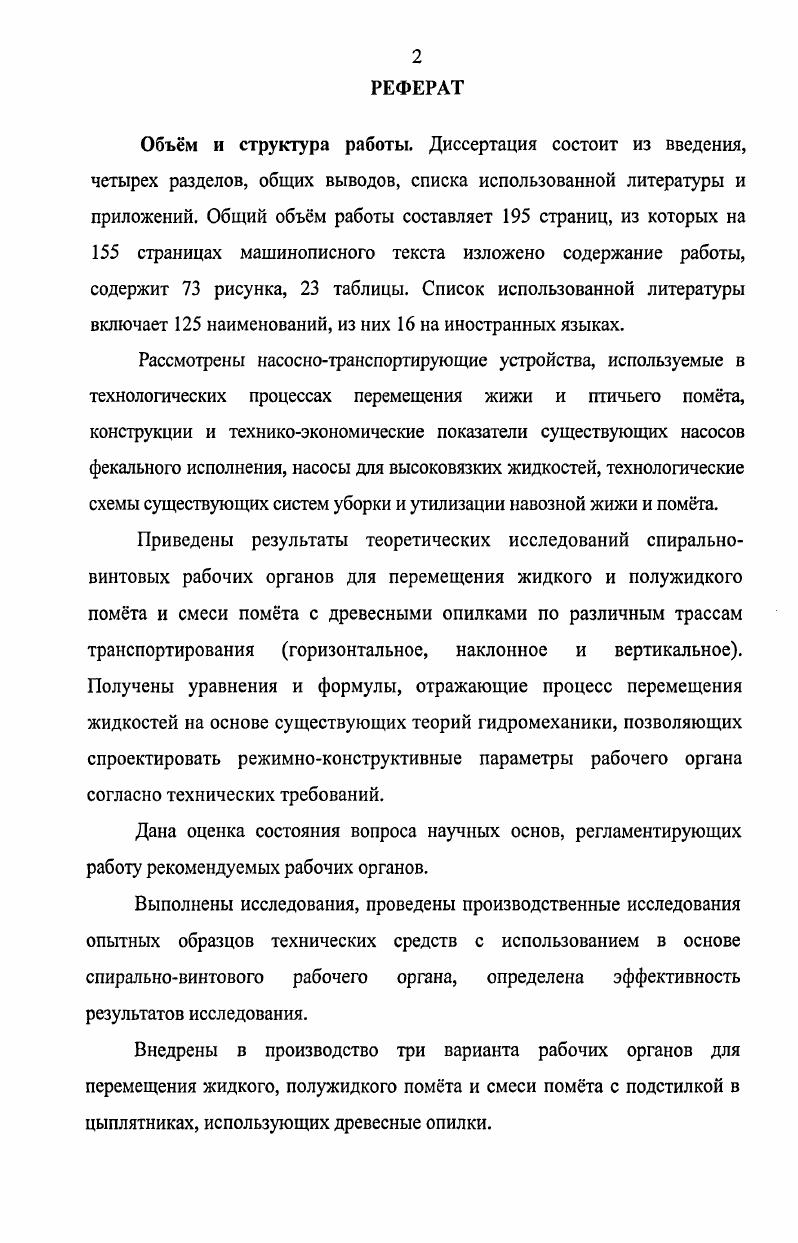

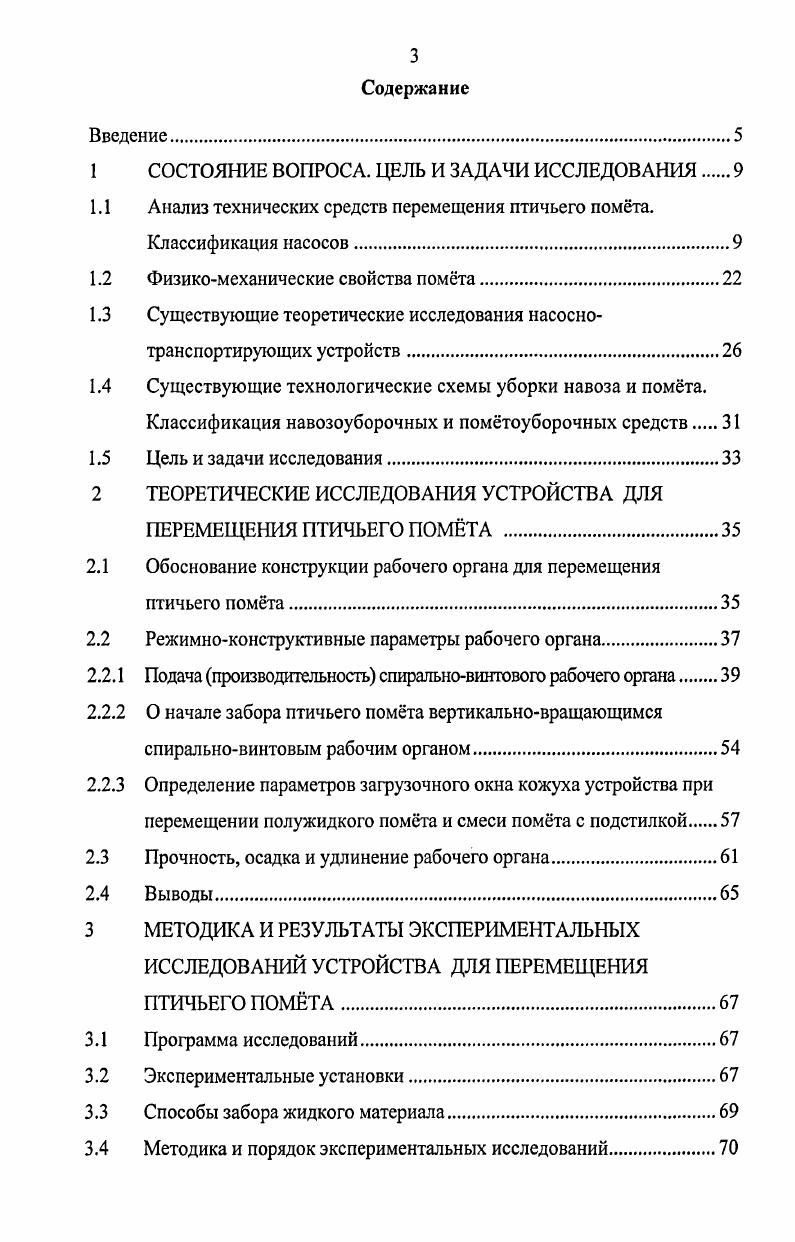

Содержание
Введение.
1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ
1.1 Анализ технических средств перемещения птичьего помта.
Классификация насосов
1.2 Физикомеханические свойства помта.
1.3 Существующие теоретические исследования насосно
транспортирующих устройств
1.4 Существующие технологические схемы уборки навоза и помта.
Классификация навозоуборочных и помтоуборочных средств.
1.5 Цель и задачи исследования
2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ УСТРОЙСТВА ДЛЯ
ПЕРЕМЕЩЕНИЯ ПТИЧЬЕГО ПОМТА
2.1 Обоснование конструкции рабочего органа для перемещения
птичьего помта.
2.2 Режимноконструктивные параметры рабочего органа
2.2.1 Подача производительность спиральновинтового рабочего органа.
2.2.2 О начале забора птичьего помта вертикальновращающимся
спиральновинтовым рабочим органом
2.2.3 Определение параметров загрузочного окна кожуха устройства при
перемещении полужидкого помта и смеси помта с подстилкой
2.3 Прочность, осадка и удлинение рабочего органа.
2.4 Выводы
3 МЕТОДИКА И РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ
ИССЛЕДОВАНИЙ УСТРОЙСТВА ДЛЯ ПЕРЕМЕЩЕНИЯ ПТИЧЬЕГО ПОМТА.
3.1 Программа исследований
3.2 Экспериментальные установки.
3.3 Способы забора жидкого материала
3.4 Методика и порядок экспериментальных исследований.
3.4.1 Общие виды изготовленных приборов и средств измерения
3.4.2 Методика определения соотношения геометрических параметров
3.5 Методика обработки результатов исследований
3.5.1 Экспериментальная область факторного пространства
3.5.2 Наиболее значимые факторы
3.6 Результаты экспериментальных исследований
3.6.1 Физикомеханические свойства птичьего помта.
3.6.2 Зависимость подачи производительности от режимноконструктивных параметров
3.6.3 Давление, создаваемое спиральновинтовым рабочим органом.
3.6.4 Загрузчик жидкого помта
3.6.5 Зависимость подачи производительности от заборной способности и режимноконструктивных параметров.
3.6.6 Осевое отставание перемещения жидкого материала.
3.6.7 О толщине перемещений в кожухе слоя жидкого материала.
3.6.8 Результаты математической обработки экспериментальных данных
3.7 Выводы
4 РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УСТРОЙСТВА Д ЛЯ
ПЕРЕМЕЩЕНИЯ ПТИЧЬЕГО ПОМТА В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ. ЭФФЕКТИВНОСТЬ ИССЛЕДОВАНИЙ
4.1 Результаты производственных исследований
4.2 Эффективность исследований
4.3 Выводы
ОБЩИЕ ВЫВОДЫ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ


К насосам, получающим извне потенциальную или кинетическую энергию, заключенную в жидкой или газообразной среде, принадлежат струйные насосы, пневматические водоподъемники эрлифты и др. К насосам, работающим по принципу подвода механической электрической энергии, относятся объемные поршневые, роторные и др. По принципам работы и конструкции рабочих органов насосы подразделяются на объмные и динамические. Принцип работы объемного насоса заключается в том, что жидкость перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся с входом и выходом насоса. Жидкость при этом подается определенными порциями объемами. Принцип работы динамического насоса жидкость перемещается под силовым воздействием в камере, постоянно сообщающейся с входом и выходом насоса например, вихревые насосы. Классификация динамических насосов . Вихревые насосы трения жидкость перемещается по периферии рабочего органа колеса в тангенциальном направлении. Колесо имеет лопасти и канавки на периферии. Частицы жидкости в ячейках рабочего колеса при быстром его вращении увлекают за счет трения другие частицы жидкости, расположенные в боковых и по периметру колеса особых каналах в корпусе насоса. Происходит развитие тангенциальных скоростей в жидкости с одновременным образованием и разрушением вихрей вихревой эффект. Струйные насосы трения, жидкая среда перемещается под воздействием внешнего потока жидкости. Воздушные водоподъмники нагнетательные эрлифты. Рисунок 1. Рисунок 1. Сущность рабочего процесса вихревого насоса насоса трения в первом приближении состоит в том, что частицы жидкости в ячейках рабочего колеса при его быстром вращении увлекают за счет трения другие частицы жидкости, расположенные в боковых и по периметру колеса особых каналах в корпусе насоса, что обеспечивает развитие тангенциальных скоростей в жидкости с одновременным образованием и разрушением вихрей вихревой эффект и действие на жидкость центробежных сил центробежный эффект. В результате этого сложного процесса жидкость получает давление. Частичную аналогию с вихревыми насосами трения имеют и спиральновинтовые насосные устройства. Классификация динамических насосов лопастные центробежные, диагональные, осевые вихревые трения струйные эжектор, инжектор, гидроэлеватор, таран воздушные водоподъемники эрлифты вибрационные и др. Установка для выгрузки навоза УВН0. Предназначена для погрузки жидкого и полужидкого навоза и помта в транспортные средства из открытых и закрытых хранилищ. Установка состоит из стационарного скреперного устройства и передвижного насоса НЖН 0. Производительность, тч. Диаметр каната скрепера, мм. Рисунок 1. Погрузчик жидкого навоза мобильный ПНЖ 0 рисунок 1. Тип рабочего органа. Потребляемая мощность, кВт. Высота погрузки, м. Напор насоса, КПа. Масса, кг. Насосное оборудование. Насосы центробежные фекальные марки Ф предназначены для перекачки загрязненных сточных жидкостей с кислотностью , плотностью до кгм3, содержанием абразивных частиц по объему не более 1 и с температурой до 0С. Насосы горизонтальные обозначаются ФГ, вертикальные ФВ. Технические характеристики насосов марки Ф основного исполнения приведены в таблице 1. Таблица 1. Таблица 1. На производстве используется также установка для перекачки навозной жижи УН1, предназначенная для перекачки навозной жижи из навозоприемника в транспортные средства или на площадки для компостирования. Основные узлы УН1 рама, фекальный насос, мешалка, емкость, напорный рукав, электропривод и лебедка. Навозная масса перемешивается и измельчается мешалкой, имеющей форму пропеллера. Мешалки и насос монтируются в герметичной емкости. Производительность за час чистой работы 0 т, мощность электродвигателя насоса кВт, мешалки и лебедки по 3 кВт, конструктивная масса установки 0 кг, лебедки 5 кг. Технические характеристики фекальных насосов приведены в таблице 1. Насос шнековый НШ выпускается промышленностью в двух вариантах. Насос НШ мобильный, навешивают на трактор с приводом от вала отбора мощности, заглубляют и поднимают насос при помощи выносного гидроцилиндра. Таблица 1.
