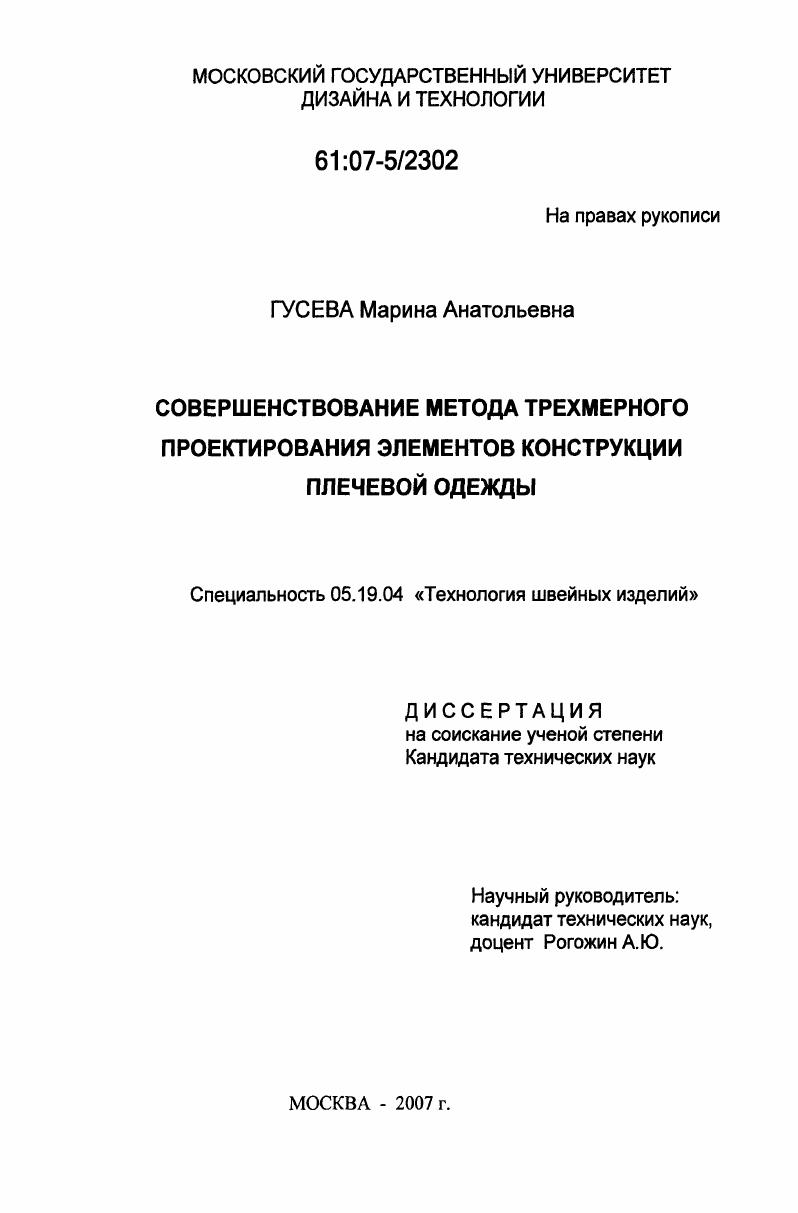

Совершенствование метода трехмерного проектирования элементов конструкции плечевой одежды

Совершенствование метода трехмерного проектирования элементов конструкции плечевой одежды

Автор: Гусева, Марина Анатольевна

Шифр специальности: 05.19.04

Научная степень: Кандидатская

Год защиты: 2007

Место защиты: Москва

Количество страниц: 235 с. ил.

Артикул: 3312595

Автор: Гусева, Марина Анатольевна

Стоимость: 250 руб.

Совершенствование метода трехмерного проектирования элементов конструкции плечевой одежды  Совершенствование метода трехмерного проектирования элементов конструкции плечевой одежды

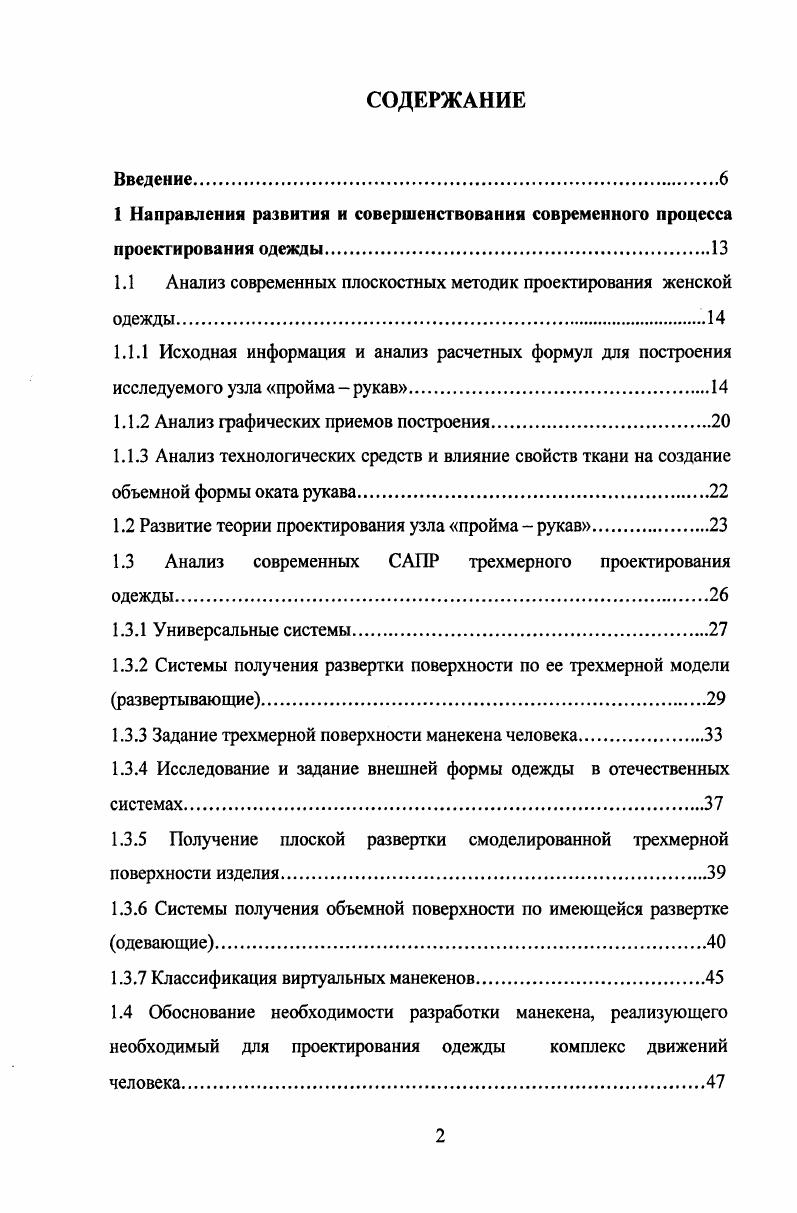

Введение
1 Направления развития и совершенствования современного процесса проектирования одежды
1.1 Анализ современных плоскостных методик проектирования женской одежды.
1.1.1 Исходная информация и анализ расчетных формул для построения исследуемого узла пройма рукав.
1.1.2 Анализ графических приемов построения
1.1.3 Анализ технологических средств и влияние свойств ткани на создание объемной формы оката рукава
1.2 Развитие теории проектирования узла пройма рукав.
1.3 Анализ современных САПР трехмерного проектирования одежды.
1.3.1 Универсальные системы
1.3.2 Системы получения развертки поверхности по ее трехмерной модели развертывающие.
1.3.3 Задание трехмерной поверхности манекена человека.
1.3.4 Исследование и задание внешней формы одежды в отечественных системах.
1.3.5 Получение плоской развертки смоделированной трехмерной поверхности изделия
1.3.6 Системы получения объемной поверхности по имеющейся развертке одевающие
1.3.7 Классификация виртуальных манекенов
1.4 Обоснование необходимости разработки манекена, реализующего необходимый для проектирования одежды комплекс движений человека.

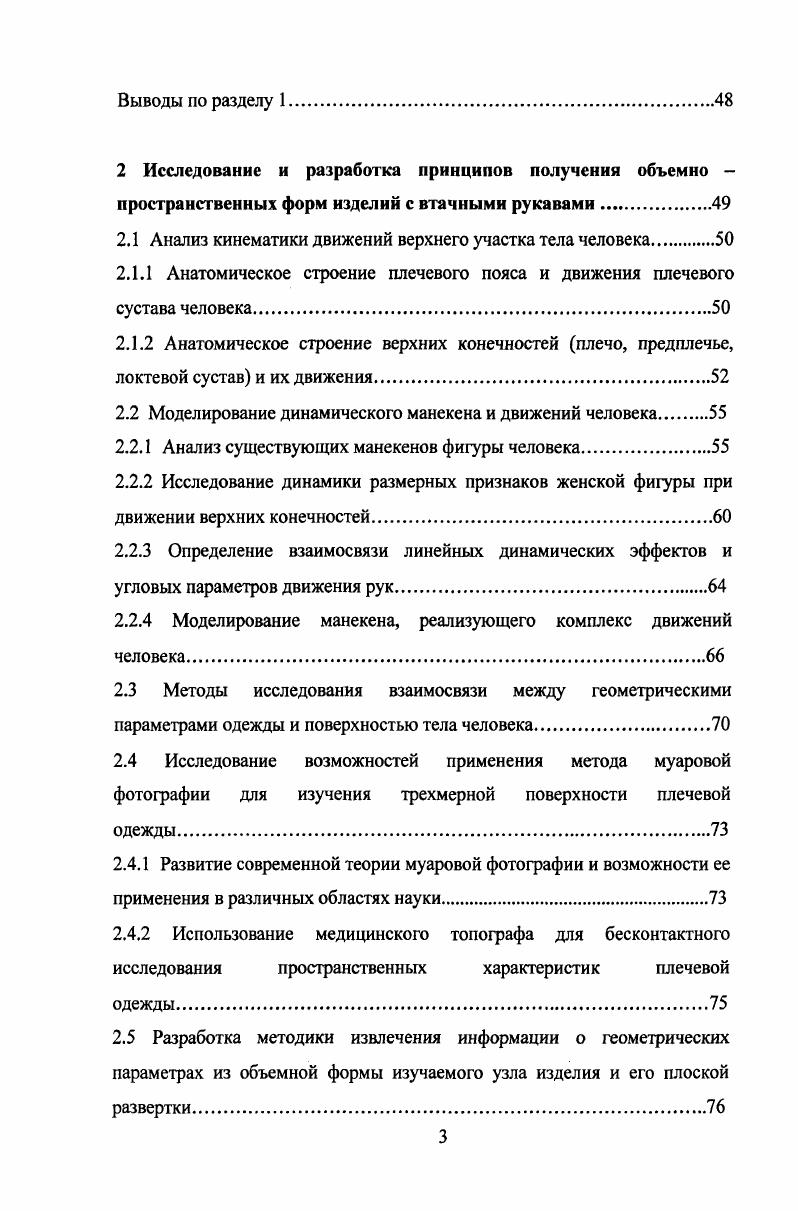

Выводы но разделу
2 Исследование и разработка принципов получения объемно пространственных форм изделий с втачными рукавами.
2.1 Анализ кинематики движений верхнего участка тела человека
2.1.1 Анатомическое строение плечевого пояса и движения плечевого сустава человека
2.1.2 Анатомическое строение верхних конечностей плечо, предплечье, локтевой сустав и их движения
2.2 Моделирование динамического манекена и движений человека
2.2.1 Анализ существующих манекенов фигуры человека.
2.2.2 Исследование динамики размерных признаков женской фигуры при движении верхних конечностей
2.2.3 Определение взаимосвязи линейных динамических эффектов и угловых параметров движения рук.
2.2.4 Моделирование манекена, реализующего комплекс движений человека
2.3 Методы исследования взаимосвязи между геометрическими параметрами одежды и поверхностью тела человека.
2.4 Исследование возможностей применения метода муаровой фотографии для изучения трехмерной поверхности плечевой одежды
2.4.1 Развитие современной теории муаровой фотографии и возможности ее применения в различных областях науки.
2.4.2 Использование медицинского топографа для бесконтактного исследования пространственных характеристик плечевой одежды
2.5 Разработка методики извлечения информации о геометрических параметрах из объемной формы изучаемого узла изделия и его плоской развертки.
2.6 Информационнологическая структура разработки конструкции одежды
в САПРО с элементами графики.
Выводы по разделу
3 Теоретическое и экспериментальное обоснование взаимосвязи между параметрами плоской развертки узла пройма рукав и его пространственных характеристик
3.1 Анализ исходных данных для плоскостного проектирования изучаемого узла и выбор управляемых характеристик для проведения эксперимента
3.1.1 Анализ факторов, определяющих прогнозируемую объемную форму узла пройма рукав женского платья
3.1.2 Выбор управляемых характеристик эксперимента
3.2 Экспериментальная проверка зависимости между геометрическими параметрами пространственных и плоскостных характеристик исследуемого узла пройма рукав одежды в статике
3.2.1 Исследование плоских разверток конструкций макетов женского платья
3.2.2 Исследование трехмерной модели узла пройма рукав в макетах женского платья.
3.2.3 Исследование проекционных прибавок в макетах женского платья.
3.3 Экспериментальное исследование динамических геометрических параметров пространственных и плоскостных характеристик исследуемого узла одежды
3.4 Экспериментальная проверка влияния свойств материала на пространственную форму исследуемого узла.
3.5 Разработка программы исследования плоскостной и пространственной конфигурации узла пройма рукав.
Выводы по разделу
4 Разработка математической модели взаимосвязи плоскостных и пространственных параметров узла пройма рукав в женских
изделиях
4.1. Саморазвивающаяся САПРО как кибернетическая модель функциональной системы.
4.2 Математическая модель проектирования взаимосвязи плоскостных и пространственных параметров узла пройма рукав в женских изделиях в САПР с элементами 3 графики
4.3 Обработка геометрической информации в САПР одежды с элементами 3 графики.
4.4 Построение виртуальной пространственной модели проймы женского платья.
4.4.1 Построение виртуальных пространственных моделей манекена и платья.
4.4.2 Построение виртуальной пространственной модели узла проймарукав.
4.4.3 Исследование виртуальной пространственной модели пройма
рукав в статике.
4.4.4 Исследование виртуальной пространственной модели пройма
рукав в динамике.
4.4.5 Построение поверхности виртуального изделия.
4.5 Моделирование виртуального динамического манекена.
4.6 Проектирование поверхности одежды методом аффинных преобразований.
4.7 Интерфейс программного обеспечения
Выводы по разделу 4.
Заключение
Литература


П по длине и ширине рукава. Пс. Толщина плечевой накладки также влияет на расчет параметров втачного рукава увеличивается высота оката. По методике ЦНИИШП необходимое число измерений для построения плечевого изделия равно , по методике ЦОТШЛ , по методике МТИЛП , по ЕМКО основных размерных признаков и дополнительных, методика Мюллер и сын предлагает 5 основных измерений и вспомогательных, которые являются расчетными величинами от основных . Припуски к измерениям фигур, учитываемые при построении чертежей, состоят из минимально необходимых на свободное облегание одежды и декоративноконструктивных МГУДТ, ЦНИИПП, ЦОТШЛ, методика ЕМКО также выделяет прибавку динамическую, на пакет, технологическую, учитывающую всевозможные усадки и уработки материала в процессе сборки изделия. Исходная информация для проектирования втачного рукава в исследуемых методиках представлена в таблице 1. Дпр. Шр. ВН. Вок толщина плечевой накладки Ш. И к обхвату плеча Пол на участке нижней части обхвата проймы на огибание шва втачивания рукава Пв. По. Пв. Пог на толщину плечевой накладки Ппл на огибание шва втачивания рукава Пв. ВТОПуУр. Анализ расчетных формул таблиц П1 приложения 1 и П2 приложение 2 показал, что существуют некоторые различия в исследуемых методиках. Построению чертежей основных деталей по методикам ЦНИИШП и ЦОТШЛ предшествует предварительный расчет. При этом расчетный припуск Пг намного превышает проектируемый почти на . Расхождение между расчетными и проектируемыми припусками наблюдается и в методике ЦОТШЛ . Методика МГУДТ предлагает замену сложных расчетных соотношений размеров оката рукава и проймы графическими построениями, позволяющими определять основные параметры рукава высоту оката Вок и ширину рукава Шрук по заданной длине участков проймы Дпр и норме посадки Н1. Анализ графических приемов I, 2, 7, 8, для определения положения конструктивных точек на чертежах показал, что однозначное задание криволинейных контуров деталей с использованием методов радусографии и проективных дискриминантов характерно лишь для методик ЕМКО и МГУДТ. Для определения длины проймы ЕМКО предлагает следующий расчетный метод длина проймы состоит из двух частей верхней и нижней, размеры которых соответствуют размерам тела. Длина проймы в одежде состоит из верхней и нижней частей, размеры которых отвечают размерам тела с соответствующими прибавками 7. Длину проймы по телу определяют путем аппроксимации данного сечения окружностями. Путем различных математических преобразований получают длину проймы тела. На основе нижней части проймы строится нижняя часть оката рукава. Ширина оката рукава минимальная позволяет выполнить минимальные движения согнуть руку в локте. Для нахождения линий контура оката рукава используют системы касательных и окружностей. Методика МГУДТ относится к числу комбинированных. Она основана не только на числовых значениях антропометрических размерных признаков, но и на типовых укладках и развертках частей оболочки поверхности макетов фигур типового телосложения или манекенов одежды, полученных с применением инженерных методов конструирования разверток деталей одежды в чебышевской сети. При этом обеспечиваются статическое соответствие опорных участков одежды опорной поверхности фигуры, оптимальные значения припусков на свободное облегание к основным участкам одежды, динамическое соответствие конструкции и модная форма одежды 1. При разработке конструкции рукава использованы метод конструирования рукава на чертеже проймы спинки и полочки 1, 2. Поскольку методика МГУДТ предлагает построение рукава на чертеже проймы, то полученные размеры и форма оката соответствуют размерам и форме проймы, а размеры нижней части рукава размерам и форме свободно опущенных рук . Следовательно, наблюдается статическое и динамическое соответствие одежды телу человека, это в значительной степени обеспечивается конструкцией рукава. Т.о. МГУДТ наилучшим образом обеспечивает разработку конструкции одежды антропометрически соответствующей типовой фигуре с нормальной осанкой.
