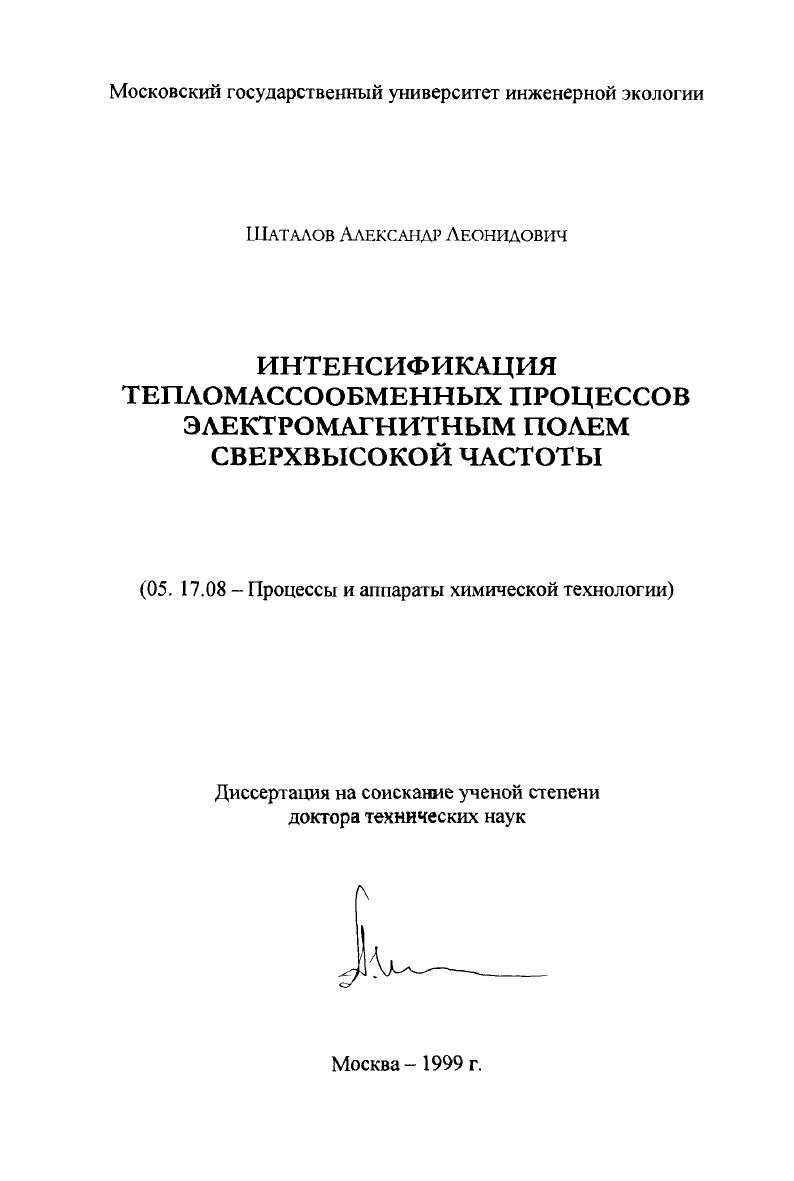

Интенсификация теплообменных процессов электромагнитным полем сверхвысокой частоты

Интенсификация теплообменных процессов электромагнитным полем сверхвысокой частоты

Автор: Шаталов, Александр Леонидович

Шифр специальности: 05.17.08

Научная степень: Докторская

Год защиты: 1999

Место защиты: Москва

Количество страниц: 275 c. ил

Артикул: 4031731

Автор: Шаталов, Александр Леонидович

Стоимость: 250 руб.

Интенсификация теплообменных процессов электромагнитным полем сверхвысокой частоты  Интенсификация теплообменных процессов электромагнитным полем сверхвысокой частоты

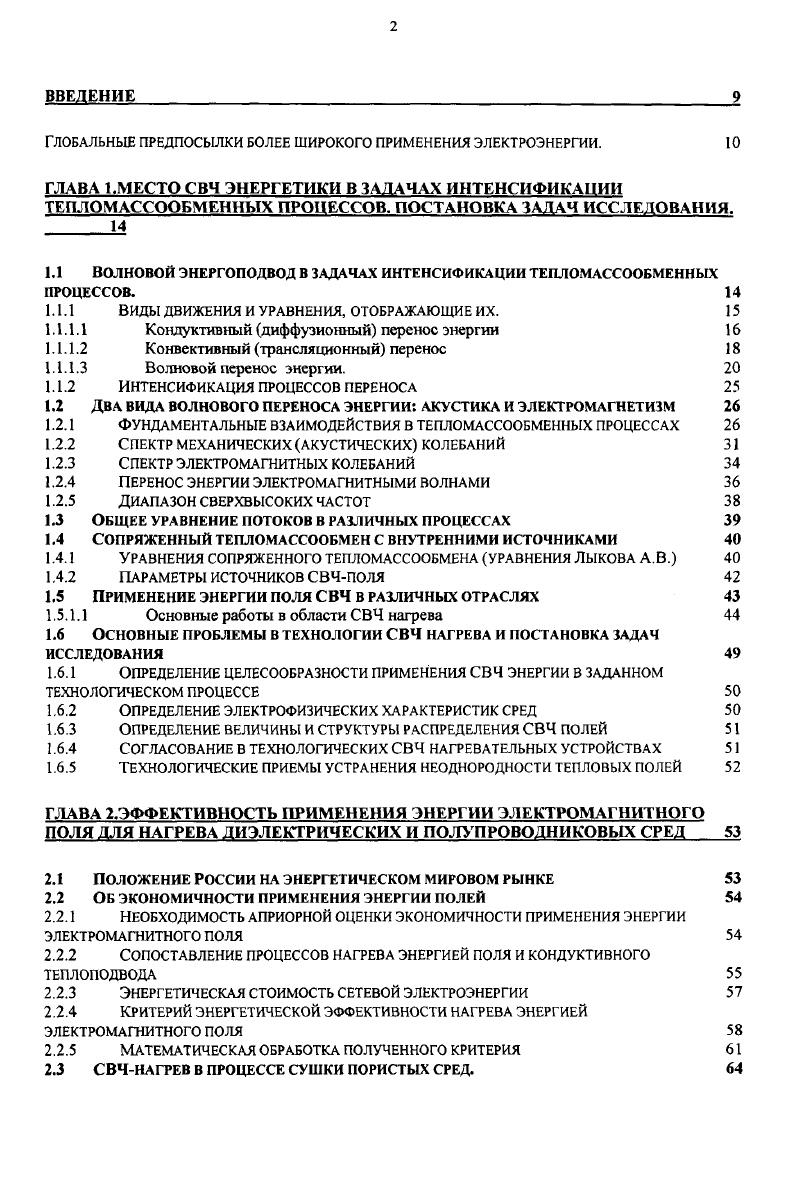

ВВЕДЕНИЕ
Глобальные предпосылки более широкого применения электроэнергии. ю
ГЛАВА 1 МЕСТО СВЧ ЭНЕРГЕТИКИ В ЗАДАЧАХ ИНТЕНСИФИКАЦИИ ТЕПЛОМАССООБМЕННЫХ ПРОЦЕССОВ. ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ.
1.1 ВОЛНОВОЙ ЭНЕРГОПОДВОД В ЗАДАЧАХ ИНТЕНСИФИКАЦИИ ТЕПЛОМАССООБМЕННЫХ
ПРОЦЕССОВ.
1.1 Л ВИДЫ ДВИЖЕНИЯ И УРАВНЕНИЯ, ОТОБРАЖАЮЩИЕ ИХ.
1.1.1.1 Кондуктивный диффузионный перенос энергии
1.1.1.2 Конвективный трансляционный перенос
1.1.1.3 Волновой перенос энергии.
1.1.2 ИНТЕНСИФИКАЦИЯ ПРОЦЕССОВ ПЕРЕНОСА
1.2 ДВА ВИДА ВОЛНОВОГО ПЕРЕНОСА ЭНЕРГИИ. АКУСТИКА И ЭЛЕКТРОМАГНЕТИЗМ
1.2.1 ФУНДАМЕНТАЛЬНЫЕ ВЗАИМОДЕЙСТВИЯ В ТЕПЛОМАССООБМЕННЫХ ПРОЦЕССАХ
1.2.2 СПЕКТР МЕХАНИЧЕСКИХ АКУСТИЧЕСКИХ КОЛЕБАНИЙ
1.2.3 СПЕКТР ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ
1.2.4 ПЕРЕНОС ЭНЕРГИИ ЭЛЕКТРОМАГНИТНЫМИ ВОЛНАМИ
1.2.5 ДИАПАЗОН СВЕРХВЫСОКИХ ЧАСТОТ
1.3 Общее уравнение потоков в различных процессах
1.4 сопряженный тепломассообмен с внутренними ИСТОЧНИКАМИ
1.4.1 УРАВНЕНИЯ СОПРЯЖЕННОГО ТЕПЛОМАССООБМЕНА УРАВНЕНИЯ ЛЫКОВА
1.4.2 ПАРАМЕТРЫ ИСТОЧНИКОВ СВЧПОЛЯ
1.5 ПРИМЕНЕНИЕ ЭНЕРГИИ ПОЛЯ СВЧ В РАЗЛИЧНЫХ ОТРАСЛЯХ
1.5.1Л Основные работы в области СВЧ нагрева
1.6 ОСНОВНЫЕ ПРОБЛЕМЫ В ТЕХНОЛОГИИ СВЧ НАГРЕВА И ПОСТАНОВКА ЗАДАЧ
ИССЛЕДОВАНИЯ
1.6.1 ОПРЕДЕЛЕНИЕ ЦЕЛЕСООБРАЗНОСТИ ПРИМЕНЕНИЯ СВЧ ЭНЕРГИИ В ЗАДАННОМ
ТЕХНОЛОГИЧЕСКОМ ПРОЦЕССЕ
1.6.2 ОПРЕДЕЛЕНИЕ ЭЛЕКТРОФИЗИЧЕСКИХ ХАРАКТЕРИСТИК СРЕД
1.6.3 ОПРЕДЕЛЕНИЕ ВЕЛИЧИНЫ И СТРУКТУРЫ РАСПРЕДЕЛЕНИЯ СВЧ ПОЛЕЙ
1.6.4 СОГЛАСОВАНИЕ В ТЕХНОЛОГИЧЕСКИХ СВЧ НАГРЕВАТЕЛЬНЫХ УСТРОЙСТВАХ
1.6.5 ТЕХНОЛОГИЧЕСКИЕ ПРИЕМЫ УСТРАНЕНИЯ НЕОДНОРОДНОСТИ ТЕПЛОВЫХ ПОЛЕЙ
ГЛАВА 2.ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ЭНЕРГИИ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ДЛЯ НАГРЕВА ДИЭЛЕКТРИЧЕСКИХ И ПОЛУПРОВОДНИКОВЫХ СРЕД
2.1 ПОЛОЖЕНИЕ РОССИИ НА ЭНЕРГЕТИЧЕСКОМ МИРОВОМ РЫНКЕ
2.2 ОБ ЭКОНОМИЧНОСТИ ПРИМЕНЕНИЯ ЭНЕРГИИ ПОЛЕЙ
2.2.1 НЕОБХОДИМОСТЬ АПРИОРНОЙ ОЦЕНКИ ЭКОНОМИЧНОСТИ ПРИМЕНЕНИЯ ЭНЕРГИИ
ЭЛЕКТРОМАГНИТНОГО ПОЛЯ
2.2.2 СОПОСТАВЛЕНИЕ ПРОЦЕССОВ НАГРЕВА ЭНЕРГИЕЙ ПОЛЯ И КОНДУКТИВНОГО
ТЕШЮПОДВОДА
2.2.3 ЭНЕРГЕТИЧЕСКАЯ СТОИМОСТЬ СЕТЕВОЙ ЭЛЕКТРОЭНЕРГИИ
2.2.4 КРИТЕРИЙ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ НАГРЕВА ЭНЕРГИЕЙ
ЭЛЕКТРОМАГНИТНОГО ПОЛЯ
2.2.5 МАТЕМАТИЧЕСКАЯ ОБРАБОТКА ПОЛУЧЕННОГО КРИТЕРИЯ

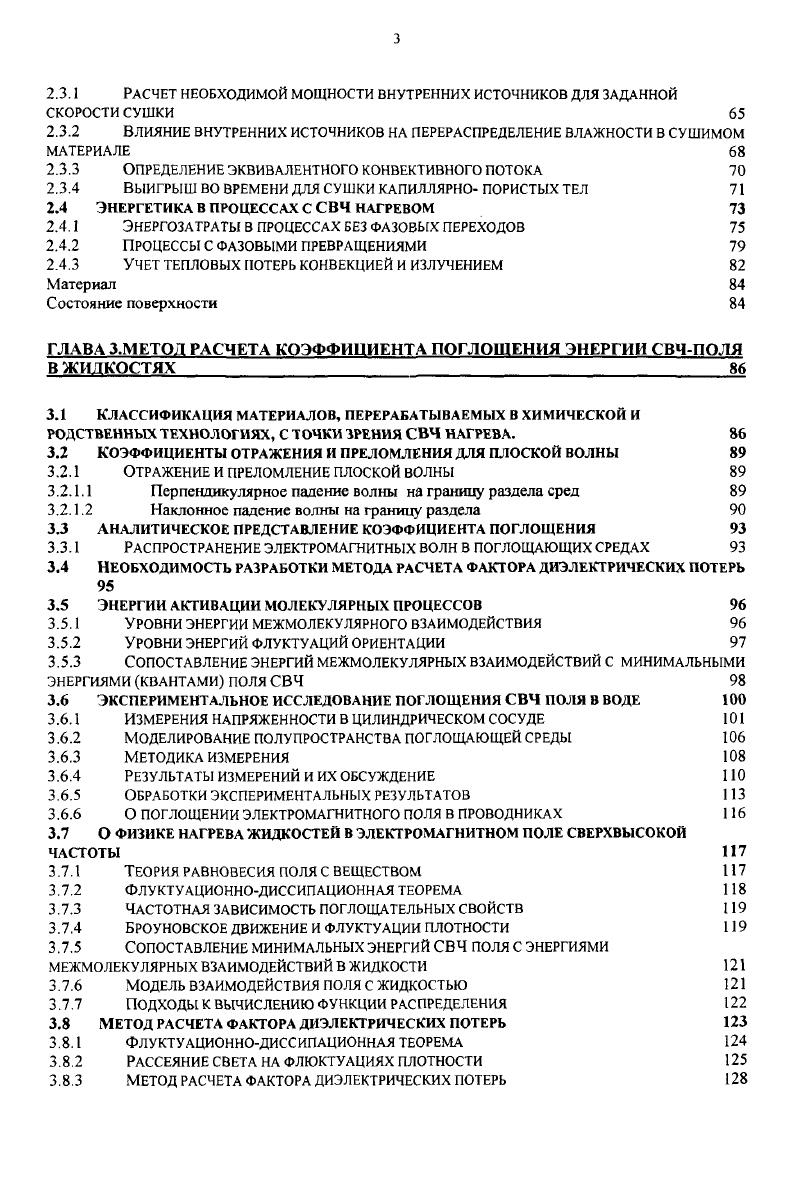

2.3 СВЧНАГРЕВ В ПРОЦЕССЕ СУШКИ ПОРИСТЫХ СРЕД.
2.3.1 РАСЧЕТ НЕОБХОДИМОЙ МОЩНОСТИ ВНУТРЕННИХ ИСТОЧНИКОВ ДЛЯ ЗАДАННОЙ
СКОРОСТИ СУШКИ
2.3.2 ВЛИЯНИЕ ВНУТРЕННИХ ИСТОЧНИКОВ НА ПЕРЕРАСПРЕДЕЛЕНИЕ ВЛАЖНОСТИ В СУШИМОМ
МАТЕРИАЛЕ
2.3.3 ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОГО КОНВЕКТИВНОГО ПОТОКА
2.3.4 ВЫИГРЫШ ВО ВРЕМЕНИ ДЛЯ СУШКИ КАПИЛЛЯРНО ПОРИСТЫХ ТЕЛ
2.4 ЭНЕРГЕТИКА В ПРОЦЕССАХ С СВЧ НАГРЕВОМ
2.4.1 ЭНЕРГОЗАТРАТЫ В ПРОЦЕССАХ БЕЗ ФАЗОВЫХ ПЕРЕХОДОВ
2.4.2 ПРОЦЕССЫ С ФАЗОВЫМИ ПРЕВРАЩЕНИЯМИ
2.4.3 УЧЕТ ТЕПЛОВЫХ ПОТЕРЬ КОНВЕКЦИЕЙ И ИЗЛУЧЕНИЕМ
Материал
Состояние поверхности
ГЛАВА З.МЕТОД РАСЧЕТА КОЭФФИЦИЕНТА ПОГЛОЩЕНИЯ ЭНЕРГИИ СВЧПОЛЯ В ЖИДКОСТЯХ
3.1 Классификация материалов, перерабатываемых в химической и
родственных ТЕХНОЛОГИЯХ, с ТОЧКИ ЗРЕНИЯ СВЧ НАГРЕВА.
3.2 коэффициенты отражения и преломления для плоской волны
3.2.1 ОТРАЖЕНИЕ И ПРЕЛОМЛЕНИЕ ПЛОСКОЙ ВОЛНЫ
3.2.1.1 Перпендикулярное паление волны на границу раздела сред
3.2.1.2 Наклонное падение волны на границу раздела
3.3 АНАЛИТИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ КОЭФФИЦИЕНТА ПОГЛОЩЕНИЯ
3.3.1 Распространение электромагнитных волн в поглощающих средах
3.4 НЕОБХОДИМОСТЬ РАЗРАБОТКИ МЕТОДА РАСЧЕТА ФАКТОРА ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ
3.5 ЭНЕРГИИ АКТИВАЦИИ МОЛЕКУЛЯРНЫХ ПРОЦЕССОВ
3.5.1 уровни энергии межмолекулярного взаимодействия
3.5.2 Уровни энергий флуктуаций ориентации
3.5.3 СОПОСТАВЛЕНИЕ ЭНЕРГИЙ МЕЖМОЛЕКУЛЯРНЫХ ВЗАИМОДЕЙСТВИЙ С МИНИМАЛЬНЫМИ
ЭНЕРГИЯМИ КВАНТАМИ ПОЛЯ СВЧ
3.6 ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ПОГЛОЩЕНИЯ СВЧ ПОЛЯ В ВОДЕ
3.6.1 ИЗМЕРЕНИЯ НАПРЯЖЕННОСТИ В ЦИЛИНДРИЧЕСКОМ СОСУДЕ
3.6.2 МОДЕЛИРОВАНИЕ ПОЛУПРОСТРАНСТВА ПОГЛОЩАЮЩЕЙ СРЕДЫ
3.6.3 МЕТОДИКА ИЗМЕРЕНИЯ
3.6.4 Результаты измерений и их обсуждение i
3.6.5 Обработки экспериментальных результатов
3.6.6 О ПОГЛОЩЕНИИ электромагнитного ПОЛЯ В ПРОВОДНИКАХ
3.7 О ФИЗИКЕ НАГРЕВА ЖИДКОСТЕЙ В ЭЛЕКТРОМАГНИТНОМ ПОЛЕ СВЕРХВЫСОКОЙ
ЧАСТОТЫ
3.7.1 Теория равновесия поля с веществом
3.7.2 ФЛУКТУАЦИОННОДИССИПАЦИОННАЯ ТЕОРЕМА
3.7.3 ЧАСТОТНАЯ ЗАВИСИМОСТЬ ПОГЛОЩАТЕЛЬНЫХ СВОЙСТВ
3.7.4 БРОУНОВСКОЕ ДВИЖЕНИЕ И ФЛУКТУАЦИИ ПЛОТНОСТИ
3.7.5 СОПОСТАВЛЕНИЕ МИНИМАЛЬНЫХ ЭНЕРГИЙ СВЧ ПОЛЯ С ЭНЕРГИЯМИ
МЕЖМОЛЕКУЛЯРНЫХ ВЗАИМОДЕЙСТВИЙ В ЖИДКОСТИ
3.7.6 МОДЕЛЬ ВЗАИМОДЕЙСТВИЯ ПОЛЯ С ЖИДКОСТЬЮ
3.7.7 ПОДХОДЫ К ВЫЧИСЛЕНИЮ ФУНКЦИИ РАСПРЕДЕЛЕНИЯ
3.8 МЕТОД РАСЧЕТА ФАКТОРА ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ
3.8.1 ФЛУКТУАЦИОННОДИССИПАЦИОННАЯ ТЕОРЕМА
3.8.2 РАССЕЯНИЕ СВЕТА НА ФЛЮКТУАЦИЯХ ПЛОТНОСТИ
3.8.3 МЕТОД РАСЧЕТА ФАКТОРА ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ
ГЛАВА 4.МЕТОД РАСЧЕТА ЭЛЕМЕНТОВ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ С СВЧ ЭНЕРГОПОДВОДОМ.
4Л Обобщенная схема конструкции аппарата с СВЧ энергоподводом.
4.1.1 ИСТОЧНИКИ СВЧ ЭНЕРГИИ.
4.1.2 Волноводы линии передачи энергии поля СВЧ.
4.1.3 Резонаторы.
4.1.4 объемы взаимодействия
4.2 ЧИСЛЕННЫЕ МЕТОДЫ РЕШЕНИЯ ВНУТРЕННИХ КРАЕВЫХ ЗАДАЧ ЭЛЕКТРОДИНАМИКИ
4.2.1 ПОСТАНОВКА ЗАДАЧ И ОСНОВНЫЕ ЭТАПЫ ИХ РЕШЕНИЯ
4.2.2 ОСНОВНЫЕ КЛАССЫ ВНУТРЕННИХ ЗАДАЧ ЭЛЕКТРОДИНАМИКИ
4.3 МЕТОДЫ РАСЧЕТА ТЕХНОЛОГИЧЕСКИХ ОБЪЕМОВ ВЗАИМОДЕЙСТВИЯ.
4.3.1 МЕТОД ПАРЦИАЛЬНЫХ ВОЛН В ВОЛНОВОДЕ.
4.3.1.1 Расчет СВЧ нагревателя выпарного аппарата
4.3.2 КОМПЬЮТЕРНЫЙ МЕТОД РАСЧЕТА.
4.3.2.1 Лучевая модель.
4.3.2.2 Характеристики волновых уравнений
4.3.2.3 Интегралы по траекториям
4.4 СПОСОБ РАСЧЕТА СТРУКТУРЫ ПОЛЕЙ В ВОЛНОВОДАХ
ГЛАВА 5.МЕТОДЫ ВЫРАВНИВАНИЯ ТЕМПЕРАТУРНЫХ ПОЛЕЙ ПРИ СВЧ ЭНЕРГОИОДВОЛЕ.
5.1 НЕОДНОРОДНОСТИ НАГРЕВА ВОЛНОВОЙ ПРИРОДЫ
5.2 МЕТОДЫ ВЫРАВНИВАНИЯ НЕОДНОРОДНОСТЕЙ ВОЛНОВОЙ ПРИРОДЫ
5.2.1 ПЕРЕМЕШИВАНИЕ НОЛЯ ДИСЕКТОРАМИ.
5.2.2 ПЕРЕМЕЩЕНИЕ НАГРЕВАЕМЫХ ОБЪЕКТОВ В ПОЛЕ.
5.3 ВЫРАВНИВАНИЕ НЕОДНОРОДНОСТИ ТЕМПЕРАТУРЫ СГЛАЖИВАНИЕМ ВОЛНОВОЙ
СТРУКТУРЫ НАПРЯЖЕННОСТИ СВЧ ПОЛЯ
5.3.1 ВЫРАВНИВАНИЕ ВОЛНОВОЙ СТРУКТУРЫ ПОЛЯ ОТНОСИТЕЛЬНЫМ СМЕЩЕНИЕМ
ИСТОЧНИКОВ
5.3.1.1 Применение метода смещения источников
5.3.2 МЕТОД ВЫРАВНИВАНИЯ ТЕМПЕРАТУРЫ ИМПУЛЬСНЫМ ЭНЕРГОПОДВОДОМ
5.3.2.1 Термодинамические соотношения для диэлектриков и магнетиков.
5.4 НЕОДНОРОДНОСТЬ ТЕПЛОВЫДЕЛЕНИЯ НЕВОЛНОВОЙ ПРИРОДЫ
5.4.1 РАСЧЕТЫ ИМПУЛЬСНОГО НАГРЕВА ПО МОДЕЛИ ТЕПЛОВОГО ВЗРЫВА.
ГЛАВА 6.УСТРОЙСТВО СОГЛАСОВАНИЯ ДЛЯ СВЧ НАГРЕВАТЕЛЕЙ
6.1 ДАТЧИК НАПРЯЖЕННОСТИ ПОЛЯ
6.1.1 Датчик мощности с накальным телом из феррита
6.1.2 ДАТЧИК НАПРЯЖЕННОСТИ НА МИНИАТЮРНОЙ ЛАМПЕ НАКАЛИВАНИЯ
6.2 СОГЛАСОВАНИЕ В ВОЛНОВОДНЫХ ТРАКТАХ СВЧ
6.2.1 МЕТАЛЛИЧЕСКИЙ ШТЫРЬ В ВОЛНОВОДЕ
6.3 ИНДИКАТОР ПРОХОДЯЩЕЙ СВЧ МОЩНОСТИ
6.3.1 ДАТЧИК НАПРЯЖЕННОСТИ СВЧ ПОЛЯ
6.3.2 КАЛИБРОВКА ДАТЧИКА НАПРЯЖЕННОСТИ
6.3.3 ОПРЕДЕЛЕНИЕ ДЛИНЫ СТЕРЖНЯ ИНДИКАТОРА
6.3.4 УЗЕЛ СОГЛАСОВАНИЯ НА СТЕРЖНЯХ С ЛАМПОЧКОЙ
ГЛАВА 7.ПРОЦЕССЫ И АППАРАТЫ С СВЧ НАГРЕВОМ
7.1 2 Технология и аппарат выпаривания высококонцентрированных растворов
ЭНЕРГИЕЙ ПОЛЯ СВЧ
7.1.1 Аппарат выпаривания высококонцентрированных растворов энергией поля
СВЕРХВЫСОКОЙ ЧАСТОТЫ
7.1,2 РАСЧЕТ РАБОЧЕГО ОБЪЕМА
7.1.3 РАСЧЕТ АКТИВНОЙ ЗОНЫ РАБОЧЕГО ОБЪЕМА АППАРАТА
7.2 Технология выпаривания солей драгоценных металлов
7.2.1 Существующая технология
7.2.1.1 Технология выпаривания инфракрасными лампами
7.2.2 Аппарат СВЧвыпаривания агрессивных растворов
7.3 Технология и машина для интенсификации процесса тепловой обработки
РАСТИТЕЛЬНОГО СЫРЬЯ
7.4 Аппарат кондиционирования воздуха и других газов
7.4.1 Определение физически необходимых энергозатрат.
7.4.1.1 Исходные условия
7.4.1.2 Максимальные энергозатраты на испарение воды.
7.4. Максимальные энергозатраты на нагрев воздуха
7.4.1.4 Полная необходимая мощность
7.4.2 кондиционирование воздуха и других газов С ПРИМЕНЕНИЕМ СВЧ ЭНЕРГИИ
7.4.3 краткое описание процесса
7.4.4 ОБОСНОВАНИЕ ПРИМЕНЕНИЯ СВЧ ЭНЕРГИИ ДЛЯ ОПЕРАТИВНОГО НАГРЕВА ПОТОКА ГАЗА
7.5 0 расчет параметров процесса и аппарата для свч нагрева воздуха
7.5.1 НАГРЕВ ВОЗДУХА В КИПЯЩЕМ СЛОЕ
7.5.2 РАСЧЕТ ГИДРОДИНАМИЧЕСКИХ ПАРАМЕТРОВ КИПЯЩЕГО СЛОЯ.
7.5.2.1 Определение высоты слоя.
7.5.2.2 Определение скорости фильтрации потока воздуха.
7.5.2.3 Гидравлическое сопротивление газораспределительной решетки.
7.5.3 РАСЧЕТ КОЭФФИЦИЕНТА ТЕПЛООБМЕНА.
7.5.3.1 Расчет поверхности теплообмена.
7.5.3.2 Определение коэффициента теплоотдачи
7.5.3.3 Расчет температуры поверхности частиц слоя
7.5.4 РАСЧЕТ НЕОБХОДИМОЙ МОЩНОСТИ СВЧ ГЕНЕРАТОРА
7.5.5 ПАРАМЕТРЫ АКУСТИЧЕСКОГО ОБОРУДОВАНИЯ.
7.6 ПРИМЕНЕНИЕ СВЧ ЭНЕРГИИ ДЛЯ ПРОИЗВОДСТВА РАСШИРЕННОГО ГРАФИТА
7.6.1 Назначение расширенного графита, способы его получения
7.6.1.1 Получение расширенного графита
7 6.1.2 Традиционная термообработка и ее недостатки
7.6.2 ПРИМЕНЕНИЕ СВЧ ЭНЕРГИИ ДЛЯ РАСШИРЕНИЯ ОКИСЛЕННОГО ГРАФИТА
7.6.3 ПРОМЫШЛЕННАЯ УСТАНОВКА ДЛЯ РАСШИРЕНИЯ ГРАФИТА
ОСНОВНЫЕ РЕЗУЛЬТАТЫ РАБОТЫ
ЗАКЛЮЧЕНИЕ
СПИСОК источников


Энергия колебаний в каждой точке, в силу принципа суперпозиции, суммируются от всех источников, независимо от того, меньше амплитуда приходящей волны в сравнении с наличествующей в данной точке, или больше. Волна любой интенсивности дает свой вклад в ту точку, куда она приходит. Тогда, как тепловой поток не распространяется в зоны, температура которых выше, чем температура в исходной точке. Рис. Схема волнового энергоподвода отображена на Рис. Энергией колебаний можно целенаправленно управлять, посылая ее в желаемые области независимо от того, каково их тепловое или колебательное состояние. В этом состоит принципиальное отличие волнового переноса энергии от диффузионного. Отклик на волновой процесс у различных сред различен в силу своеобразия свойств сред. Он зависит от частоты волнового процесса. Наибольший отклик проявляют среды, в которых есть собственные колебательные процессы, обусловленные физическим устройством среды, близкие по частоте к внешнему воздействию. Согласование при волновом энергоподводе должно производится э первую очередь по частоте. Так как невозможно интенсифицировать процессы в среде, которая не откликается на проходящий через нее волновой поток энергии. Возможности согласования по частоте ограничены тем, что излучатели больших мощностей, как правило, не бывают широкополосными, а обычно устроены по резонаторному типу, то есть, настроены на одну частоту. Поэтому, в практике применения волновой энергии, приходится ориентироваться на разрешенные для технологического применения частоты. Общей особенностью волнового переноса, отличающего его от диффузионного, является также, наличие обратной связи облучаемых объектов с источником волновой энергии. Диффузионный процесс принципиально необратим и в силу этого обратная связь осуществляется только через убывание градиента температуры или концентрации, отражение диффузионного потока невозможно, он может только убывать или возрастать, но не возвращаться. Волновой же процесс испытывает отражение на каждой границе раздела сред, и источник волновой энергии испытывает на себе наличие отраженной энергии имеются в виду расстояния в счетное число длин волн, которые и реализуются в технологии интенсификации процессов . Как правило, отраженная энергия, возвращающаяся в источник, ухудшает его работу. Поэтому в использовании волновой энергии принципиально необходимо согласование источника с потребителем для уменьшения отраженной доли энергии. Волновой процесс проникает в обрабатываемую среду через ее границу и, там распространяясь, его энергия преобразуется в тепловую в результате поглощения. Поглощательные свойства различных сред, как правило, различны и зависят от температуры, фазового состояния среды и других параметров среды, а также от частоты волнового процесса. В результате этого, нагрев энергией волн обладает свойством избирательности нагревания неоднородных сред. На некоторой глубине величина энергии становится значительно меньшей по сравнению с начальной, определяемой на поверхности среды. Поэтому волновой процесс характеризуют глубиной проникновения. Обычно считают глубиной проникновения толщину того слоя, пройдя которую, амплитуда колебаний убывает в 2,7 раз в е раз. АгасТ 1
Движущей силой потока является градиент потенциала переноса для определенности в 1 взят процесс теплопроводности. Коэффициент переноса определяется свойствами среды. Поток пропорционален величине поверхности 5, через которую проходит диффузионный поток, обратно пропорционален толщине пограничного слоя 8. Увеличить поток можно развитием поверхности соприкосновения обменивающихся сред методы диспергирования, перемешивания, или снижением величины пограничного слоя увеличением скорости относительного движения сред. Традиционные методы интенсификации процессов переноса основаны на этих действиях и во многих процессах возможности интенсификации к настоящему времени исчерпаны. Ограничителем в этом случае выступает физический механизм переноса, заключенный в коэффициенте Я . Новые возможности увеличения скорости процесса открываются с преодолением этого ограничителя, но при этом необходимо изменить физический механизм переноса.
