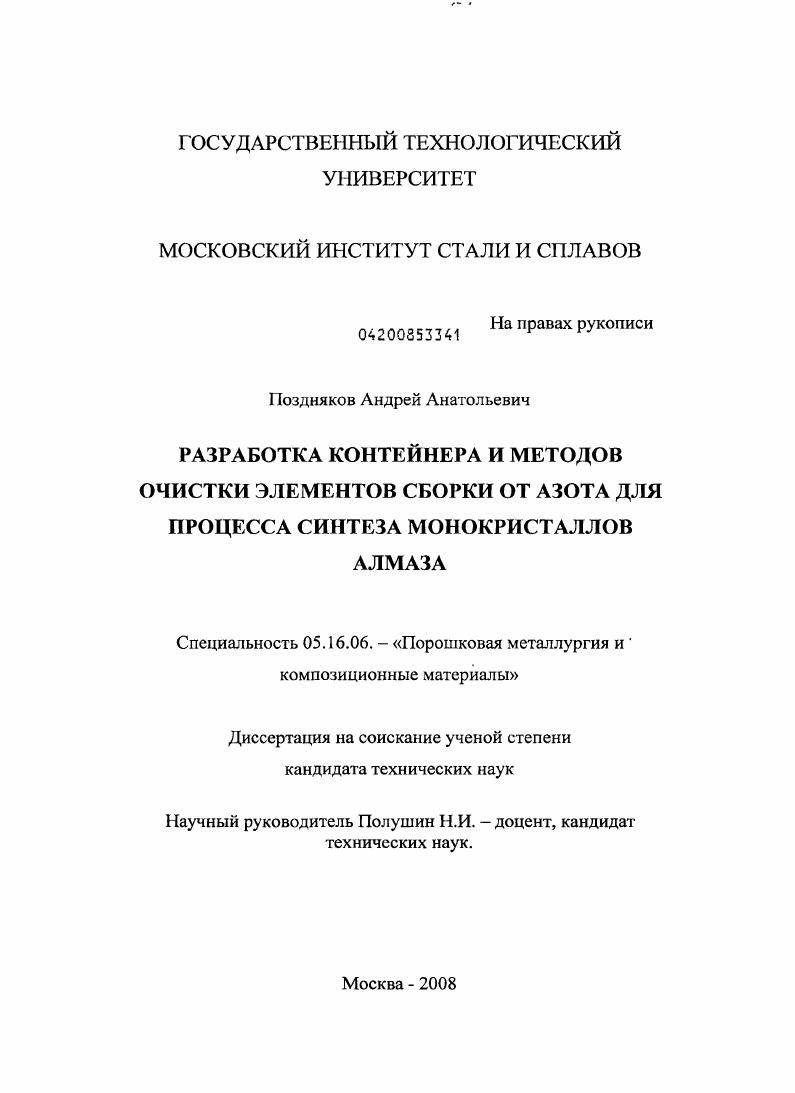

Разработка контейнера и методов очистки элементов сборки от азота для процесса синтеза монокристаллов алмаза

Разработка контейнера и методов очистки элементов сборки от азота для процесса синтеза монокристаллов алмаза

Автор: Поздняков, Андрей Анатольевич

Шифр специальности: 05.16.06

Научная степень: Кандидатская

Год защиты: 2008

Место защиты: Москва

Количество страниц: 129 с. ил.

Артикул: 4133193

Автор: Поздняков, Андрей Анатольевич

Стоимость: 250 руб.

Разработка контейнера и методов очистки элементов сборки от азота для процесса синтеза монокристаллов алмаза  Разработка контейнера и методов очистки элементов сборки от азота для процесса синтеза монокристаллов алмаза

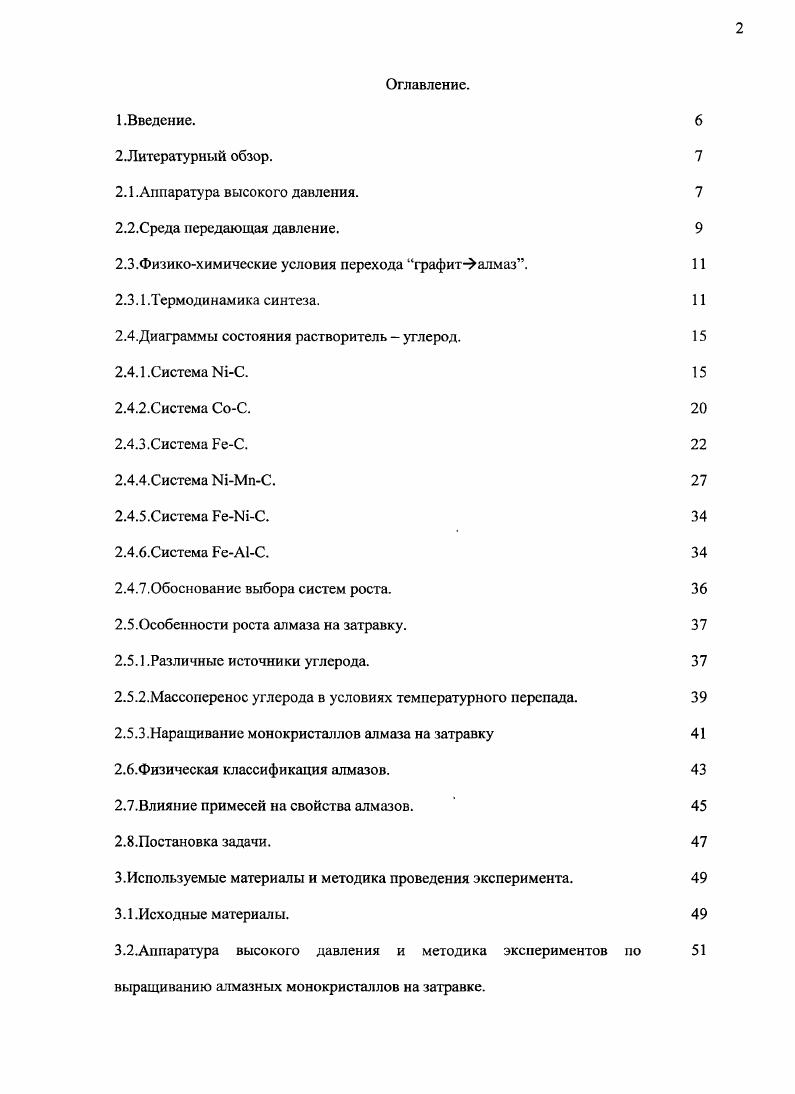

Оглавление. Введение. Литературный обзор. Аппаратура высокого давления. Среда передающая давление. Физикохимические условия перехода графиталмаз. Термодинамика синтеза. Диаграммы состояния растворитель углерод. Система . Система СоС. Система РеС. Система МпС. Система РеС. Система РсА1С. Обоснование выбора систем роста. Особенности роста алмаза на затравку. Различные источники углерода. Массоперенос углерода в условиях температурного перепада. Физичсская классификация алмазов. Влияние примесей на свойства алмазов. Постановка задачи. Используемые материалы и методика проведения эксперимента. Исходные материалы. Методика контроля исходных материалов и изготовления контейнеров. Градуировка камеры по давлению. Методика градуировка камеры по давлению. Градуировка камеры по давлению в АВД типа разрезная сфера. Г радуировка камеры высокого давления по температуре. Аппаратура и методика очистки металлов сплавов катализаторов от азота. Аппаратура и методика определения количества газов в элементах контейнера и источнике углерода.


В аппаратах описанных в работе 1 запирание камеры и генерация давления происходит за счет материала контейнера, который вытекает в зазор между конусными участками поверхности пуансонов. Изза возникновения большой силы трения, препятствующей вытеканию материала контейнера, происходит герметизация ячейки. Дальнейшее даже небольшое сближение пуансонов приводит к созданию высокого давления в камере. Данные камеры отличаются простой конструкцией и легкостью сборки. Но изза того, что в процессе создания давления материал контейнера вытекает, происходит увеличение градиентов по давлению внутри камеры. Поэтому использование данных аппаратов при выращивание крупных монокристаллов алмаза не целесообразно. В многопуансонных аппаратах и аппарате типа Бэлт 2,6,7 запирание камеры и создание давления осуществляется при помощи дополнительных деформируемых пластин, при этом вытекание контейнера практически не происходит. Использование многопуансонных аппаратов позволяет осуществлять равномерное сжатие образца со всех сторон, что приводит к уменьшению градиентов по давлению в контейнере. Многопуансонные аппараты различаются способами нагружения пуансонов. В случае использования небольших пуансонов, применяется метод несущего кольца. В данном методе усилие прикладывается к одному пуансону, а на остальных создатся за счт реакции кольца на приложенную силу. Во второй конструкции каждый пуансон нагружается отдельным прессом. Описанные многопуансонные аппараты обладают рядом недостатков сложность сборки в первом случае и сложность гидравлической системы во втором. Указанные недостатки отсутствуют у аппарата типа Разрезная сфера. Аппарат типа Разрезная сфера состоит из сферического многопуансонного блока, находящегося в быстро раскрываемом корпусе. Корпус высокого гидростатического давления имеет сферическую полость и состоит из верхнего и нижнего полукорпусов, скреплнных замком фланцевого типа. Внутри каждого полукорпуса находится независимая камера высокого гидростатического давления. Она образована внутренней поверхностью полукорпуса и полусферой герметизирующего чехла. В полукорпусах находятся каналы для подачи масла в полости высокого давления насосом типа НГР. Каждый полукорпус имеет несколько измерительных контактов и один силовой. Корпус снабжн системой каналов для охлаждения многопуансонного блока. Многопуансонный блок состоит из двух ступеней. Наружная включает восемь пуансонов с треугольной рабочей поверхностью, а внутренняя шесть пуансонов октаэдрической формы. ВК3, ВК4, ВК6. Таким образом, рабочий объм имеет форму куба или параллепипида 7. Среда передающая давление. Важную роль в АВД играет материал контейнера, т. КВД, для электроизоляции реакционной зоны от не токоподводящих пуансонов, для теплоизоляции пуансонов от горячей зоны. Низкое сопротивление сдвигу, т. Высокая химическая чистота. Рассмотрим материалы, применяемые для изготовления контейнеров. Наиболее широкое распространение при синтезе алмазных порошков получили природные минералы пирофиллит АЬОзЭЮгНгО и литографский камень СаСОз вЮгАЬОзРегОз 5. Значительно реже используют такие материалы, как тальк ЗМСМЭЮгНгО, хлористое серебро АС1, нитрид бора ВЫ и ряд других. Хлористое серебро обладает очень малым коэффициентом внутреннего трения 0, при 2,Па 8. Поэтому при его использовании имеет место равномерное практически гидростатическое распределение напряжений в тврдом теле при сжатии. Однако термостойкость его не высока ТПЛ9К при атмосферном давлении. С ростом давления температура плавления АС1 возрастает , но не достаточно для использования его в качестве материала контейнера рисунок 1. Пирофиллит и литографский камень имеют коэффициент внутреннего трения 0, при Р2,Па 8 и хуже передают давление. Термостойкость пирофиллита достигает К при атмосферном давлении. Однако, использование этих материалов при длительном синтезе проблематично, поскольку в условиях высоких давлений и температур они испытывают фазовые переходы кальцитпарагонит и пирофиллиткоэсциткианит. Рисунок 1 Р,Т диаграмма . В работах , рассматривается возможность применения в качестве материалов для контейнеров тугоплавких оксидов из группы , I, i, , ТЮ2, У2Оз и .
