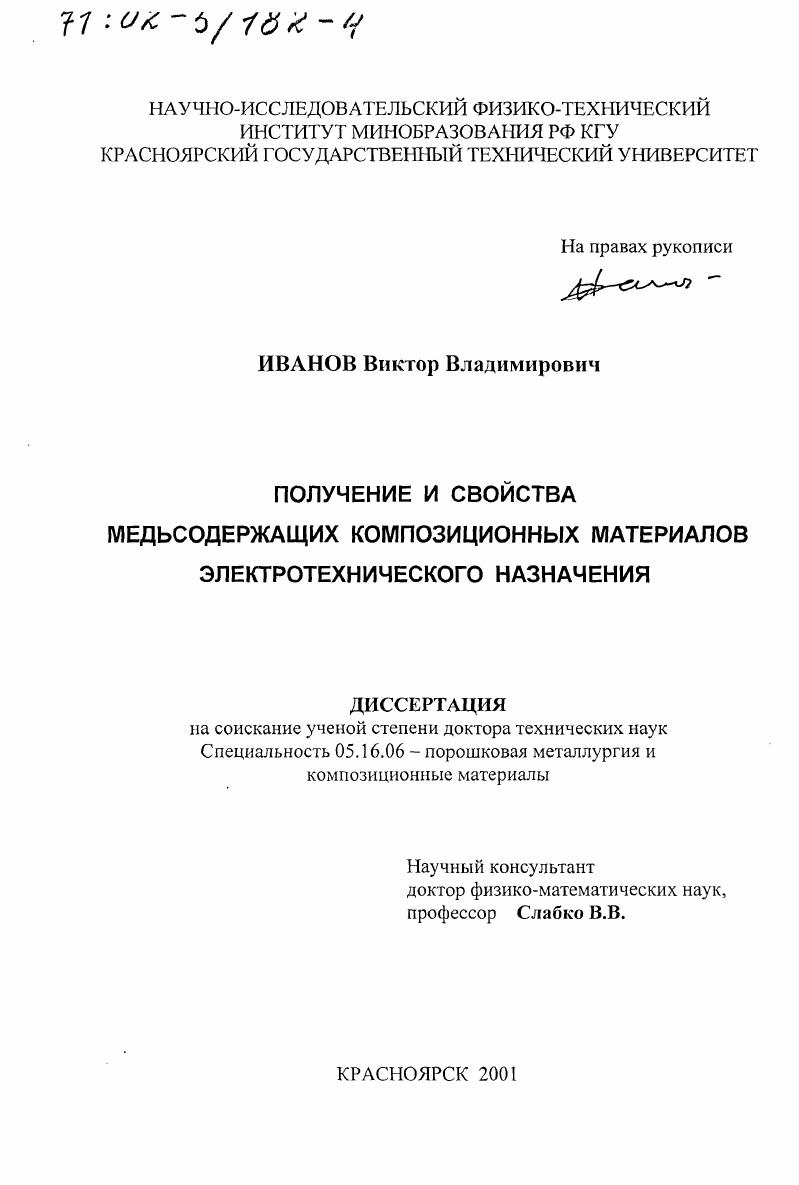

Получение и свойства медьсодержащих композиционных материалов электротехнического назначения

Получение и свойства медьсодержащих композиционных материалов электротехнического назначения

Автор: Иванов, Виктор Владимирович

Шифр специальности: 05.16.06

Научная степень: Докторская

Год защиты: 2001

Место защиты: Красноярск

Количество страниц: 363 с. ил

Артикул: 341658

Автор: Иванов, Виктор Владимирович

Стоимость: 250 руб.

Получение и свойства медьсодержащих композиционных материалов электротехнического назначения

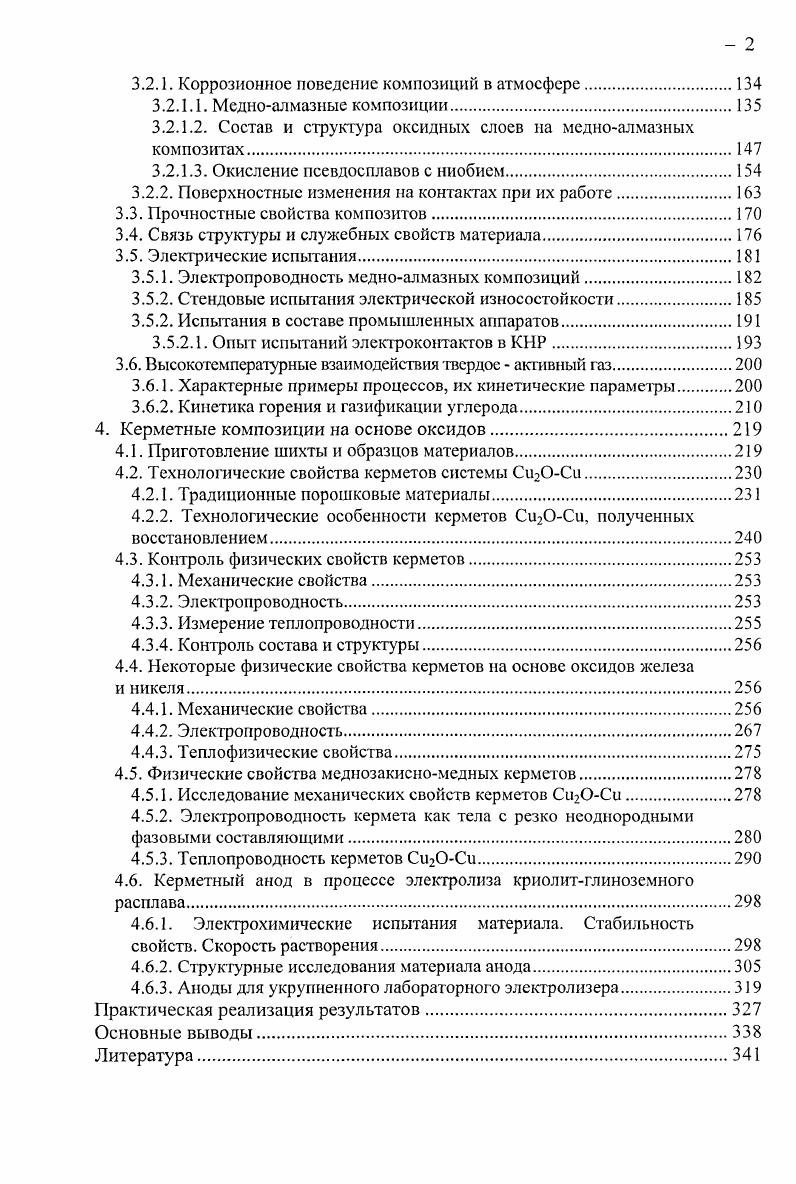

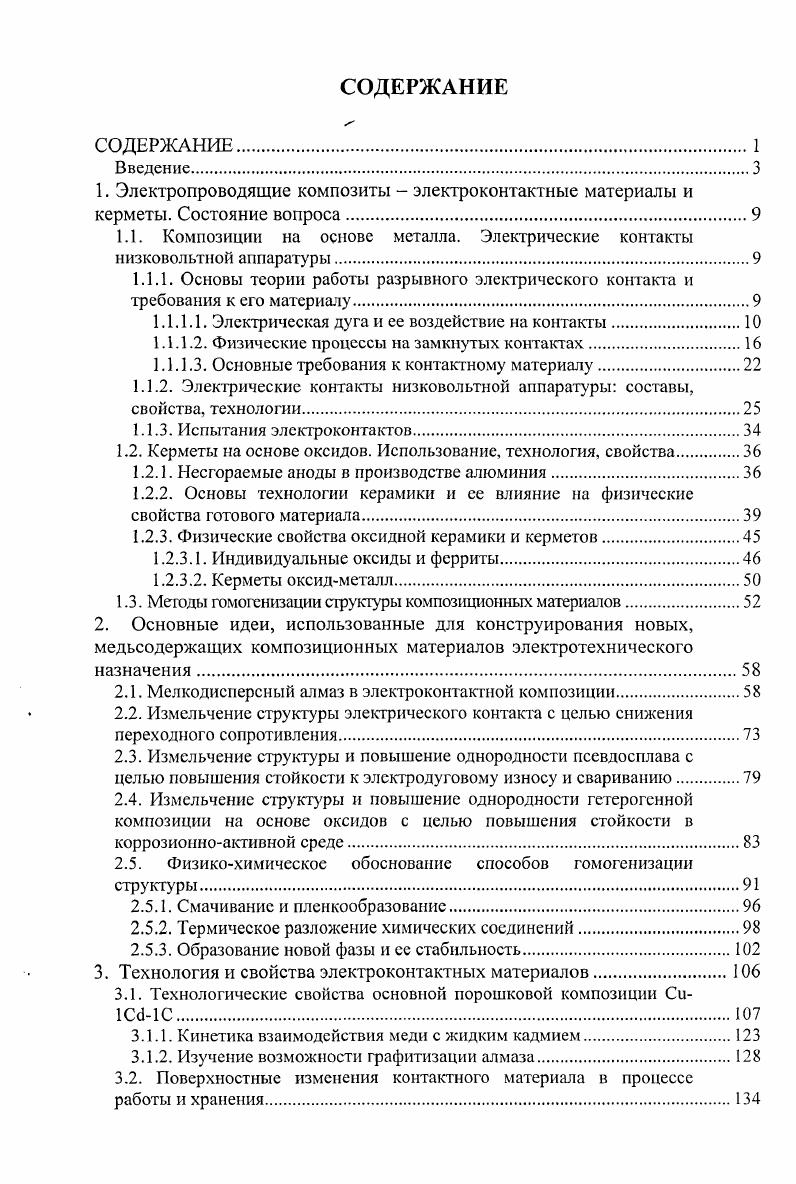

СОДЕРЖАНИЕ
СОДЕРЖАНИЕ. Изучено влияние добавок оксидов висмута, олова, индия и вольфрама в количестве 5 к композиции . Авторы измеряли эрозионную стойкость в условиях стационарного межконтактного промежутка при токовых нагрузках 0 и 0 А на контактах, приготовленных по одинаковой технологии. Скорость эрозии на контактах з относительно стандартного состава снизилась почти в два раза. Такая же добавка БпСЬ почти не изменила износ, а добавки 1пз и УОз увеличили его соответственно в 1,9. Авторы объясняют эти результаты на основании металлографических и рентгенофазовых данных изменениями в слое наработки с учетом химического взаимодействия добавки с основой. Отмечается определяющая роль теплофизических свойств частицдобавок в воздействии на эрозионные характеристики материала. Эти же авторы изучали влияние деформации на структуру и эрозионную стойкость АСсЮконтактов . Оказалось, что существует явная тенденция снижения стойкости к дуговому износу при увеличении предварительной деформации осадкой.


Метод позволяет исследовать дуговую эрозию в чистом виде без участи мостиковой эрозии и механического износа , , . Второй более полно моделирует реальную работу контактов и одновременно позволяет измерять переходное сопротивление в ходе эрозионного эксперимента . В обоих методах обычно контролируют убыль массы образцов контактов за определенное число рабочих циклов 0. Необходимо отметить, что два этих способа могут приводить к прямо противоположным результатам и выводам. Так например, в работе при исследовании влияния добавок углерода к материалу Лi первый способ показывал значительное почти в три раза снижение скорости эрозии при добавлении 0,5 и далее 1 С, в то время как второй ее увеличение почти в два раза. Хорошо известно это упоминалось выше, что даже небольшие добавки графита всегда приводят к снижению эрозионной стойкости работающих контактов. Поэтому, для оценки влияния реальных процессов более предпочтителен, по нашему мнению, второй способ. Что касается переходного сопротивления, то его измеряют либо прямым методом амперметравольтметра, либо косвенно по превышению температуры во время пропускания тока известной величины. Второй способ чаще применяется при испытаниях в электрических аппаратах. Все лабораторные исследования эрозионной стойкости на имитационных устройствах носят оценочный, сравнительный характер. Они позволяют поставить изучаемый материал в ряд дугостойкости, полученный в конкретных условиях данной установки, и сделать вывод о его перспективности для дальнейшей разработки.

Рекомендуемые диссертации данного раздела

28.06.2016

+ 100 бесплатных диссертаций

Дорогие друзья, в раздел "Бесплатные диссертации" добавлено 100 новых диссертаций. Желаем новых научных ...

15.02.2015

Добавлено 41611 диссертаций РГБ

В каталог сайта http://new-disser.ru добавлено новые диссертации РГБ 2013-2014 года. Желаем новых научных ...


Все новости

Время генерации: 0.213, запросов: 232
