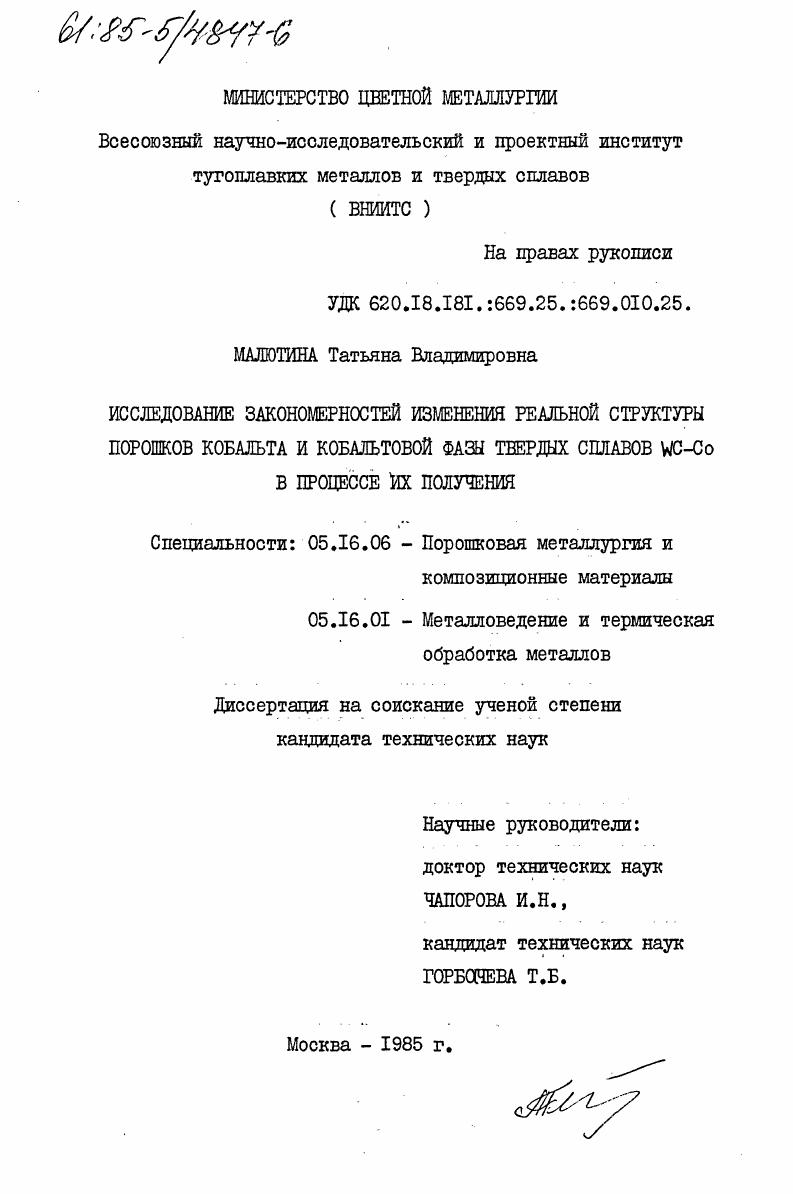

Исследование закономерностей изменения реальной структуры порошков кобальта и кобальтовой фазы твердых сплавов WC-Co в процессе их получения

Исследование закономерностей изменения реальной структуры порошков кобальта и кобальтовой фазы твердых сплавов WC-Co в процессе их получения

Автор: Малютина, Татьяна Владимировна

Год защиты: 1985

Место защиты: Москва

Количество страниц: 152 c. ил

Артикул: 3435897

Автор: Малютина, Татьяна Владимировна

Шифр специальности: 05.16.06

Научная степень: Кандидатская

Стоимость: 250 руб.

Исследование закономерностей изменения реальной структуры порошков кобальта и кобальтовой фазы твердых сплавов WC-Co в процессе их получения  Исследование закономерностей изменения реальной структуры порошков кобальта и кобальтовой фазы твердых сплавов WC-Co в процессе их получения

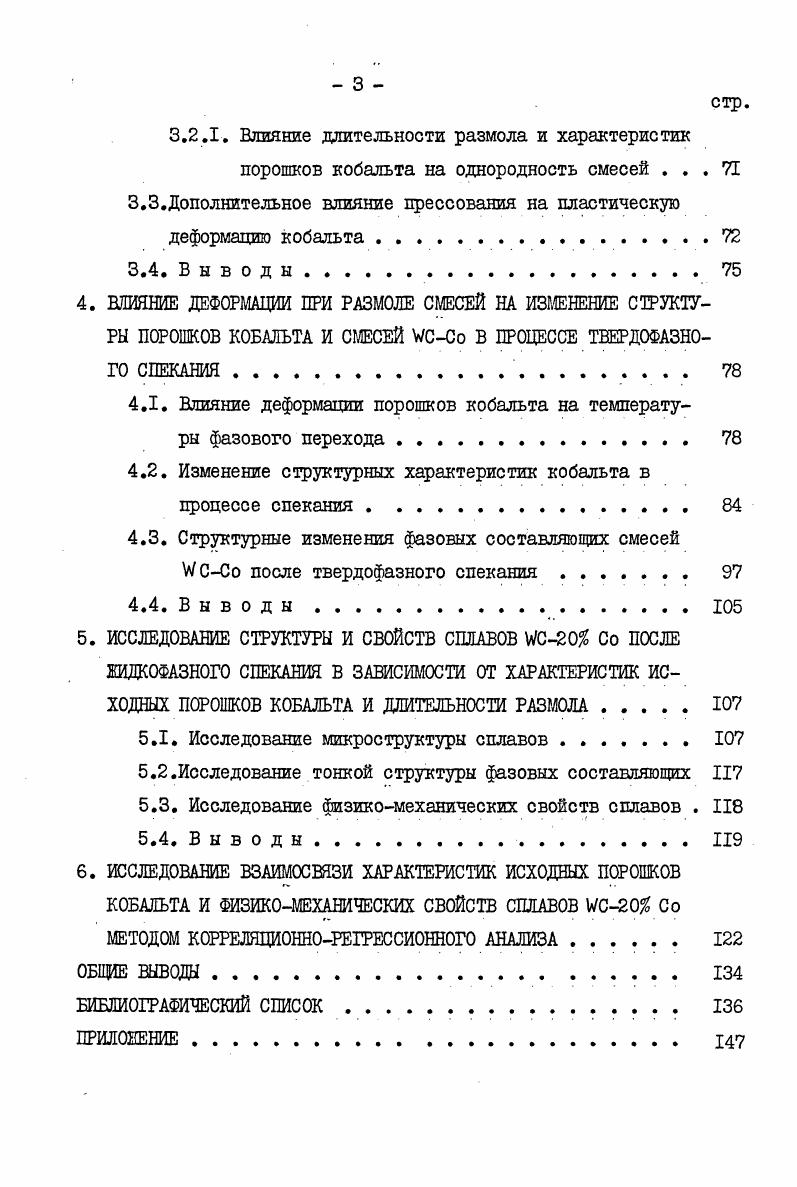

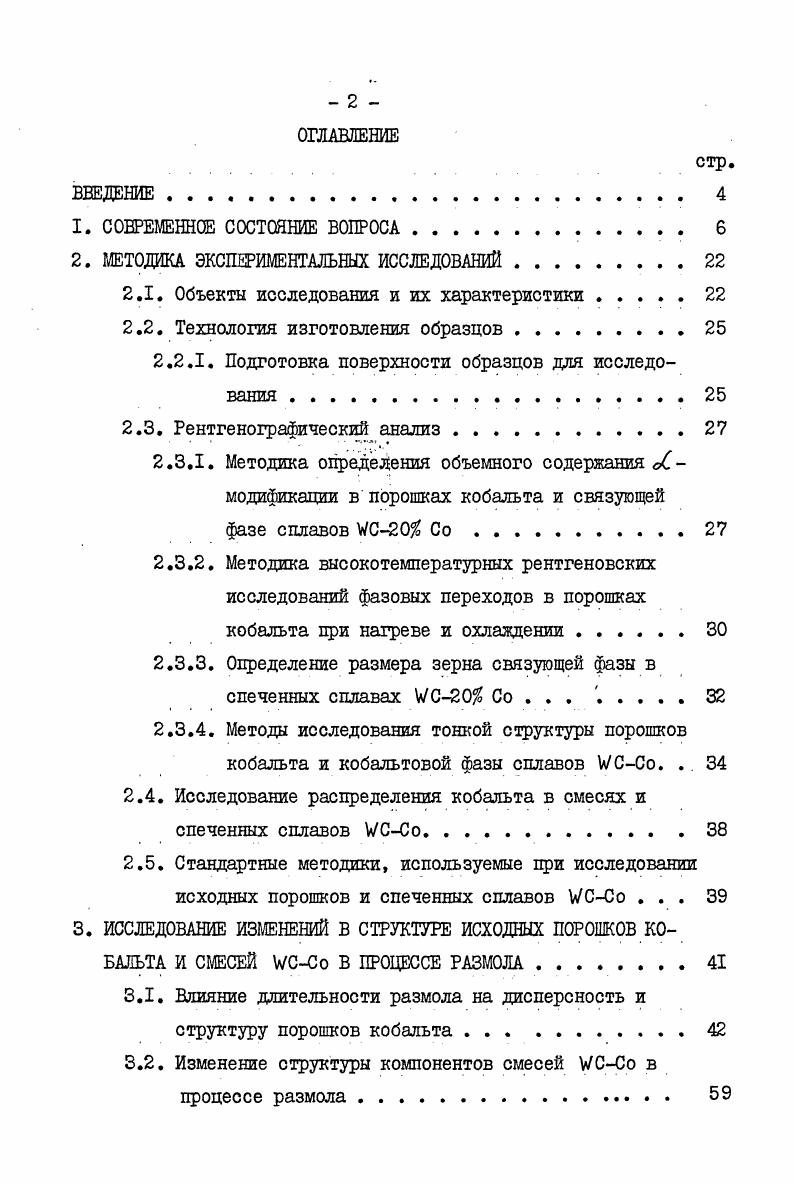

МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ. Объекты исследования и их характеристики. Технология изготовления образцов. Подготовка поверхности образцов для исследования . Рентгенографический анализ. УС Со . Определение размера зерна связующей фазы в спеченных сплавах С Со . Методы исследования тонкой структуры порошков кобальта и кобальтовой фазы сплавов ССо. Исследование распределения кобальта в смесях и спеченных сплавов ССо. Стандартные методики, используемые при исследовании исходных порошков и спеченных сплавов СОо . Влияние длительности размола на дисперсность и структуру порошков кобальта. Дополнительное влияние прессования на пластическую деформацию кобальта. ВЛИЯНИЕ ДЕФОРМАЦИИ ПРИ РАЗМОЛЕ СМЕСЕЙ НА ИЗМЕНЕНИЕ СТРУКТУРЫ ПОРОШКОВ КОБАЛЬТА И СМЕСЕЙ УССо В ПРОЦЕССЕ ТВЕРДОФАЗНОГО СПЕКАНИЯ. Влияние деформации порошков кобальта на температуры фазового перехода. Структурные изменения фазовых составляющих смесей УССо после твердофазного спекания. ИССЛЕДОВАНИЕ СТРУКТУРЫ И СВОЙСТВ СПЛАВОВ Со ПОСЛЕ ЖИДКОФАЗНОГО СПЕКАНИЯ В ЗАВИСИМОСТИ ОТ ХАРАКТЕРИСТИК ИСХОДНЫХ ПОРОШКОВ КОБАЛЬТА И ДЛИТЕЛЬНОСТИ РАЗМОЛА.


Отличительной особенностьюрЛ превращений в кобальте под действием внешних сил при низких температурах является интенсивное образование ДУ и двойников деформации. Формирование гексагональной фазы происходит за счет коалесценции двойников и ДУ . Такой механизм мартенситных превращений характерен для металлов и сплавов с низким ЭДУ. В исследованы аномалии в поведении кобальта при нагреве, связанные со строением мартенсита деформации. Обнаружен возврат деформации при переходе из низкотемпературной фазы в высокотемпературную явление, названное авторами шртенситной памятью и объясняемое особенностями дислокационной структуры мартенсита, в частности, подвижностью да, которые в большом количестве присутствуют в Л фазе . Это явление интересно с точки зрения получения заранее заданных свойств. Так, при термомеханическок обработке стали этот эффект давно используется доя повышения прочностных свойств и называется структурным наследованием . Приведенные литературные данные, характеризующие особенности кристаллического строения кобальта и дислокационный механизм полиморфного превращения, позволят разобраться в
изменении реальной структуры порошков кобальта в процессе размола перед спеканием. Механическое диспергирование один из способов воздействия на реакционную способность твердых фаз. При диспергировании наряду с разрушением частиц происходит амортизация поверхностных слоев, пластическая деформация, фазовые переходы, агрегирование частиц и другие процессы . Известно , что на контактах трущихся тел в мельнице развиваются давления до кбар, а мгновенное локальное возрастание температуры до ЮС, то есть создаются условия, близкие к режимам горячей деформации металлов. Активация кристаллических твердых веществ при размоле достигается как в результате образования большой . Изучение воздействия размола на особенности кристаллического строения порошков и активность их поведения при изотермическом спекании позволяет определить, какими видами неравновесных дефектов обусловлена эта активность и, таким образом, создавать нужную структуру. Так например, в при исследовании изменений дислокационной структуры порошков никеля после вибропомола различной продолжительности было показано, что вибропомол от I до часов создает неравновесную структуру с высокой плотностью дислокаций, которые активируют процессы спекания. Увеличение длительности вибропомола более ч приводит к образованию структуры динамической полигонизации. Такая структура является термически устойчивой и может сохраняться при температурах твердофазного спекания что, естественно, будет тормозить процессы спекания. Следовательно, меняя режимы размола, можно качественно изменять структуру порошков и, таким
образом, влиять на процессы спекания. В было показано, что механический размол карбида вольфрама сопровождается дроблением блоков и ростом микроискажений решетки, которые повышают активное состояние порошка при спекании. Авторы установили, что роль микроискажений решетки в процессах спекания не может быть определяющей, так как они являются самой неустойчивой формой неравновесных дефектов и сравнительно быстро отжигаются на начальных стадиях спекания. Более термически устойчивыми неравновесными дефектами являются ДУ, которые могут оказывать существенное влияние на кинетику спекания. Первые данные по исследованию тонкой структуры порошков кобальта после размола были опубликованы в х годах , , . Авторы сделали предположение, что в процессе размола происходит фазовый переход, который сопровождается образованием большого количества ДУ. Подробное исследование было проведено Кохановской , в работе которой рентгенографически контролировалось изменение содержания 1Щ и ГОУфаз в зависимости от времени размола кобальта в шаровой мельнице. ЦК с низкой концентрацией ДУ. В последние годы появился ряд новых работ , свидетельствующих о возросшем интересе к свойствам и характеристикам порошков кобальта, используемых в производстве твердых сплавов, а также к технологии изготовления порошков с оптимальными свойствами.

Рекомендуемые диссертации данного раздела

28.06.2016

+ 100 бесплатных диссертаций

Дорогие друзья, в раздел "Бесплатные диссертации" добавлено 100 новых диссертаций. Желаем новых научных ...

15.02.2015

Добавлено 41611 диссертаций РГБ

В каталог сайта http://new-disser.ru добавлено новые диссертации РГБ 2013-2014 года. Желаем новых научных ...


Все новости

Время генерации: 0.228, запросов: 232
