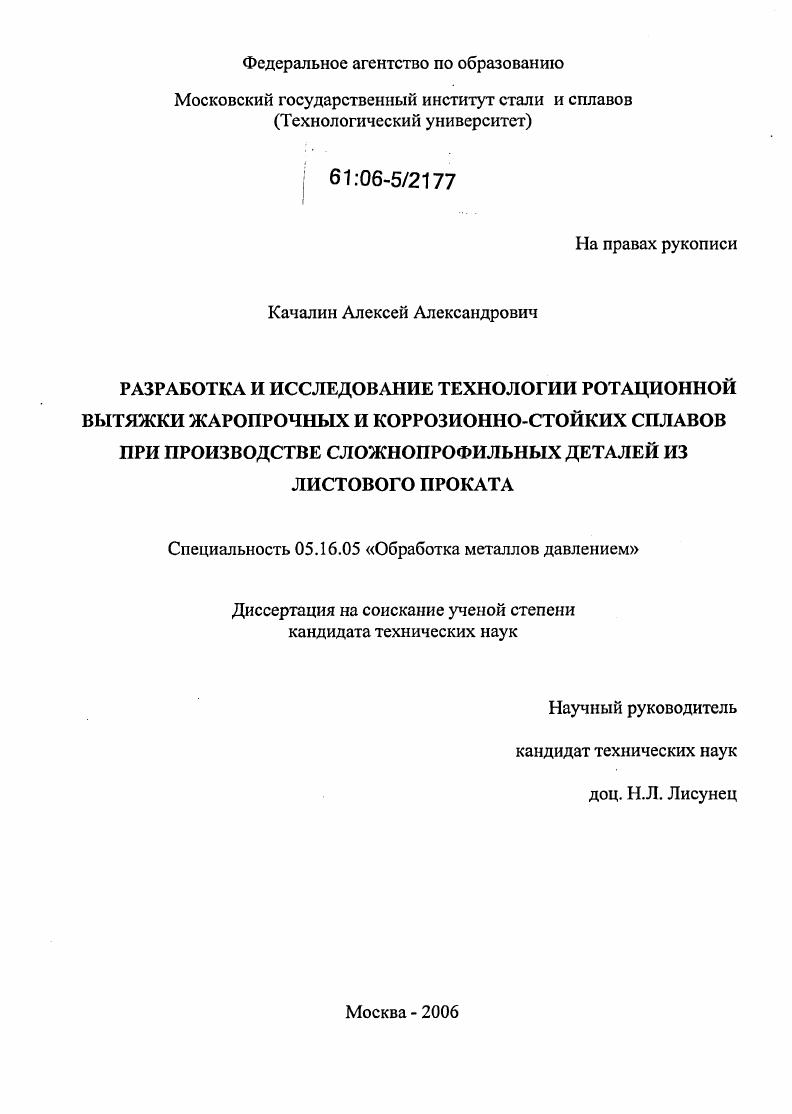

Разработка и исследование технологии ротационной вытяжки жаропрочных и коррозионно-стойких сплавов при производстве сложнопрофильных деталей из листового проката

Разработка и исследование технологии ротационной вытяжки жаропрочных и коррозионно-стойких сплавов при производстве сложнопрофильных деталей из листового проката

Автор: Качалин, Алексей Александрович

Шифр специальности: 05.16.05

Научная степень: Кандидатская

Год защиты: 2006

Место защиты: Москва

Количество страниц: 156 с. ил.

Артикул: 2935759

Автор: Качалин, Алексей Александрович

Стоимость: 250 руб.

Разработка и исследование технологии ротационной вытяжки жаропрочных и коррозионно-стойких сплавов при производстве сложнопрофильных деталей из листового проката  Разработка и исследование технологии ротационной вытяжки жаропрочных и коррозионно-стойких сплавов при производстве сложнопрофильных деталей из листового проката

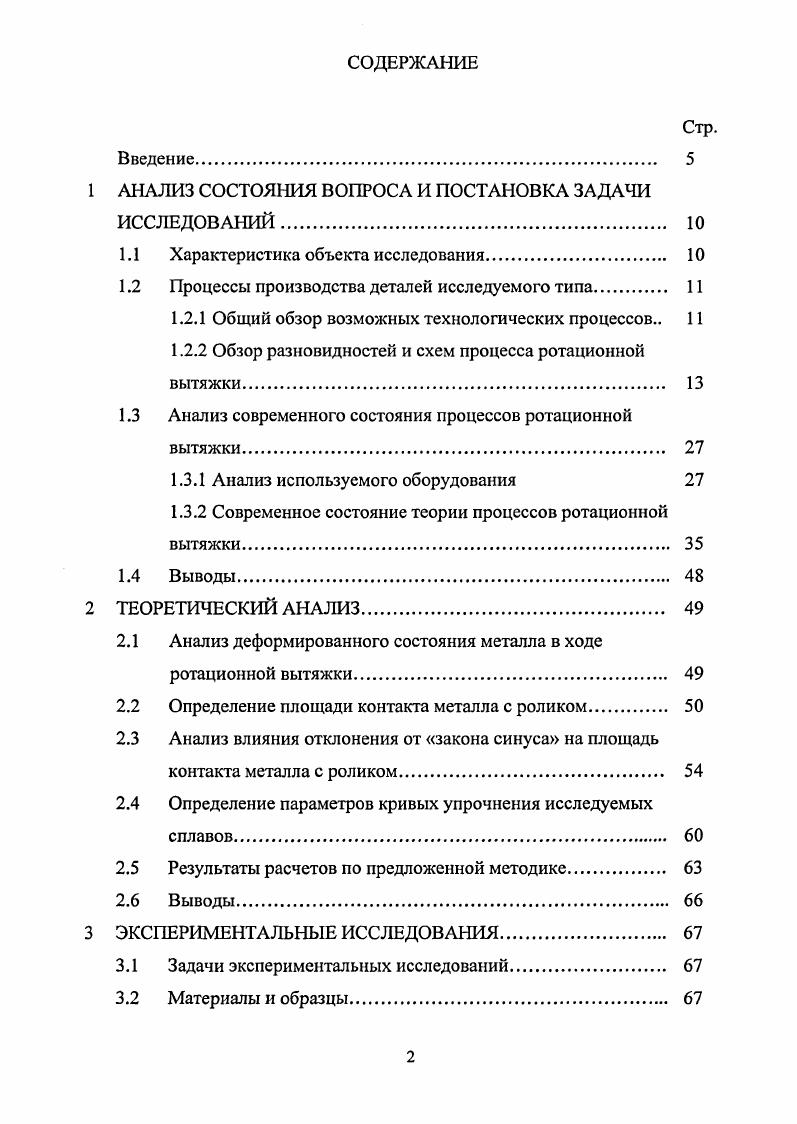

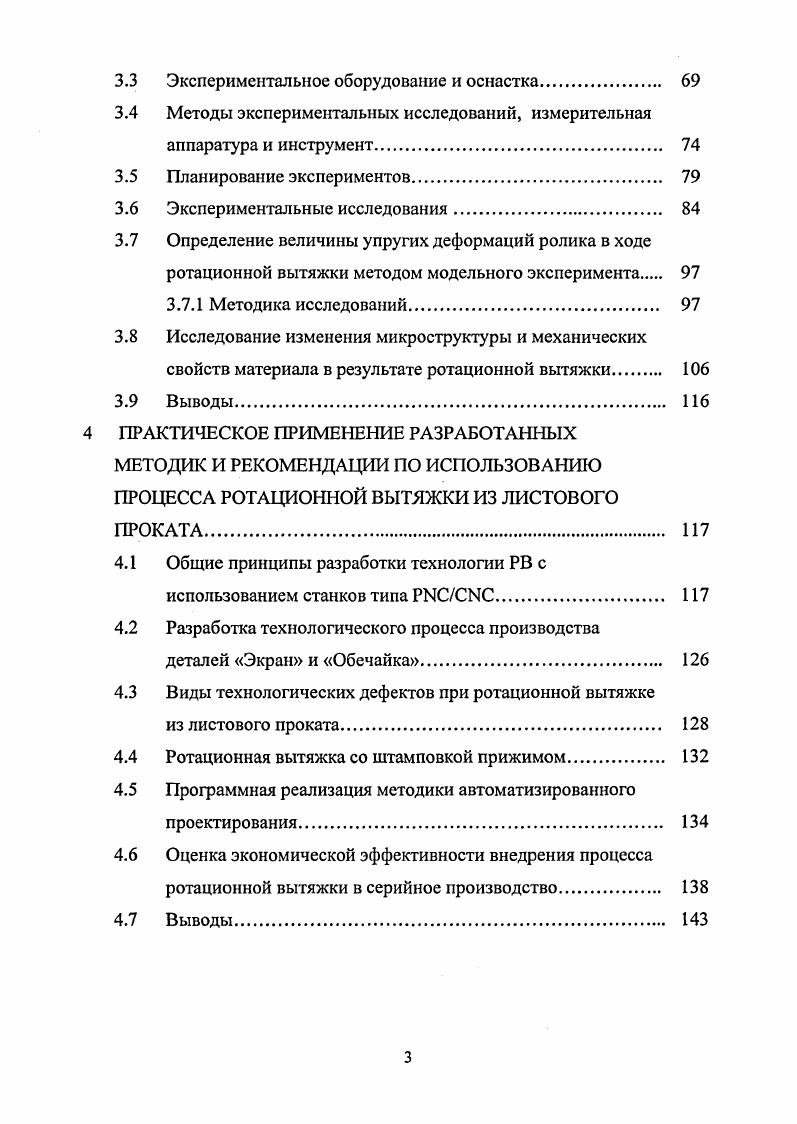

Характеристика объекта исследования. Процессы производства деталей исследуемого типа. Задачи экспериментальных исследований. Материалы и образцы. Экспериментальное оборудование и оснастка. Методика исследований. Выводы. МЕТОДИК И РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ ПРОЦЕССА РОТАЦИОННОЙ ВЫТЯЖКИ ИЗ ЛИСТОВОГО ПРОКАТА. Экран и Обечайка. Ротационная вытяжка со штамповкой прижимом. Выводы. Рисунок 3 Схема формовки проецированием из плоской заготовки. Таким образом, при выборе размеров исходной заготовки необходимо учитывать утонение е стенок при формовке. При формовке проецированием деталей с криволинейной образующей необходимо проектировать технологию с учетом изменения угла наклона касательной к элементу заготовки, что обуславливает необходимость применения заготовок различных форм 5, , . На рисунке 4 представлены варианты выбора заготовок, обеспечивающие получение оболочек с равномерной толщиной стенок. Это предварительная формовка заготовки а и применение заготовок с переменной толщиной б. Рисунок 4 Схема формовки проецированием из предварительно обработанной заготовки.


Класс сложнопрофильных осесимметричных деталей охватывает достаточно широкий диапазон форм и размеров. Выделим основные формализованные признаки сложнопрофильных осесимметричных деталей из листового проката. В первую очередь это наличие в меридиональном сечении детали переломов профиля, то есть изменения формы и ориентации образующей сечения детали. Возможно наличие профиля без точек перелома, представляющее собой кривую, описываемую квадратным уравнением, сплайном и др. Несколько деталей, имеющих сложный профиль, представлено на рисунке 1. Рисунок 1 Сложнопрофильные осесимметричные детали. Н0 мм. Рассматривая устройство газотурбинных двигателей, начиная с принципиальных их схем, заканчивая современными изделиями, становится очевидным то, что деталей ГТД в том числе и наиболее нагруженные являются именно сложнопрофильными осесимметричными деталями, что однозначно определяет процессы в отечественном машиностроении, совершенствование или замена которых более современными приведет к резкому скачку эксплуатационных характеристик ГТД и повышению технологичности их изготовления. Общий обзор возможных технологических процессов. При производстве сложнопрофильных осесимметричных изделий из листового материала возможно применение следующих формообразующих операций штамповка жестким инструментом на гидропрессе, гибка, в сочетании со сваркой и калибровкой, штамповка на прессе эластичным инструментом, гидроформовка и ротационная вытяжка рисунок 2. Рассмотрим целесообразность применения вышеуказанных операций при производстве сложнопрофильных осесимметричных деталей из жаропрочных и коррозионностойких сплавов. Штамповка эластичным инструментом на прессе
4. Гибка в сочетании со сваркой и калибровкой обеспечивает достаточную многономенклатурность производимых деталей, однако наличие сварных швов значительно снижает механические характеристики получаемых изделий. Штамповка эластичным инструментом может исключить все недостатки вышеуказанных технологий, однако ограничения по прочностным характеристикам деформируемого металла сводят на нет все преимущества процесса при штамповке жаропрочных и коррозионностойких сплавов. Штамповка жидкостью гидроформовка, не смотря на возможность получать сложнопрофильные изделия за один переход, имеет два главных недостатка значительное утонение материала в куполообразной части детали или у дна и возможность нарушения осевой симметрии изделия в связи с неравномерностью трения по прижиму и отсутствием трения между заготовкой и жидким пуансоном. Ротационная вытяжка на специализированном оборудовании исключает либо значительно уменьшает все недостатки вышеуказанных способов, позволяя производить высокоточные детали из жаропрочных и коррозионностойких сплавов различных типоразмеров и форм, обладающих высокими механическими характеристиками 5. Обзор разновидностей и схем процессов ротационной вытяжки. Ротационная вытяжка является одним из древнейших способов обработки тонколистового материала. Первые станки для ротационной вытяжки широко применялись ещ в древнем Египте. Они использовались для производства деталей из мягких металлов и сплавов, таких как кувшины, стаканы и др. Со временем процесс стал вытесняться более высокопроизводительными технологиями холодная штамповка вытяжка, сварка из листа и т. Вновь вспомнили про ротационную вытяжку лишь в х годах прошлого века, когда стали появляться первые станки с электрическим приводом вращения детали и ручным перемещением ролика. Позже они сменились станками с гидрокопирами, а затем, в х годах станками с ЧПУ и системой . В настоящее время основными производителями станков для ротационной вытяжки в мире являются фирмы i и . Их оборудование, имеющее жесткую систему крепления и перемещения роликов позволяет получать детали с точностью до 0. Рассмотрим различные схемы процесса ротационной вытяжки, выделив три основные схемы процессов формообразования. К первой схеме отнесем процесс укладки заготовки на оправку за один проход, так называемую вытяжку проецированием формовку сдвигом i.
