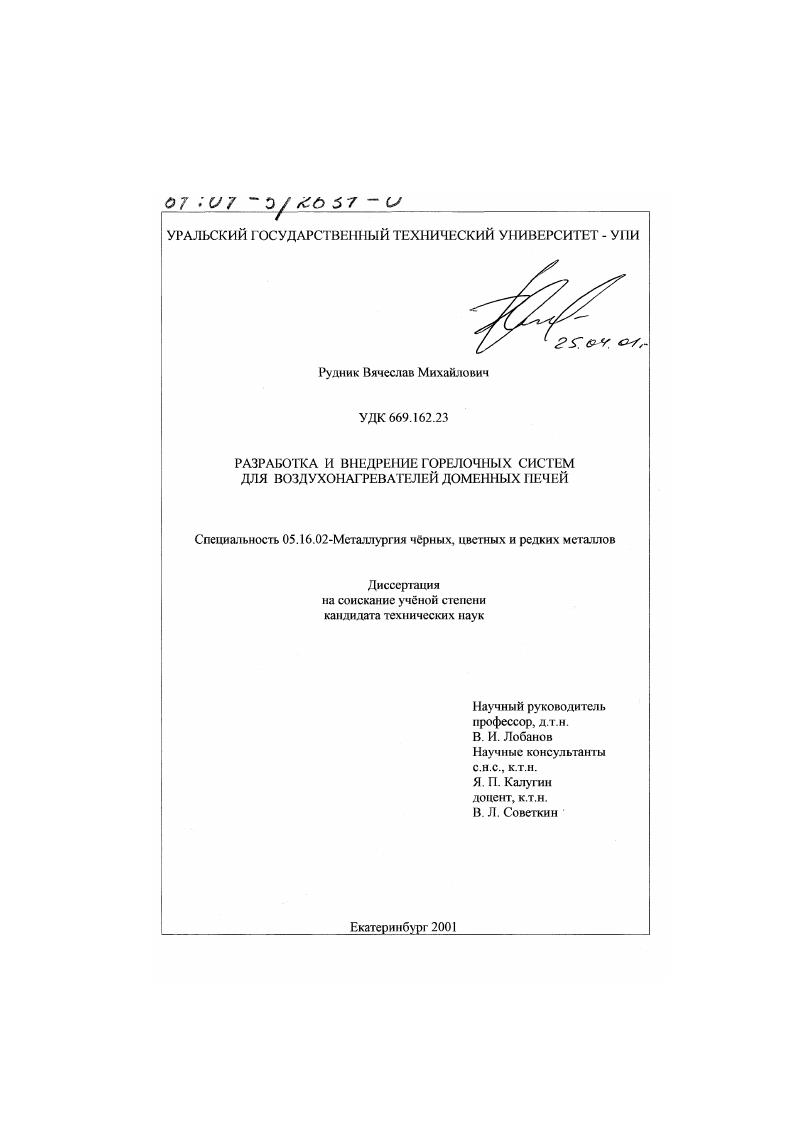

Разработка и внедрение горелочных систем для воздухонагревателей доменных печей

Разработка и внедрение горелочных систем для воздухонагревателей доменных печей

Автор: Рудник, Вячеслав Михайлович

Шифр специальности: 05.16.02

Научная степень: Кандидатская

Год защиты: 2001

Место защиты: Екатеринбург

Количество страниц: 228 с. ил

Артикул: 322689

Автор: Рудник, Вячеслав Михайлович

Стоимость: 250 руб.

Разработка и внедрение горелочных систем для воздухонагревателей доменных печей  Разработка и внедрение горелочных систем для воздухонагревателей доменных печей

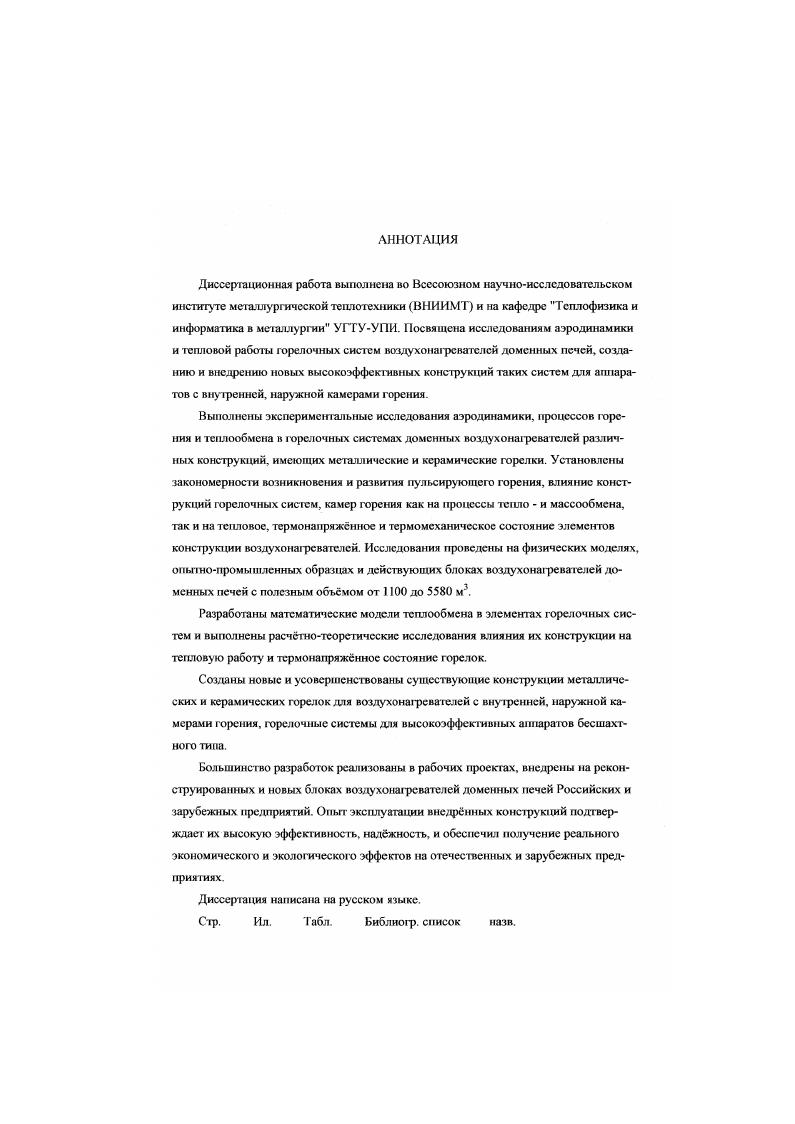

Диссертационная работа выполнена во Всесоюзном научноисследовательском институте металлургической теплотехники ВНИИМТ и на кафедре Теплофизика и информатика в металлургии УГТУУПИ. Посвящена исследованиям аэродинамики и тентовой работы горелочных систем воздухонагревателей доменных печей, созданию и внедрению новых высокоэффективных конструкций таких систем для аппаратов с вну реннсй, наружной камерами горения. Выполнены экспериментальные исследования аэродинамики, процессов горения и теплообмена в горелочных системах доменных воздухонагревателей различных конструкций, имеюпшх металлические и керамические горелки. Установлены закономерности возникновения и развития пульсирующего горения, влияние конструкций горелочных систем, камер горения как на процессы тепло и массообмена, так и на тепловое, термонапряженное и термомсханичсскос состояние элементов конструкции воздухонагревателей. Разработаны математические модели теплообмена в элементах горелочных систем и выполнены расчтнотеоретические исследования влияния их конструкции на тепловую работу и термопапряжсннос состояние горелок.

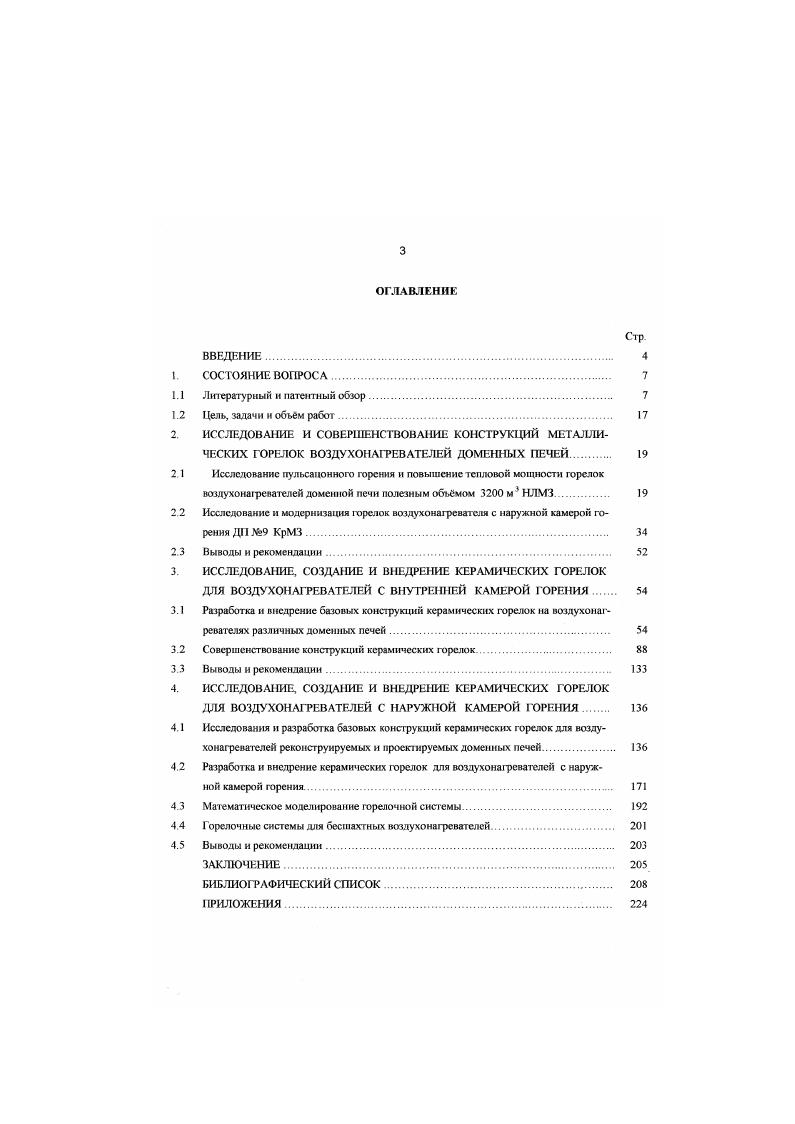

Разработка и внедрение керамических горелок для воздухонагревателей с наружной камерой горения. БИБЛИОГРАФИЧЕСКИЙ СПИСОК. I I I II о
1
5
ПРИЛОЖЕНИЯ. Рис. Схема воздухонагревателя, контрольноизмерительной аппарату ры и расположения точек юмерсния. Таблица 2. Полная высота м . Поверхность нагрева 1 м 3 насадки м2м3 . БНИ2. Сечение камеры насадки м2 . Высота насадки м . Высота камеры горения м . Для регистрации пульсации применялись специально разработанные датчики давления и скорости, описание которых дано в работе , сигнал от датчиков после преобразования записывался на светолучевом осциллографе Н0 и визуально наблюдался на свеголучсвом осциллографе СТБ рис. Измерительная система имела практически линейную зависимость хода луча осциллографа от давлении газа и показания не зависели от его частоты в интервале 0 Ги. Датчик скорости тарировался по постоянной составляющей скорости потока на аэродинамической грубс. Относительные амплитуды и фазы подсчитывались по отношению к колебаниям давления внизу камеры горения. Воздухонагреватели работали в последовательном режиме, общее время цикла теплообмена составляло 3 часа Для отопления использовался доменный газ с теплотой сгорания кДжм давления газа и воздуха в сети составляли около 7, кПа. Температура под куполом поддерживалась на уровне С, температура газов в дымовых патрубках к концу нагрева увеличивалась до 0 С. Общий расход таза на блок воздухонагревателей составлял в среднем 5 тыс. С при его расходе м мин. Расходы газа и воздуха и давления перед горелками на разных воздухонагревателях существенно отличались табл.
