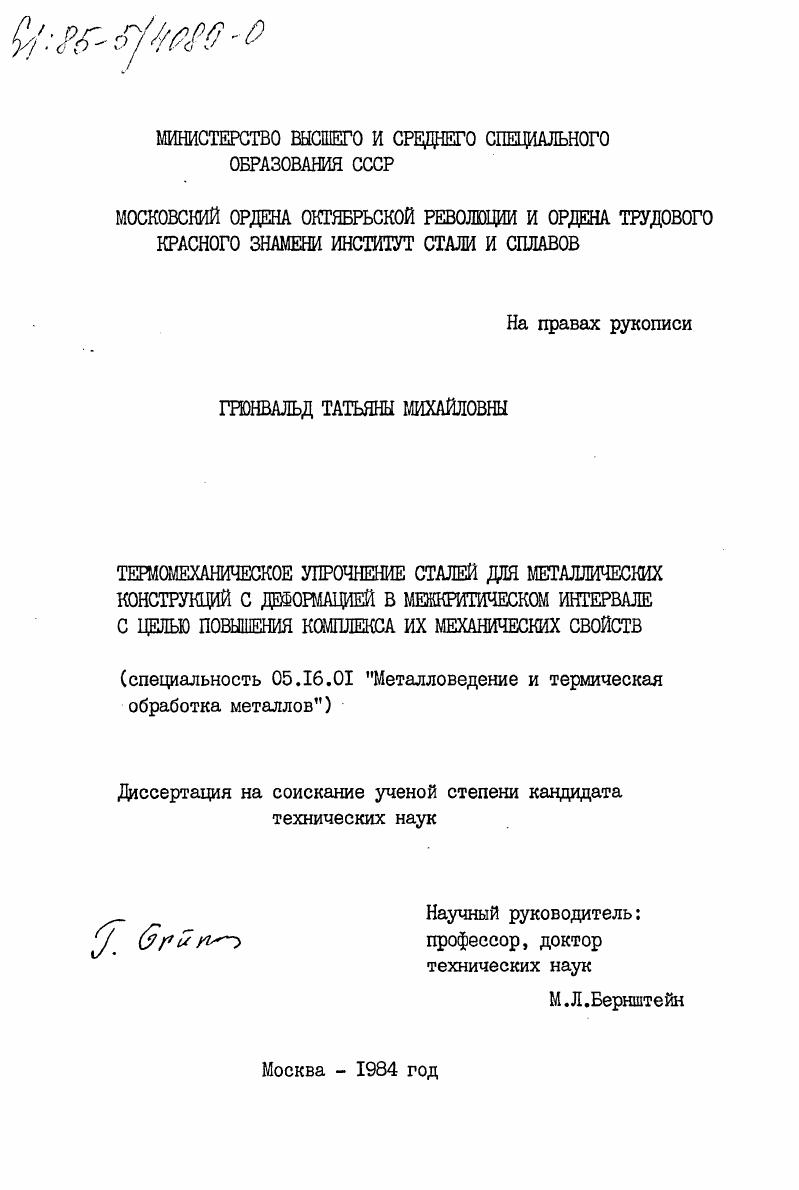

Термомеханическое упрочнение сталей для металлических конструкций с деформацией в межкритическом интервале с целью повышения комплекса их механических свойств

Термомеханическое упрочнение сталей для металлических конструкций с деформацией в межкритическом интервале с целью повышения комплекса их механических свойств

Автор: Грюнвальд, Татьяна Михайловна

Год защиты: 1984

Место защиты: Москва

Количество страниц: 175 c. ил

Артикул: 3435596

Автор: Грюнвальд, Татьяна Михайловна

Шифр специальности: 05.16.01

Научная степень: Кандидатская

Стоимость: 250 руб.

Термомеханическое упрочнение сталей для металлических конструкций с деформацией в межкритическом интервале с целью повышения комплекса их механических свойств  Термомеханическое упрочнение сталей для металлических конструкций с деформацией в межкритическом интервале с целью повышения комплекса их механических свойств

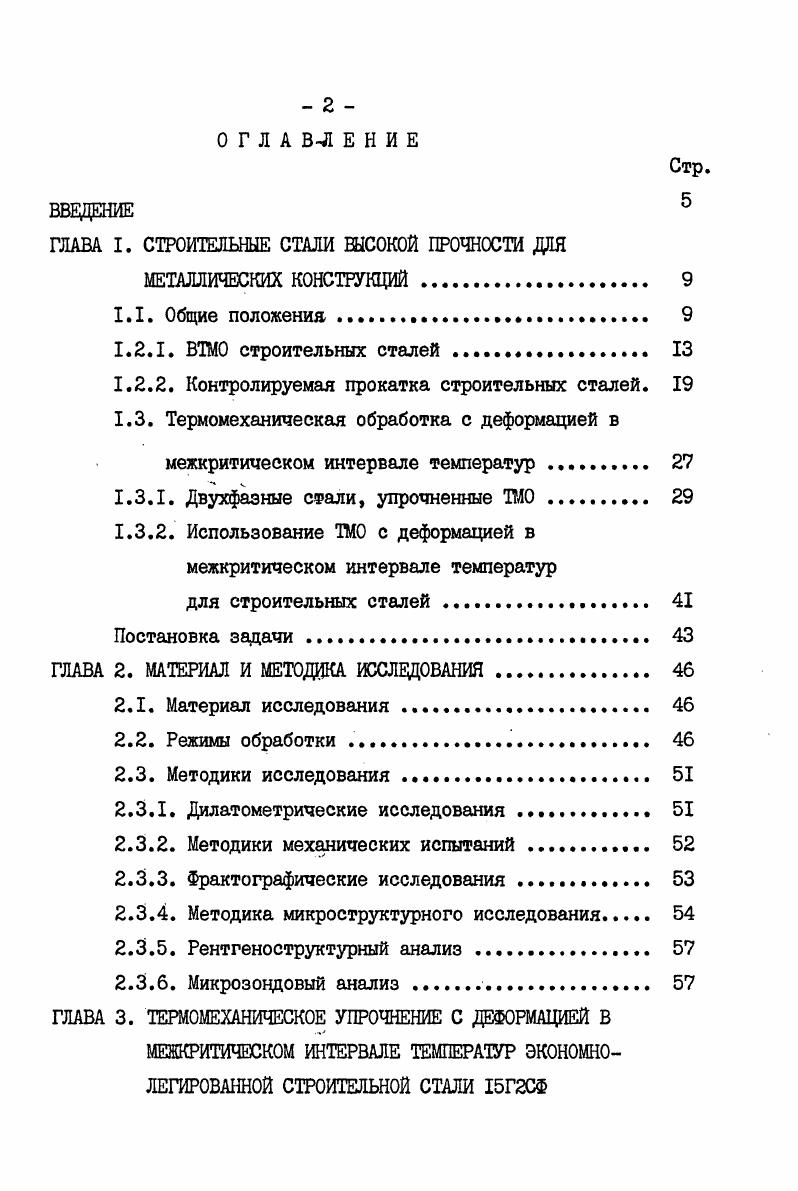

ГЛАВА I. МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ . ВТМО строительных сталей . Контролируемая прокатка строительных сталей. Двухфазные стали, упрочненные Ж . ГЛАВА 2. МАТЕРИАЛ И МЕТОДИКА ИССЛЕДОВАНИЯ. Режимы обработки . Методики исследования . Методики механических испытаний . Фрактографические исследования . Рентгеноструктурный анализ . ГЛАВА 3. ЛЕГИРОВАННОЙ СТРОИТЕЛЬНОЙ СТАЛИ Г2СФ

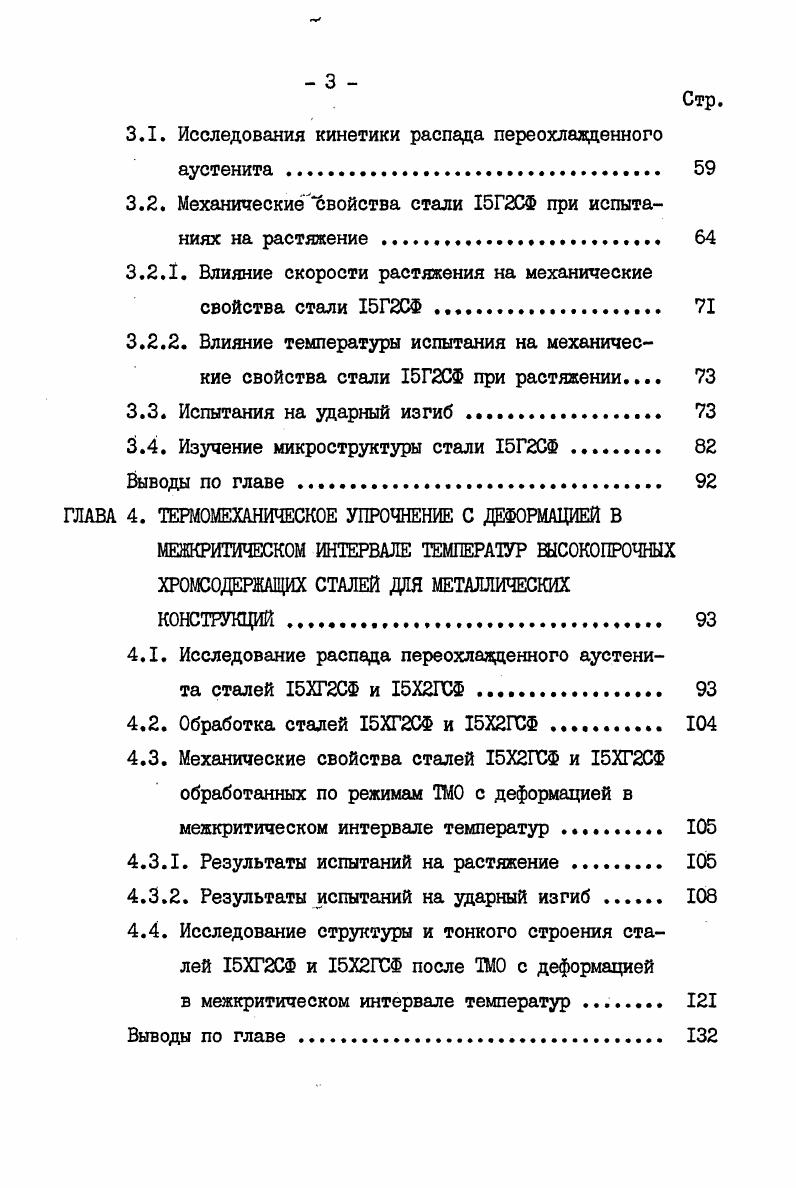

Стр. Исследования кинетики распада переохлажденного аустенита. Влияние скорости растяжения на механические свойства стали 5Г2СФ . Изучение микроструктуры стали 5Г2СФ . ГЛАВА 4. МЕЖКРИТИЧЕСКОМ ИНТЕРВАЛЕ ТЕМПЕРАТУР ШСОКОПРОЧНЫХ ХРОМСОДЕРЖАЩИХ СТАЛЕЙ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ. Исследование распада переохлаздеиного аустенита сталей 5ХГ2СФ и 5Х2ГСФ. Механические свойства сталей 5Х2ГСФ и 5ХГ2СФ обработанных по режимам ТМО с деформацией в межкритическом интервале температур . Результаты испытаний на растяжение . Выводы по главе 2
сравнению с сГ при упрочнении с прокатного нагрева. При упрочнении толстолистовых полуфабрикатов более мм рост прочности сопровождается увеличением ударной вязкости при испытаниях ниже С.


Весьма перспективным методом повышения прочности строительных сталей является высокотемпературная термомеханическая обработка, в результате которой создается особое структурное состояние, характеризующееся повышенной плотностью несовершенств и особым их расположением с образованием разветвленной системы субграниц. ВТМО приводит к повышению механических свойств не только при статическом, но и при знакопеременном, динамическом нагружении, повышает пластичность и ударную вязкость, сильно снижает критическую температуру хрупкости, при этом, как правило, подавляется склонность к интеркристаллитному разрушению. В литературе можно найти ряд работ, посвященных возможности упрочнения малоуглеродистых сталей с прокатного нагрева ,. Так, в работе отмечается повышение характеристик прочности и пластичности малоуглеродистых строительных сталей, содержащих 0,0, С, 1,,5 Мп и 0,5 Зс , после проведения ВШО. Листы толщиной II и мм прокатывали за проходов при температурах начала деформации 0 0С. Температура конца прокатки была не выше 0, температура проводимой в след за деформацией закалки не ниже 0С. Пределы текучести и прочности после 4х часового высокотемпературного отпуска по сравнению с контрольной обработкой закалка с отдельного нагрева на 0С и такой же отпуск
возрастают на МПа, а для стали дополнительно легированной 0, Сг э 0,2 т , 0, Мо и 0, В на МПа. При обработке на одинаковую прочность после ВИЮ снижается критическая температура хрупкости на С для первой из вышеназванных сталей и на С для второй более легированной стали по сравнению с контрольной термической обработкой. Кроме того, при реализации ВИЛО отмечается увеличение вклада в упрочнение дисперсионного твердения,связанного с выделением упрочняющих фаз, что объясняется влиянием необратимых изменений структуры и субструктуры, вносимых горячей деформацией. При создании следов деформации в виде пачек, полос и линий скольжения, а также сетки субпраниц уменьшается расстояние между упрочняющими частицами и увеличивается их дисперсность изза увеличения числа мест их зарождения и влияния полей напряжений от дислокаций на уменьшение размера критического зародыша. Перспективы упрочнения сталей для металлоконструкций термомеханической обработкой рассмотрены в статье . В ней изложены результаты исследования четырех марок строительных сталей для металлических конструкций, поставляемых в виде листов толщиной мм. Химический состав этих сталей представлен в таблице 2. При втао первых двух сталей не было достигнуто более высоких механических свойств, чем при обычном термическом упрочнении. Прокат из стали Г2Фсп имел после ВТМО более высокую прочность, но значительно меньшую пластичность и ударную вязкость, чем после термического улучшения. В данном случае эффект ВТМО нельзя считать полным. На сложнолегированной стали с молибденом был достигнут полный эффект ВТМО прочностные характеристики, в том числе предел прочности, получились несколько более высокими, чем после термического улучшения, и при этом повысились также пластичность и хладостойкость, в частности ударная вязкость при низких температурах испытания. Отсутствие в малоуглеродистых и некоторых низколегированных сталях специфического для ВТМО эффекта упрочнения авторы объясняют высокой скоростью протекания рекристаллизационных процессов сразу после горячей деформации, а также и во время нее. Изменение кинетики превращения в этих случаях оказались также незначительными. Поэтому такой вариант упрочнения согласно с определением, данным в работе , следует называть термической обработкой с прокатного нагрева. Использование термообработки с прокатного нагрева для улучшения качества массового проката широко исследовано в работах К. Ф.Стародубова с сотрудниками . Термическое упрочнение фасонных профилей из Ст. З в процессе их прокатки, проведенное в промышленных условиях, существенно повышает предел текучести до 0 МПа на толстостенных профилях толщина полки мм и более. Упрочнение этих профилей с отдельного нагрева приводит к меньшему росту предела текучести.

Рекомендуемые диссертации данного раздела

28.06.2016

+ 100 бесплатных диссертаций

Дорогие друзья, в раздел "Бесплатные диссертации" добавлено 100 новых диссертаций. Желаем новых научных ...

15.02.2015

Добавлено 41611 диссертаций РГБ

В каталог сайта http://new-disser.ru добавлено новые диссертации РГБ 2013-2014 года. Желаем новых научных ...


Все новости

Время генерации: 0.337, запросов: 232
