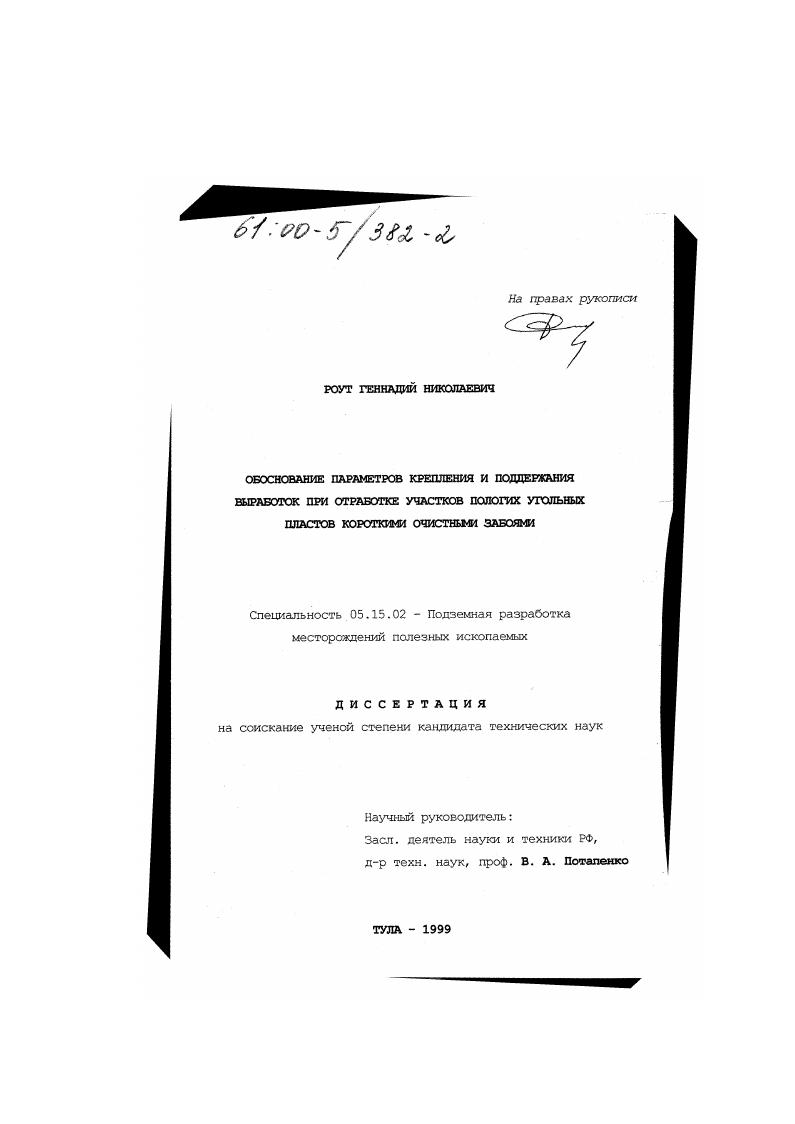

Обоснование параметров крепления и поддержания выработок при отработке участков пологих угольных пластов короткими очистными забоями

Обоснование параметров крепления и поддержания выработок при отработке участков пологих угольных пластов короткими очистными забоями

Автор: Роут, Геннадий Николаевич

Шифр специальности: 05.15.02

Научная степень: Кандидатская

Год защиты: 1999

Место защиты: Тула

Количество страниц: 195 с. ил.

Артикул: 2238368

Автор: Роут, Геннадий Николаевич

Стоимость: 250 руб.

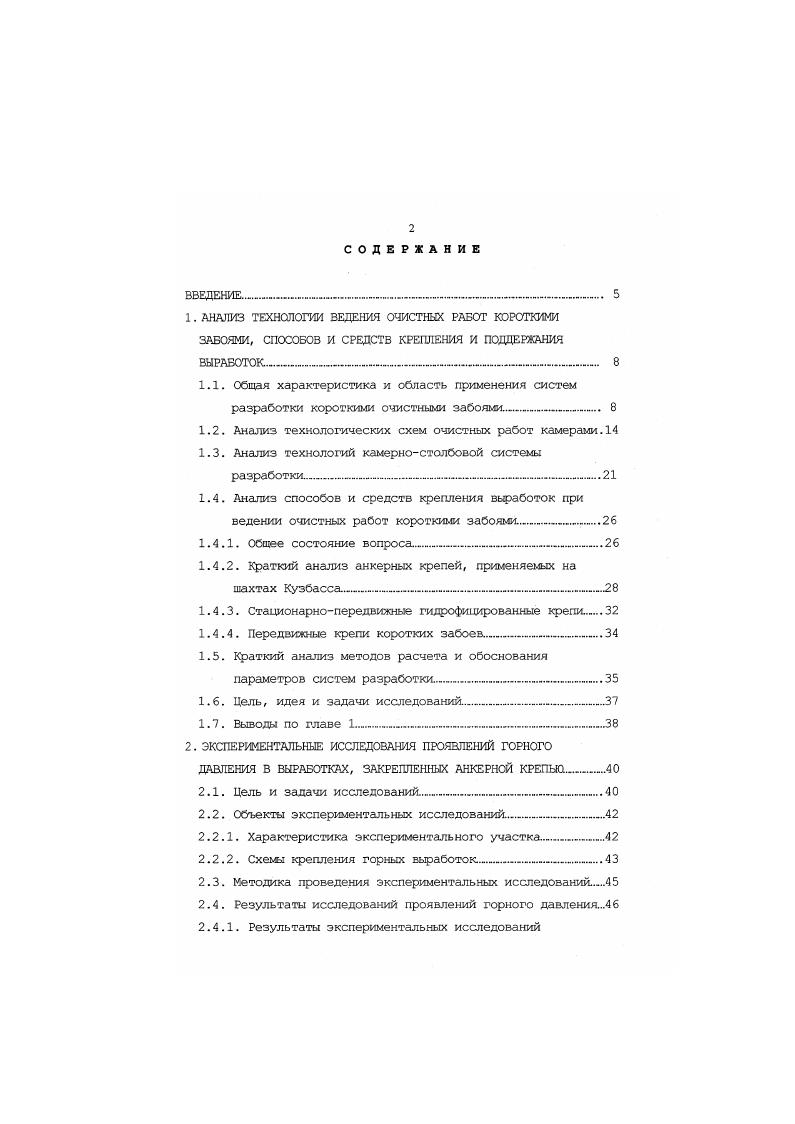

ВВЕДЕНИЕ . Общая характеристика и область применения систем разработки короткими очистньми забоями. Анализ технологических схем очистных работ камерами. Анализ технологий камерностолбовой системы разработки. Анализ способов и средств крепления выработок при ведении очистных работ короткими забоями. Краткий анализ методов расчета и обоснования параметров систем разработки . Выводы по главе 1. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПРОЯВЛЕНИЙ ГОРНОГО ДАВЛЕНИЯ В ВЫРАБОТКАХ, ЗАКРЕПЛЕННЫХ АНКЕРНОЙ КРЕПЬЮ . Цель и задачи исследований . Схемы крепления горных выработок. Результаты исследований проявлений горного давления. Результаты экспериментальных исследований

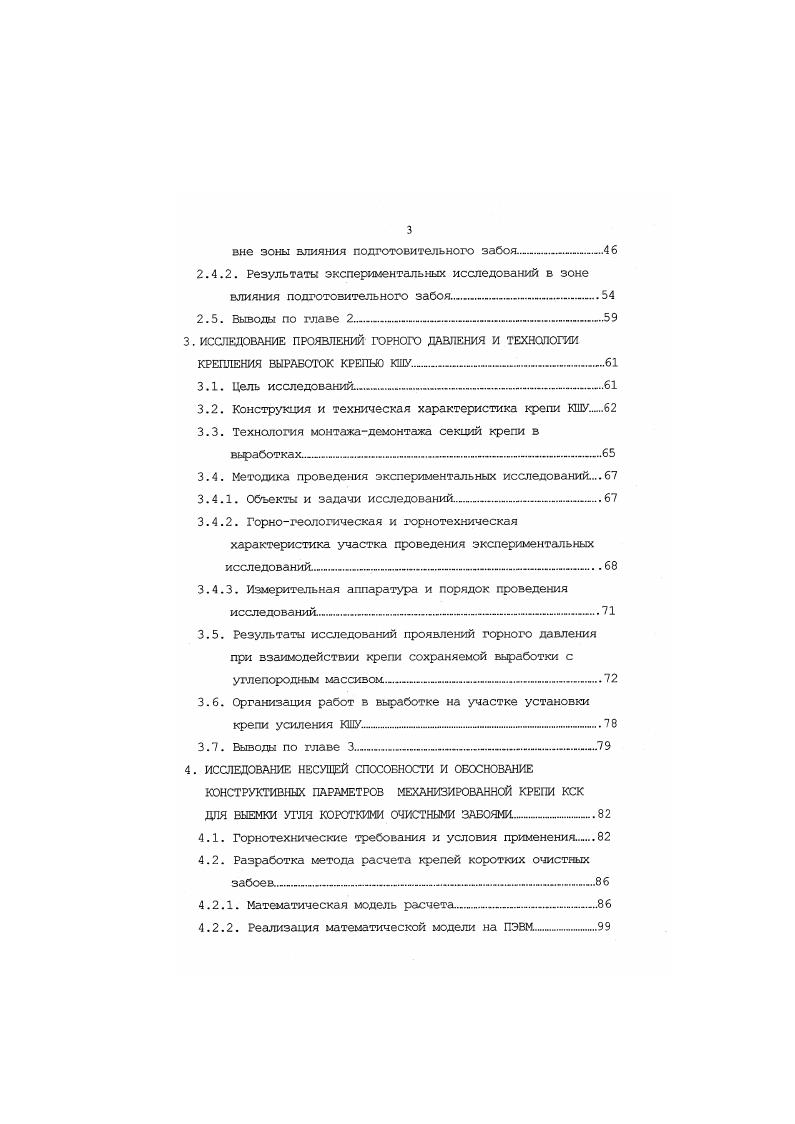

вне зоны влияния подготовительного забоя . Выводы по главе 2. Технология монтажадемонтажа секций крепи з выработках. Измерительная аппаратура и порядок проведения исследований . Результаты исследований проявлений горного давления при взаимодействии крепи сохраняемой выработки с углепородным массивом . Организация работ в выработке на участке установки крепи усиления КШУ.


Например, гидравлическая выемка, отработка полосами, безлюдная выемка, системы на мощных пластах или рудных залежах и т. Нет необходимости останавливаться на них область их применения ограничена либо мощными пластами, либо наклонным или крутым падением, либо высокими техникоэкономическими затратами закладка выемочного пространства. Таким образом, из краткого анализа видно, что для решения поставленной задачи наибольший интерес как с точки зрения техникоэкономических показателей, так и исходя из области применения представляют камерные и камерностолбовые систеьлл разработки. Опытная эксплуатация принципиальных технологических схем на основе камерной систем разработки была начата еще в ых годах. Эффективность техникоэкономических показателей достигается в основном за счет совершенствования оборудования по выемке, погрузке и доставке полезного ископаемого. В результате почти повсеместное применение наша непрерывная поточная выемка угля в камерах при полной конвейеризации и использовании высокопроизводительных комбайнов, удлиняющихся ленточных конвейеров и выемкой без крепления или с креплением анкерами. Одной из наиболее распространенных является схема отработки рис. Длина камер составляет м в зависимости от размеров подготавливаемой панели. Через каждые м для целей вентиляции камеры соединяются сбойками. Данная система нашла широкое применение при разработке угольных пластов на севере Аппалачского каменноугольного бассейна в штате Огайо . При отработке пласта мощностью 1,8 м, залегающего горизонтально на глубине м, с кровлей, представленной глинистыми сланцами средней мощности, были установлены следующие параметры камерной системы длина камер 0 м, ширина 5,2 м, ширина междукамерных целиков 4 м. После отработки шести камер оставлялся барьерный целик, что характеризовало расположение целиков как периодическое. Выемка угля производилась комбайнами, транспортировка телескопическими ленточными конвейерами. Камеры закреплялись рамами из стоек и металлических верхняков с расстоянием между ними 1,,4 м. Расстояние между стойками в раме 3,,7 м. После отработки камеры крепь полностью извлекалась и использовалась в новой камере. Штреки крепили анкерной крепью. Рис. В ряде случаев при отработке горизонтальных пластов применялась камерная система с расположением камер под углем к выемочный штрекам, что объяснялось необходимостью использования для доставки угля самоходных вагонов . Отмечены примерно равные показатели добычи. Другим вариантом камерной системы разработки является двухстадийная выемка угля из камеры рис. Сущность ее заключается в выемке широких камер 8,6 м в два приема прямам ходом комбайна на ширину 4,9 м и обратным на 3,7 м. При этом условии работа кембайна в забое значительно облегчается. Между камерами оставляют не вынимаемые целики угля размером 3,4 м. Как при прямом, так и при обратном ходе комбайн грузит уголь непосредственно на конвейер, установленный посредине камеры. При этом варианте разработки были достигнуты наивысшие техникоэкономические показатели, производительность труда рабочего по бригаде на выход составляла 0 т , что в 1, раза выше, чем при отработке камерами прямым ходом. Рис. Камерная система с расширением камер обратным ходом
В странах СНГ также известна отработка угольных пластов камерными системами. В частности, в начале ых годов на шахте Полысаевская3 в Кузнецком бассейне производилась разработка пологого пласта Красноорловского мощностью 2, м . Всего на участке было отработано 9 камер длиной по м рис. Ширина камер составляла 3,,5 м, высота 2, м, так как в связи с неустойчивостью нижних слоев кровли в верхней части выработки сохранялась защитная пачка угля, при этом потолочина приобретала форму свода. Ширина междукамерных целиков равнялась в среднем м. Сбойки между камерами проводились нерегулярно. Выемку осуществляли проходческими комбайнами ПК3. Уголь по камере транспортировался конвейерами типа СКР. Крепление осуществлялось только позади комбайна на длину м с использованием одной гидравлической стойки и верхняка длиной 2,2 м. Камеры проветривали с помощью вентилятора частичного проветривания. Рис.
