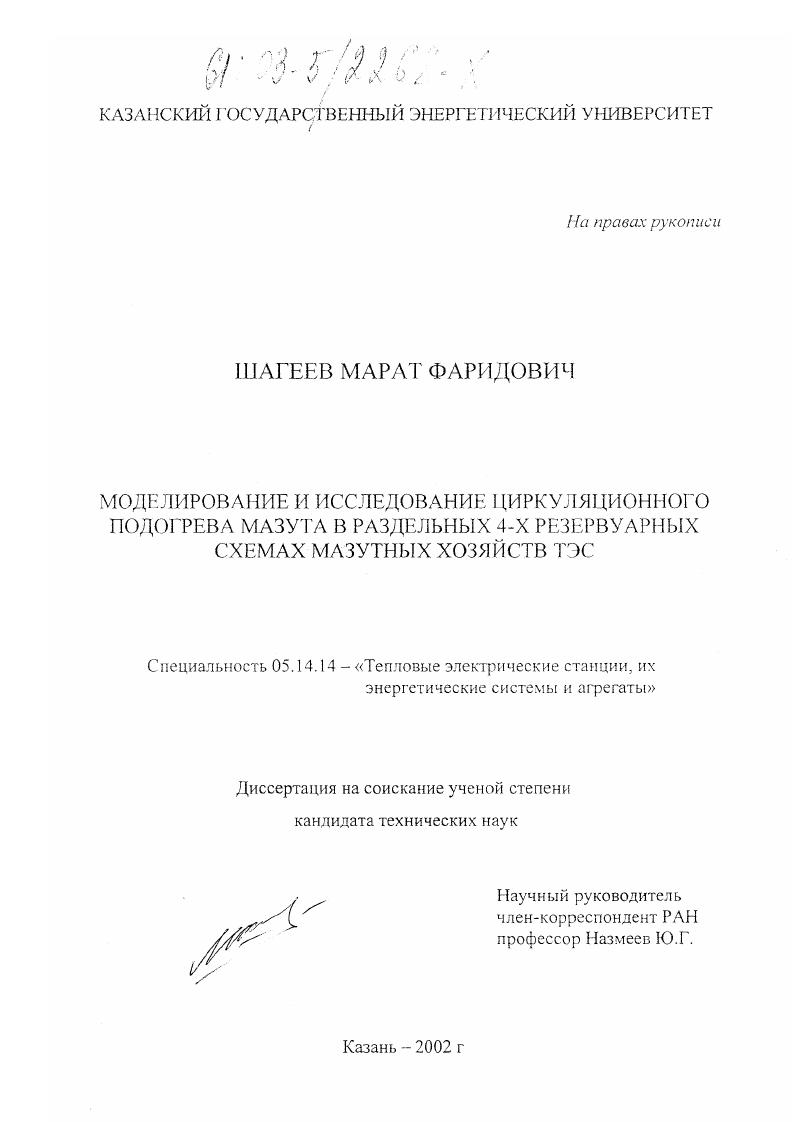

Моделирование и исследование циркуляционного подогрева мазута в раздельных 4-х резервуарных схемах мазутных хозяйств ТЭС

Моделирование и исследование циркуляционного подогрева мазута в раздельных 4-х резервуарных схемах мазутных хозяйств ТЭС

Автор: Шагеев, Марат Фаридович

Год защиты: 2002

Место защиты: Казань

Количество страниц: 135 с. ил

Артикул: 2330047

Автор: Шагеев, Марат Фаридович

Шифр специальности: 05.14.14

Научная степень: Кандидатская

Стоимость: 250 руб.

Моделирование и исследование циркуляционного подогрева мазута в раздельных 4-х резервуарных схемах мазутных хозяйств ТЭС  Моделирование и исследование циркуляционного подогрева мазута в раздельных 4-х резервуарных схемах мазутных хозяйств ТЭС

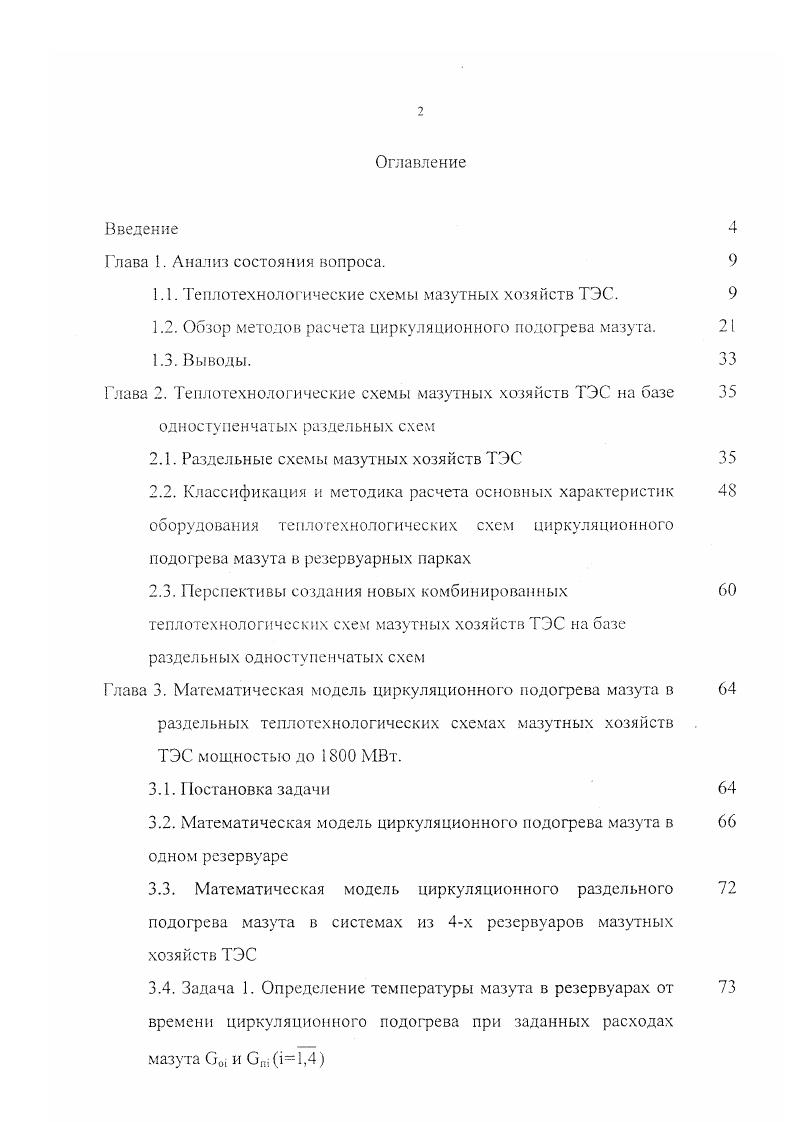

Оглавление
Введение
Глава 1. Анализ состояния вопроса.
1.1. Теплотехнологические схемы мазутных хозяйств ТЭС.
1.2. Обзор методов расчета циркуляционного подогрева мазута.
1.3. Выводы.
Глава 2. Теплотехнологические схемы мазутных хозяйств ТЭС на базе
одноступенчатых раздельных схем
2.1. Раздельные схемы мазутных хозяйств ТЭС
2.2. Классификация и методика расчета основных характеристик оборудования теплотехнологических схем циркуляционного подогрева мазута в резервуарных парках
2.3. Перспективы создания новых комбинированных теплотехнологических схем мазутных хозяйств ТЭС на базе раздельных одноступенчатых схем
Глава 3. Математическая модель циркуляционного подогрева мазута в
раздельных теплотехнологических схемах мазутных хозяйств ТЭС мощностью до МВт.
3.1. Постановка задачи
3.2. Математическая модель циркуляционного подогрева мазута в
одном резервуаре
3.3. Математическая модель циркуляционного раздельного подогрева мазута в системах из 4х резервуаров мазутных хозяйств ТЭС
3.4. Задача 1. Определение температуры мазута в резервуарах от времени циркуляционного подогрева при заданных расходах
мазута С0 и в ,4
3.5. Задача 2. О поддержании постоянной температуры мазута в резервуарах
3.6. Задача 3. Нахождение соотношений расходов мазута 1 О0иСП1, обеспечивающих достижение заданных температур
мазута Ц, в резервуарах за период времени тк.

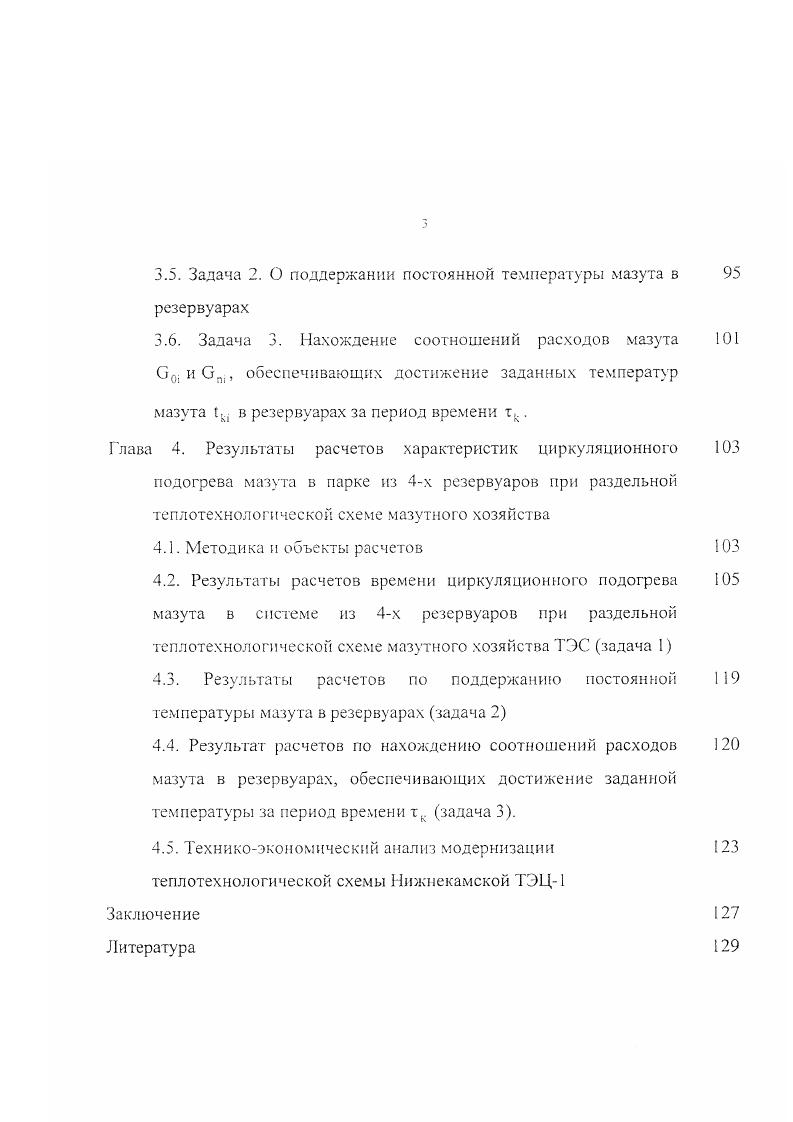

Глава 4. Результаты расчетов характеристик циркуляционного
подогрева мазута в парке из 4х резервуаров при раздельной теплотехнологической схеме мазутного хозяйства
4.1. Методика и объекты расчетов
4.2. Результаты расчетов времени циркуляционного подогрева 5 мазута в системе из 4х резервуаров при раздельной теплотехнологической схеме мазутного хозяйства ТЭС задача
4.3. Результаты расчетов по поддержанию постоянной 9 температуры мазута в резервуарах задача
4.4. Результат расчетов по нахождению соотношений расходов 0 мазута в резервуарах, обеспечивающих достижение заданной температуры за период времени тк задача 3.
4.5. Техникоэкономический анализ модернизации 3 теплотехнологической схемы Нижнекамской ТЭЦ
Заключение
Литература


Они также не учитывают возможные компоновочные решения по обвязке резервуарного парка, направления и возможные схемы движения потоков рабочих сред, номенклатуру резервуаров по объему и конструктивному исполнению. Типовые методики предлагают использовать для расчета всей схемы одни и те же значения коэффициентов теплоотдачи и теплопередачи, не учитывают возможные режимы работы мазутных хозяйств и хранения мазута, взаимное расположение оборудования, различие климатических условиях и т. Все это приводит к большим погрешностям при расчете мазутного хозяйства и завышенным затратам энергии на его содержание. На основании этого можно сделать вывод о необходимости создания математической модели и метола расчета циркуляционного подогрева мазута для одной из наиболее широко распространенных схем мазутного хозяйства ТЭС раздельных одно и двухступенчатых. ТЭС. Разработка и исследование математической модели циркуляционного подогрева мазута в раздельных 4. ТЭС на примере Нижиекамской ТЭЦ1 ОАО Татэнерго. Тепловые электрические станции и Вспомогательное оборудование ТЭС. Нижнекамской ТЭЦ1. Личное участие. Основные результаты получены лично автором под руководством членакорреспондеита РАН Назмеева . Апробации работы. Всероссийской школесеминаре молодых ученых и Казань, октября
Публикации. По теме диссертации опубликовано работ. Объем работы. Диссертация изложена на 5 страницах и состоит из введения, четырех глав, заключения. Работа содержит рисунков и 9 таблиц. Список использованной литературы содержит наименований. ГЛАВА 1. На тепловых электростанциях и котельных применяются три основных теплотехнологические схемы подвода жидкого топлива к форсункам котлов тупиковая, циркуляционная и комбинированная тупиковоциркуляционная рис. Рис. Тупиковая схема применяется, как правило, для небольших котельных, работающих на маловязких мазутах марок М и М в качестве аварийного или растопочного топлива, а также для котельных, потребляющих жидкое топливо как основное, резервное или аварийное. Подогрев топлива до температуры С по такой схеме осуществляется в расходном баке. Это необходимо для того, чтобы давление мазута перед форсункой было не менее 0,ч0, МПа. Типовая тупиковая схема мазутного хозяйства представлена на рис 1. Мазут из основной емкости в холодном состоянии подается в расходную емкость . При этом топливо проходит очистку через фильтры грубой очистки 9. Рис. С. Расходные емкости запрещается устанавливать
над котлами и экономайзерами, а рекомендуется размещать в котельной или вне ее. Затем мазут самотеком поступает через фильтры грубой очистки 4 к насосам 3. Насосы подают мазут в мазутные подогреватели 2. Излишки мазута подаются в расходную емкость 5, где он находится в подогретом состоянии. После подогревателей топливо поступает на сжигание в горелки. Перед сжиганием мазут проходит последнюю стадию очистки в фильтрах тонкой очистки 1. Для поддержания постоянной температуры мазута в схеме предусмотрена циркуляция мазута по напорному мазутопроводу 8 к расходной емкости. Давление в мазутопроводе регулируется клапаном . Расход топлива определяется мазутомером , в качестве которого применяется счетчик ротационного типа или специальное сужающее устройство. При работе котлов вентили на мазутопроводах за горелками котлов закрыты. При остановке котлов эти вентили открываются и включаются в работу линии рециркуляции на расходную емкость. Циркуляционная схема применяется при сжигании высоковязких мазутов, а также, когда котельная работает постоянно на мазуте и кратковременно на газе. На рис. Доставка мазута осуществляется по железной дороге. На эстакаде 2 проводится прием цистерн . Перед сливом необходим предварительный нагрев мазута в цистернах, который осуществляется острым паром с давлением 0,8 1,3 МГТа и температурой 0 0 С, подаваемым из котельной. Из цистерн мазут самотеком сливается в межрельсовый сливной желоб б лоток, расположенный под эстакадой по всей ее длине. Так как сливные желоба имеют уклоны, то по ним мазут самотеком сливается в приемную емкость 7. Она снабжена трубчатыми паровыми подогревателями для поддержания необходимой температуры мазута. Пар в трубчатые паровые подогреватели поступает из котельной.
