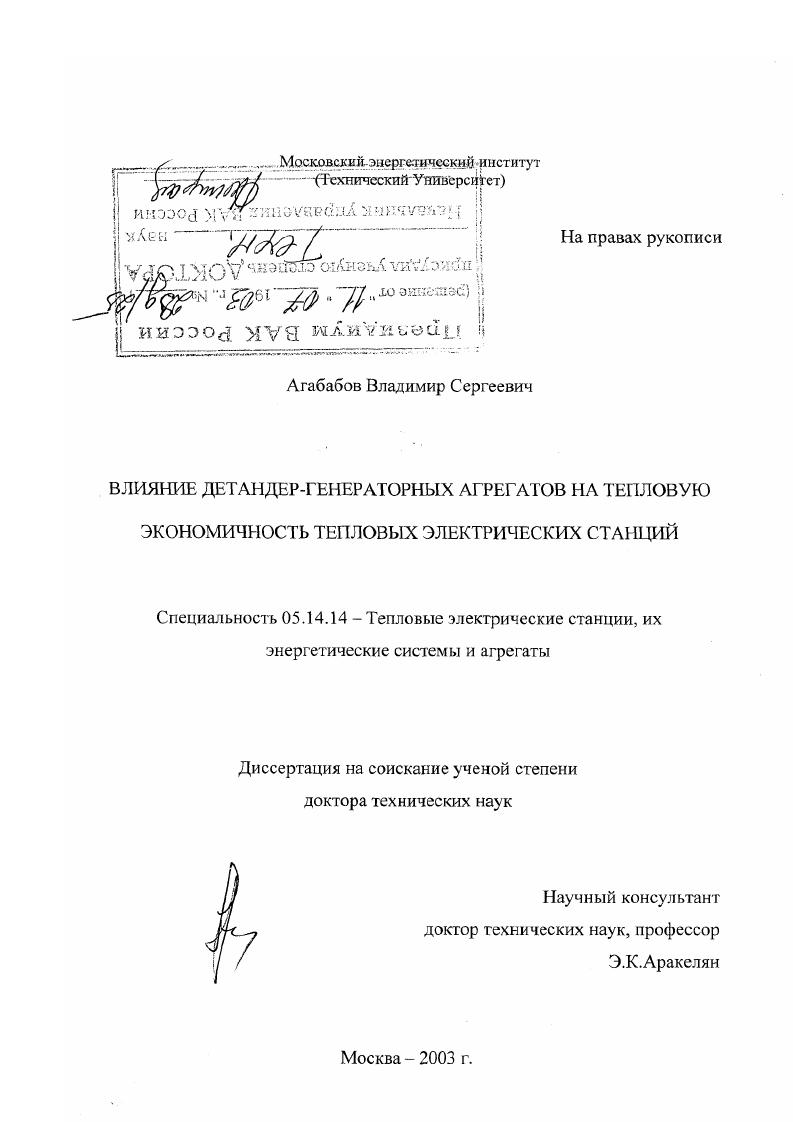

Влияние детандер-генераторных агрегатов на тепловую экономичность тепловых электрических станций

Влияние детандер-генераторных агрегатов на тепловую экономичность тепловых электрических станций

Автор: Агабабов, Владимир Сергеевич

Шифр специальности: 05.14.14

Научная степень: Докторская

Год защиты: 2003

Место защиты: Москва

Количество страниц: 354 с. ил

Артикул: 2606625

Автор: Агабабов, Владимир Сергеевич

Стоимость: 250 руб.

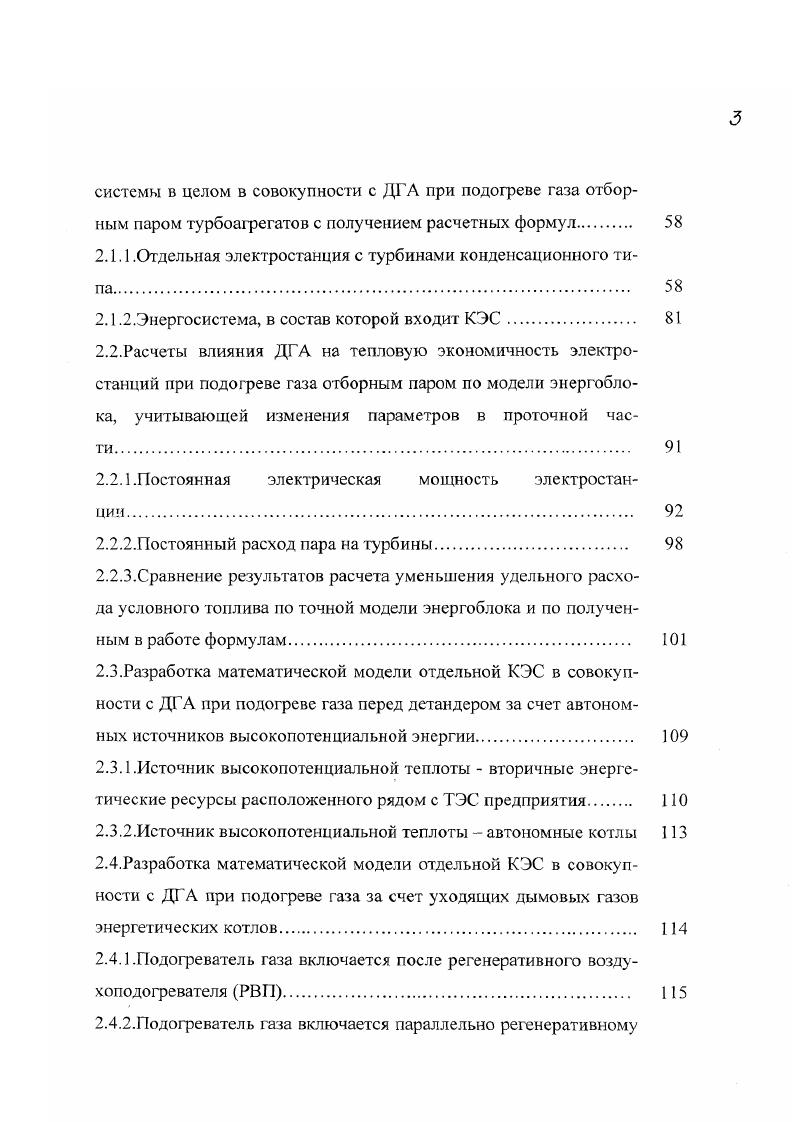

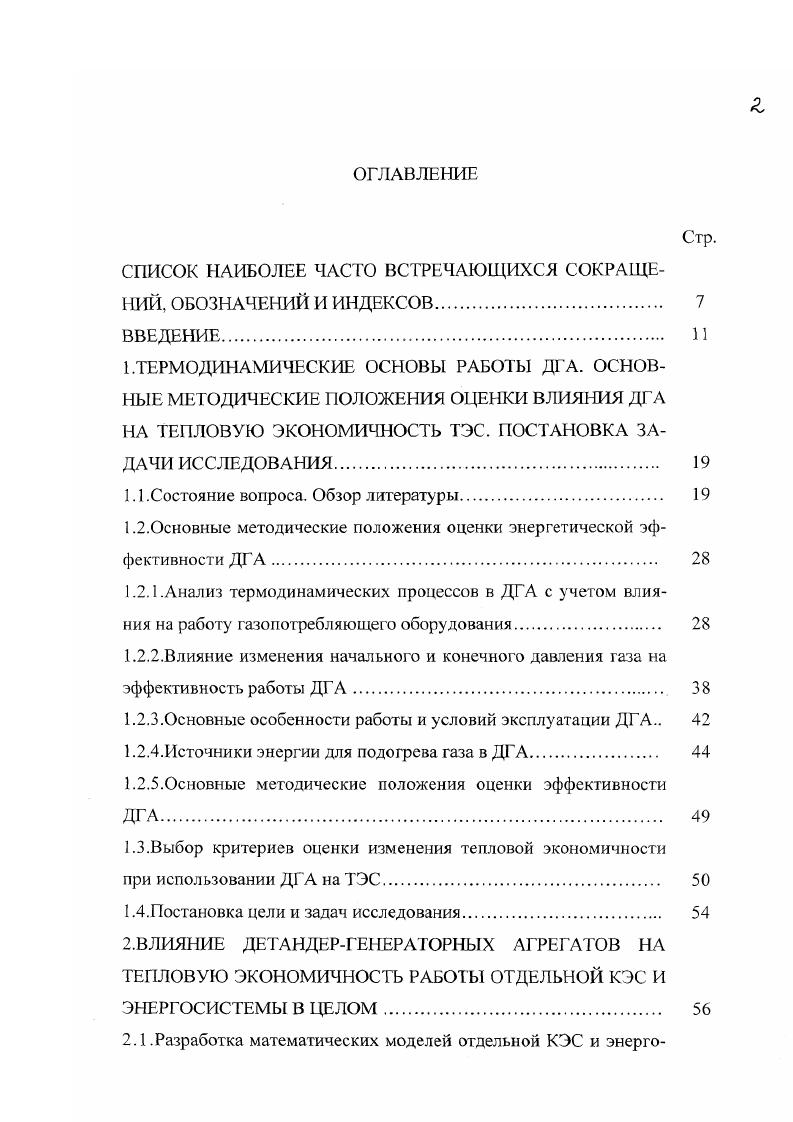

ВВЕДЕНИЕ. ТЕРМОДИНАМИЧЕСКИЕ ОСНОВЫ РАБОТЫ ДГА. ОСНОВНЫЕ МЕТОДИЧЕСКИЕ ПОЛОЖЕНИЯ ОЦЕНКИ ВЛИЯНИЯ ДГА НА ТЕПЛОВУЮ ЭКОНОМИЧНОСТЬ ТЭС. ПОСТАНОВКА ЗАДАЧИ ИССЛЕДОВАНИЯ. Состояние вопроса. Основные методические положения оценки энергетической эффективности ДГА. Основные методические положения оценки эффективности ДГА. ВЛИЯНИЕ ДЕТАНДЕРГЕНЕРАТОРНЫХ АГРЕГАТОВ НА ТЕПЛОВУЮ ЭКОНОМИЧНОСТЬ РАБОТЫ ОТДЕЛЬНОЙ КЭС И ЭНЕРГОСИСТЕМЫ В ЦЕЛОМ. Постоянный расход пара на турбины. Разработка математической модели отдельной КЭС в совокупности с ДГА при подогреве газа перед детандером за счет автономных источников высокопотенциальной энергии. Подогреватель газа включается параллельно регенеративному
Рис. Последняя возможность обусловлена тем, что при существующих в реальных условиях параметрах транспортируемого аза температура газового потока па выходе из детандера при отсутствии подогрева газа перед детандером была бы значительно ниже температуры окружающей среды. Из сказанного ясно, что если в этом случае рассматривать ДГА как отдельный, не связанный с работой газоиспользующего оборудования объект, и не учитывать энергию, которая должна быть затрачена на подогрев газа до той энтальпии, которую он имел бы при дросселировании, то это приведет к значительной ошибке при определении эффективности применения ДГА.


Рассматривая изменения, происходящие с газовым потоком при дросселировании, необходимо учитывать, что энергия, которую газ отдает в топке котла или печи, определяется не только теплотой его сгорания, но и физической теплотой топлива . Поэтому дросселирование потока газа могло бы привести к потерям при дальнейшем его сжигании только в том случае, если бы при нем изменялась физическая теплота топлива очевидно, что теплота сгорания при дросселировании не изменяется. Но, какизвестно 1, энтальпия транспортируемого природного газа, определяющая величину физической теплоты топлива, после практически адиабатического дросселирования на станциях понижения давления не изменяется. При адиабатическом дросселировании теряется лишь
потенциал энергии потока газа, связанный с его высоким по отношению к окружающей среде давлением, который характеризует возможность преобразования энергии потока в механическую энергию в какомлибо устройстве. Поэтому говорить об утилизации безвозвратно теряемой энергии транспортируемого природного газа при дросселировании при дальнейшем его использовании в качестве топлива было бы неправильно. Кроме того, во всех известных нам публикациях при определении эффективности ДГА он рассматривался лишь как отдельный агрегат для производства электроэнергии, и не учитывалось, как газ используется после детандера и какое влияние оказывает изменение его газа параметров после включения ДГА на работу газоиспользующего оборудования по сравнению с существующим дросселированием. Такой методический подход к определению энергетической эффективности ДГА, по нашему мнению, требует уточнения. Под энергетической эффективностью применения ДГА понимается рациональность использования энергетических ресурсов при организации работы установки. Энергетическая эффективность является одной из составляющих общей или техникоэкономической эффективности, включающей в себя также и такие понятия, как капиталовложения, прибыль и т. Как известно, условия использования газового потока после станций понижения давления могут существенно различаться между собой. При транспортировке газа от ГРС до ГРП, расстояние между которыми составляет в некоторых случаях до нескольких десятков километров, энтальпия газа может значительно изменяться что обычно и происходит за счет теплообмена с окружающей средой. При определенных длине и состоянии трубопроводов между ГРС и ГРП проведенные исследования показали , что это расстояние составляет, в среднем, около км энтальпия газового потока перед ГРП будет полностью определяться температурой окружающей среды. Длина же газопроводов от ГРП до потребителей газа обычно невелика несколько сотен метров. ГРП до газоиспользующего оборудования изменяется незначительно. Поэтому в этом случае влияние ДГА на тепловую экономичность работы газонотребляющего оборудования обязательно должно учитываться. Для пояснения сказанного рассмотрим приведенные в ИБдиаграмме на рис. Д Г А. После дросселирования, как уже было отмечено, энтальпия поз ока газа не меняется, и поэтому энтальпии в точках 0 и 1 рис. При снижении давления газа с помощью детандергенераторного агрегата энтальпия газового потока уменьшается за счет преобразования в детандере части энергии газового потока в механическую энергию. При этом возможны несколько различных вариантов организации процесса. Рассмотрим основные из них. Так, при расширении в детандере без подогрева газа перед ним, график процесса изображается линией на рис. При этом происходит снижение энтальпии и температуры газа. Если ДГА применяется для выработки электроэнергии на ГРС, то при достаточной протяженности трубопровода до ГРП энтальпия газа со временем восстановится до первоначальной величины за счет теплообмена с окружающей средой процесс . Если же ДГА установлен на ГРП, то транспортируемый на небольшие расстояния газ не успеет нагреться в трубопроводе за счет теплообмена с окружающей средой, и без организации подогрева газа после детандера физическая теплота топлива, вносимая в топку, окажется меньше, чем при дросселировании, на величину, пропорциональную разности энтальпий АЬ0. Ьо Ь2, и эквивалентную механической энергии детандера.
