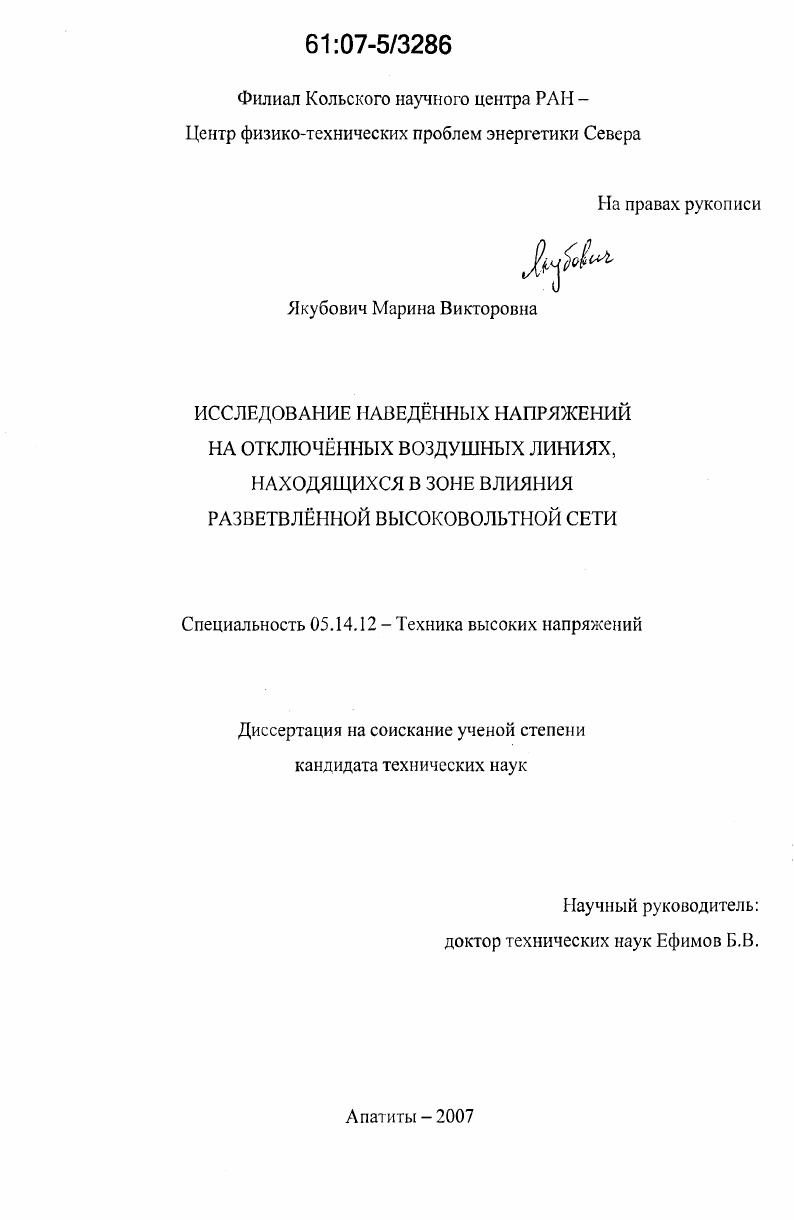

Исследование наведённых напряжений на отключённых воздушных линиях, находящихся в зоне влияния разветвлённой высоковольтной сети

Исследование наведённых напряжений на отключённых воздушных линиях, находящихся в зоне влияния разветвлённой высоковольтной сети

Автор: Якубович, Марина Викторовна

Шифр специальности: 05.14.12

Научная степень: Кандидатская

Год защиты: 2007

Место защиты: Апатиты

Количество страниц: 135 с. ил.

Артикул: 3318381

Автор: Якубович, Марина Викторовна

Стоимость: 250 руб.

Исследование наведённых напряжений на отключённых воздушных линиях, находящихся в зоне влияния разветвлённой высоковольтной сети  Исследование наведённых напряжений на отключённых воздушных линиях, находящихся в зоне влияния разветвлённой высоковольтной сети

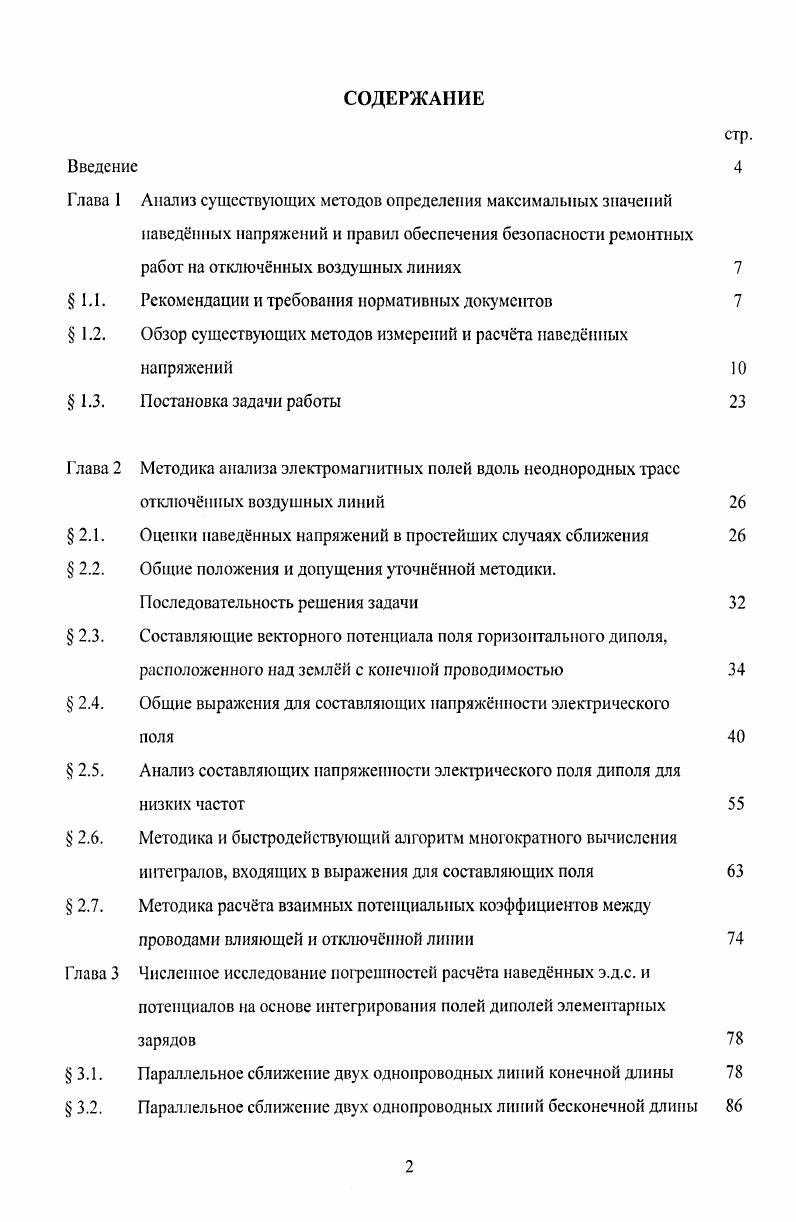

СОДЕРЖАНИЕ
Введение
Глава 1 Анализ существующих методов определения максимальных значений
наведнных напряжений и правил обеспечения безопасности ремонтных работ на отключнных воздушных линиях
1.1. Рекомендации и требования нормативных документов
1.2. Обзор существующих методов измерений и расчта наведнных
напряжений
1.3. Постановка задачи работы
Глава 2 Методика анализа электромагнитных полей вдоль неоднородных трасс
отключнных воздушных линий
2.1. Оценки наведнных напряжений в простейших случаях сближения
2.2. Общие положения и допущения уточннной методики.
Последовательность решения задачи
2.3. Составляющие векторного потенциала поля горизонтального диполя,
расположенного над землй с конечной проводимостью
2.4. Общие выражения для составляющих напряжнности электрического
2.5. Анализ составляющих напряженности электрического поля диполя для
низких частот
2.6. Методика и быстродействующий алгоритм многократного вычисления
интегралов, входящих в выражения для составляющих поля
2.7. Методика расчта взаимных потенциальных коэффициентов между
проводами влияющей и отключнной линии
Глава 3 Численное исследование погрешностей расчта наведнных э.д.с. и
потенциалов на основе интегрирования полей диполей элементарных зарядов
3.1. Параллельное сближение двух однопроводных линий конечной длины
3.2. Параллельное сближение двух однопроводных линий бесконечной длины

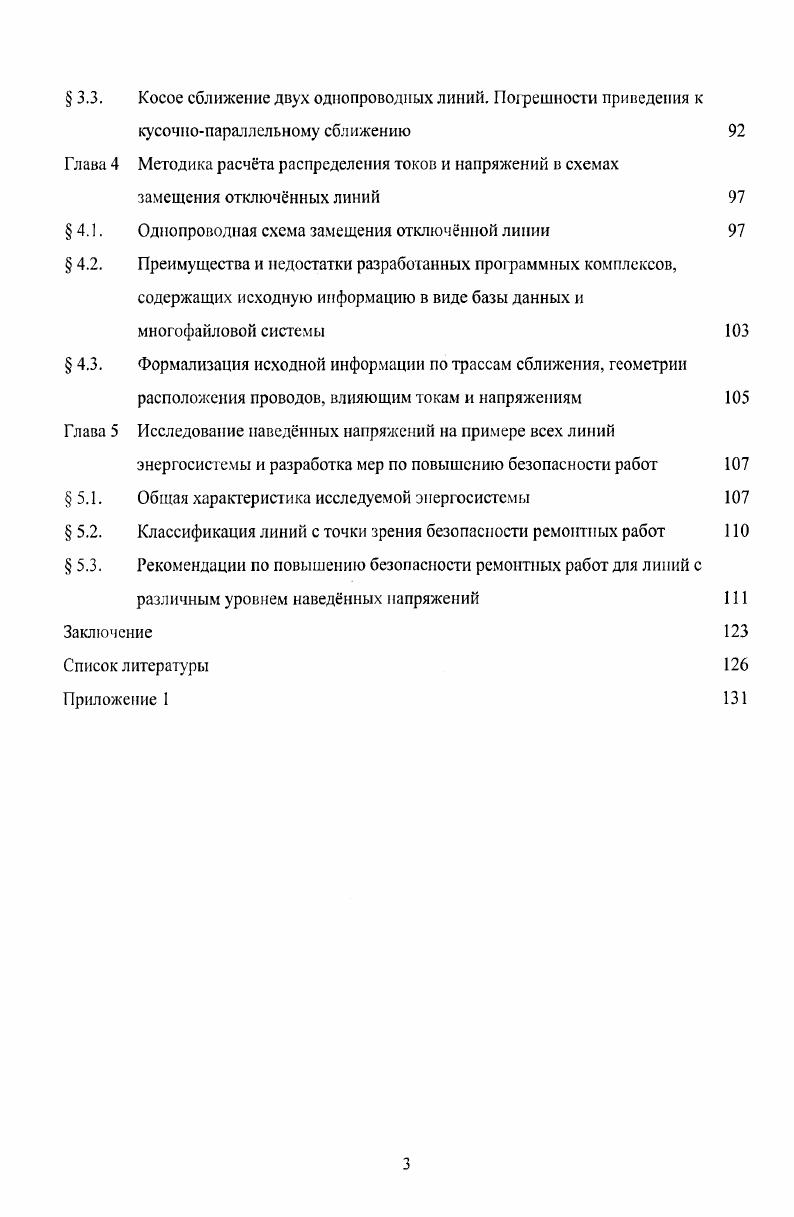

3.3. Косое сближение двух одиопроводных линий. Погрешности приведения к
кусочнопараллельному сближению
Глава 4 Методика расчта распределения токов и напряжений в схемах
замещения отключнных линий
4.1. Однопроводная схема замещения отключнной линии
4.2. Преимущества и недостатки разработанных программных комплексов,
содержащих исходную информацию в виде базы данных и многофайловой системы
4.3. Формализация исходной информации по трассам сближения, геометрии
расположения проводов, влияющим токам и напряжениям
Глава 5 Исследование наведнных напряжений на примере всех линий
энергосистемы и разработка мер по повышению безопасности работ
5.1. Обшая характеристика исследуемой энергосистем ел
5.2. Классификация линий с точки зрения безопасности ремонтных работ
5.3. Рекомендации по повышению безопасности ремонтных работ для линий с
различным уровнем наведнных напряжений
Заключение
Список литературы


В то же время, в "Методических указаниях по измерению наведённых напряжений на отключённых ВЛ, находящихся вблизи действующих ВЛ напряжением кВ и выше и контактной сети электрифицированной железной дороги переменного тока" [] указывается, что измерения наведённых напряжений должны проводиться “заблаговременно”, лишь “по возможности в период передачи но влияющей ВЛ наибольшей мощности”. Затем, путем линейного пересчёта от фактического к наибольшему току, определяется максимальное наведенное напряжение. Можно предложить и другие варианты. В любом случае неясно как организовать измерения дпя различных мест работы при таких иафузках, как определить измерениями зоны по длине линий, в которых может наводиться опасное напряжение. Методические указания” [] на эти и многие другие вопросы ответа не дают. Кроме того, часто наведённые напряжения создаются несколькими влияющими линиями, сближающимися с ремонтируемой ЛЭП одновременно или попеременно на разных участках её трассы. В таких случаях наведённые напряжения являются результатом сложного суммарного действия всех влияющих ЛЭП. Далее, если наведённое напряжение превышает В, рекомендуется применять дополнительные заземления в месте работ для снижения этих напряжений до безопасных значений. Как известно из литературы и подробно рассмотрено в [], сопротивления таких заземлений должны иметь значения не более нескольких Ом. Для большинства промежуточных точек линии (удалённых от мощных контуров подстанций) такие сопротивления дополнительных заземлений в условиях высокоомных фунтов просто невозможно обеспечить. Единственным путём реального обеспечения требований безопасности работ в соответствии с “Межотраслевыми правилами” остаётся заземление линии только в одной точке - месте работ. При этом создаются дополнительные организационные трудности при ремонтах в нескольких, удалённых друг от друга более чем на один пролёт, местах линии. Всегда существует вероятность (случайного) заземления отключённого участка линии во второй точке или по концам, что приводит к резкому росту наведённых напряжений. Кроме того, хотя максимально допустимое сопротивление заземления в месте работ для изолированной по концам линии обычно составляет несколько сот Ом, в ряде особо неблагоприятных случаев оно может снижаться до 0 и менее Ом. Это для особо высокоомных фунтов тоже может стать сложной задачей. Поэтому необходимо по возможности точно определить круг линий, па которых можно работать но обычной для энергосистем схеме - заземление отключённой ЛЭП по концам и дополнительное (контрольное) заземление этой линии в месте работ независимо от фактического наведённого напряжения, и, следовательно, от величины сопротивления этого заземления. В связи со всем вышесказанным важное значение для обеспечения безопасной работы ремонтного персонала на отключённых линиях электропередачи приобретает расчётная оценка возможных величин наведённых напряжений. Вопросу расчётной оценки влияния действующих высоковольтных линий на линии связи и отключённые ЛЭП ещё в -е годы XX века были посвящены публикации М. Костенко [] и М. И. Михайлова []. В последующие годы различные аспекты рассматриваемого вопроса исследовались многими авторами и обсуждались в печати [1,3, , - ]. Ещё в году Костиковым В. У. в [] были изложены "основы общей теории влияний линий электропередачи на линии связи и подземные металлические сооружения при неоднородной структуре земли". Автор, в частности, предлагает рассматривать ЛЭП как совокупность полей элементарных источников, в качестве которых принимаются изолированный от земли диполь и точечный источник переменного тока, гальванически связанный с землёй. Соответственно, результирующее иоле линейного проводника определяется по принципу суперпозиции полей указанных источников. Однако, полученные выражения для потенциала и напряженности поля элементарных источников громоздки и решения их сложны. При этом, по словам автора, следует учитывать тот факт, что величина кажущегося сопротивления различна при расчётах индуктивного и гальванического влияния. Предложенная теория даёт возможность через решения для электромагнитного ноля ЛЭП определить величины наведённых э. Однако в [] изложен лишь общий подход к проблеме и не описывается подробно практический метод определения наведённых напряжений.
