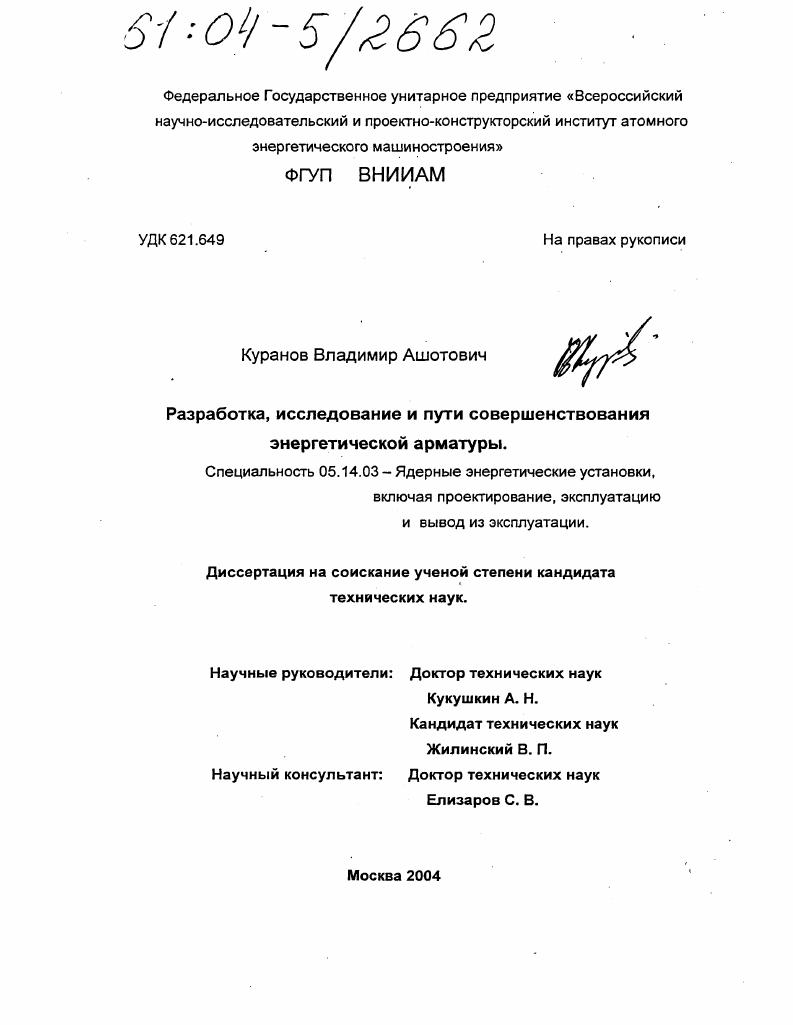

Разработка, исследование и пути совершенствования энергетической арматуры

Разработка, исследование и пути совершенствования энергетической арматуры

Автор: Куранов, Владимир Ашотович

Шифр специальности: 05.14.03

Научная степень: Кандидатская

Год защиты: 2004

Место защиты: Москва

Количество страниц: 200 с. ил.

Артикул: 2626466

Автор: Куранов, Владимир Ашотович

Стоимость: 250 руб.

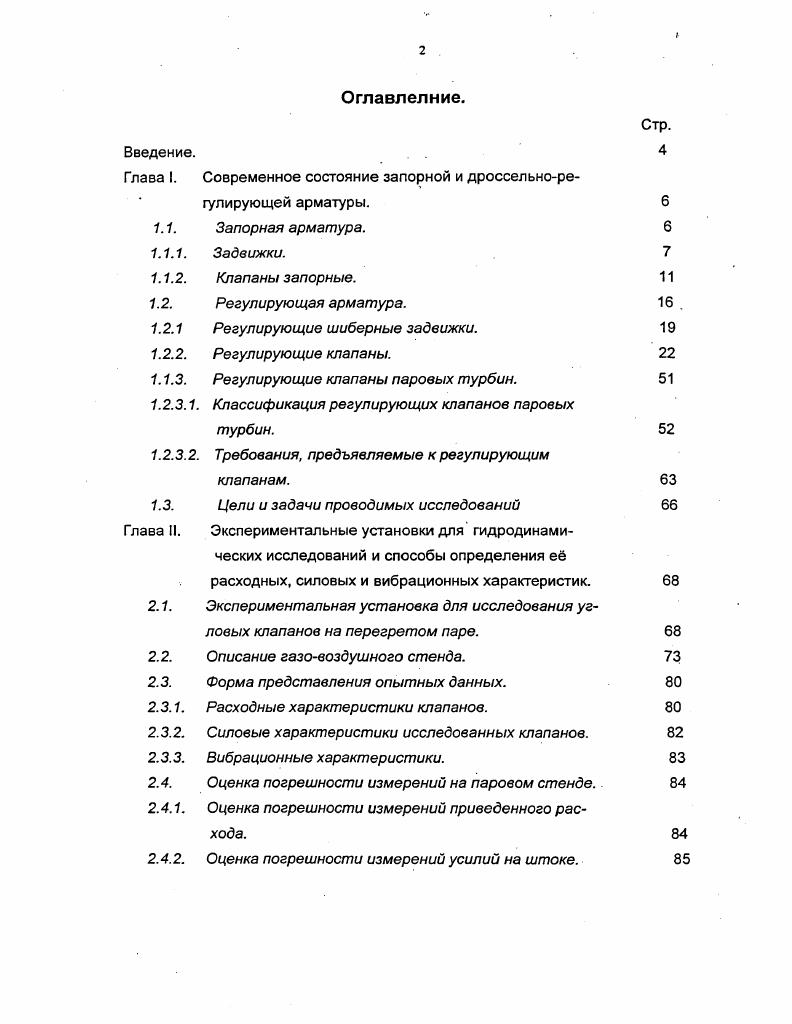

Оглавлелние. Введение. Глава I. Запорная арматура. Задвижки. Клапаны запорные. Регулирующая арматура. Регулирующие шиберные задвижки. Регулирующие клапаны. Регулирующие клапаны паровых турбин. Глава II. Экспериментальная установка для исследования угловых клапанов на перегретом паре. Описание газовоздушного стенда. Форма представления опытных данных. Расходные характеристики клапанов. Силовые характеристики исследованных клапанов. Вибрационные характеристики. Оценка погрешности измерений приведенного расхода. Оценка погрешности измерений усилий на штоке. Глава III. Глава IV. Глава V. Выводы. Литература. Разработка и результаты исследования новых образцов дроссельнорегулирующей арматуры. Исследования запорнодроссельных клапанов и новая их модификация. Новый прямоточный запорнодроссельный клапан. Пути гашения пульсаций потока за арматурой. Пути гашения пульсаций за проходными клапанами. Использование вихрегасителей для снижения пульсаций потока за шиберными регуляторами расхода. Композитные материалы и возможности замены ими стальных деталей арматуры.


Запирающий элемент клапанов представляет собой либо плунжер, либо тарелку, которая перемешается штоком или шпинделем в направлении, перпендикулярном плоскости седла. При высоких параметрах среды они устанавливаются на трубопроводах с Ду мм. На трубопроводах средних и низких параметров используются клапаны с условным проходом Ду 0мм. Отмеченное ограничение связано с тем, что запирающий элемент тарелка или плунжер воспринимает и передает на шпиндель усилие от полного перепада давления среды. Собственно при больших давлениях усилия на шпинделе становятся очень большими и клапан становится трудноуправляемым. Рис. Затвор с самоустанавливакнцимися уплотнительными кольцами на самом затворе
Рис. Эти отрицательные качества клапанов могут быть существенно снижены при использовании различных схем разгрузки запорного органа от действующего перепада давления, а при учете особенностей движения потока в каналах сложной формы снижены и коэффициенты гидравлического сопротивления. Такие решения достаточно широко используются в стопорных и регулирующих клапанах паровых турбин, но этот тип арматуры исторически оказался выделен в отдельную группу и его, обычно, не включают в перечень энергетической арматуры. Более подробно этот вопрос будет рассмотрен далее. Для полного открытия его необходимо переместить всего на от диаметра седла. В то же время для открытия шиберной задвижки клин или диск должен быть поднят практически на весь диаметр трубопровода. По этой причине клапаны имеют заметно меньшую габаритную высоту, чем задвижка того же проходного диаметра. Однако, длина клапана между соединительными фланцами оказывается существенно большей, чем у задвижек. К преимуществам рассматриваемого типа арматуры следует отнести и е большую надежность, и плотность перекрытия трубопроводов в закрытом состоянии. В зависимости от расположения клапанов на трубопроводе они делятся на клапаны проходные рис. В большинстве случаев рабочая среда подводится под тарелку рис. При подаче среды на тарелку клапана шток работает на разрыв. Кроме того, при подаче среды на тарелку сальники клапана постоянно находятся под давлением, что значительно снижает срок их службы. Как уже отмечалось выше, с целью снижения усилий, необходимых для открытия клапана в некоторых конструкциях используют либо внутренний рис. При внутреннем обводе рис. Рис. Рис. В случае наружного обвода рис. При их открытии также достигается снижение перепада давления на тарелки или плунжер основного клапана и уменьшается необходимое усилие для его открытия. Подобные системы внешней разгрузки используются и на задвижках большого диаметра. Типичный запорный клапан плунжерного типа показан на рис. В данном случае клапан перекрывается конической поверхностью, выполненной непосредственно на штоке. При этом в открытом положении клапана поток дважды поворачивается на , что приводит к довольно большому гидравлическому сопротивлению. Столь же сложную форму имеют и запорные клапана ОАО Красный котельщик с тарельчатым запорным органом рис. Условно картина течения среды в проходных и угловых клапанах показана на рис. Действительное течение оказывается намного более сложным и возмущение, которое вносят клапаны в поток только весьма условно можно называть местным. Обычно они захватывают очень большие линейные участки трубопроводов. Однако, более существенные возмущения вносит не запорная, а регулирующая арматура. Регулирующая арматура. Регулирующая арматура призвана обеспечить регулирование рабочих процессов энергетических установок путем изменения расхода рабочих сред. В свом большинстве это изменение расхода осуществляется в результате дросселирования потока жидкости или газа при их движении в используемой арматуре. По назначению различают регулирующую, дроссельную, запорнорегулирующую и запорнодроссельную арматуру. По виду арматура делится на задвижки, клапаны, краны, дисковые затворы и дроссельные устройства. По конфигурации запирающего элемента различают шиберную, золотниковую, игольчатую и дисковую арматуру. Рнс. Рис. Рис.
