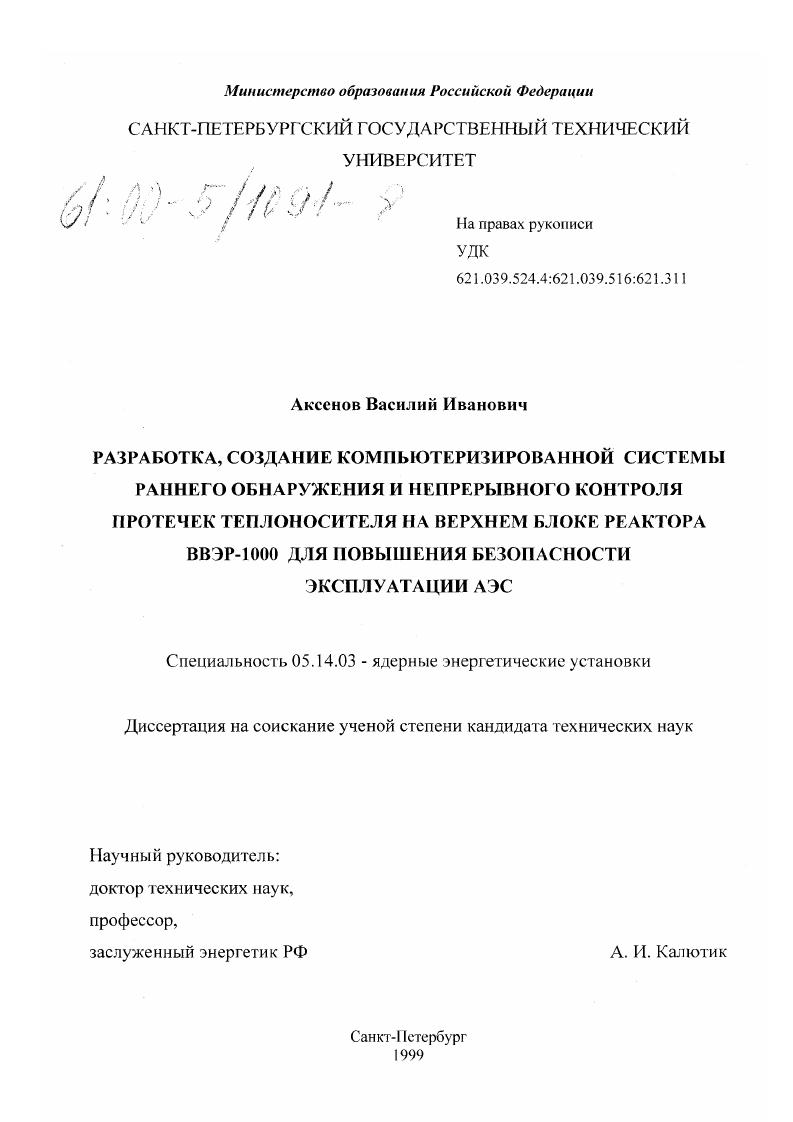

Разработка, создание компьютеризированной системы раннего обнаружения и непрерывного контроля протечек теплоносителя на верхнем блоке реактора ВВЭР-1000 для повышения безопасности эксплуатации АЭС

Разработка, создание компьютеризированной системы раннего обнаружения и непрерывного контроля протечек теплоносителя на верхнем блоке реактора ВВЭР-1000 для повышения безопасности эксплуатации АЭС

Автор: Аксенов, Василий Иванович

Шифр специальности: 05.14.03

Научная степень: Кандидатская

Год защиты: 1999

Место защиты: Санкт-Петербург

Количество страниц: 288 с. ил.

Артикул: 256404

Автор: Аксенов, Василий Иванович

Стоимость: 250 руб.

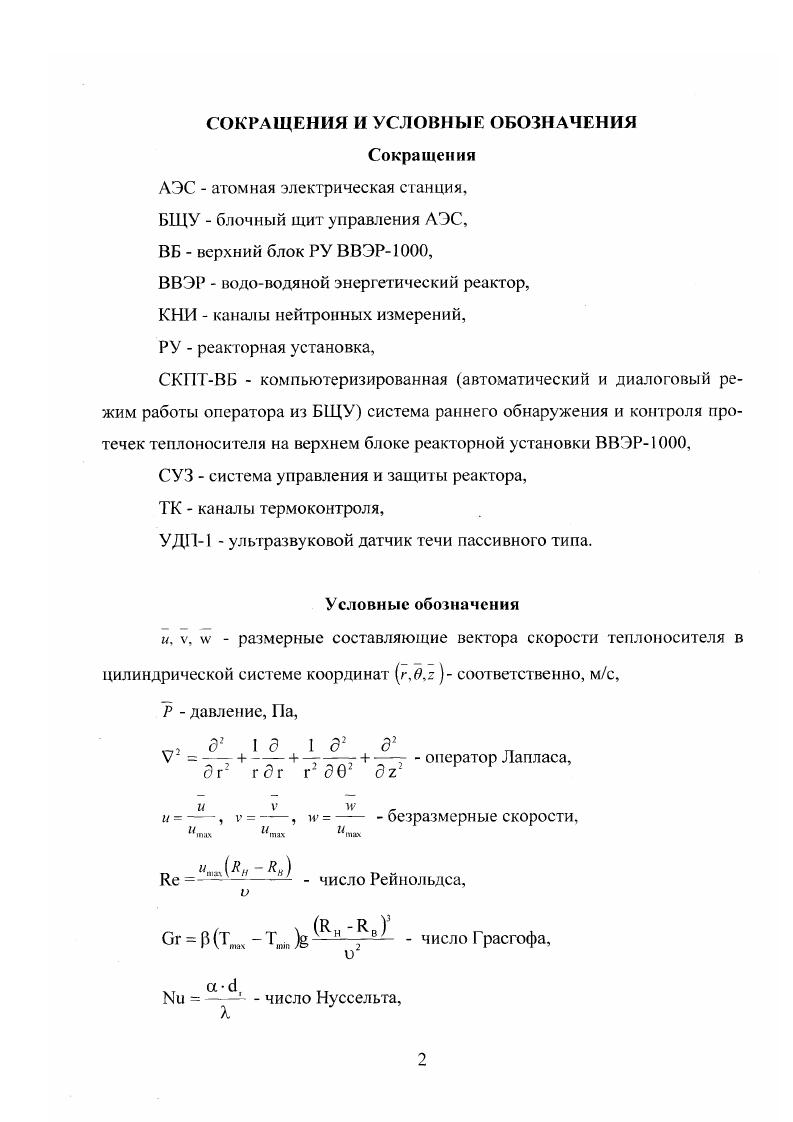

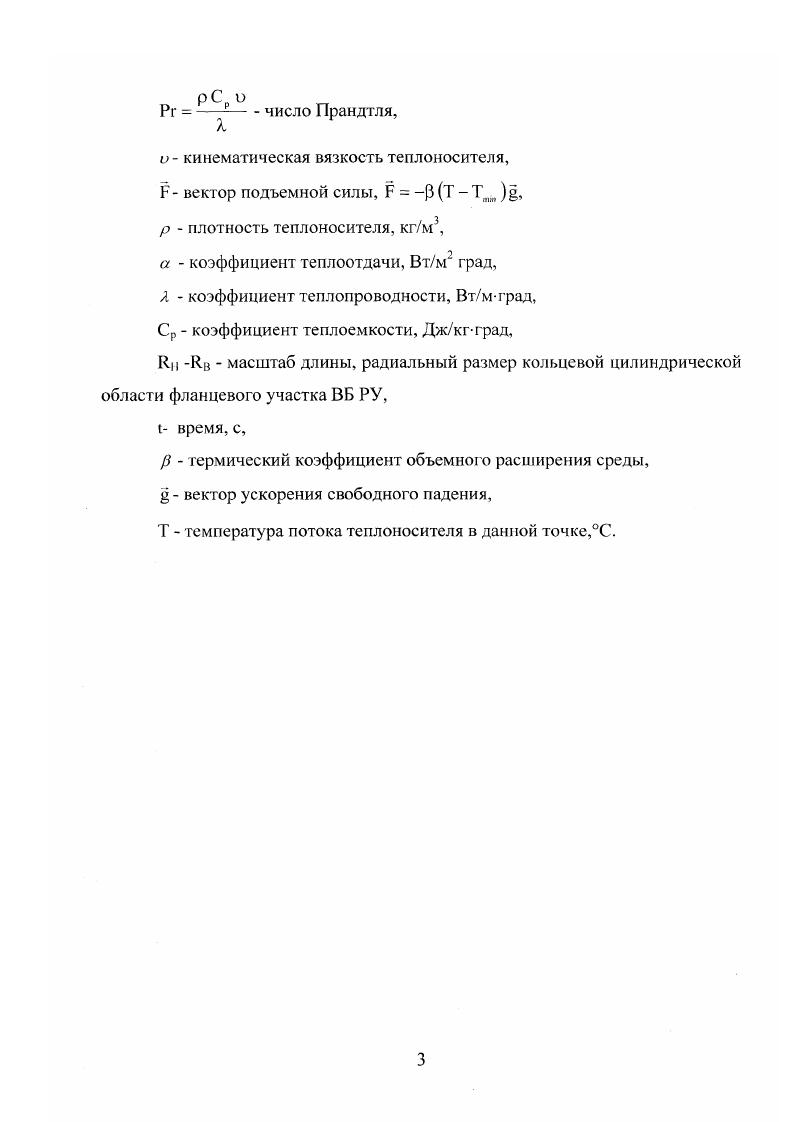

УД 1 ультразвуковой датчик течи пассивного типа. Ке число Рейнольдса,
О Р Т1ПЛХ Тш число Грасгофа. Т температура потока теплоносителя в данной точке,С. В процессе градуировки определяется диапазон потоков, в котором сохраняется линейность градуировочной характеристики. Проверка градуировки в процессе эксплуатации осуществляется с помощью калиброванных течей, одна из их конструкций показана на рис. Она представляет собой стеклянный баллон 1, заполненный гелием при давлении Па. В баллон впаяна через проход 2 кварцевая трубка 3. Гелий диффундирует сквозь плавленый кварц. Для потоков 69 м3Пас проверка течей может производиться один раз в год. Примером косвенного метода измерения газовых потоков является тепловой метод. Теплопередача в области низкого вакуума при вынужденной конвекции зависит от скорости течения газа, а температура нагретой нити, следовательно, от потока газа. В связи с тем, что точный расчет зависимости между температурой и газовым потоком выполнить сложно, градуируют тепловой потокомер по абсолютному прибору.


Теплопередача в области низкого вакуума при вынужденной конвекции зависит от скорости течения газа, а температура нагретой нити, следовательно, от потока газа. В связи с тем, что точный расчет зависимости между температурой и газовым потоком выполнить сложно, градуируют тепловой потокомер по абсолютному прибору. На рис. Поток газа, откачиваемый насосом 5, измеряется по перепаду давления на диафрагме 3 известной проводимости и. Диафрагма установлена в измерительном колпаке 6, рекомендуемые размеры которого показаны на рисунке. Давления измеряются соответственно манометрами 2 и 4. Регулировка потока газа осуществляется с помощью натекателя 1, подключенного к вспомогательной теплоэнергетической системе. С
Рис. Конструкция калибровочной течи
Рабочее давление вспомогательной теплоэнергетической системы больше, чем основной. Производительность насоса или газовый поток, проходящий через его входной патрубок, рассчитывается по уравнению 1. Рис. А площадь проходного сечения, Г температура газа, Т3К, 1 длина проходного участка протечки. Для расширения пределов измерения проводимость диафрагмы можно изменять непрерывно, например, с помощью конструкции ирисовой диафрагмы, применяемой в фотоаппаратах, или ступенчато, используя повторные диски с отверстиями различных диаметров. Для элементов с малой проводимостью вместо отверстий, изготовление которых сопровождается технологическими трудностями обеспечения формы, используют длинный трубопровод капилляр. Метод постоянного давления. Схема измерения газового потока методом постоянного давления, использующая жидкую бюретку, показана на рис.
