Разработка способов определения места однофазного замыкания в сетях (6-10) кВ газовой промышленности

Разработка способов определения места однофазного замыкания в сетях (6-10) кВ газовой промышленности

Автор: Михель, Александр Альбертович

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2008

Место защиты: Новосибирск

Количество страниц: 117 с. ил.

Артикул: 4179369

Автор: Михель, Александр Альбертович

Стоимость: 250 руб.

Разработка способов определения места однофазного замыкания в сетях (6-10) кВ газовой промышленности  Разработка способов определения места однофазного замыкания в сетях (6-10) кВ газовой промышленности

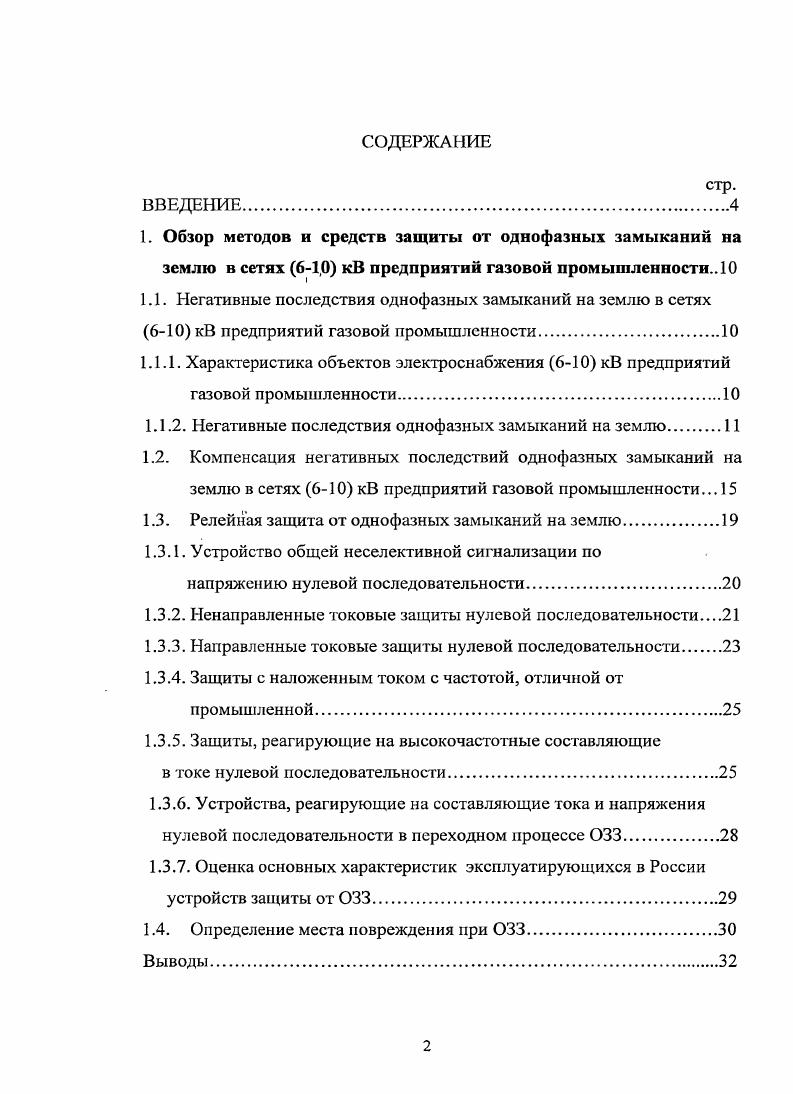

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. Обзор методов и средств защиты от однофазных замыканий на землю в сетях 61,0 кВ предприятий газовой промышленности
1.1. Негативные последствия однофазных замыканий на землю в сетях 6 кВ предприятий газовой промышленности.
1.1.1. Характеристика объектов электроснабжения 6 кВ предприятий газовой промышленности
1.1.2. Негативные последствия однофазных замыканий на землю
1.2. Компенсация негативных последствий однофазных замыканий на землю в сетях 6 кВ предприятий газовой промышленности.
1.3. Релейная защита от однофазных замыканий на землю
1.3.1. Устройство общей неселективной сигнализации по напряжению нулевой последовательности
1.3.2. Ненаправленные токовые защиты нулевой последовательности
1.3.3. Направленные токовые защиты нулевой последовательности
1.3.4. Защиты с наложенным током с частотой, отличной от промышленной.
1.3.5. Защиты, реагирующие на высокочастотные составляющие
в токе нулевой последовательности.
1.3.6. Устройства, реагирующие на составляющие тока и напряжения нулевой последовательности в переходном процессе 3.
1.3.7. Оценка основных характеристик эксплуатирующихся в России устройств защиты от 3 .
1.4. Определение места повреждения при 3
Выводы.
2. Разработка методов и средств защиты от однофазных замыканий на землю в сетях 6 кВ предприятий газовой промышленности
2.1. Методы защиты от однофазных замыканий на компрессорных станциях
2.1.1. Перенапряжения при 3
2.1.2. Феррорезонансные явления
2.1.3. Однофазные замыкания на землю налипни ЭХЗ.
2.1.4. Защита от 3 двигателей компрессоров.
2.1.5. Особенности работы защиты от 3 при наличии
пучка кабелей.
2.1.6. Защиты от 3 секционных вводов РУ кВ
Выводы.
3. Отыскание мест повреждения на воздушных ЛЭП
эл ектрохимзащиты.
3.1. Экспериментальные исследования переходных процессов при
однофазных искусственных замыканиях на землю
на В Л кВ ЭХЗ
3.2. Обработка результатов проведнных экспериментов.
3.3. Компьютерное моделирование переходного процесса
замыкания на землю В Л кВ.
Выводы.
ЗАКЛЮЧЕНИЕ
Список использованных источников


При этом в ряде случаев, например, при падении на землю оборванного провода воздушной линии, рассматриваемая защита от 3 является практически единственным средством, уменьшающим вероятность случайного попадания человека иод напряжение прикосновения или шага. Однако по статистике на % российских подстанций такого класса напряжения вообще отсутствуют селективные устройства защиты от 3 [7]. Есть только сигнализация по признаку появления напряжения нулевой последовательности на сборных шинах и повреждённое присоединение приходится выявлять путём поочерёдного отключения потребителей. Эффективность же тех защит, которые эксплуатируются на оставшихся % подстанций, очень низка, и, например, по оценкам некоторых специалистов не превышает трёх баллов по пятибалльной шкале [8]. Таким образом, в настоящее время задача совершенствования защит от однофазных замыканий на землю в рассматриваемых сетях является весьма актуальной. Принципиально новые возможности с точки зрения повышения эффективности таких защит появляются при резистивном заземлении нейтрали сети, которое в последние годы всё чаще используется в энергосистемах [8-]. Наличие в нейтрали сети заземляющего резистора приводит к снижению уровня перенапряжений, практически исключает возникновение феррорезонанса, а также даёт возможность построения селективной защиты от замыканий на землю, так как появляется устойчивый признак - активный ток, протекающий через повреждённое присоединение при 3. Нель работы и задачи исследования. Целью работы является разработка и исследование характеристик средств защиты от однофазных замыканий на землю в сетях (6-) кВ предприятий газовой промышленности. Методы исследования: математическое моделирование на базе теории электрических цепей; лабораторные экспериментальные исследования; моделирование на ЭВМ в системе схемотехнического моделирования; проверка результатов исследования при проведении натурных испытаний в условиях реальной эксплуатации. Практическая ценность работы. Разработанные алгоритмы, методы и технические средства поиска места повреждения позволяют оценить расстояние от питающей подстанции до точки замыкания на протяженных воздушных ЛЭП. Это дает возможность значительно ограничить зону обхода линии ремонтным персоналом и, тем самым, сократить время работы электропередачи и всей примыкающей сети в режиме 3. Устройство, реализующее разработанный алгоритм, установлено в опытную эксплуатацию на подстанции «Демьянская». Результаты исследований сигналов в защитах от замыканий на землю, эксплуатирующихся на пучках кабелей, позволили усовершенствовать схему соединений вторичных обмоток кабельных трансформаторов тока нулевой последовательности, а также разработать схему устройства защиты, способной контролировать исправность контактных соединений фаз кабелей в месте их подключения. Использование такого устройства позволит снизить риск неправильных действий защиты от 3, а также предотвратить выход кабелей из строя раньше расчётного срока. Достоверность результатов подтверждается хорошим соответствием итогов аналитических исследований, лабораторных экспериментов и натурных испытаний. Апробация работы. Основные положения и результаты диссертационной работы докладывались и обсуждались на научных семинарах кафедры «Электрические станции» Новосибирского государственного технического университета (НГТУ); на -ой Всероссийской научно-технической конференции «Энергетика: экология, надёжность, безопасность» (г. Томск, гг. Ограничение перенапряжений. Режимы заземления нейтрали. Электрооборудование сетей 6- кВ. Новосибирск. XXVIII сессии всероссийского семинара «Кибернетика энергетических систем». Новочеркасск, ), на пятой всероссийской научно-технической конференции «Ограничение перенапряжений. Режимы заземления нейтрали. Электрооборудование сетей 6- кВ. Новосибирск. Публикации. По результатам выполненных исследований опубликовано 6 печатных работ. Объём и структура работы. Основное содержание диссертации изложено на 0 страницах, содержит рисунков и таблиц. Работа состоит из введения, трех глав, заключения и приложений. Список использованных источников содержит наименований.
