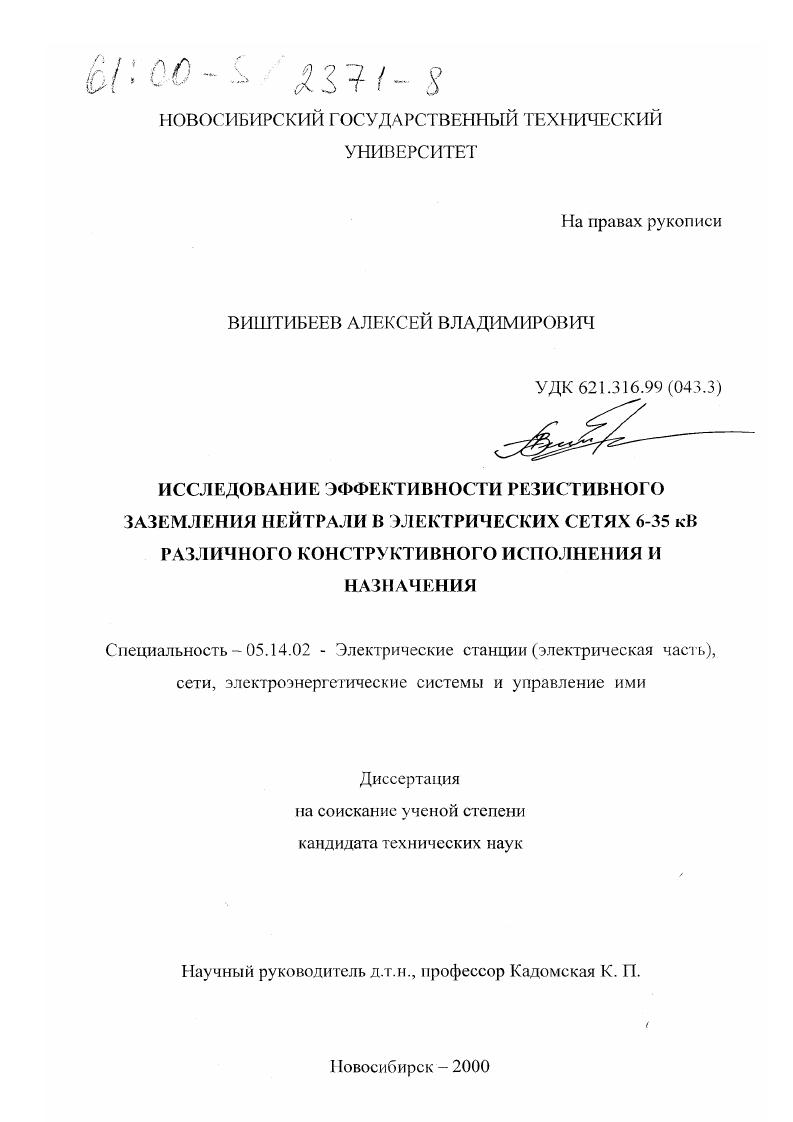

Исследование эффективности резистивного заземления нейтрали в электрических сетях 6-35 кВ различного конструктивного исполнения и назначения

Исследование эффективности резистивного заземления нейтрали в электрических сетях 6-35 кВ различного конструктивного исполнения и назначения

Автор: Виштибеев, Алексей Владимирович

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2000

Место защиты: Новосибирск

Количество страниц: 207 с. ил.

Артикул: 263743

Автор: Виштибеев, Алексей Владимирович

Стоимость: 250 руб.

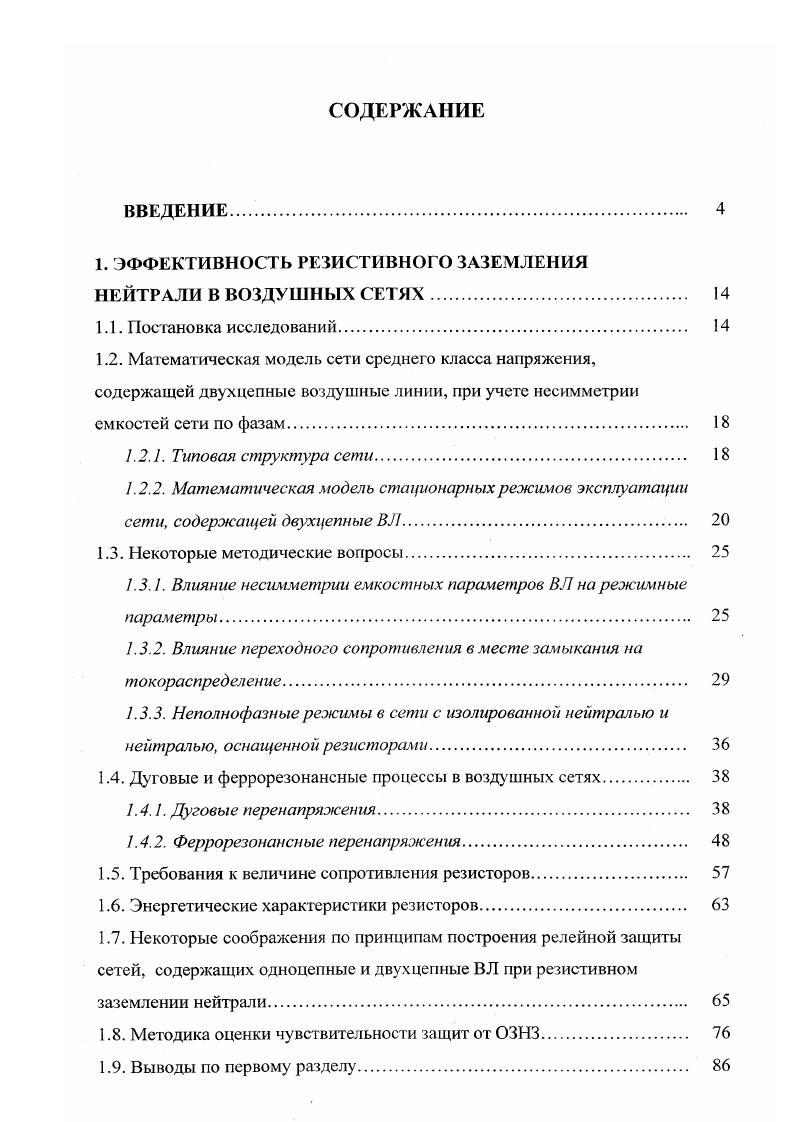

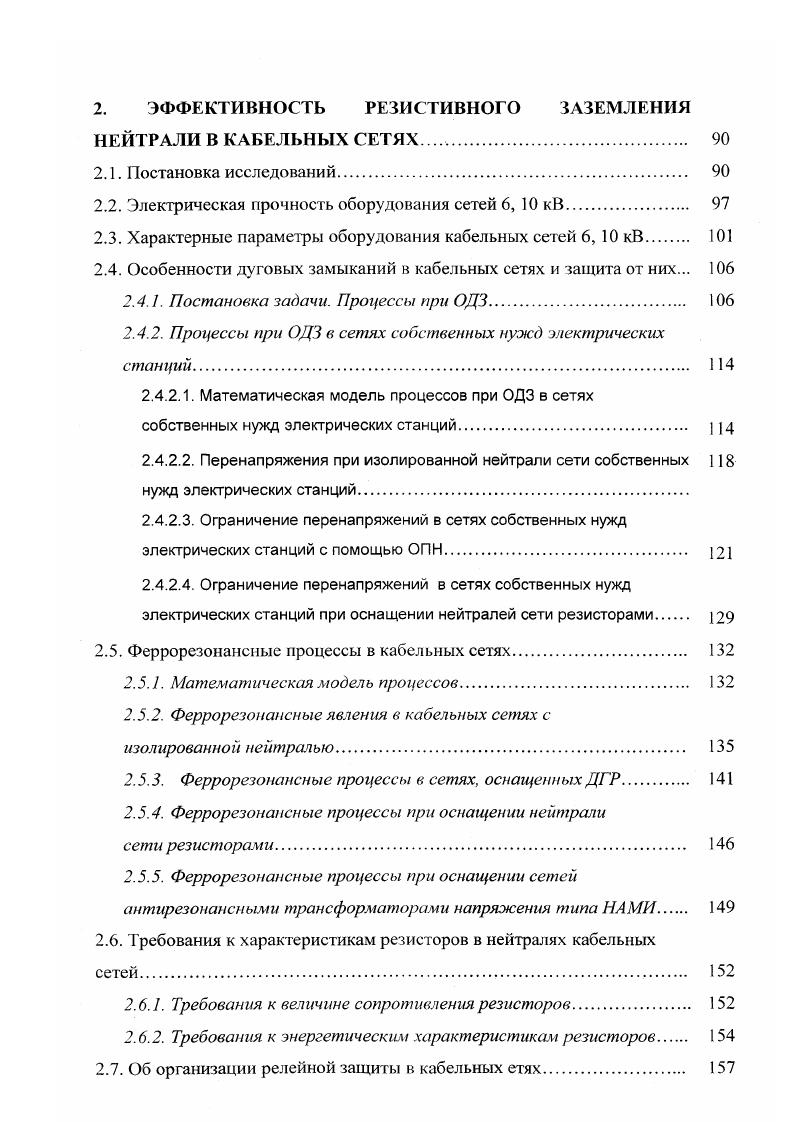

ВВЕДЕНИЕ. Типовая структура сети. Некоторые методические вопросы. Влияние несимметрии емкостных параметров ВЛ на режимные параметры. Влияние переходного сопротивления в месте замыкания на токораспределение. Неполнофазные режимы в сети с изолированной нейтралью и нейтралью, оснащенной резисторами. Дуговые перенапряжения. Требования к величине сопротивления резисторов. Энергетические характеристики резисторов. Некоторые соображения по принципам построения релейной защиты сетей, содержащих одноцепные и двухцепные ВЛ при резистивном заземлении нейтрали. Методика оценки чувствительности защит от ОЗНЗ. ЭФФЕКТИВНОСТЬ РЕЗИСТИВНОГО ЗАЗЕМЛЕНИЯ НЕЙТРАЛИ В КАБЕЛЬНЫХ СЕТЯХ. Постановка исследований. Электрическая прочность оборудования сетей 6, кВ. Характерные параметры оборудования кабельных сетей 6, кВ. Особенности дуговых замыканий в кабельных сетях и защита от них. Постановка задачи. Процессы при ОДЗ. Математическая модель процессов при ОДЗ в сетях собственных нужд электрических станций. Перенапряжения при изолированной нейтрали сети собственных нужд электрических станций.


Ограничение перенапряжений в сетях собственных нужд электрических станций при оснащении нейтралей сети резисторами. Феррорезонансные процессы в кабельных сетях. Математическая модель процессов. Феррорезонансные процессы в сетях, оснащенных ДГР. Феррорезонансные процессы при оснащении сетей антирезонансными трансформаторами напряжения типа НАМИ. Об организации релейной защиты в кабельных етях. ВЛ, показал, что с точки зрения расчетных схем нулевой последовательности, в которых определяются токи в сети при ОЗНЗ, возможны режимы совместной и раздельной эксплуатации цепей. В табл. Таблица 1. Очевидно, что распределение токов по фидерам при ОЗТ зависит от режима эксплуатации сети. Следует отметить, что предпочтительным режимом является режим раздельной эксплуатации цепей ВЛ в схеме нулевой последовательности. Как правило, цепи ВЛ кВ подвешены на металлических или железобетонных опорах, причем, каждая цепь расположена вертикально подвеска типа бочка. Поэтому несимметрия фаз цепи достаточно велика. Приведем пример величин частичных емкостей на землю, межфазных и межцепных для железобетонных опор ВЛ, отходящих от типовой подстанции кВ сети промышленного Севера Западной Сибири пст УстьБалык Нефтеюганских распределительных сетей. Принята следующая нумерация проводов на опоре 1, 2 и 3 верхняя средняя и нижняя фазы одной цепи 4, 5 и 6 соответствующие фазы второй цени. Величины частичных емкостей приведены в табл. Таблица 1. Все упомянутые режимы могут быть рассчитаны при изолированных нейтралях сети, при заземлении нейтралей через ДГР или резисторы.
