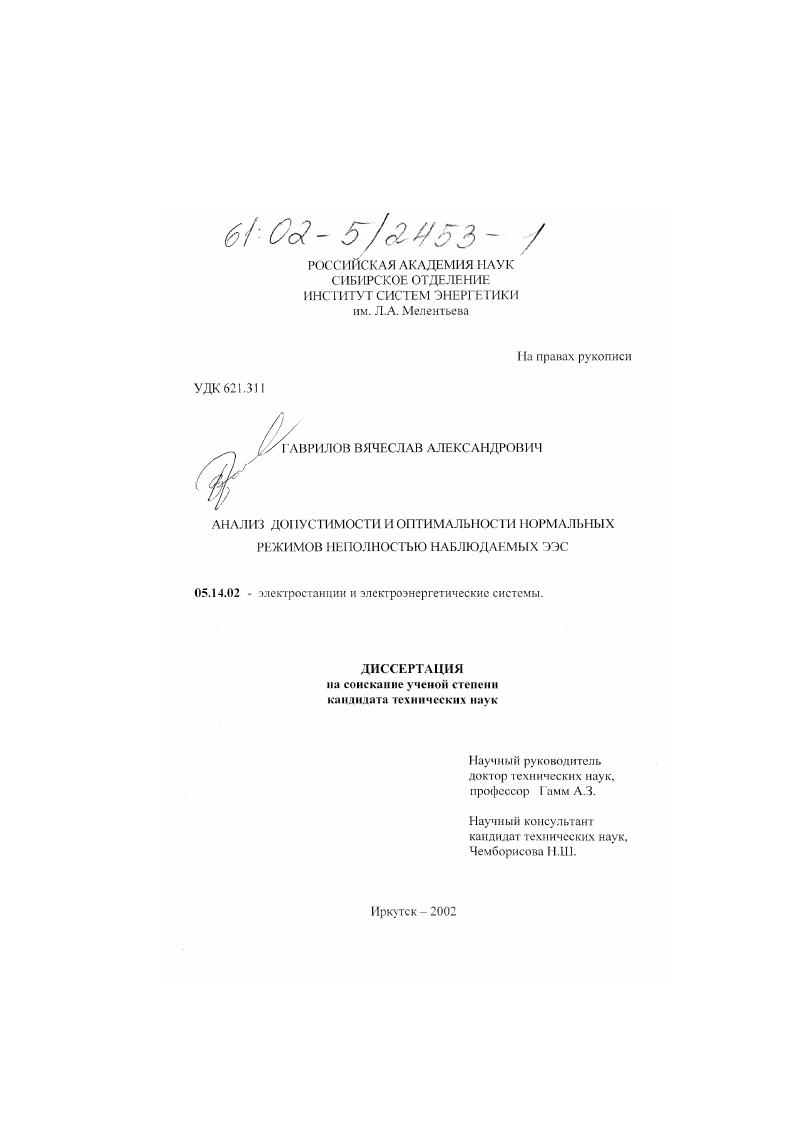

Анализ допустимости и оптимальности нормальных режимов неполностью наблюдаемых ЭЭС

Анализ допустимости и оптимальности нормальных режимов неполностью наблюдаемых ЭЭС

Автор: Гаврилов, Вячеслав Александрович

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2002

Место защиты: Иркутск

Количество страниц: 132 с.

Артикул: 2296689

Автор: Гаврилов, Вячеслав Александрович

Стоимость: 250 руб.

Анализ допустимости и оптимальности нормальных режимов неполностью наблюдаемых ЭЭС  Анализ допустимости и оптимальности нормальных режимов неполностью наблюдаемых ЭЭС

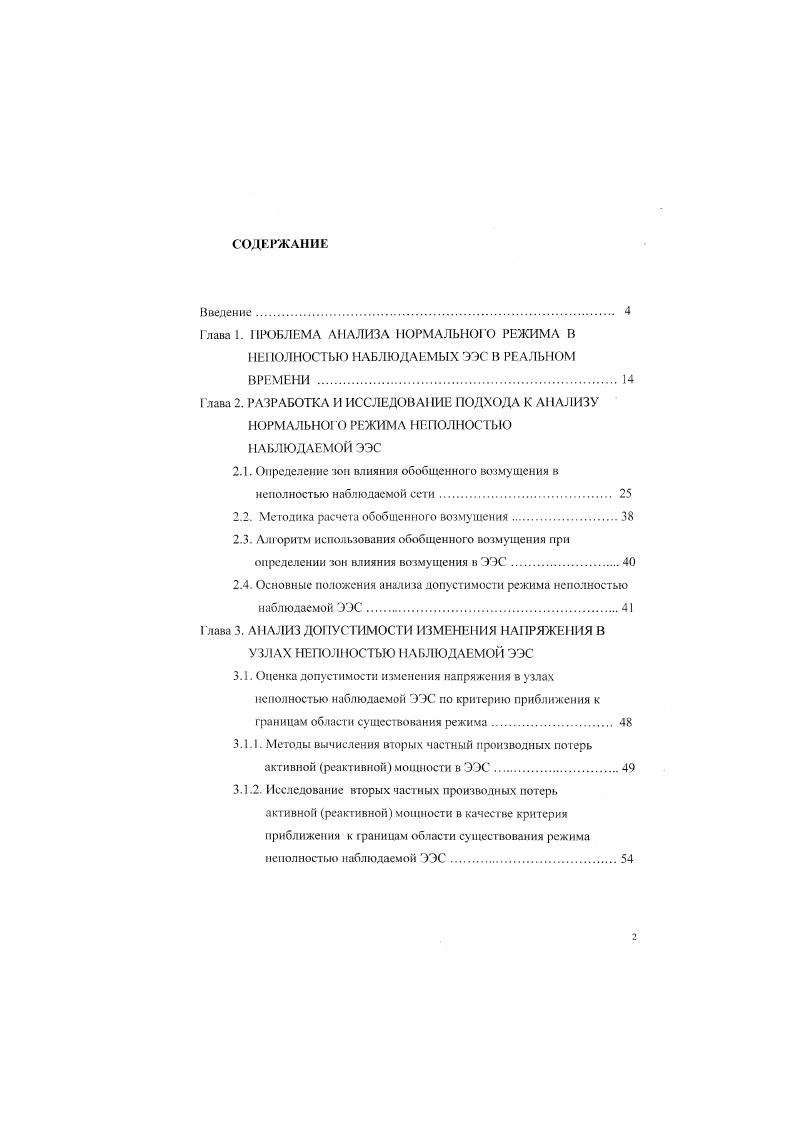

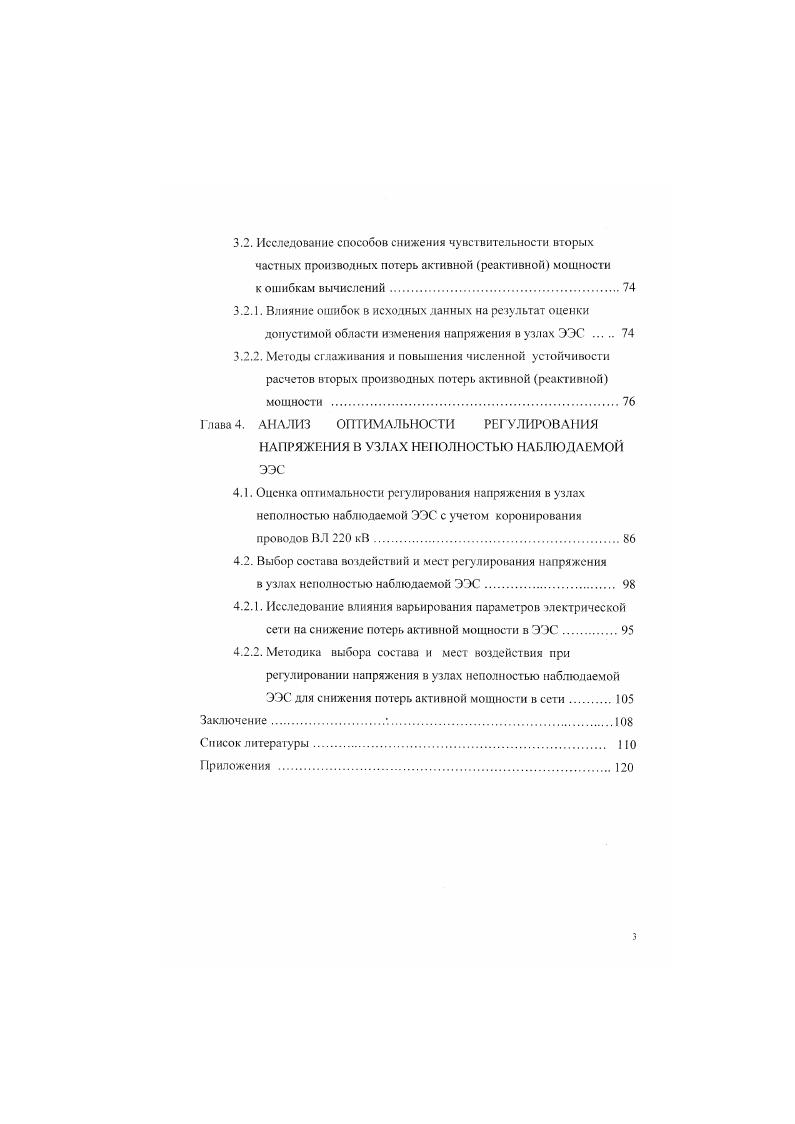

Глава 1. I лава 2. Определение зон влияния обобщенного возмущения в неполностью наблюдаемой сети. Методика расчета обобщенного возмущения. Основные положения анализа допустимости режима неполностью наблюдаемой ЭЭС. Глава 3. Методы вычисления вторых частный производных потерь активной реактивной мощности в ЭЭС. Исследование способов снижения чувствительности вторых частных производных потерь активной реактивной мощности к ошибкам вычислений. Влияние ошибок в исходных данных на результат оценки допустимой области изменения напряжения в узлах ЭЭС . Методы сглаживания и повышения численной устойчивости расчетов вторых производных потерь активной реактивной мощности . Глава 4. Оценка оптимальности регулирования напряжения в узлах неполностью наблюдаемой ЭЭС с учетом коронирования проводов ВЛ 0 кВ. ЭЭС. Исследование влияния варьирования параметров электрической сети на снижение потерь активной мощности в ЭЭС. Заключение. С п исок литературы. Приложения 0
В четвертой главе рассмотрены вопросы оптимального регулирования напряжения в узлах неполностью наблюдаемой ЭЭС по условию минимума потерь активной мощности в основной сети напряжением 0 кВ.


В первой главе, имеющей обзорнопостановочный характер, рассмотрены способы анализа допустимости и оптимальности нормальных режимов в АСДУ ЭЭС и обозначены некоторые проблемы, возникающие при анализе режима в условиях частичного отсутствия исходной информации о режиме отдельных подсистем ЭЭС. В данной главе отмечено, что существующими в АСДУ методами не удается провести анализ допустимости и оптимальности параметров режима в ненаблюдаемых подсистемах ЭЭС без обеспечения их наблюдаемости. ЭЭС, выбор критерия допустимости напряжения в узлах неполностью наблюдаемой ЭЭС и способов его расчета, выбор состава и мест регулирования напряжения в узлах неполностью наблюдаемой ЭЭС для снижения потерь активной мощности в сети. Намечен подход к их решению, основанный на следующем. В ЭЭС можно выделить зоны, содержащие элементы сети, параметры которых связаны с сенсорами. ЭЭС. Тогда но параметрам наблюдаемых сенсоров можно судить о параметрах режима связанных с ним, но ненаблюдаемых элементов сети. Отмечено, что использование предложенного в главе подхода позволяет проводить анализ режима в неполностью наблюдаемых ЭЭС при наличии достоверных измерений уровней напряжения в сенсорных узлах. Намечены общая схема и основные этапы решения поставленных
Во второй главе исследуется подход к анализу режима неполностью наблюдаемых ЭЭС, учитывающий зоны распространения возмущения в сети, выделяемые спектральным разложением матрицы узловых проводимостей уравнений установившегося режима УР . Эти зоны существуют независимо от вида и сценария возмущения и определяются реакцией сети на обобщенное возмущение ОВ без расчета потокораспределеиия. ЭЭС. Но результатам расчетных исследований показано, что зона влияния ОВ для каждого минимального собственного числа X шш матрицы проводимостей уравнений УР определяет набор узлов, в которых поддержание напряжения в заданном диапазоне обеспечивается поддержанием допустимого напряжения в самом сенсорном для данного X, узле. Дня каждой зоны существует свой сенсорный контролирующий узел. В ненаблюдаемых узлах, принадлежащих областям пересечения зон влияния обобщенных возмущений и ненаблюдаемых подсистем, допустимость уровня напряжения контролируется по данным о напряжении в сенсорных узлах ЭЭС при условии интервальной наблюдаемости схемы ЭЭС. То есть в случае, если система измерений в ЭЭС такова, что она обеспечивает контроль за соблюдением заданных ограничений на уровни
напряжения в узлах ЭЭС. Условие интервальной наблюдаемости в работе соблюдается в случае наблюдаемости всех сенсоров в ЭЭС. Третьи глава посвящена анализу допустимости напряжения в узлах неполностью наблюдаемых ЭЭС. Проблема анализа допустимости напряжения рассматривается как задача оценки области существования режима ЭЭС при удовлетворении ограничений на уровни напряжения в узлах сети. Опенка допустимой области изменения напряжения в узлах проводится по приближению к границе области существования режима ЭЭС. ДРЗС2 или реактивных З2ДОЗи2 потерь мощности в сети по напряжению сенсорного узла. Вторые производные 3ДРЗи2 и З2Д 3 вычисляются методом численного дифференцирования на каждом шаге утяжеления режима. Допустимость уровня напряжения в сенсорных узлах контролируется при утяжелении режима по изменению суммы квадратов приращений вторых частных производных на каждом шаге утяжеления режима внутри допустимой области величина ее изменения незначительна, а при приближении к границам заметна. Утяжеляемым параметром является напряжение сенсорного узла. Показано, что допустимость напряжения в сенсорных узлах по предложенном в главе критерию означает его допустимость и в остальных узлах, входящих в зону влияния ОВ. В главе проведено исследование влияния погрешности в исходных данных на результат оценки допустимости изменения напряжения в узлах ЭЭС. Для снижения чувствительности сДРШ2 и сДЗи2 к погрешности в исходных данных и ошибкам вычисления предложены методы сглаживания и повышения численной устойчивости расчетов вторых производных потерь активной и реактивной мощности.
