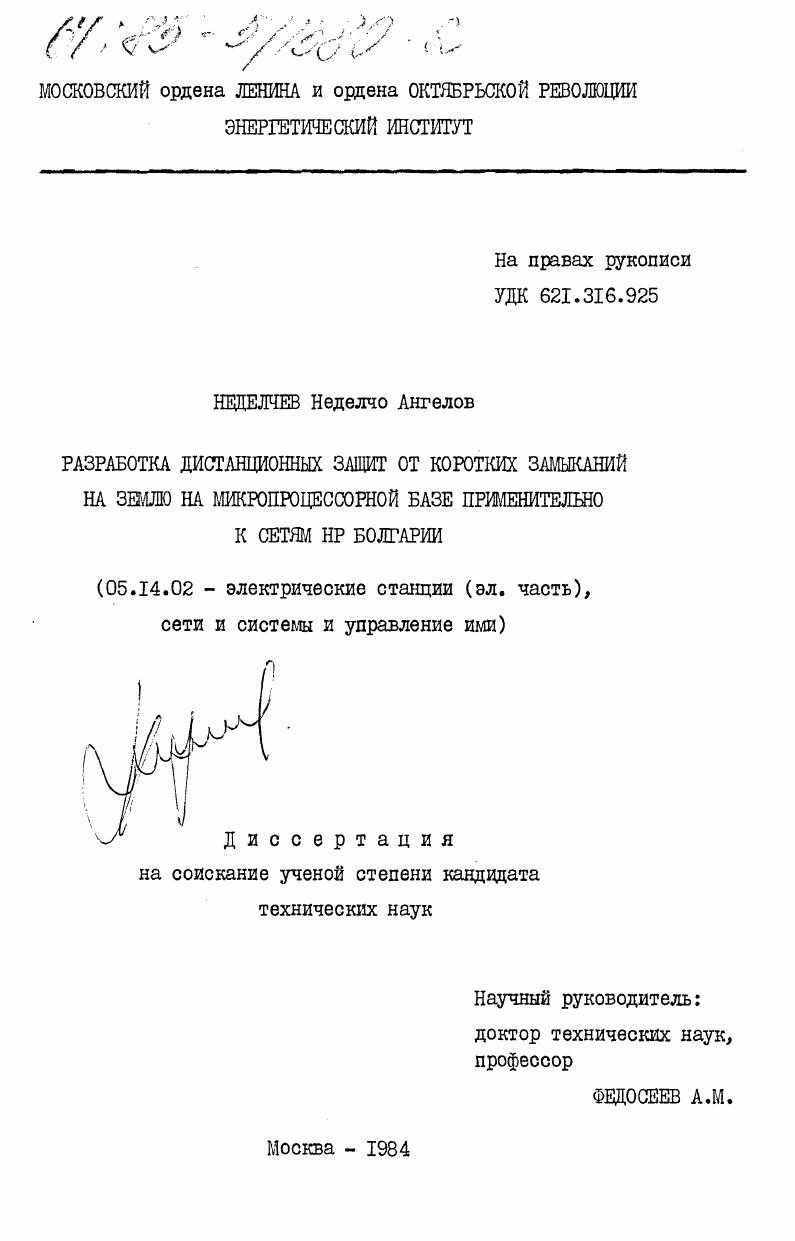

Разработка дистанционных защит от коротких замыканий на землю на микропроцессорной базе применительно к сетям НР Болгарии

Разработка дистанционных защит от коротких замыканий на землю на микропроцессорной базе применительно к сетям НР Болгарии

Автор: Неделчев, Неделчо Ангелов

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Москва

Количество страниц: 164 c. ил

Артикул: 4029178

Автор: Неделчев, Неделчо Ангелов

Стоимость: 250 руб.

Разработка дистанционных защит от коротких замыканий на землю на микропроцессорной базе применительно к сетям НР Болгарии  Разработка дистанционных защит от коротких замыканий на землю на микропроцессорной базе применительно к сетям НР Болгарии

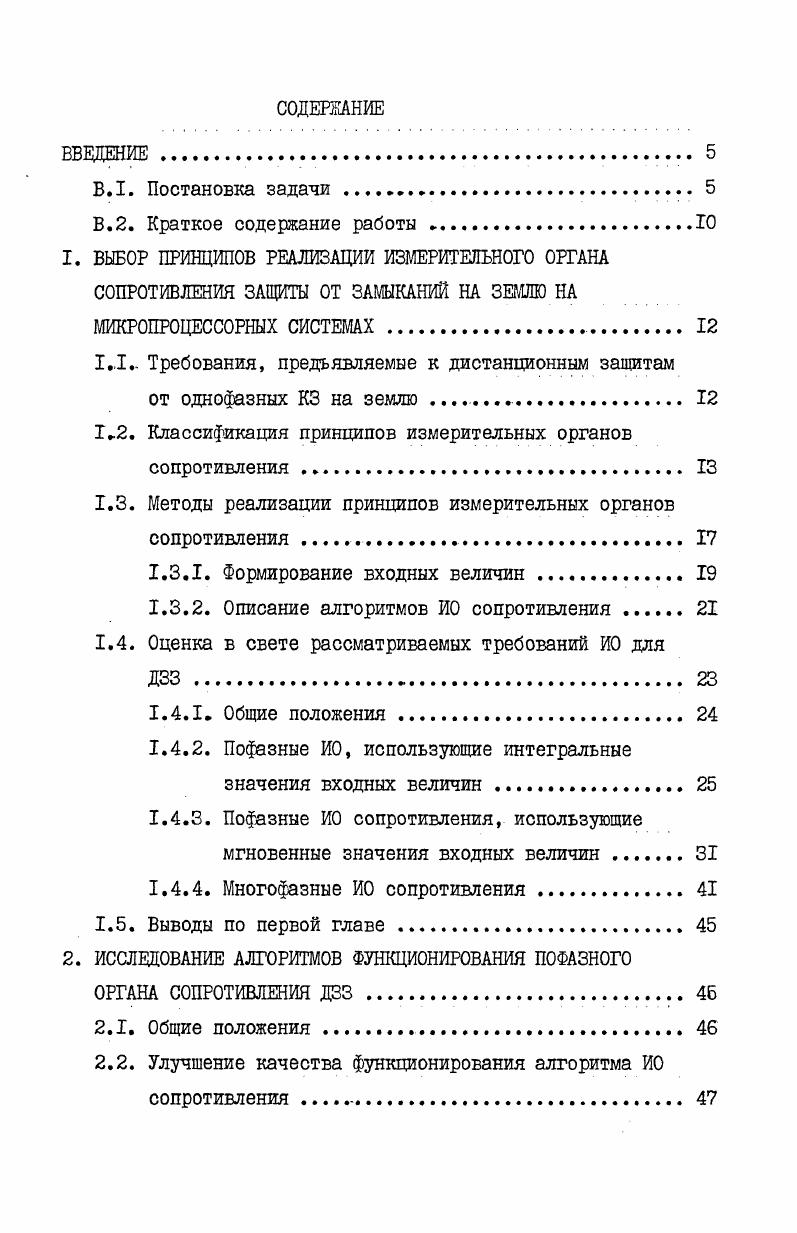

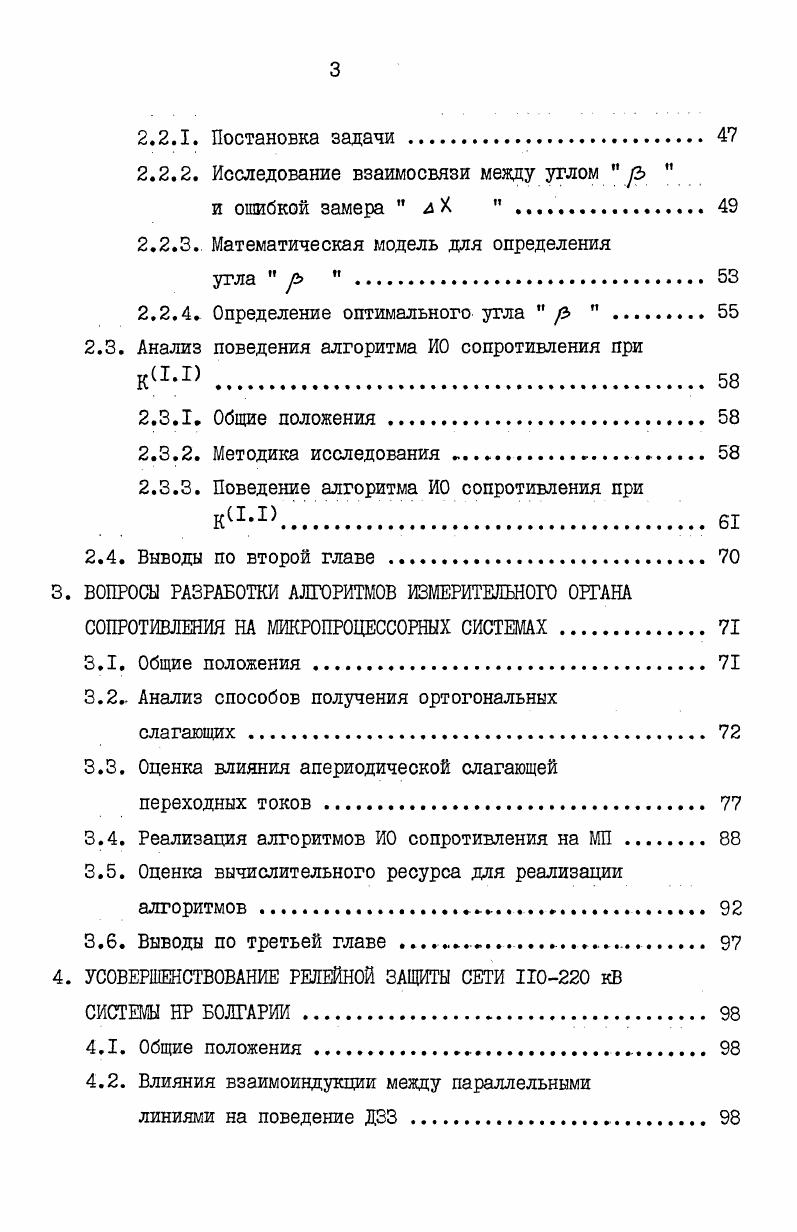

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
В.1. Постановка задачи .
В.2. Краткое содержание работы .
1. ВЫБОР ПРИНЦИПОВ РЕАЛИЗАЦИИ ИЗМЕРИТЕЛЬНОГО ОРГАНА СОПРОТИВЛЕНИЯ ЗАЩИТЫ ОТ ЗАМЫКАНИЙ НА ЗЕМЛЮ НА
МИКРОПРОЦЕССОРНЫХ СИСТЕМАХ
1.1 Требования, предъявляемые к дистанционным защитам
от однофазных КЗ на землю
1.2. Классификация принципов измерительных органов сопротивления
1.3. Методы реализации принципов измерительных органов сопротивления .
1.3.1. Формирование входных величин .
1.3.2. Описание алгоритмов ЙО сопротивления .
1.4. Оценка в свете рассматриваемых требований ЙО для
1.4.1. Общие положения
1.4.2. Пофазные ЙО, использующие интегральные значения входных величин
1.4.3. Пофазные ИО сопротивления, использующие мгновенные значения входных величин .
1.4.4. Многофазные ИО сопротивления .
1.5. Выводы по первой главе
2. ИССЛЕДОВАНИЕ АЛГОРИТМОВ ФУНКЦИОНИРОВАНИЯ П0ФАЗН0Г0 ОРГАНА СОПРОТИВЛЕНИЯ ДЗЗ
2.1. Общие положения
2.2. Улучшение качества функционирования алгоритма ИО сопротивления .
2.2.1. Постановка задачи
2.2.2. Исследование взаимосвязи между углом уз
и ошибкой замера и X .
2.2.3. Математическая модель для определения
угла р .
2,2.4 Определение оптимального угла р .
2.3. Анализ поведения алгоритма ИО сопротивления при
К1,1
2.3.1. Общие положения
2.3.2. Методика исследования
2.3.3. Поведение алгоритма ИО сопротивления при
К11.
2.4. Выводы по второй главе .
3. ВОПРОСЫ РАЗРАБОТКИ АЛГОРИТМОВ ИЗМЕРИТЕЛЬНОГО ОРГАНА СОПРОТИВЛЕНИЯ НА МИКРОПРОЦЕССОРНЫХ СИСТЕМАХ .
3.1. Общие положения.
З.2 Анализ способов получения ортогональных
слагающих
3.3. Оценка влияния апериодической слагающей
переходных токов
3.4. Реализация алгоритмов ИО сопротивления на МП .
3.5. Оценка вычислительного ресурса для реализации алгоритмов
3.6. Выводы по третьей главе
4. УСОВЕРШЕНСТВОВАНИЕ РЕЛЕЙНОЙ ЗАЩИТЫ СЕТИ 00 кВ
СИСТЕМЫ НР БОЛГАРИИ .
4.1. Общие положения
4.2. Влияния взаимоиндукции между параллельными
линиями на поведение ДЗЗ.
4.3. Способы улучшения работы , при наличии взаимоиндукции между параллельными линиями.
4.3.1. Компенсация взаимной индукции
4.3.2. Выбор параметров срабатывания ДЗЗ .
4.4. Устройства блокировки при качаниях III
4.4.1. Постановка задачи. III
4.4.2. Выбор принципа устройства блокировки
при качаниях. П
4.4.3. Особенности выполнения пускового органа блокировки на полных аварийных слагающих И
4.4.4. Вариант построения устройства блокировки
при качаниях
4.5. Выводы по четвертой главе .
ОСНОВНЫЕ РЕЗУЛЬТАТЫ РАБОТЫ .
ЛИТЕРАТУРА


Во второй главе рассматривается вопрос о более полном исключении влияния переходного сопротивления в месте КЗ на землю на ИО сопротивления. Показана методика выбора оптимального настроечного параметра с точки зрения, улучшения качества алгоритма ИО сопротивления, определяющий реактивное сопротивление до места КЗ на землю. Сделана оценка поведения этого алгоритма при двухфазных КЗ на землю через переходное сопротивление. Целями анализа являлись нахождение возможности улучшения качества алгоритма и проверка его поведения при К«-». В третьей главе рассматриваются варианты выполнения ИО сопротивления на МПС. В частности показана реализация пофазного и многофазного ИО сопротивления. Отмечено, что для рассматриваемых вариантов, целесообразнее использовать интегральные значения входных величин. Отмечена влияние апериодической слагающей тока на их формировании. Результатом анализа являлись обоснованные возможности реализации ИО сопротивления на МПС. Сеть 0 В системы НР Болгарии характеризуется наличием ответственных двухцепных ЛЭП. Они защищаются дистанционными защитами, тогда возникает необходимость учитывания влияния взаимоиндукции между параллельными цепями в схеме замещения нулевой последовательности при КЗ на землю. В четвертой главе рассматривается этот вопрос и даются некоторые рекомендации по реализации защит в различных режимах работы обеих цепей. В этой главе рассматриваются вопросы принципов реализации устройства блокировки при качаниях (УШ) и дается целесообразный принцип выполнения его пускового органа блокировки (ПОБ) с применением полных аварийных слагающих фазных величин. Предложенные мероприятия, применены к защитам ЛЭП повысят ее эффективность функционирования. В конце даны общие выводы по всей диссертационной работе. Требования, предъявляемые к дистанционным защитам от однофазных к. Для разработки ДЗЗ, обладающей высокой эффективностью функционирования, необходимо прежде всего правильно подобрать принцип осуществления ее измерительного органа сопротивления. Решение этого вопроса связано с необходимостью учета специфических требований, предъявляемых к защите от однофазных к. ИО по возможности не должно влиять: значения переходных сопротивлений в месте к. Необходимо отметить, что удовлетворение этого требования самими ИО однако не обеспечивается и для их правильной работы при качаниях используются отдельные блокировки от качаний (гл. ИО быстродействующими, что принципиально возможно, встает вопрос обеспечения их правильного функционирования при электромагнитных переходных процессах, возникающих в системе при к. ИО. Последние два требования стали особенно актуальными при выполнении ИО на МП элементной базе. Широко использующуюся ИО с выполнением на фазное напряжение и фазный ток, компенсированный током нулевой последовательности указанные требования в необходимой мере не удовлетворяют, как было показано в многочисленных исследованиях. В последние годы как в Советском Союзе, так и в других странах появились ряд новых разработок, более приемлемых, чем указанные выше выполнения для осуществления защит от к. Ниже анализируется лучшие из этих новых исполнений. Рассмотрение ведется в основном применительно к работе ИО при К^, так как при К^*^, как отмечалось выше более целесообразно использование ИО включенных для действия при многофазных коротких замыканиях. Существуют ряд классификаций измерительных органов сопротивления. Каждая из них базируется на каких-то условиях: например, принцип работы, элементная база построения устройств защиты, характеристика срабатывания, характер входных величин, количество входных величин и т. Поскольку данная глава посвящена анализу и выбору целесообразного іринципа и потом его реализации на МП системах, нас интересует в основном классификация ИХ с точки зрения обеспечения эффективностей его функционирования и реализации на новой (МП) элементной базе. С точки зрения облегчения сравнительного анализа разработана классификация возможных принципов построения ИО для ДЗЗ на МП системах (рис. Рис. Классификация принципов построения ИО для к.
