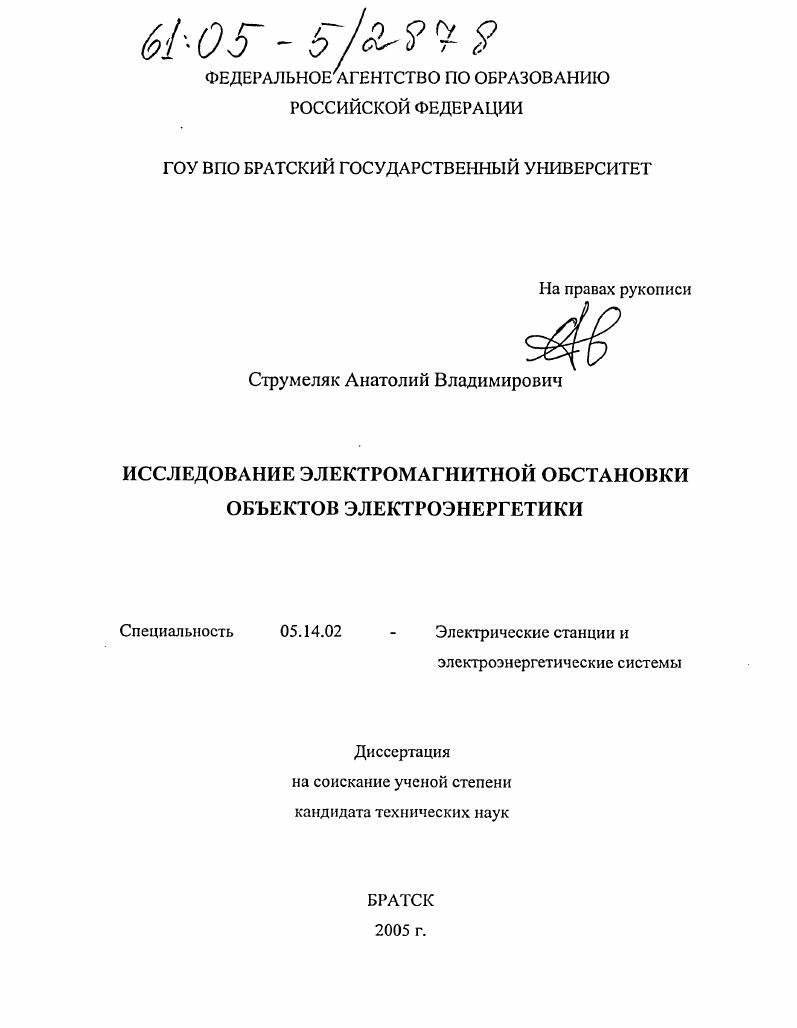

Исследование электромагнитной обстановки объектов электроэнергетики

Исследование электромагнитной обстановки объектов электроэнергетики

Автор: Струмеляк, Анатолий Владимирович

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2005

Место защиты: Братск

Количество страниц: 184 с. ил.

Артикул: 2771228

Автор: Струмеляк, Анатолий Владимирович

Стоимость: 250 руб.

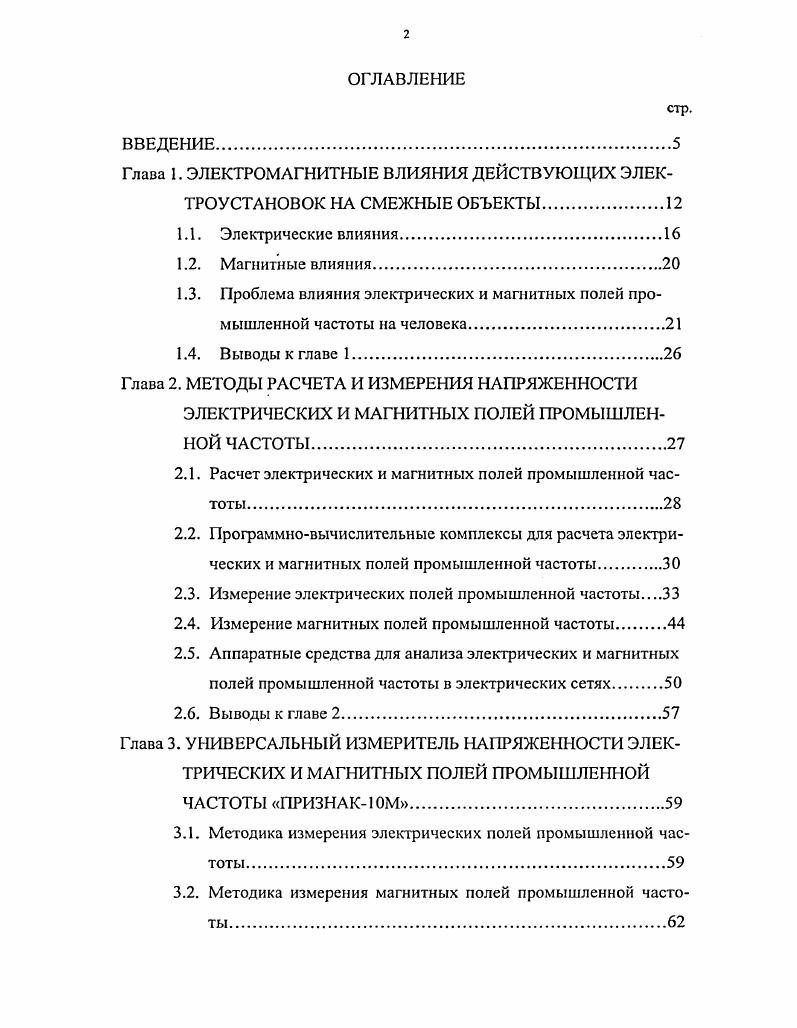

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.
Глава 1. ЭЛЕКТРОМАГНИТНЫЕ ВЛИЯНИЯ ДЕЙСТВУЮЩИХ ЭЛЕКТРОУСТАНОВОК НА СМЕЖНЫЕ ОБЪЕКТЫ
1.1. Электрические влияния
1.2. Магнитные влияния
1.3. Проблема влияния электрических и магнитных полей промышленной частоты на человека.
1.4. Выводы к главе 1.
Глава 2. МЕТОДЫ РАСЧЕТА И ИЗМЕРЕНИЯ НАПРЯЖЕННОСТИ
ЭЛЕКТРИЧЕСКИХ И МАГНИТНЫХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ.
2.1. Расчет электрических и магнитных полей промышленной частоты
2.2. Программновычислительные комплексы для расчета электрических и магнитных полей промышленной частоты.
2.3. Измерение электрических полей промышленной частоты
2.4. Измерение магнитных полей промышленной частоты
2.5. Аппаратные средства для анализа электрических и магнитных полей промышленной частоты в электрических сетях
2.6. Выводы к главе 2.
Глава 3. УНИВЕРСАЛЬНЫЙ ИЗМЕРИТЕЛЬ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКИХ И МАГНИТНЫХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ ПРИЗНАКЮМ.
3.1. Методика измерения электрических полей промышленной частоты
3.2. Методика измерения магнитных полей промышленной частоты
3.3. Основные направления совершенствования средств измерения электрических и магнитных полей промышленной частоты.
3.4. Инструментальное обеспечение аппаратнопрограммного комплекса ПРИЗНАКЮМ
3.5. Алгоритмическое обеспечение аппаратнопрограммного комплекса ПРИЗНАКЮМ
3.6. Основные характеристики универсального измерителя напряженности электрических и магнитных полей промышленной частоты ПРИЗНАКЮМ.
3.7. Выводы к главе
Глава 4. МЕТОДЫ ИНСТРУМЕНТАЛЬНОЙ ОЦЕНКИ КОЛИЧЕСТВЕННОГО ВОЗДЕЙСТВИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ НА
ЧЕЛОВЕКА В ЭЛЕКТРИЧЕСКИХ СЕТЯХ
4.1. Методы оценки воздействия электрического и магнитного поля на персонал в электрических сетях.
4.2. Алгоритм инструментальной оценки количественного воздействия электрического ноля промышленной частоты на человека.
4.3. Алгоритм инструментальной оценки количественного воздействия магнитного поля промышленной частоты на человека.
4.4. Применение аппаратнопрограммного комплекса ПРИЗНАКЮМП для оценки количественного воздействия электрических и магнитных полей промышленной частоты на персонал.
4.5. Выводы к главе
Глава 5. ИССЛЕДОВАНИЕ ОСНОВНЫХ ФАКТОРОВ, ВЛИЯЮЩИХ НА
УРОВНИ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКИХ И МАГНИТНЫХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ
5.1. Исследование влияния погодных факторов на уровни напряженности электрических и магнитных полей действующих электроустановок.
5.2. Исследование влияния режимных параметров электрических сетей на уровни напряженности электрических и магнитных полей
5.3. Мероприятия по обеспечению безопасного проведения работ в электрических сетях при наличии повышенных уровней электрических и магнитных полей
5.4. Выводы к главе
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


ПРИЛОЖЕНИЕ 4 свидетельствуют о наличии высоких уровней напряженности полей, которые могут оказывать негативное влияние на работу технических средств и здоровье человека , в связи с чем, вопросы обеспечения ЭМС и БЭМС в электрических сетях до настоящего времени сохраняют свою актуальность. Рис. А кривая б в сечении ВЛ 0 кВ. В общем случае любое электрооборудование создает в окружающем пространстве неуравновешенные магнитные МП и электрические ЭП поля рис. Как отмечается в , электрические и магнитные поля, обладающие неуравновешенностью, вследствие несимметрии точки наблюдения по отношению к трем проводам различных фаз электроустановки, создаются также вблизи трехфазных электрических устройств. Именно неуравновешенностью электрических и магнитных полей обусловлено влияние высоковольтного и сильноточного электрооборудования на смежные устройства, элементы электрических сетей и живые организмы. Рис. Поэтому если вблизи действующей трехфазной электроустановки расположен проводящий объект рис. Электроустановка, в которой действует переменное напряжение и протекает переменный ток, считается влияющей, а объект, в котором индуктируются наводятся напряжения и токи находящемся в зоне влияния. В зависимости от конфигурации объекта, находящегося в зоне влияния, постановка задачи анализа индуцированных на нем токов и напряжений может быть различна. В в пространстве около провода ВЛ. Рис. Частным случаем такой постановки является оценка влияния действующего электрооборудования на человека. Вследствие большой сложности анализа напряжений и токов, наведенных в теле человека, оценка воздействия влияющего электрооборудования на организм осуществляется по величинам напряженности ЭП и МП , . Анализ полей может производиться как методами расчета, так и путем прямых измерений . У2р 0 1. У2Ф 1. Применение аналитических методов возможно в том случае, когда граничные условия могут быть описаны в какойлибо системе координат. Под граничными условиями понимается совокупность условий, описывающих поведение искомой функции на границах раздела в расчетной области. Как отмечается в , решение задачи методом анализа требует строго индивидуального подхода, что не позволяет унифицировать его. Кроме того, при наличии в области расчета криволинейных границ, аналитическое решение вообще становится невозможным. В этом случае рекомендуют применение приближенных, или численных методов расчета ,,. В приведены методики приближенной оценки уровней электрических и магнитных полей, основанные на численном решении уравнений 1. Данные методы позволяют учитывать граничные условия сложной формы и, в отличие от аналитических, являются более универсальными применительно к их реализации на ЭВМ. В принципе современная вычислительная техника позволяет решать простые задачи анализа ЭП и МП численными методами. К сожалению, для сложных схем электрических сетей, при всем многообразии граничных условий, практически отсутствуют расчетные методики, позволяющие провести достоверную оценку электромагнитной обстановки ЭМО вблизи действующих электроустановок. Многообразие постановок задач при оценке электромагнитных влияний, обусловленных различием типов и конфигураций влияющих объектов, электрофизических характеристик материальных сред и т. ЭМП для сложных схем ЭЭС. Поэтому методы прямого измерения отдельных показателей ЭМО в силу своей простоты и достоверности не утратили своей актуальности в настоящее время. Большинство известных методик измерения уровней ЭП и МП , предполагает использование специализированного информационноизмерительного обеспечения рис. Рис. Типовая блоксхема средств измерения напряженности полей. В зависимости от характера измеряемого поля применяются различные типы датчиков. Универсальные измерительные системы имеют несколько датчиков. Прямые измерения электрических и магнитных полей являются наиболее эффективным и достоверным методом оценки ЭМО в действующих ЭЭС. Электрические влияния. В соответствии с рисунком 1. ЭСН ХЭэ обусловлена электрическими потенциалами проводников. Поэтому е величина зависит от рабочего напряжения действующей электроустановки, геометрических размеров, взаимного расположения отдельных ее частей и объекта, подверженного влиянию и определяется емкостными связями системы.
