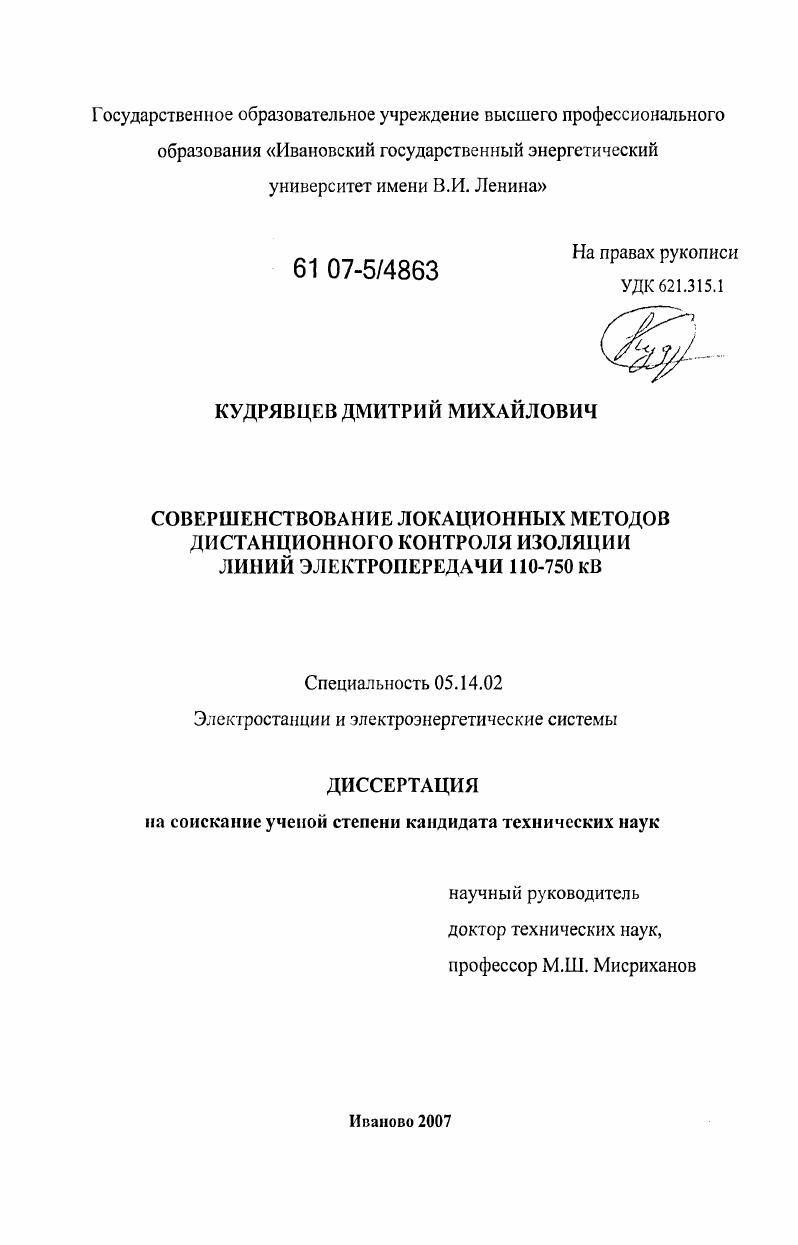

Совершенствование локационных методов дистанционного контроля изоляции линий электропередачи 110-750 кВ

Совершенствование локационных методов дистанционного контроля изоляции линий электропередачи 110-750 кВ

Автор: Кудрявцев, Дмитрий Михайлович

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2007

Место защиты: Иваново

Количество страниц: 214 с. ил.

Артикул: 3380373

Автор: Кудрявцев, Дмитрий Михайлович

Стоимость: 250 руб.

Совершенствование локационных методов дистанционного контроля изоляции линий электропередачи 110-750 кВ  Совершенствование локационных методов дистанционного контроля изоляции линий электропередачи 110-750 кВ

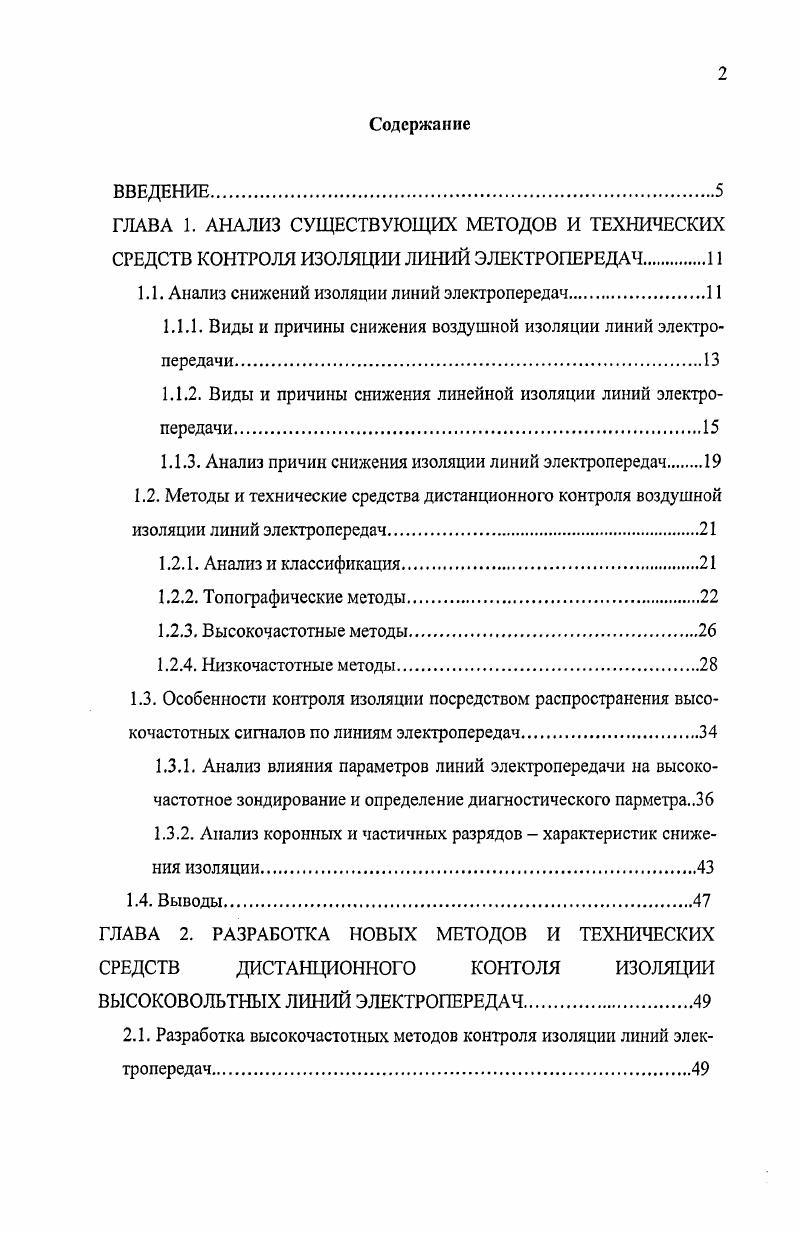

Содержание
ВВЕДЕНИЕ.
ГЛАВА 1. АНАЛИЗ СУЩЕСТВУЮЩИХ МЕТОДОВ И ТЕХНИЧЕСКИХ СРЕДСТВ КОНТРОЛЯ ИЗОЛЯЦИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ
1.1. Анализ снижений изоляции линий электропередач.
1.1.1. Виды и причины снижения воздушной изоляции линий электропередачи
1.1.2. Виды и причины ашжения линейной изоляции линий электропередачи
1.1.3. Анализ причин снижения изоляции линий электропередач
1.2. Методы и технические средства дистанционного контроля воздушной изоляции линий электропередач.
1.2.1. Анализ и классификация.
1.2.2. Топографические методы.
1.2.3. Высокочастотные методы.
1.2.4. Низкочастотные методы
1.3. Особенности контроля изоляции посредством распространения высокочастотных сигналов по линиям электропередач.
1.3.1. Анализ влияния параметров линий электропередачи на высокочастотное зондирование и определение диагностического парметра
1.3.2. Анализ коронных и частичных разрядов характеристик снижения изоляции.
1.4. Выводы
ГЛАВА 2. РАЗРАБОТКА НОВЫХ МЕТОДОВ И ТЕХНИЧЕСКИХ СРЕДСТВ ДИСТАНЦИОННОГО КОНТОЛЯ ИЗОЛЯЦИИ ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ
2.1. Разработка высокочастотных методов контроля изоляции линий электропередач
2.1.1. Фазовые методы.
2.1.2. Активные методы с применением сложных модулированных сигналов
2.2. Определение снижения изоляции линий электропередач от древеснокустарниковой растительности
2.2.1. Анализ снижения изоляции от древеснокустарниковой растительности.
2.2.2. Особенности произрастания и классификация древеснокустарниковой растительности
2.2.3. Методы контроля снижения изоляции
2.3. Разработка исследовательского комплекса для дистанционного контроля изоляции линий электропередачи
2.3.1. Особенности методов дистанционного контроля изоляции линий электропередач
2.3.2. Состав и принцип работы
2.3.3. Программное обеспечение
2.4. Выводы
ГЛАВА 3. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ДИСТАНЦИОННОГО КОНТРОЛЯ ИЗОЛЯЦИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ.
3.1. Экспериментальные исследования распространения высокочастотных сигналов в линиях электропередач
3.1.1. Характеристика исследуемой линии электропередач
3.1.2. Уточнение трассы исследуемой линии электропередач
3.1.3. Исследование особенностей распространения ВЧ сигналов по линии электропередач
3.2. Экспериментальные исследования дистанционного контроля воздушной изоляции линий электропередач.
3.2.1. Методика.
3.2.2. Формирование эхограмм линии электропередачи
3.2.3. Анализ чувствительности к снижениям изоляции.
3.3. Экспериментальные исследования дистанционного контроля линейной изоляции линий электропередач
3.3.1. Методика
3.3.2. Характеристики частичных разрядов линейной изоляции линий электропередачи
3.3. Выводы.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


При этом в условиях небольшого загрязнения это отношение рекомендуется принимать около 2,5 смкВ, в сильно загрязненных промышленных районах порядка 3 смкВ, а в условиях загрязненных районов и при наличии токопроводящих осадков на уровне 3, смкВ. В настоящее время в России требования к изоляции для определенного класса напряжения ЛЭП и района по загрязненности выполняют применением соответствующего числа и типа фарфоровых, стеклянных, полимерных изоляторов. Помимо длины утечки, значительное влияние на амплитуду токов утечки оказывает проводимость отложений на поверхности изоляторов. При нормальном эксплуатационном напряжении и нормальной влажности воздуха ток утечки не превышает 1 ма. Всякий раз, когда отложение смачивается росой или туманом, его проводимость возрастает. Вследствие нагрева, вызываемого протеканием тока утечки, возникают сухие зоны с большим сопротивлением, которые снова ограничивают ток до нескольких миллиампер. Этот основной ток переходит в броски тока утечки, аналогичные импульсам, которые возникают при частичном перекрытии сухих зон или на смежных ребрах с сильно загрязненными участками. Ранее, для получения непрерывной записи тока утечки на всех стадиях развития с момента, когда чистый изолятор был установлен на стенде, до момента загрязнения, вызывающего перекрытие, применялся регистрирующий прибор непрерывного действия осциллоскрит. Этот прибор позволял сразу получить кривую измеряемой величины. Его частотная характеристика предположительно была линейной в диапазоне от 0 до 0 Гц, верхний предел по частоте примерно 5 Гц. Поскольку токи разряда протекают в течение нескольких полупериодов, частотная характеристика осциллоскрита позволяла получить надежную запись амплитуды бросков тока утечки. Осциллоскрит имел регистрирующих элементов и позволял производить сравнительные испытания различных типов изоляторов. Кроме того, он имел градуировочное устройство с отметчиком времени. Скорость перемещения ленты регулировалась путем изменения передаточного числа редуктора. В процессе испытания применялась преимущественно скорость ммч. Последовательно с осциллоскритом был включен логарифмический усилитель. Выбор логарифмической шкалы объяснялся тем, что диапазон измеряемых величин, начиная с небольшого основного тока до бросков тока, охватывает величины четырех порядков. В результате измерения производили без перехода с одного предела на другой и получали отсчет каждого мгновенного значения с одной и той же относительной погрешностью. На рис. В, на котором проводились измерения. V ч . Л . Аг зтлрнт спекя
. ГЧ . Н Лк4ЙК. Ц.1гг. Дра мргг. Сять I ькятсй тибря I рлча . УЛА
VI 1 л. Также влияние на параметры тока утечки оказывает количество поврежденных фарфоровых или стеклянных изоляторов. Чем больше количество поврежденных изоляторов тем короче путь утечки и тем неоднороднее иоле. Неоднородное поле образовывается при неравномерном распределении напряжения вдоль гирлянды и увеличивает интенсивность разрядов с максимальными амплитудами. Таким образом, определив параметры токов утечки, образуемых разрядами по поверхности для нормальных, загрязненных и поврежденных гирлянд изоляторов можно определить техническое состояние изоляции магистральных ЛЭП. В работе рассматривается случаи повреждения изоляции. Можно предположить, что загрязненная изоляция является частным случаем поврежденной, так как локальные пути протекания тока но поверхности загрязненной изоляции обусловлены объемным зарядом и коронным разрядом 4,6,,,,0,1,, характеризующими процессы нарушения изоляции. Для определения преимуществ и недостатков методов диагностирования подвесной и натяжной изоляции линий электропередач проведем их классификацию. Анализ причин снижении изолицни линий электропередач. Рассмотрим причины повреждения ЛЭП в аспекте дистанционного зондирования ЛЭП с подстанций через высокочастотное ВЧ присоединение см. Возникновение повреждений является следствием двух причин. Первая причина это повреждение ЛЭП, а вторая снижение уровня изоляции ЛЭП, которая с течением некоторого времени может оказаться причиной повреждения. Повреждением ЛЭП будем считать событие, при котором сработала сигнализация о месте повреждения или сработала релейная защита, повлекшая отключение ЛЭП.
