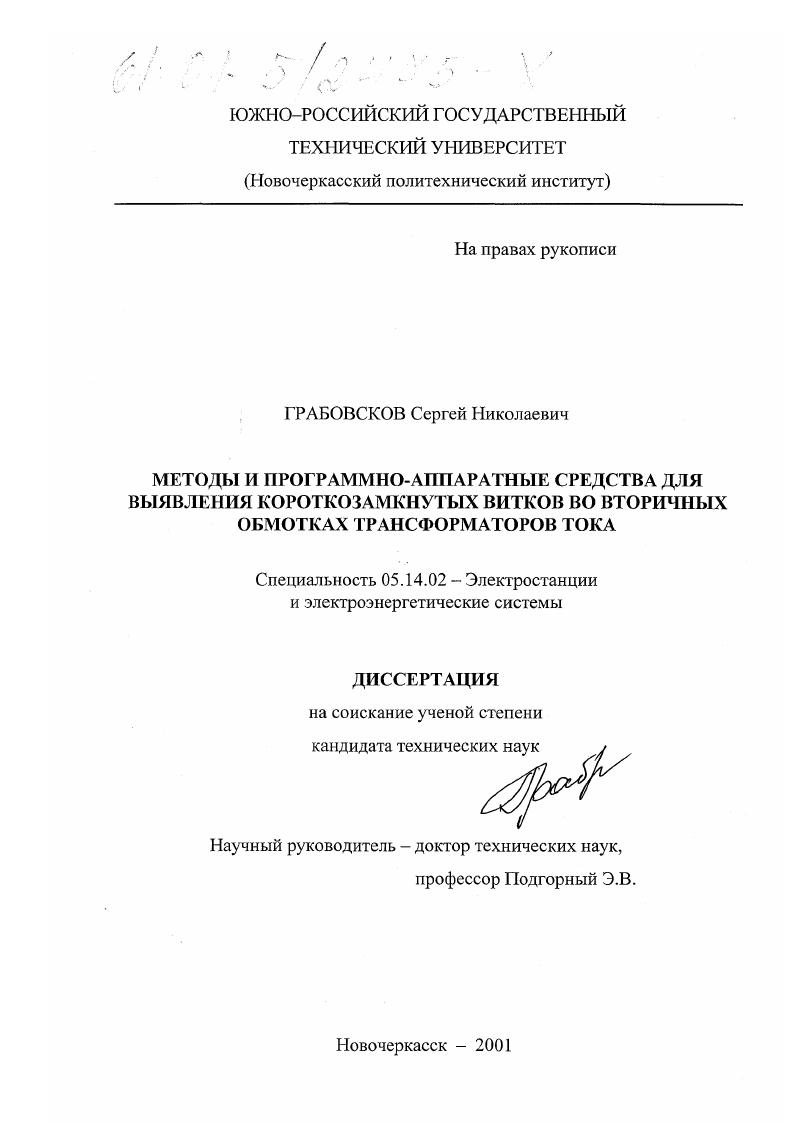

Методы и программно-аппаратные средства для выявления короткозамкнутых витков во вторичных обмотках трансформаторов тока

Методы и программно-аппаратные средства для выявления короткозамкнутых витков во вторичных обмотках трансформаторов тока

Автор: Грабовсков, Сергей Николаевич

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2001

Место защиты: Новочеркасск

Количество страниц: 161 с. ил

Артикул: 319773

Автор: Грабовсков, Сергей Николаевич

Стоимость: 250 руб.

Методы и программно-аппаратные средства для выявления короткозамкнутых витков во вторичных обмотках трансформаторов тока  Методы и программно-аппаратные средства для выявления короткозамкнутых витков во вторичных обмотках трансформаторов тока

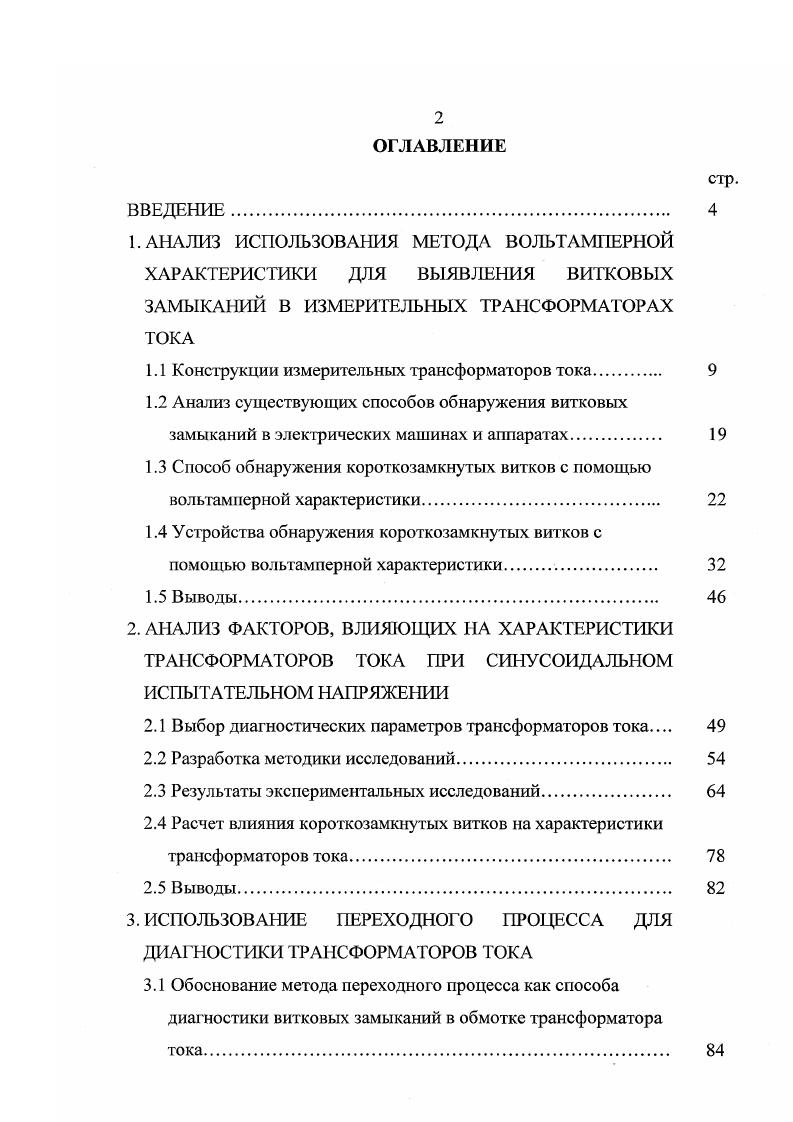

1. АНАЛИЗ ИСПОЛЬЗОВАНИЯ МЕТОДА ВОЛЬТАМЕРНОЙ ХАРАКТЕРИСТИКИ ДЛЯ ВЫЯВЛЕНИЯ ВИТКОВЫХ ЗАМЫКАНИЙ В ИЗМЕРИТЕЛЬНЫХ ТРАНСФОРМАТОРАХ ТОКА
1.1 Конструкции измерительных трансформаторов тока.
1.2 Анализ существующих способов обнаружения витковых замыканий в электрических машинах и аппаратах.
1.3 Способ обнаружения короткозамкнутых витков с помощью вольтамперной характеристики
1.4 Устройства обнаружения короткозамкнутых витков с помощью вольтамперной характеристики
1.5 Выводы.
2. АНАЛИЗ ФАКТОРОВ, ВЛИЯЮЩИХ НА ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ ТОКА ПРИ СИНУСОИДАЛЬНОМ ИСПЫТАТЕЛЬНОМ НАПРЯЖЕНИИ
2.1 Выбор диагностических параметров трансформаторов тока
2.2 Разработка методики исследований.
2.3 Результаты экспериментальных исследований
2.4 Расчет влияния короткозамкнутых витков на характеристики трансформаторов тока
2.5 Выводы.
3. ИСПОЛЬЗОВАНИЕ ПЕРЕХОДНОГО ПРОЦЕССА ДЛЯ ДИАГНОСТИКИ ГРАНСФОРМАТОРОВ ТОКА
3.1 Обоснование метода переходного процесса как способа диагностики витковых замыканий в обмотке трансформатора

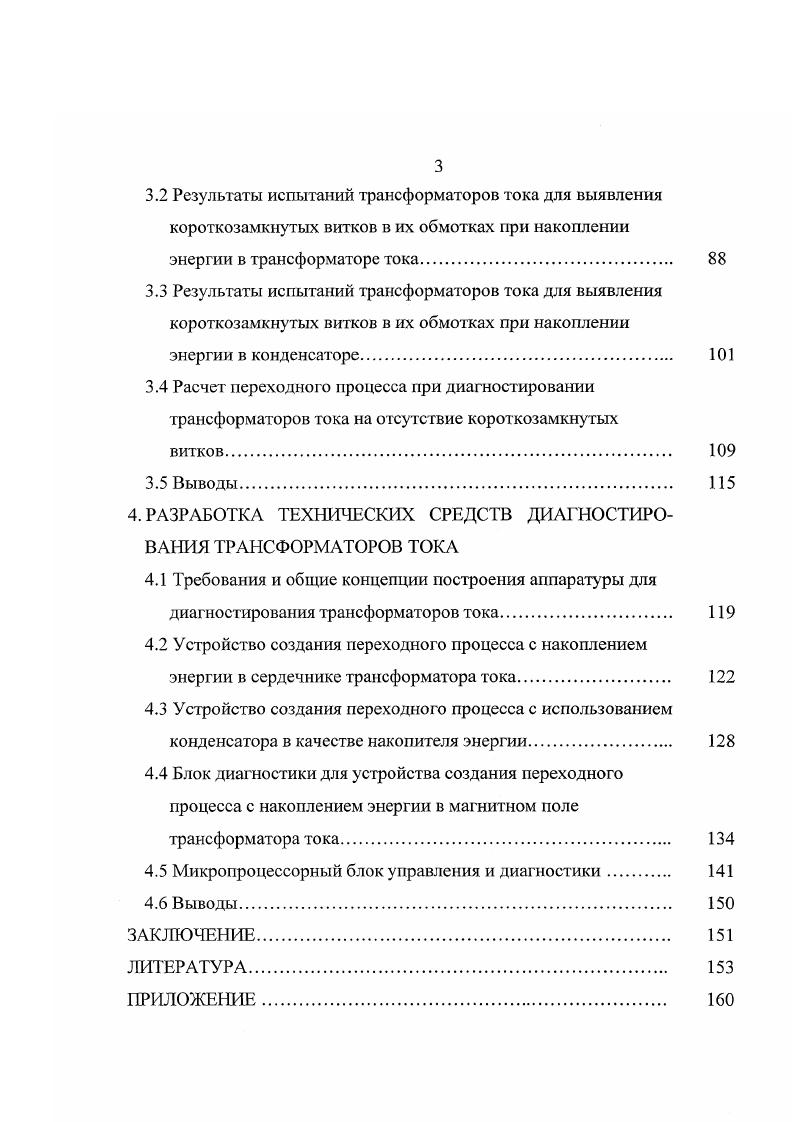

3.2 Результаты испытаний трансформаторов тока для выявления короткозамкнутых витков в их обмотках при накоплении
энергии в трансформаторе тока
3.3 Результаты испытаний трансформаторов тока для выявления короткозамкнутых витков в их обмотках при накоплении
энерги и в конденсаторе.
3.4 Расчет переходного процесса при диагностировании трансформаторов тока на отсутствие короткозамкнутых
витков
3.5 Выводы.
4. РАЗРАБОТКА ТЕХНИЧЕСКИХ СРЕДСТВ ДИЛГНОСТИРО
ВАРИЯ ТРАНСФОРМАТОРОВ ТОКА
4.1 Требования и общие концепции построения аппаратуры для диагност ирования трансформаторов тока
4.2 Устройство создания переходного процесса с накоплением энергии в сердечнике трансформатора тока
4.3 Устройство создания переходного процесса с использованием конденсатора в качестве накопителя энергии
4.4 Блок диагностики для устройства создания переходного процесса с накоплением энергии в магнитном поле трансформатора тока.
4.5 Микропроцессорный блок управления и диагностики
4.6 Выводы.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


ВВЕДЕНИЕ. Конструкции измерительных трансформаторов тока. Анализ существующих способов обнаружения витковых замыканий в электрических машинах и аппаратах. Выводы. Разработка методики исследований. Выводы. Обоснование метода переходного процесса как способа диагностики витковых замыканий в обмотке трансформатора
3. Выводы. Блок диагностики для устройства создания переходного процесса с накоплением энергии в магнитном поле трансформатора тока. Выводы. ЗАКЛЮЧЕНИЕ. ЛИТЕРАТУРА. ПРИЛОЖЕНИЕ. Рис 1. Таблица 1. Марка стали В, . На рис. Несмотря на то, что характеристики намагничивания и вольтамперные характеристики идентичны, остальные характеристики имеют существенные различия, что объясняется неравномерностью кристаллизации при отжиге и погрешностями неидентичности при наложении обмотки на магнитопровод. Поэтому следует учитывать, что магнитопроводы изготовленные из разных партий электротехнических сталей одной марки, несмотря на идентичные условия изготовления и хранения могут иметь различные характеристики параметров. Минимальный номинальный ток встроенных ТТ ном А . Отделыюстоящие ТТ по условию приемлемой погрешности 0. Яиом ном м 0И0 Авит . Так как номинальный вторичный ток ТТ ном 5 А или 1 А, то последнее обуславливает число витков вторичной обмотки порядка нескольких тысяч при одноамперном исполнении ТТ и нескольких сотен при пятиамперном исполнении ТТ.
