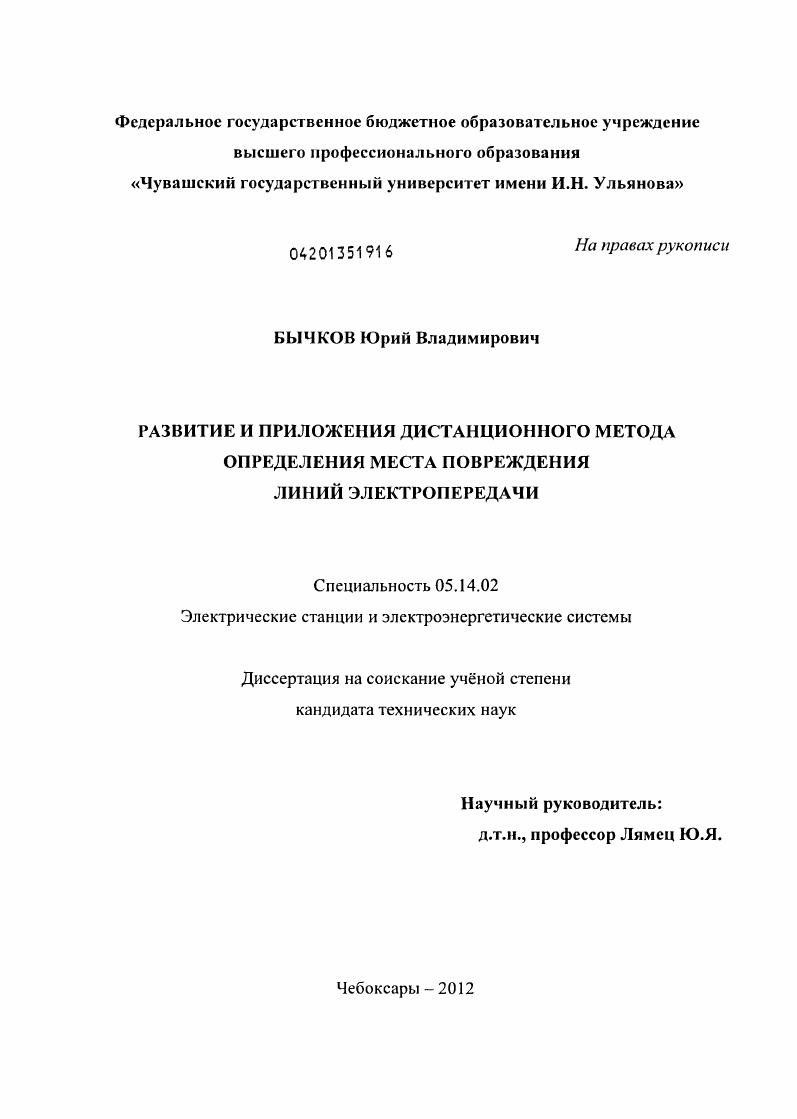

Развитие и приложения дистанционного метода определения места повреждения линий электропередачи

Развитие и приложения дистанционного метода определения места повреждения линий электропередачи

Автор: Бычков, Юрий Владимирович

Шифр специальности: 05.14.02

Научная степень: Кандидатская

Год защиты: 2012

Место защиты: Чебоксары

Количество страниц: 160 с. ил.

Артикул: 6523553

Автор: Бычков, Юрий Владимирович

Стоимость: 250 руб.

Развитие и приложения дистанционного метода определения места повреждения линий электропередачи  Развитие и приложения дистанционного метода определения места повреждения линий электропередачи

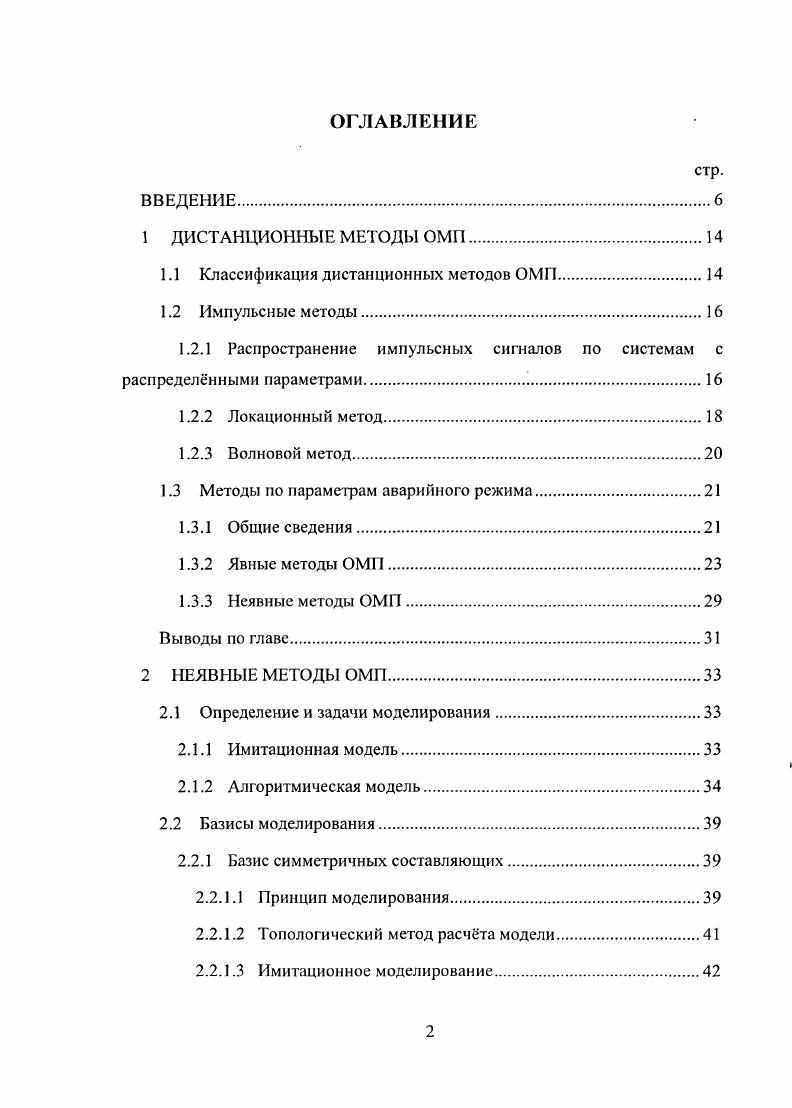

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.
1 ДИСТАНЦИОННЫЕ МЕТОДЫ ОМ.
1.1 Классификация дистанционных методов ОМП
1.2 Импульсные методы
1.2.1 Распространение импульсных сигналов по системам с распределнными параметрами..
1.2.2 Локационный метод
1.2.3 Волновой метод.
1.3 Методы по параметрам аварийного режима.
1.3.1 Общие сведения.
1.3.2 Явные методы ОМП.
1.3.3 Неявные методы ОМП.
Выводы по главе
2 НЕЯВНЫЕ МЕТОДЫ ОМП
2.1 Определение и задачи моделирования.
2.1.1 Имитационная модель
2.1.2 Алгоритмическая модель.
2.2 Базисы моделирования.
2.2.1 Базис симметричных составляющих
2.2.1.1 Принцип моделирования
2.2.1.2 Топологический метод расчта модели
2.2.1.3 Имитационное моделирование.
2.2.1.4 Алгоритмическое моделирование
2.2.2 Базис фазных координат.
2.2.2.1 Принцип моделирования
2.2.2.2 Метод каскадного эквивалентирования
2.2.2.3 Имитационное моделирование.
2.2.2.4 Алгоритмическое моделирование
2.3 Одно и двухсторонний способы ОМП
2.4 Многостороннее ОМП.
2.4.1 Недостатки одно и двухстороннего методов
2.4.2 Идентификация поврежднного участка
2.4.3 ОМП в трхлучевых схемах.
2.4.4 Синхронизация замеров
2.4.5 Общий случай многостороннего ОМП.
2.4.6 Пример многостороннего ОМП.
2.5 ОМП на линиях ответвительных подстанций.
2.5.1 Недостатки одно и двухстороннего методов
2.5.2 Идентификация поврежднного участка
2.5.3 Пример ОМП на линиях ответвительных подстанций.
2.6 Адекватность алгоритмических моделей
Выводы по главе
3 МОДЕЛИРОВАНИЕ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
3.1 Этапы построения модели.
3.2 Методика построения моделей.
3.2.1 Элементы модели
3.2.2 Разбиение линии на участки однородности.
3.2.3 Моделирование основной ЛЭП
3.2.4 Моделирование параллельных линий
3.2.5 Системы и обходная связь
3.2.6 Моделирование ответвительных подстанций
3.2.7 Моделирование шунтирующих реакторов
3.2.8 Расчт модели
3.3 Учт реальной несимметрии ЛЭП.
3.3.1 Сравнение базисов моделирования
3.3.2 Корректирующие коэффициенты
3.3.3 Причины методической погрешности.
3.4 Программа ЕРОЕШ
Выводы по главе
4 РЕАЛИЗАЦИЯ МЕТОДОВ ОМП.
4.1 Аппаратные и программные средства ОМП
4.2 Реализация дистанционного ОМП
4.2.1 Алгоритм одностороннего ОМП.
4.2.2 Алгоритм двухстороннего ОМП.
4.3 Программный комплекс Vi.
4.3.1 Общие сведения
4.3.2 Диспетчерский вариант ОМП
4.3.3 Многостороннее ОМП.
4.3.4 Статистика ОМП.
4.4 Аппаратный комплекс Бреслер0Ю7.ОМП.
4.4.1 Общие сведения
4.4.2 Технические характеристики терминала
4.4.3 Логика пуска функции ОМП.
4.4.4 Организация функции ОМП
4.5 Конфигурирование средств ОМП.
Выводы по главе
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Это итерационная процедура, продолжающаяся в процессе эксплуатации локатора. Алгоритмическое моделирование осуществляется в базисе симметричных составляющих, а реальная геометрия опор учитывается с помощью корректирующих коэффициентов, которые определяются в ходе коррекции алгоритмической модели по сигналам, выдаваемым имитационной моделью. Последняя строится в базисе фазных координат. Методика моделирования реализована в программном комплексе «КРОЕсШ», который позволяет также просматривать параметры ЛЭП, и в случае необходимости самостоятельно и оперативно их корректировать. В четвёртой главе представлена реализация описанных в диссертации способов определения места повреждения в серийно выпускаемом микропроцессорном устройстве «Бреслер-0Ю7. ОМП» и программном комплексе «VinBres». При непосредственном участии автора были разработаны алгоритмы ОМП, подготовлена резидентная программа терминала, составлена конструкторская документация на устройство ОМП. В ФСК ЕЭС. Внедрение осуществлялось на протяжении четырёх лет. В результате проделанной за это время работы были скорректированы модели половины от общего числа обслуживаемых ЛЭП. Модификация дистанционного метода ОМП при многостороннем наблюдении линии электропередачи. Дистанционный способ ОМП на линиях ответвитсльных подстанций. Учёт реальной несиммстрии линий электропередачи и вида повреждения при формировании моделей ЛЭП. Научная новизна работы. Развитый в работе метод дистанционного определения места повреждения в отличие от существующих создал основу алгоритмизации ОМП при многостороннем наблюдении линии электропередачи. Метод характеризуется предварительной идентификацией поврежденного участка ЛЭП с последующим его анализом. В этом методе в более полной мере, чем ранее, используется инструментарий алгоритмического моделирования и идея объединения всей информации, доступной при наблюдении линии электропередачи. Представленный в диссертации способ дистанционного ОМП отличается от известных способностью идентифицировать повреждение на ответвлении и локализовать его по замерам на концах основной линии электропередачи. Предложенный в работе способ учёта реальной несимметрии линии ( электропередачи отличается от известных тем, что позволяет, оставаясь в базисе симметричных составляющих, формировать модели ЛЭП, учитывающие фактическое расположение проводов и вид замыкания. Практическая ценность работы. Развитые в работе модификации метода дистанционного определения места повреждения позволили решить задачу локации на линиях с многосторонним питанием, а также на линиях ответвитсльных подстанций. Разработанные программные и аппаратные средства определения места повреждения «VinBres» и «Бреслер-0Ю7. ОМП» серийно производятся и эксплуатируются почти на полутора тысячах линий ФСК ЕЭС. Представленная в диссертационной работе методика построения и корректировки моделей линий электропередачи применена в учебном процессе на кафедре ТОЭ и РЗА Чувашского государственного университета. Апробация работы. Саратов, СГТУ, ). Реализация результатов работы. Результаты исследований были использованы при разработке программного комплекса ОМП «WinBres» и терминала определения места повреждения «Брсслер-0Ю7. ОМП». Публикации. Содержание диссертационной работы нашло отражение в научных работах, включая три статьи, опубликованные в изданиях из перечня ВАК. Получено решение о выдаче патента на изобретение. Структура и объём работы. Общий объём составляет 0 стр. Дистанционные методы ОМП применяются на первом этапе определения места повреждения линии электропередачи, когда персоналом подстанций по показаниям различных фиксирующих приборов, аварийных регистраторов, устройств защит или специализированных средств локации делается предположение о возможном месте возникновения аварии и необходимой зоне обхода ЛЭП. После этого осуществляется непосредственный осмотр линии электропередачи и нахождение фактического места повреждения (ФМП) [5, 6]. Рис. В результате к средствам ОМП предъявляются требования как к точности расчёта, так и к оперативности получения результата.
