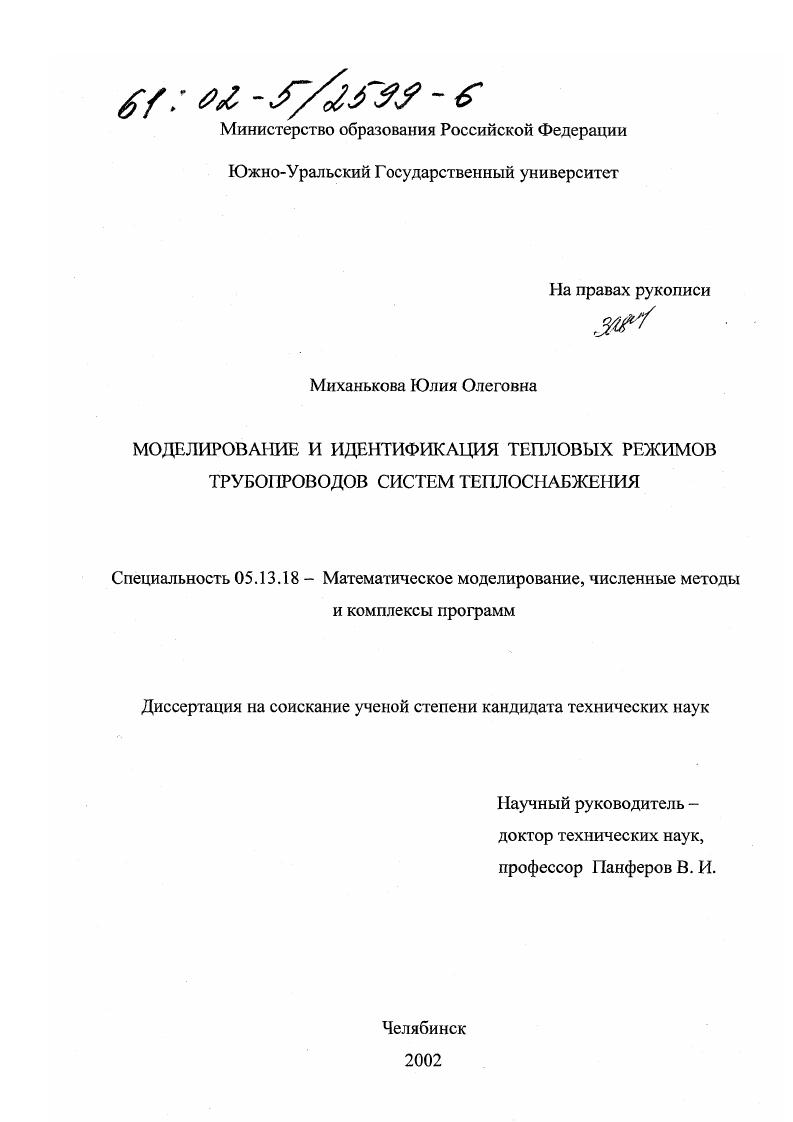

Моделирование и идентификация тепловых режимов трубопроводов систем теплоснабжения

Моделирование и идентификация тепловых режимов трубопроводов систем теплоснабжения

Автор: Миханькова, Юлия Олеговна

Шифр специальности: 05.13.18

Научная степень: Кандидатская

Год защиты: 2002

Место защиты: Челябинск

Количество страниц: 138 с. ил

Артикул: 2301755

Автор: Миханькова, Юлия Олеговна

Стоимость: 250 руб.

Моделирование и идентификация тепловых режимов трубопроводов систем теплоснабжения  Моделирование и идентификация тепловых режимов трубопроводов систем теплоснабжения

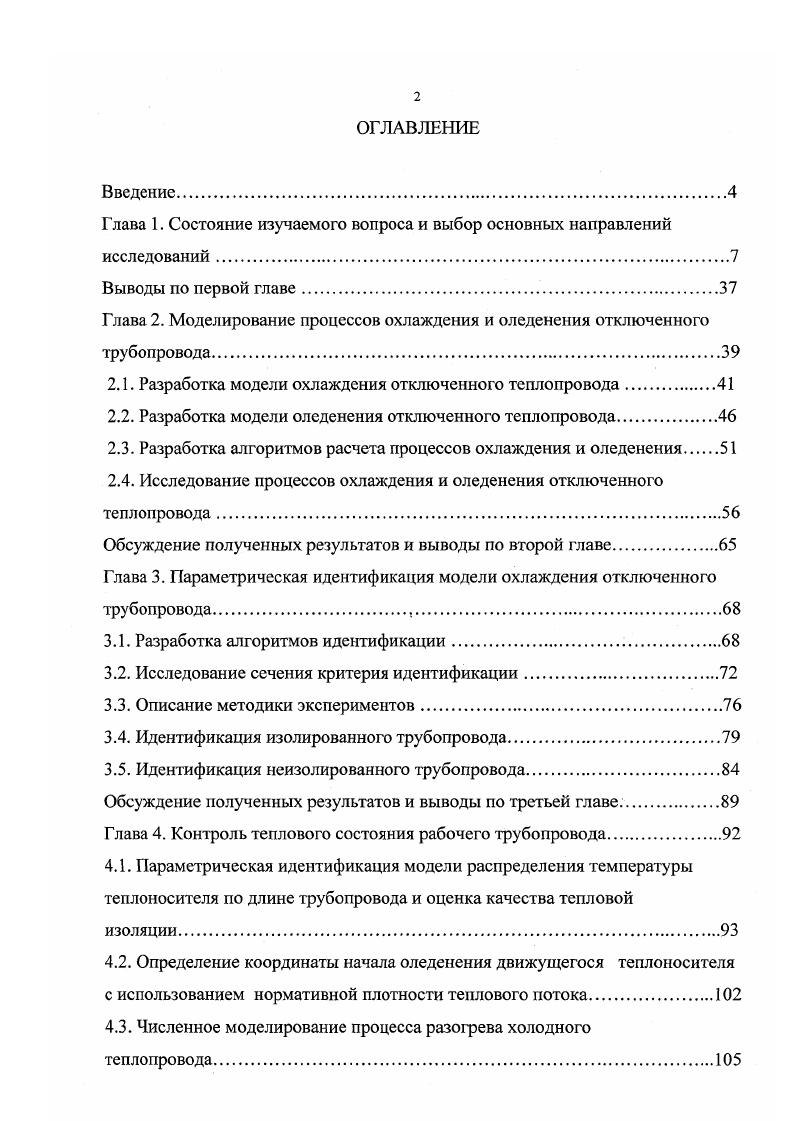

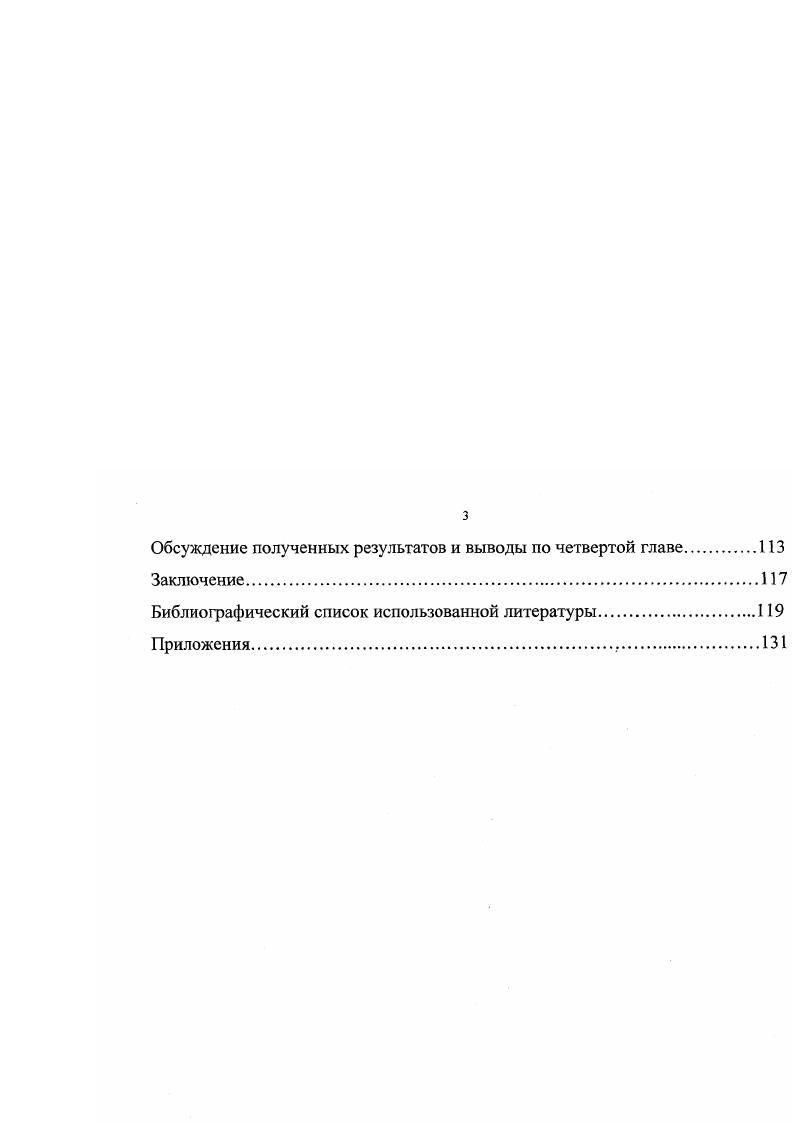

Введение. Глава 1. Глава 2. Разработка модели оледенения отключенного теплопровода. Глава 3. Обсуждение полученных результатов и выводы по третьей главе. Глава 4. Контроль теплового состояния рабочего трубопровода. Численное моделирование процесса разогрева холодного теплопровода. Заключение. Библиографический список использованной литературы. Приложения. Однако 1ромоздкость и достаточно большая погрешность метода, а также необходимость дополнительного пересчета показателей для определения реального времени оледенения делает проблематичным использование автономного контроля для целей определения динамики оледенения. Если инструментальный метод контроля является прямым и контактным, то расчетный метод относится к косвенным, когда искомый параметр вычисляется посредством измерения других величин . В современных сложных технических устройствах все большее значение приобретает измерительный контроль, при котором процедура измерения совмещается с информационно логическими операциями. Так, по данным , в настоящее время существует три основных класса автоматических средств измерения система измерения со встроенным микропроцессором измерительновычислительный комплекс ИВК, представляющий собой связанный с ЭВМ комплекс автономных средств измерения и компьютерноизмерительная система КИС.


Необходимо отметить, что незначительное оледенение способствует снижению гидравлического сопротивления трубопровода вследствие низкой шероховатости слоя льда. Это позволяет экономить энергоресурсы при перекачке теплоносителя . Однако значительное оледенение вызывает нарушение гидравлического режима системы и может явиться причиной аварийных ситуаций 2, 7, 8, . Для того чтобы избежать разрушения труб вследствие оледенения прибегают к опорожнению отключенных участков тепловых сетей. В связи с этим представляется важным на основе прогноза степени оледенения трубопроводов принимать решения о целесообразности слива из них теплоносителя. Кроме того, в случае опорожнения трубопровода необходимо контролировать режим его разогрева, в частности, определять минимально допустимые скорости движения теплоносителя из условия отсутствия оледенения разогреваемого участка. Существует предельное значение толщины пристеночного ледяного слоя, определяемое по соображениям быстрого и бесперебойного восстановления циркуляции теплоносителя. Это значение для трубопроводов систем тепло и водоснабжения по данным разных источников составляет от до площади внутреннего сечения трубы , . Работа элементов системы теплоснабжения часто может проходить при нерасчетных режимах. Изза большой протяженности и разветвленности трубопроводных систем на разных участках тепловой сети могут одновременно наблюдаться стационарные и нестационарные процессы теплообмена. Несколько отличается тепловое состояние опорожненного трубопровода при его разогреве распределение температур как по длине, так и по толщине пустого трубопровода носит в основном стационарный характер, а на разогреваемом участке, особенно вблизи от подвижной границы теплоносителя наблюдается нестационарный процесс теплообмена. Режимы эксплуатации трубопроводов систем теплоснабжения представлены на рисунке 1 в виде структурной схемы. Большая протяженность трубопроводных трасс, ярко выраженные суточные колебания температуры наружного воздуха, а также транспортное запаздывание при регулировании величины тепловой нагрузки делают стационарность теплового состояния трубопроводов относительно условной характеристикой. Как следует из рис. Рис. Поскольку разные процессы характеризуются различным числом параметров и различным отношениями между ними, то решение задачи контроля и управления теплового состояния трубопроводов необходимо осуществлять индивидуально для каждого конкретного случая эксплуатации трубопроводных систем. Для описания тепловых процессов используются разные виды математических моделей и различные методики определения неизвестных параметров теплообмена. Контроль степени внутритрубного оледенения можно осуществить инструментальными средствами измерения или расчетными методами. Обзор методов инструментального контроля приведен в 8. Автор разделяет встроенный и автономный способы контроля. В основу встроенного способа положены следующие принципы ручной ввод в трубопровод металлического щупа через сальниковое уплотнение измерение объема жидкости при постоянном давлении или давления при постоянном объеме измерение емкости электрического конденсатора, установленного на внутренних стенках оледеневающего трубопровода использование закона неразрывности движения жидкости при оледенении рабочего трубопровода. Помимо невысокой точности, общим недостатком встроенных способов контроля является невозможность прогнозирования толщины ледяного слоя в трубопроводах в зависимости от продолжительности остановки и климатических условий. Таким образом, данный способ не может быть использован для целей принятия решения о целесообразности слива теплоносителя из отключенного теплопровода. Автономный метод контроля предполагает решение аналитического уравнения промерзания трубопровода с помощью аналогового устройства при непрерывно поступающих данных о меняющихся условиях окружающей среды 8. При этом для прогноза длительности образования льда используется дополнительный счетчик, время накопления которого составляет от 5 до минут и меняется с помощью реле времени.
