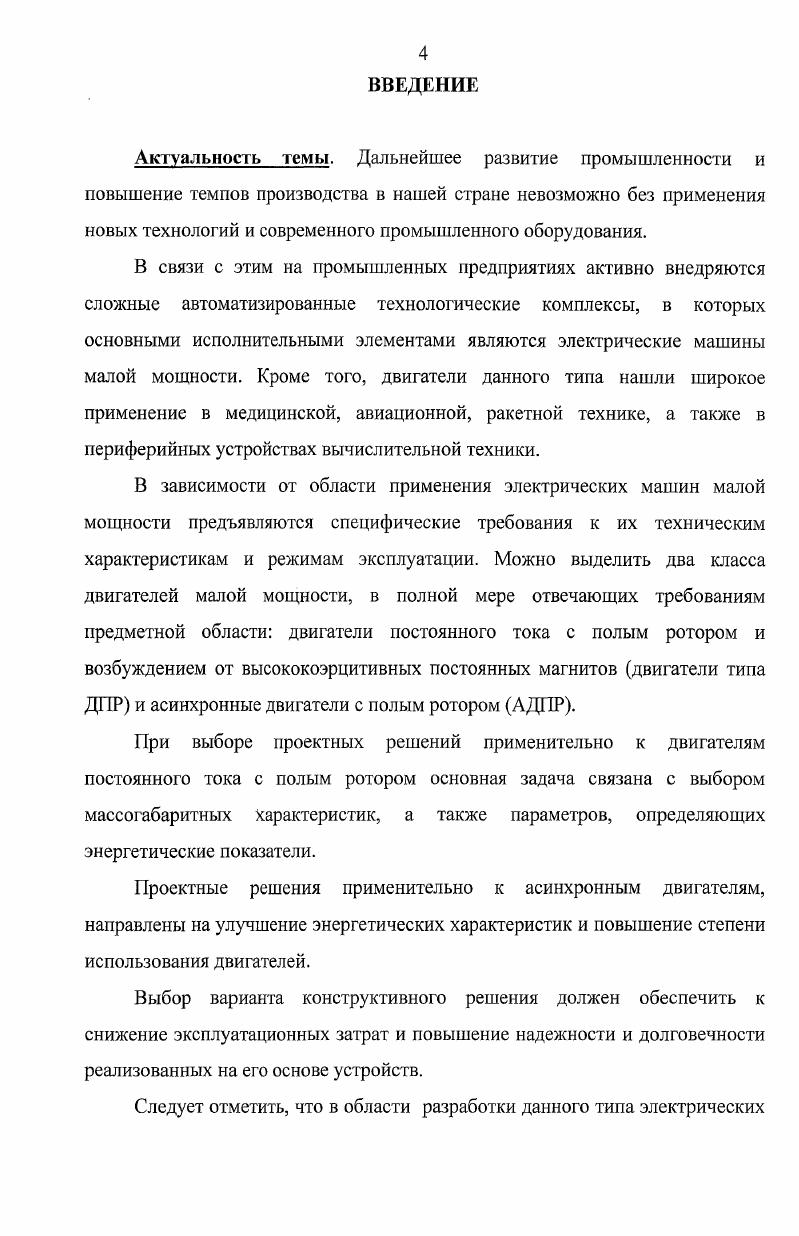

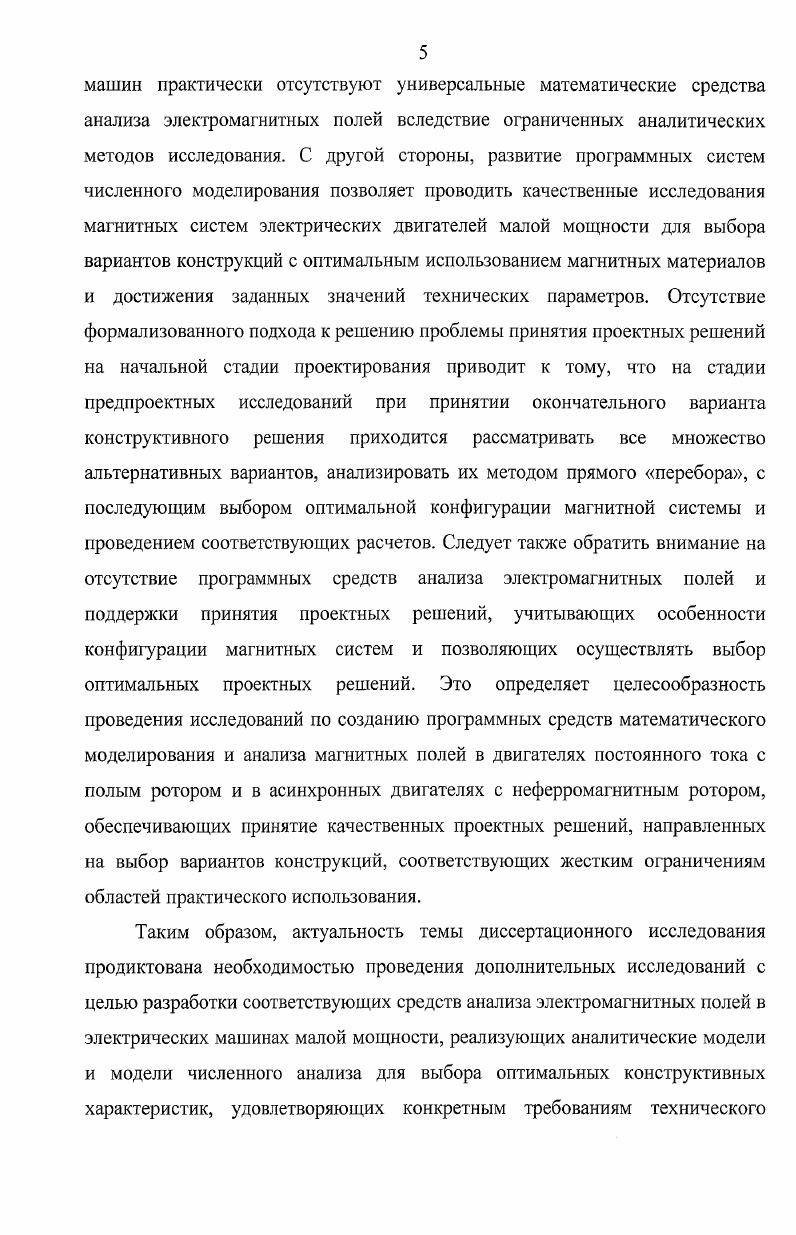

Актуальность темы. Дальнейшее развитие промышленности и повышение темпов производства в нашей стране невозможно без применения новых технологий и современного промышленного оборудования. В связи с этим на промышленных предприятиях активно внедряются сложные автоматизированные технологические комплексы, в которых основными исполнительными элементами являются электрические машины малой мощности. Кроме того, двигатели данного типа нашли широкое применение в медицинской, авиационной, ракетной технике, а также в периферийных устройствах вычислительной техники. В зависимости от области применения электрических машин малой мощности предъявляются специфические требования к их техническим характеристикам и режимам эксплуатации. Можно выделить два класса двигателей малой мощности, в полной мере отвечающих требованиям предметной области двигатели постоянного тока с полым ротором и возбуждением от высококоэрцитивных постоянных магнитов двигатели типа ДПР и асинхронные двигатели с полым ротором АДПР.


В зависимости от особенностей конкретной задачи область, занятую током, стараются представить в виде слоев тока или стянуть в точку, если же это невозможно, используют разбиение области на криволинейные квадраты, производя построение векторных диаграмм, учитывающих сдвиги по фазе токов отдельных трубок. Тела сложной геометрической формы по возможности представляют совокупностью простых форм, для которых иоле известно или его построение не вызывает затруднений. Б Метод отображений. Данный метод позволяет рассчитывать электромагнитное поле в областях, границы которых являются плоскими или цилиндрическими поверхностями. Сущность метода состоит в замене влияний границ на поле в рассматриваемой области влиянием системы токов или магнитных зарядов, расположенных вне области. Результирующее поле находится наложением в воздушном пространстве полей заданного и отображенного источников. Практическое применение метода отображений ограничивается расчетами поля в областях с границами, дающими конечное число отображений. Построение отображений помогает определить вид решения, которое ищется другими методами. В Метод возмущенных потенциалов. Данный метод применяется в линейных многосвязных областях или в областях со сложными граничными условиями. Сущность метода заключается в наложении на решение исходного уравнения для однородной неограниченной среды, обусловленное источниками поля, так называемых возмущенных потенциалов, обусловленных конечными размерами области и реакцией ее границ. Суммарное результирующее поле должно удовлетворять исходному уравнению и всем заданным граничным условиям. Модификациями данного метода являются решения, состоящие из суммы решений исходного уравнения, одно из которых является решением, удовлетворяющим части граничных условий, а остальные дополняют первое решение и в сумме удовлетворяют всем граничным условиям. Г Метод граничных коллокаций. Данный метод используется при расчете областей с очень сложной конфигурацией границ. Основная идея данного метода заключается в том, что исходные уравнения удовлетворяются во всей области, включая границы, а граничные условия выполняются только в отдельных, определенным образом выбранных точках точках коллокации. Решение ищется в виде ряда
Ат 1СЛ 1. Ск неизвестные постоянные коэффициенты, а фк функция координат. Ь длина дуги контура к номер точки коллокации п1 число точек коллокации. В общем случае уравнения Лапласа, Пуассона и Гельмгольца в прямоугольной системе координат фк комбинация тригонометрических и гиперболических функций или гармонических полиномов, а в полярных системах координатах комбинация тригонометрических функций и функций Бесселя. Д Векторный магнитный потенциал. С помощью векторного магнитного потенциала А описываются как потенциальные, так и вихревые поля. Интеграл векторного магнитного потенциала по любому замкнутому контуру равен магнитному потоку, проходящему через поверхность 8, охватываемую этим контуром. Это позволяет определить значение магнитной индукции В. А В. А ас5, 1. Так как векторный магнитный потенциал обладает свойствами функции потока, то линии, соединяющие точки с одинаковыми значениями А7. Совокупность линий равного магнитного потенциала, построенных с определенным шагом изменения значения векторных потенциалов, образует картину магнитного поля на отдельных участках области. А И ду
. В зависимости от типа решаемых задач градиент скалярной функции ф принимает различные значения. В случае, когда векторы, характеризующие переменное во времени магнитное поле изменяются по гармоническому закону с круговой частотой со, то выражение, описывающее распределение плоскопараллельного поля, принимает вид
1 дк р дх
н ду
соу
ср
и расчет ведется с помощью комплексных амплитуд векторов поля. В ряде задач, когда невозможно пренебречь кривизной отдельных активных или конструктивных элементов машины, расчетную модель записывают в полярных координатах
Уравнения с нелинейными коэффициентами не имеют аналитических методов решения, и поэтому при их решении прибегают к численным методам. Ах дкъ 2. Ц Ж ч рЯ Ж Я2 И А7.
