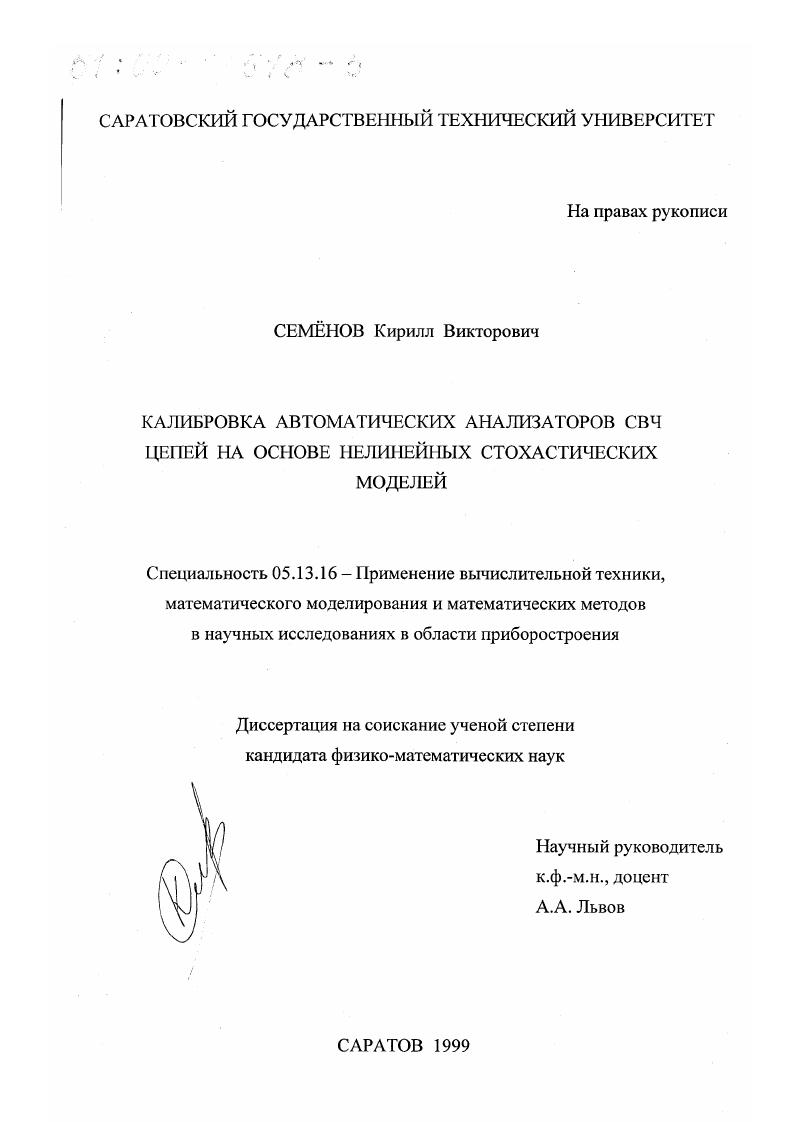

Калибровка автоматических анализаторов СВЧ цепей на основе нелинейных стохастических моделей

Калибровка автоматических анализаторов СВЧ цепей на основе нелинейных стохастических моделей

Автор: Семенов, Кирилл Викторович

Шифр специальности: 05.13.16

Научная степень: Кандидатская

Год защиты: 1999

Место защиты: Саратов

Количество страниц: 149 с. ил.

Артикул: 253605

Автор: Семенов, Кирилл Викторович

Стоимость: 250 руб.

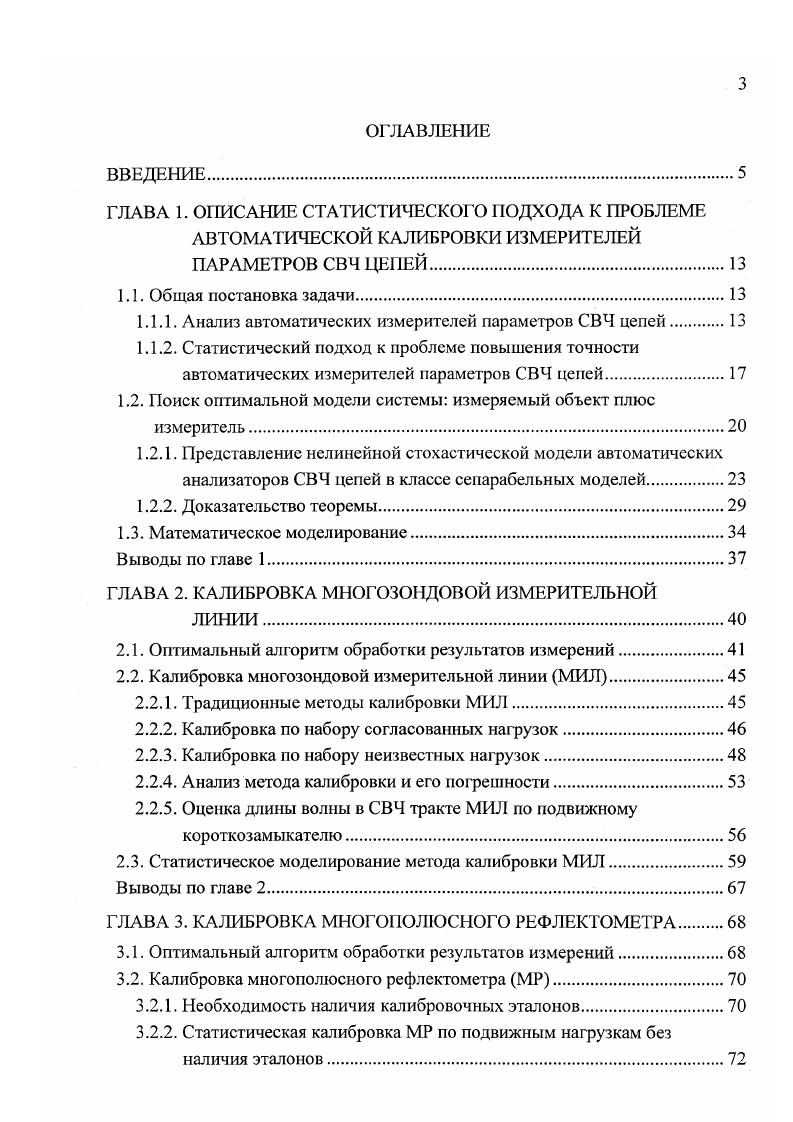

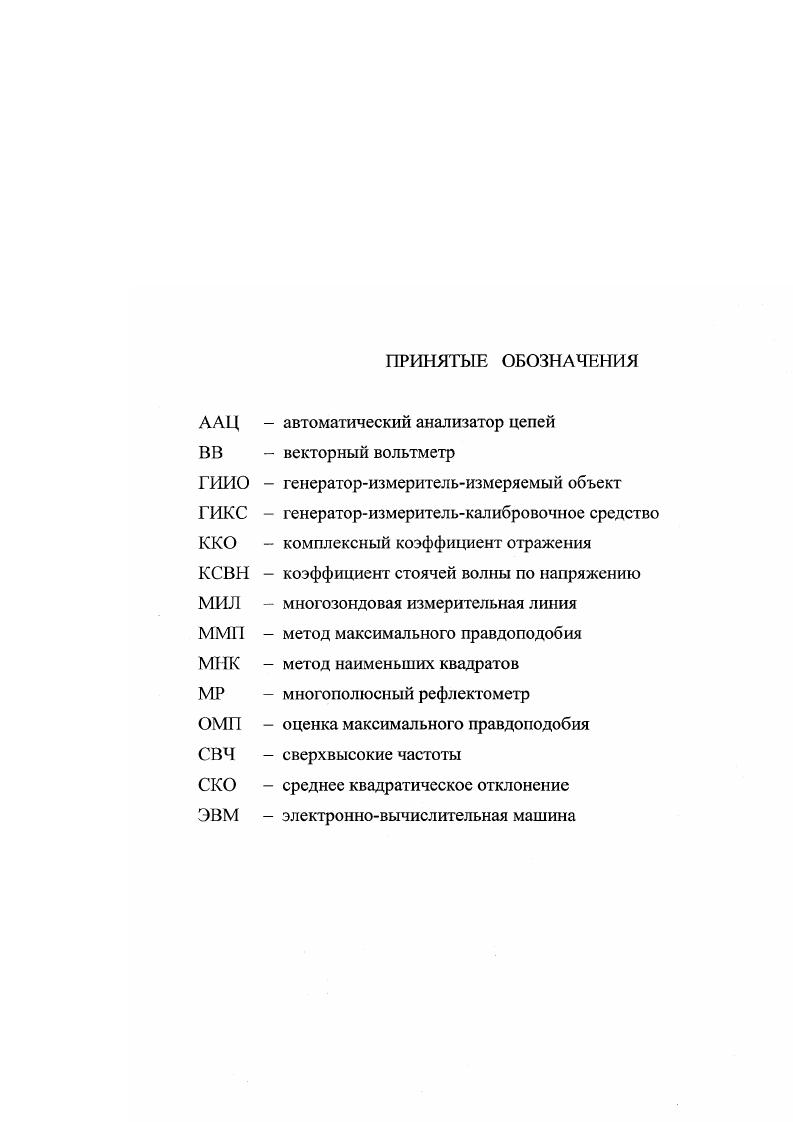

ГЛАВА 1. ОПИСАНИЕ СТАТИСТИЧЕСКОГО ПОДХОДА К ПРОБЛЕМЕ АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ ИЗМЕРИТЕЛЕЙ ПАРАМЕТРОВ СВЧ ЦЕПЕЙ. Общая постановка задачи. Статистический подход к проблеме повышения точности автоматических измерителей параметров СВЧ цепей. Поиск оптимальной модели системы измеряемый объект плюс измеритель. Представление нелинейной стохастической модели автоматических анализаторов СВЧ цепей в классе сепарабельных моделей. ГЛАВА 2. ЛИНИИ. Калибровка по набору согласованных нагрузок. Калибровка по набору неизвестных нагрузок. Оценка длины волны в СВЧ тракте МИЛ по подвижному короткозамыкателю. ГЛАВА 3. ОПИСАНИЕ СТАТИСТИЧЕСКОГО ПОДХОДА К ПРОБЛЕМЕ АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ ИЗМЕРИТЕЛЕЙ ПАРАМЕТРОВ СВЧ
1. При измерении частотных характеристик пассивных СВЧ цепей используется измерительная система, представленная в общем виде на рис. Если измеряемым объектом является четырехполюсник, то к его выходу можно подсоединить вторую измерительную систему и определить параметры четырехполюсника при различных условиях возбуждения.


Комплексные амплитуды а2 и Ь2 связаны с измеряемыми амплитудами а , . Л1аг В,Ь2, . Ап В1 комплексные константы го измерительного канала, определяемые измерительной схемой и частотой, на которой проводятся измерения. При измерениях постулируется одномодовый режим. В настоящее время для автоматического измерения параметров СВЧ приборов применяются ААЦ, основанные на двух широко известных методах ВВ и МР . ВВ представляет собой двухканальное устройство Ы 2 с переносом частоты, в котором на промежуточной частоте сохраняется информация о модуле и фазе. Работа подобных анализаторов основана на использовании отношения амплитуд 1. В течение многих лет основой повышения точности измерений с помощью ААЦ, реализованных на методе ВВ, являлось усовершенствование компонентов СВЧ аппаратуры. В результате ААЦ, основанные на методе ВВ, обладают высокой точностью измерения. Но с другой стороны они очень сложны в изготовлении и дороги. Использование уравнения 1. Во время проведения калибровки измерительной установки, как правило, используют не менее трех нагрузок с точно известными параметрами. Изза неидеальности образцовых мер, полученные оценки комплексных констант содержат систематические ошибки, которые становятся существенными, когда основные ошибки скомпенсированы при проектировании и создании измерительной системы. В ААЦ, основанных на МР, вместо гетеродинных методов, использование которых может оказаться дорогостоящим или вовсе невозможным, особенно в области очень высоких частот, применяется простое детектирование мощности.
