Принципы организации и методы проектирования стандартных интерфейсов микро-ЭВМ

Принципы организации и методы проектирования стандартных интерфейсов микро-ЭВМ

Автор: Огинский, Владимир Николаевич

Шифр специальности: 05.13.13.

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Ленинград

Количество страниц: 166 c. ил

Артикул: 3436129

Автор: Огинский, Владимир Николаевич

Стоимость: 250 руб.

Принципы организации и методы проектирования стандартных интерфейсов микро-ЭВМ  Принципы организации и методы проектирования стандартных интерфейсов микро-ЭВМ

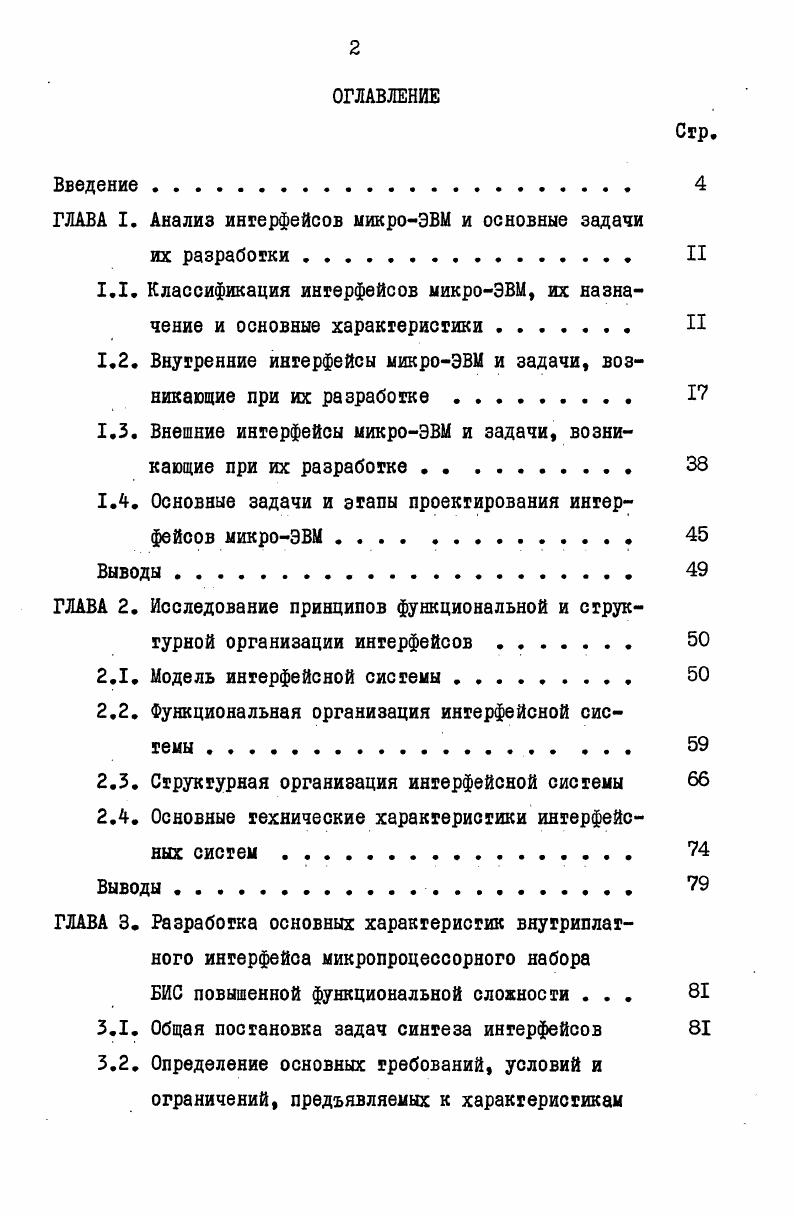

ОГЛАВЛЕНИЕ
Введение
ГЛАВА I. Анализ ингерфейсов ыикроЭВМ и основные задачи
их разработки II
1.1. Классификация ингерфейсов микроЭВМ, их назначение и основные характеристики II
1.2. Внутренние интерфейсы ыикроЭВМ и задачи, возникающие при их разработке . I
1.3. Внешние интерфейсы микроЭВМ и задачи, возникающие при их разработке
1.4. Основные задачи и этапы проектирования ингерфейсов ыикроЭВМ
Выводы
ГЛАВА 2. Исследование принципов функциональной и структурной организации ингерфейсов .
2.1. Модель интерфейсной системы
2.2. Функциональная организация интерфейсной системы .
2.3. Структурная организация интерфейсной системы
2.4. Основные технические характеристики интерфейсных систем
Выводы.
ГЛАВА 3. Разработка основных характеристик внутриплатного интерфейса микропроцессорного набора БИС повышенной функциональной сложности .
3.1. Общая постановка задач синтеза ингерфейсов
3.2. Определение основных требований, условий и ограничений, предъявляемых к характеристикам
внутриплатного интерфейса
3.3. Выбор структурной организации внутриплатной интерфейсной системы.
3.4. Выбор функциональной организации внутриплатной интерфейсной системы
Выводы. II
ГЛАВА 4. Разработка методики проектирования стандартных
интерфейсов пользователя на базе микроЭВЫ . .
4.1. Основные этапы методики проектирования стандартных интерфейсов пользователя на базе микроЭВМ
4.2. Реализация основных интерфейсных функций приборного ингерфейса на многоплатной и одноплатных микроЭВМ семейства Электроника С5
4.3. Реализация интерфейсных функций приборного интерфейса на однокристальной микроЭВМ Электроника С 5.
Выводы.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Предложены диаграммы состояний интерфейсных функций для организации операций записи, чтения, чтения-модификации-записи, чтения вектора и приведены временные диаграммы выполнения указанных операций. В четвертой главе разработана методика проектирования интерфейсов пользователя с помощью ресурсов микро-ЭВМ и обоснована ее целесообразность. В соответствии с положениями, рассмотренными в главе 2, устройство представляется в виде двух взаимосвязанных частей: операционной части и интерфейсной части. Основной целью предложенной методики является определение требуемых характеристик разрабатываемой интерфейсной части устройства, затрат ресурсов микро-ЭВМ и дополнительного внешнего оборудования для ее реализации и принципов организации связи интерфейсной части с операционной. Для сокращения затрат дополнительного оборудования и ресурсов микро-ЭВМ при программно-аппаратной реализации интерфейсной части устройства предложен метод введения дополнительных псевдосостояний, которые реализуются аппаратно и устраняют последствия невыполнения временных ограничений, налагаемых на переходы интерфейсных функций из состояния в другое. Определены условия, при выполнении которых минимизируются затраты ресурсов программируемого ввода-вывода микро-ЭВМ, что особенно важно при использовании одной микро-ЭВМ для реализации как операционной, так и интерфейсной частей устройства. На основе предложенной методики разработаны структурные схемы подключения микро-ЭВМ семейства "Электроника " к каналу общего пользования приборного интерфейса по ГОСТ . ЭВМ, работающую в пяти режимах. При этом интерфейсная часть основной массы неуправляющих программируемых приборов может быть выполнена с помощью одной микро-ЭВМ, интерфейсная часть системного контроллера - с помощью двух микро-ЭВМ в различных режимах, а интерфейсная часть контроллера "по назначению" - с помощью трех микро-ЭВМ. В заключении сформулированы основные результаты, полученные в диссертационной работе. ГЛАВА I. В вычислительной технике термин "интерфейс" обычно используется в качестве синонима понятия "сопряжение" и понимается как совокупность аппаратных и программных средств, реализующих взаимодействие элементов вычислительной системы [3, 5, ] . Вместе с тем нередко имеет место неоднозначность использования этого термина. В одних случаях понятие "интерфейс" используется для обозначения только программных средств, определяющих взаимодействие между программами операционной системы одной или нескольких ЭВМ [] . В других случаях в качестве "интерфейса" выступает отдельное устройство, обеспечивающее физическую взаимосвязь между двумя функциональными блоками [] . Существует понятие ингерфеса, как совокупности цепей, связывающих два устройства, и алгоритмов, определяющих порядок передачи информации между устройствами [] . Часто применяются термины "интерфейсная система" [] , "программный интерфейс" [] , "аппаратный интерфейс", "физический интерфейс [] . Согласно ГОСТ 1- интерфейс - совокупность правил, устанавливающих единые принципы взаимодействия устройств электронных вычислительных машин. Таким образом, в общем случае под интерфейсом будем понимать некоторый набор правил (протокол), выполнение которых обеспечивает однозначное сопряжение между собой электронных устройств различного уровня сложности. Классификация интерфейсов различного назначения проведена во многих работах [5, , , , ]. ЭВМ. В основу предлагаемой классификации интерфейсов микро-ЭВМ положен признак функционального назначения. В соответствии с этим признаком интерфейсы микро-ЭВМ разделяются на два класса (рис. Внутренние интерфейсы микро-ЭВМ определяют сопряжение составных частей микро-ЭВМ между собой в систему заданной конфигурации, т. ЭВМ. Внешние интерфейсы, как это следует из самого названия, определяют сопряжение микро-ЭВМ с внешней средой: с периферийными устройствами, с датчиками и исполнительными механизмами, органами управления и индикации, каналами передачи данных приборов, агрегатов и систем, в составе которых (совместно с которыми) работает микро-ЭВМ. Ус/fo? ЭУ - Э/гелгяуромое устройся7&? Z7CC- я/>ограммм&? Рис. ФунХционахймого раси/орения и#/? Ы/т? Рис Л.
