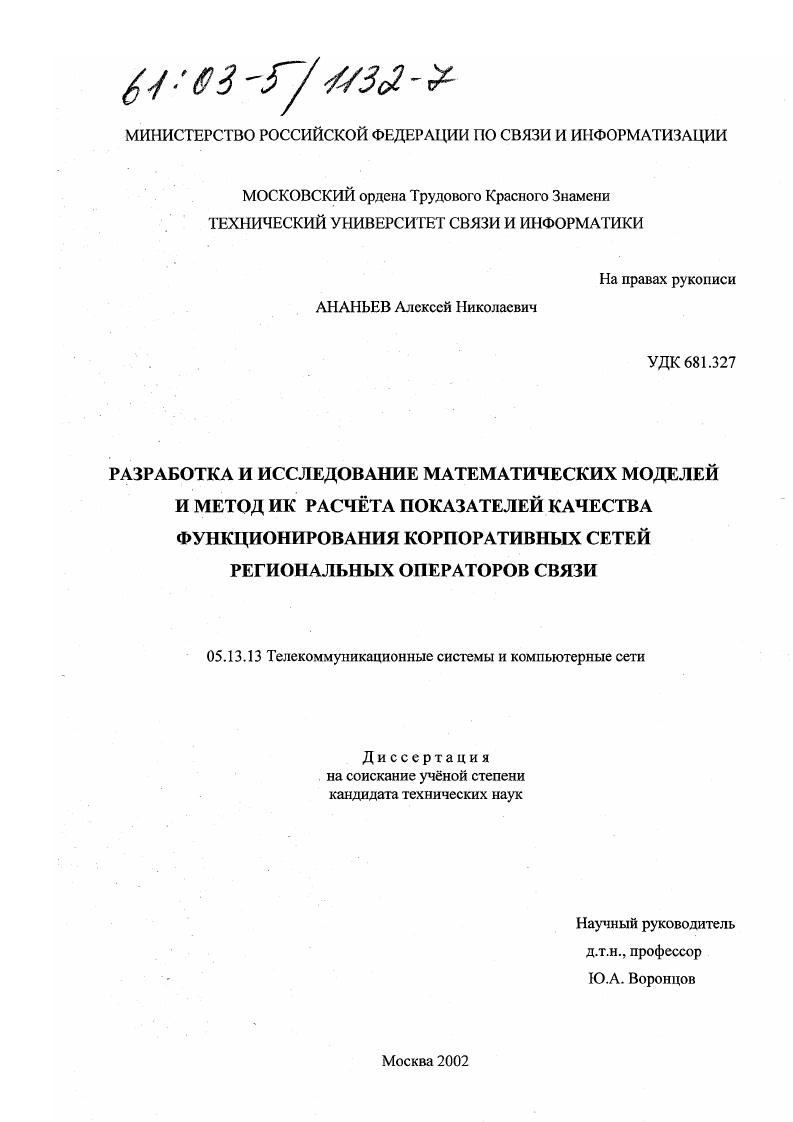

Разработка и исследование математических моделей и методик расчета показателей качества функционирования корпоративных сетей региональных операторов связи

Разработка и исследование математических моделей и методик расчета показателей качества функционирования корпоративных сетей региональных операторов связи

Автор: Ананьев, Алексей Николаевич

Шифр специальности: 05.13.13

Научная степень: Кандидатская

Год защиты: 2002

Место защиты: Москва

Количество страниц: 266 с. ил

Артикул: 2320743

Автор: Ананьев, Алексей Николаевич

Стоимость: 250 руб.

Разработка и исследование математических моделей и методик расчета показателей качества функционирования корпоративных сетей региональных операторов связи  Разработка и исследование математических моделей и методик расчета показателей качества функционирования корпоративных сетей региональных операторов связи

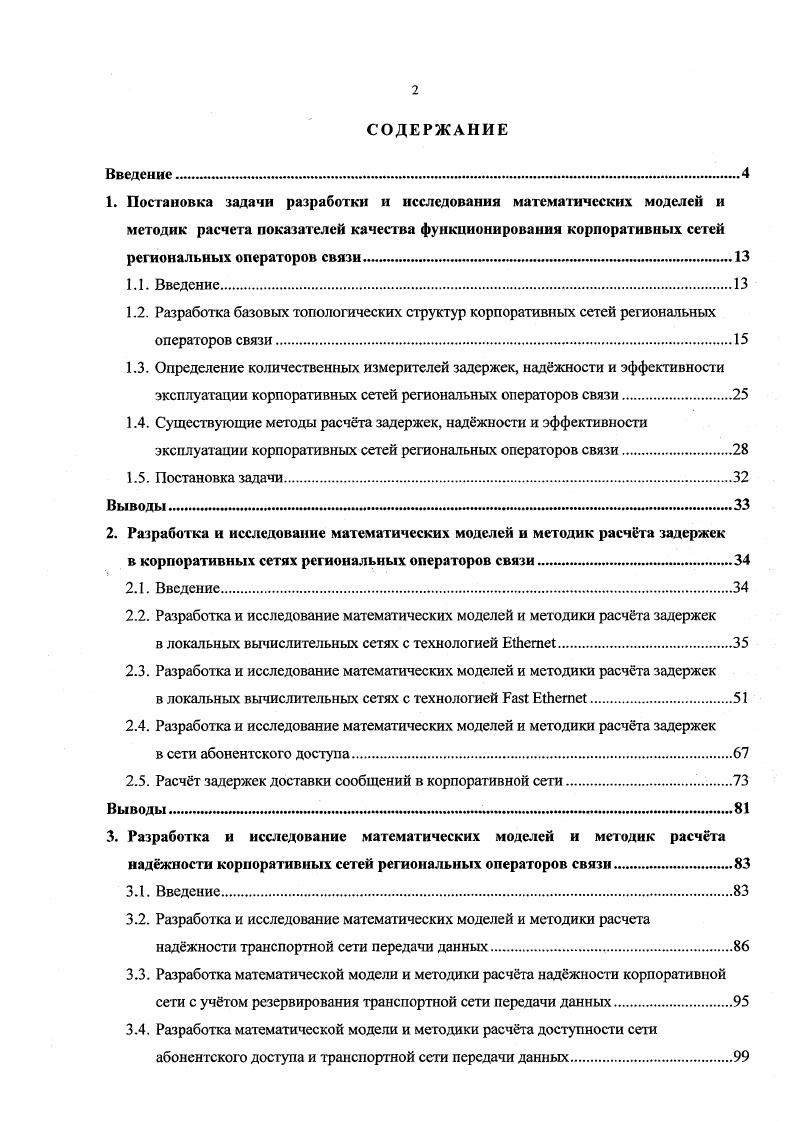

СОДЕРЖАНИЕ
Введениеи.
1. Постановка задачи разработки и исследования математических моделей и методик расчета показателей качества функционирования корпоративных сетей региональных операторов связи.
1.1. Введение.
1.2. Разработка базовых топологических структур корпоративных сетей региональных операторов связи.
1.3. Определение количественных измерителей задержек, наджности и эффективности эксплуатации корпоративных сетей региональных операторов связи.
1.4. Существующие методы расчта задержек, наджности и эффективности эксплуатации корпоративных сетей региональных операторов связи.
1.5. Постановка задачи
Выводы
2. Разработка и исследование математических моделей и методик расчета задержек
в корпоративных сетях региональных операторов связи.
2.1. Введение.
2.2. Разработка и исследование математических моделей и методики расчта задержек
в локальных вычислительных сетях с технологией .
2.3. Разработка и исследование математических моделей и методики расчета задержек
в локальных вычислительных сетях с технологией
2.4. Разработка и исследование математических моделей и методики расчта задержек
в сети абонентского доступа.
2.5. Расчт задержек доставки сообщений в корпоративной сети
Выводы.
3. Разработка и исследование математических моделей и методик расчта наджности корпоративных сетей региональных операторов связи.
3.1. Введение.
3.2. Разработка и исследование математических моделей и методики расчета наджности транспортной сети передачи данных.
3.3. Разработка математической модели и методики расчта наджности корпоративной сети с учтом резервирования транспортной сети передачи данных.
3.4. Разработка математической модели и методики расчта доступности сети абонентского доступа и транспортной сети передачи данных.
3.5. Разработка математической модели и методики расчета надежности сервис центра корпоративной сети.
3.6. Разработка математической модели и методики расчета надежности корпоративной сети по критерию доступности услуг и критерию доступности технического обеспечения
Выводы
4. Оценка эффективности эксплуатации корпоративных сетей региональных операторов связи.
4.1. Введение
4.2. Разработка техникоэкономической модели корпоративной сети регионального оператора связи для оценки эффективности эксплуатации
4.3. Выбор показателей эффективности эксплуатации корпоративных сетей региональных операторов связи
4.4. Анализ результатов расчетов эффективности эксплуатации корпоративных сетей
Выводы
Заключение. Теоретические и практические результаты.
Литература


В случае выхода из строя этого коммутатора можно в течение нескольких минут переключить сервера на коммутатор того этажа, на котором они расположены. Для этого должны быть заранее проложены соответствующие кабели СКС и зарезервированы порты в коммутаторе этажа. Разделение трафика корпоративной сета и трафика Интернет осуществляется с использованием технологии виртуальных сетей V. Подключение абонентов осуществляется через коммутаторы. Структура ЛВС основных функциональных подразделений среднего оператора связи аналогична структуре ЛВС центрального узла малого оператора связи. Информационнотранспортная сеть для крупного оператора связи включает городскую и областную сети. Городская сеть охватывает численность населения порядка тысяч человек. Номерная емкость сети 0 тыс. Основу информационной сети ИС составляет центральный узел и дополнительных узлов. Транспортная сеть имеет свободные ресурсы в виде цифровых потоков Е1 системы , а также свободные оптические волокна. ЛВС центрального узла содержит 0 РМ и серверов. ЛВС функциональных подразделений оператора связи располагаются на пяти дополнительных узлах ИС. Данные ЛВС содержат по РМ и сервера. К сети подключаются ОЭС и сервисцентров. В области помимо областного центра находятся 3 города областного подчинения и районных центров. Описание сети городов областного подчинения аналогично варианту 2. РУЭСов по 5 РМ подключены к областному центру цифровыми потоками, а РУЭСов по 2 РМ каналами ТЧ. Структура информационнотранспортной сети крупного оператора связи приведена на рисунке 1. В качестве опорной сети для построения информационной сети крупного оператора связи используются ВОЛС и цифровые потоки Е1 в сети . Центральный узел связан с дополнительными узлами по ВОЛС. При этом каждый из дополнительных узлов должен быть связан как минимум с двумя другими дополнительными узлами или с одним из дополнительных узлов и с центральным узлом. При отсутствии свободных оптических волокон такие связи должны реализовываться цифровыми потоками Е1. Отделения электросвязи и сервис центры подключены к центральному или к дополнительным узлам потоками Е1. Города областного подчинения и часть районных отделений электросвязи подключены потоками ЕЗ, Е1 или пК. Оставшиеся районные отделения электросвязи подключаются но каналам ТЧ. Рис. В центре информационной сети крупного оператора связи строится облако. Через предполагается связать между собой центральный и дополнительные узлы. На центральном и дополнительных узлах помимо коммутатора устанавливается сервер доступа по ТЧ каналам и концентраторы доступа по каналам x и ХК этим концентраторам по физическим линиям с использованием технологии x подключаются абоненты. Абоненты могут получать доступ к сети как по , так и по . На центральном узле и на всех дополнительных узлах предусматриваются отдельные маршрутизаторы для маршрутизации трафика информационной сети и трафика ЛВС. Маршрутизаторы должны поддерживать протоколы маршрутизации I и . Основной маршрутизатор центрального узла кроме этих протоколов должен также поддерживать протокол . Локальная вычислительная сеть крупного оператора связи для центрального узла представлена на рисунке 1. Рис. В ЛВС центрального узла одновременно работают более 0 абонентов. Для того чтобы сеть такого размера периодически не перегружалась большим количеством широковещательных сообщений необходимо разбивать абонентов ЛВС на виртуальные подсети. Выбор подсети для абонента осуществляется на основании его принадлежности к одному из функциональных подразделений центрального узла. Связь между различными подсетями должна осуществляться через маршрутизатор, который будет пересылать пакеты из одной подсети в другую в соответствии с их адресами 3го уровня 1. В целом схема ЛВС центрального узла крупного оператора связи отличается от такой же схемы для среднего оператора только наличием маршрутизирующего коммутатора. Структура ЛВС основных функциональных подразделений крупного оператора связи аналончна структуре ЛВС центрального узла малого оператора связи.
