Автоматизированная подсистема конструкторского проектирования блоков ЭВМ

Автоматизированная подсистема конструкторского проектирования блоков ЭВМ

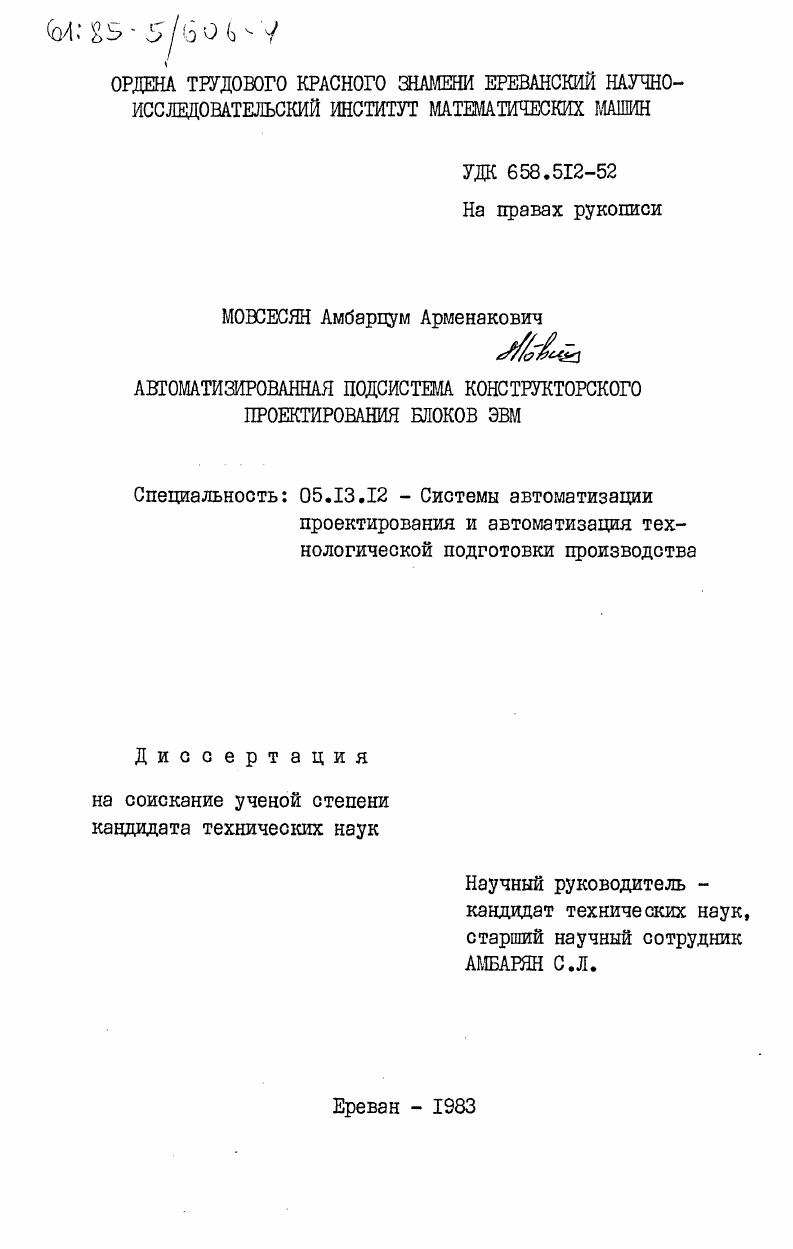

Автор: Мовсеян, Амбарцум Арменакович

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Год защиты: 1983

Место защиты: Ереван

Количество страниц: 161 c. ил

Артикул: 3436043

Автор: Мовсеян, Амбарцум Арменакович

Стоимость: 250 руб.

Автоматизированная подсистема конструкторского проектирования блоков ЭВМ  Автоматизированная подсистема конструкторского проектирования блоков ЭВМ

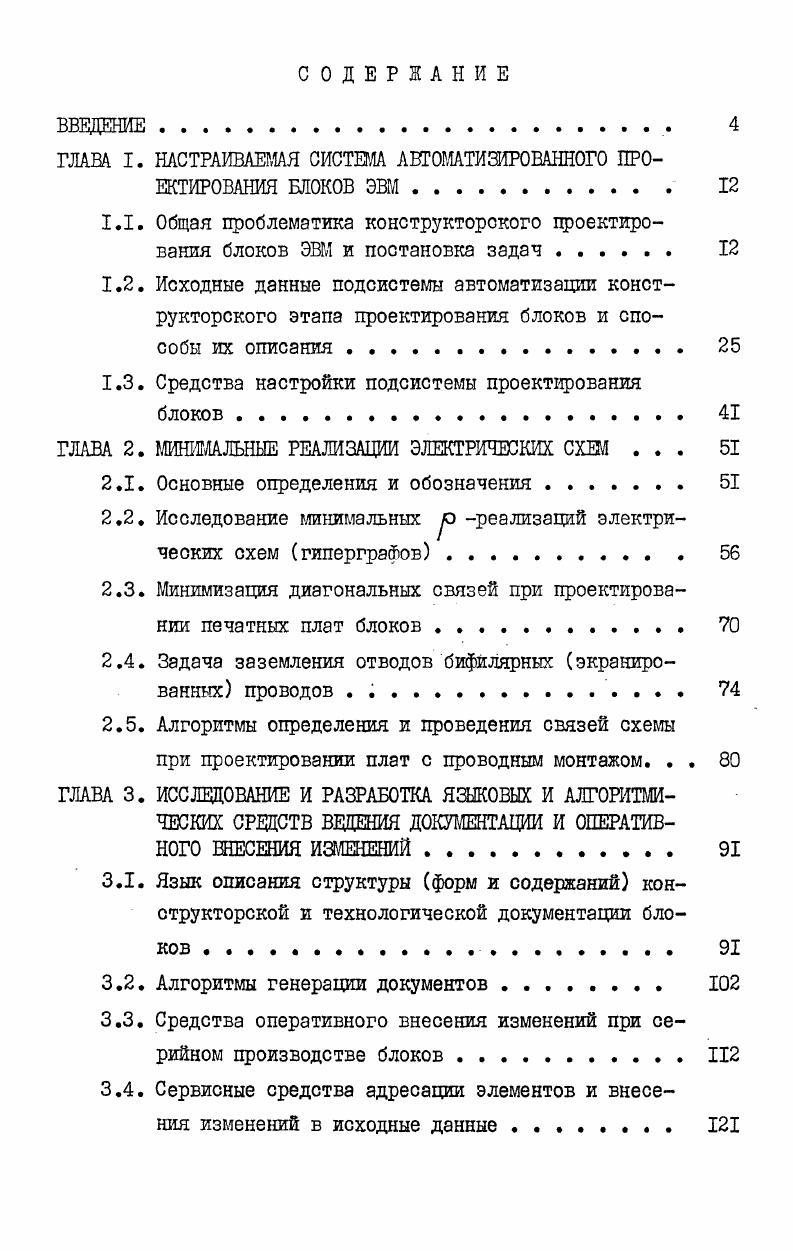

СОДЕРЖАНИЕ
ВВЕДЕНИЕ .
ГЛАВА I. НАСТРАИВАЕМАЯ СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ШОКОВ ЭВМ.
1.1. Общая проблематика конструкторского проектирования блоков ЭВМ и постановка задач
1.2. Исходные данные подсистемы автоматизации конструкторского этапа проектирования блоков и способы их описания
1.3. Средства настройки подсистемы проектирования
блоков
ГЛАВА 2. МИНИМАЛЬНЫЕ РЕАЛИЗАЦИИ ЭЛЕКТРИЧЕСКИХ СХЕМ .
2.1. Основные определения и обозначения .
2.2. Исследование рлинимальных уО реализаций электрических схем гиперграфов.
2.3. Минимизация диагональных связей при проектировании печатных плат блоков
2.4. Задача заземления отводов бифилярннх экранированных проводов . .
2.5. Алгоритмы определения и проведения связей схемы
при проектировании плат с проводным монтажом. . .
ГЛАВА 3. ИССЛЕДОВАНИЕ И РАЗРАБОТКА ЯЗЫКОВЫХ И АЛГОРИТМИЧЕСКИХ СРЕДСТВ ВЕДЕНИЯ ДОКУМЕНТАЦИИ И ОПЕРАТИВНОГО ВНЕСЕНИЯ ИЗМЕНЕНИЙ.
3.1. Язык описания структуры форм и содержаний конструкторской и технологической документации блоков . .
3.2. Алгоритмы генерации документов .
3.3. Средства оперативного внесения изменений при серийном производстве блоков
3.4. Сервисные средства адресации элементов и внесения изменений в исходные данные .

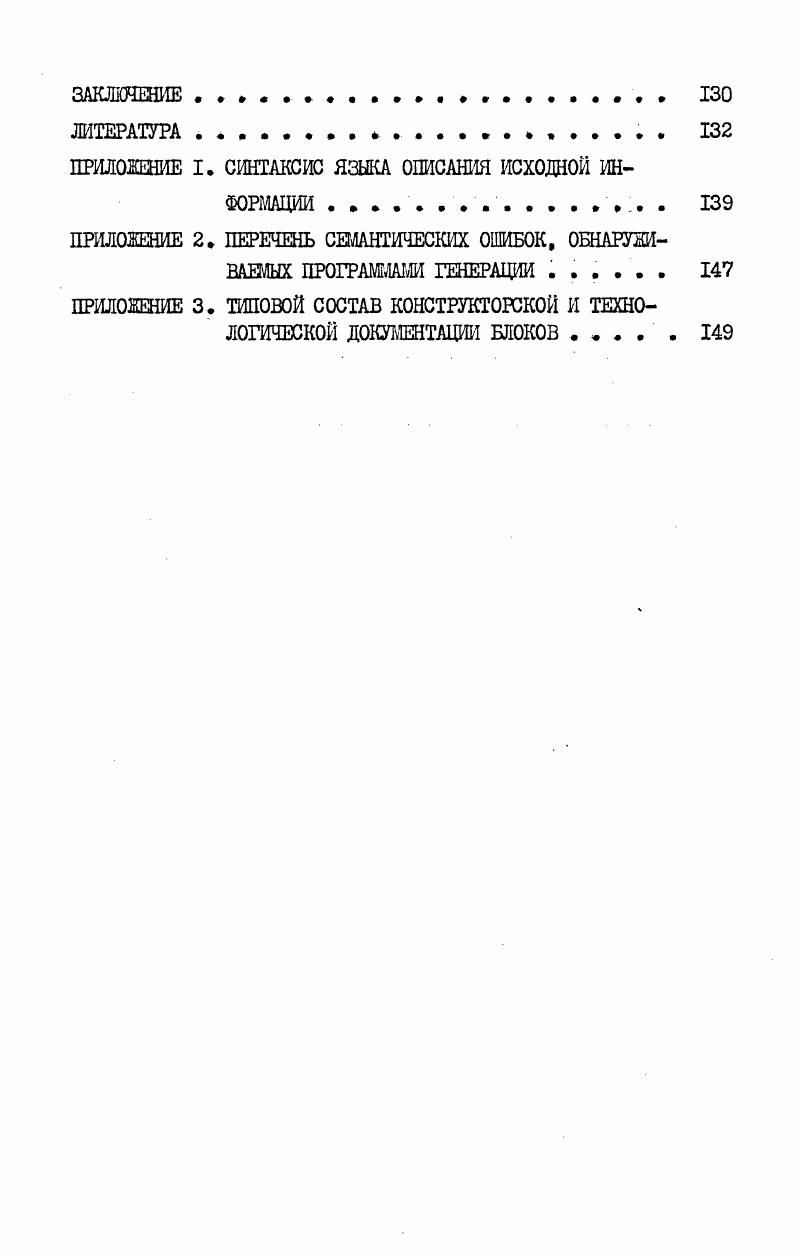

ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Конструирование форм документов является одной из наиболее массовых и трудоемких задач С 5, , , 3 • Эта ручная работа занимает значительную часть времени разработчиков и основана на их опыте. В связи. КД, состоящей: из языка описания документа; управляющей программы и модулей, относящихся к формированию требуемых массивов для их отражения в тех или иных документах. Приводится типовой состав КД, и рассматриваются вопросы, связанные со стандартизацией основных массивов. Приводится обоснование и выбор средств автоматизации проектирования проводного монтажа панелей с учетом особенностей их внедрения в серийное производство. Рассмотрены вопросы организации хранения архивной документации и оперативного внесения изменений в документацию без ее полного переиздания на основе разработанной системы извещений. Переиздание документации и обновление нумерации ее листов производится по мере накопления изменений при поступлении директивы о новом перепроектировании модели и присвоении нового литера изменению. В приложении I приведен синтаксис языка в описании исходной информации. В приложении 2 приведен перечень некоторых семантических ошибок, выявляемых алгоритмами генерации. В приложении 3 приведен типовой состав КД и ТД панелей. Характерной особенностью радиоэлектронной аппаратуры, разрабатываемой в настоящее время, является ее большая функциональная сложность при высоких требованиях по точности, надежности, габаритам, объемам, стоимости и срокам разработки Ебб] . Однако, для удовлетворения этих требований используется целый ряд несовместимых программных систем автоматизации проектирования, разработанных различными предприятиями автономно. Для решения отдельных циклов проектирования разработчиками таких систем используются языки описания входной информации, ориентированные на частные задачи по профилю определенного предприятия, и выбираются форматы данных описания конкретных объектов проектирования. Разработанные системы ориентированы на разнотипный парк ЭВМ и различное периферийное оборудование. С развитием информационно-поисковых систем, а также автоматизированных систем проектирования и управления, в первую очередь, встает вопрос организации банков данных С, 3 для определенной предметной области, предполагающих гибкую организацию данных, связанную с их управлением и обработкой. Однако на практике при создании банков данных часто сужают или вовсе исключают из рассмотрения некоторые атрибуты данной предметной области, что в дальнейшем приводит к нежелательной доработке как разработанного программного обеспечения, так и организации данных. ТЭЗ и панелей системы "Автопроект" показал необходимость обобщения основных понятий и, тем самым, четкого определения класса элементов, принадлежащих данной предметной области. В основе разработанной САПР лежат единые принципы разделения программного обеспечения от описания данных, модульное построение программ, создание пополняемых библиотек описаний конструкций и моделей элементов, языков взаимодействия с системой, ориентированной на разработчика аппаратурыС Л. Реализация указанных принципов решает проблему развития систем и обеспечивает возможность ее использования широким кругом пользователей. Конструкция цифровых устройств содержит определенную и достаточно общую иерархию типовых конструкторских единиц. В подавляющем большинстве случаев цифровое устройство конструктивно оформляется путем последовательной компановки нижних уровней конструкторской иерархии элементов в последующие верхние уровни, т. I -го уровня содержат модули предыдущего ( ? I)-го уровня. Анализ задач технического этапа проектирования ТЭЗ и панелей показал, что наиболее удобно выбирать в машинах третьего поколения следующую иерархию модулей, являющуюся некоторым обобщением принятой в Е, VIЛ уровневой структуры (иерархической шкалы). Модуль-1 (уровень I) является модулем наименьших конструктивных размеров (интегральная схема), которые могут использовать разработчики схем цифровых устройств. Модуль-1 - минимальная конструкторская единица, которая содержит один или несколько логических базовых элементов, таких как схемы средней и большой интеграции, микропроцессоры и программируемые логические матрицы (ШИЛ).
