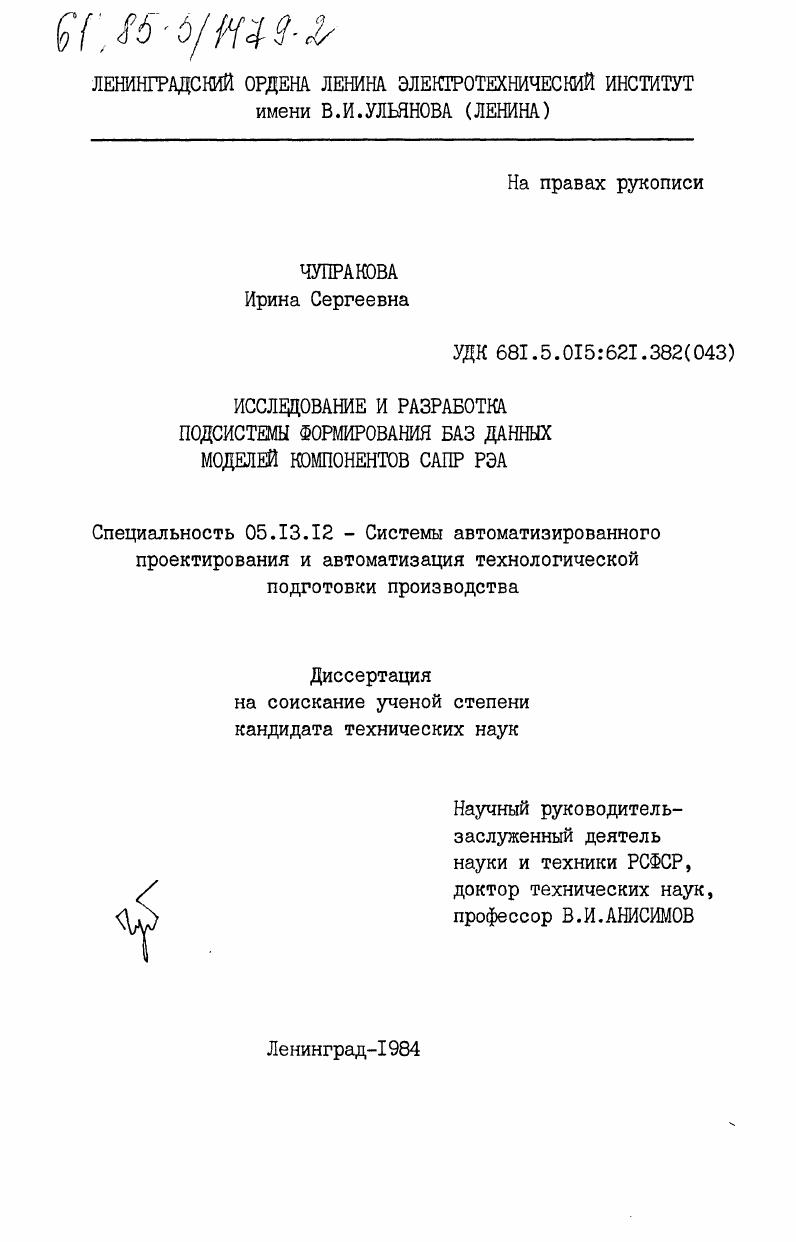

Исследование и разработка подсистемы формирования баз данных моделей компонентов САПР РЭА

Исследование и разработка подсистемы формирования баз данных моделей компонентов САПР РЭА

Автор: Чупракова, Ирина Сергеевна

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Ленинград

Количество страниц: 188 c. ил

Артикул: 4031639

Автор: Чупракова, Ирина Сергеевна

Стоимость: 250 руб.

Исследование и разработка подсистемы формирования баз данных моделей компонентов САПР РЭА  Исследование и разработка подсистемы формирования баз данных моделей компонентов САПР РЭА

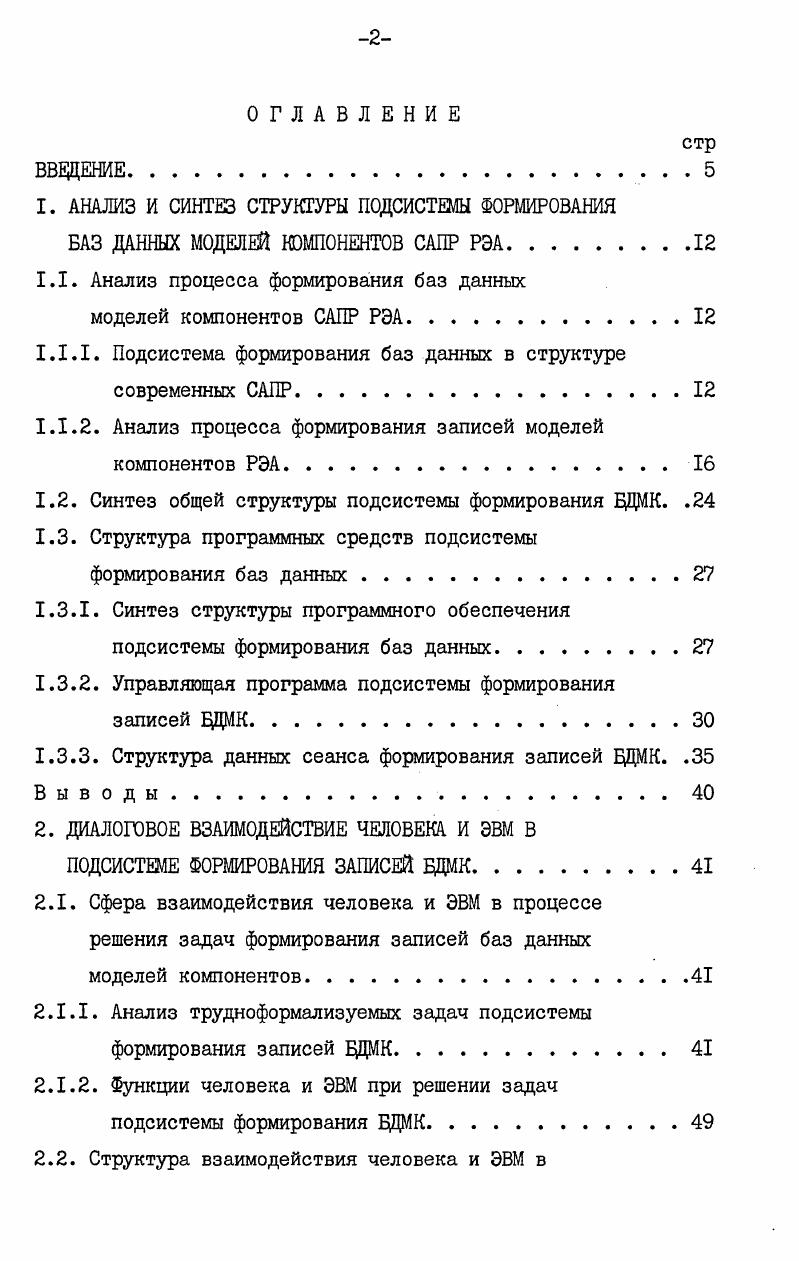

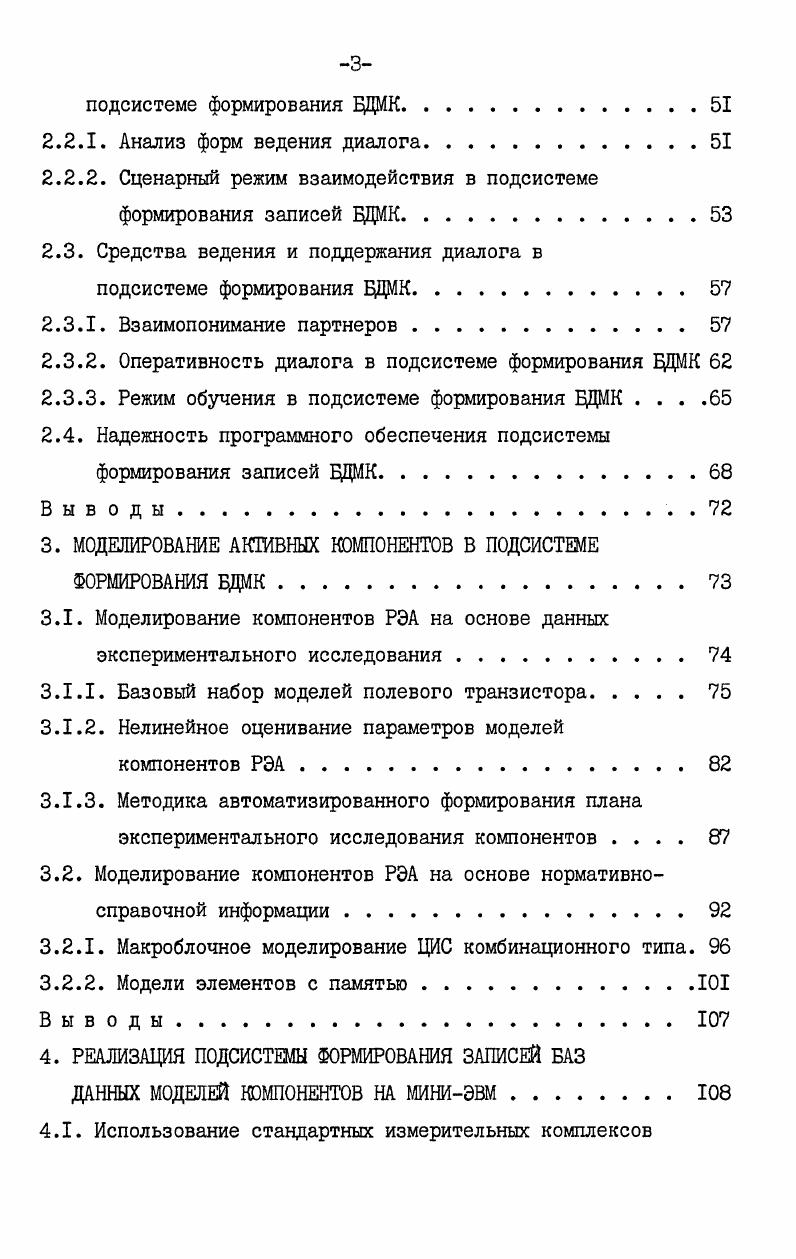

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.
1. АНАЛИЗ И СИНТЕЗ СТРУКТУРЫ ПОДСИСТЕМЫ ФОРМИРОВАНИЯ
БАЗ ДАННЫХ МОДЕЛЕЙ КОМПОНЕНТОВ САПР РЭА
1.1. Анализ процесса формирования баз данных
моделей компонентов САПР РЭА
1.1.1. Подсистема формирования баз данных в структуре современных САПР
1.1.2. Анализ процесса формирования записей моделей компонентов РЭА.
1.2. Синтез общей структуры подсистемы формирования ЕДМК. .
1.3. Структура программных средств подсистемы формирования баз данных
1.3.1. Синтез структуры программного обеспечения подсистемы формирования баз данных
1.3.2. Управляющая программа подсистемы формирования записей ЕДМК
1.3.3. Структура данных сеанса формирования записей БДМК. . Выводы
2. ДИАЛОГОВОЕ ВЗАИМОДЕЙСТВИЕ ЧЕЛОВЕКА И ЭВМ В
ПОДСИСТЕМЕ ФОРМИРОВАНИЯ ЗАПИСЕЙ ЕДМК.
2.1. Сфера взаимодействия человека и ЭВМ в процессе решения задач формирования записей баз данных
моделей компонентов
2.1.1. Анализ трудноформализуемых задач подсистемы формирования записей БДМК.
2.1.2. Функции человека и ЭВМ при решении задач подсистемы формирования БДМК
2.2. Структура взаимодействия человека и ЭВМ в
подсистеме формирования ЕДМК.
2.2.1. Анализ форм ведения диалога.
2.2.2. Сценарный режим взаимодействия в подсистеме формирования записей ЕДМК
2.3. Средства ведения и поддержания диалога в
подсистеме формирования БДМК
2.3.1. Взаимопонимание партнеров .
2.3.2. Оперативность диалога в подсистеме формирования ЕДМК
2.3.3. Режим обучения в подсистеме формирования БДМК . .
2.4. Надежность программного обеспечения подсистемы
формирования записей ЕДМК.
Выводы.
3. МОДЕЛИРОВАНИЕ АКТИВНЫХ КОМПОНЕНТОВ В ПОДСИСТЕМЕ ФОРМИРОВАНИЯ БДМК.
3.1. Моделирование компонентов РЭА на основе данных экспериментального исследования .
3.1.1. Базовый набор моделей полевого транзистора
3.1.2. Нелинейное оценивание параметров моделей компонентов РЭА
3.1.3. Методика автоматизированного формирования плана экспериментального исследования компонентов
3.2. Моделирование компонентов РЭА на основе нормативносправочной информации.
3.2.1. Макроблочное моделирование ЦИС комбинационного типа.
3.2.2. Модели элементов с памятью.
4. РЕАЛИЗАЦИЯ ПОДСИСТЕМЫ ФОРМИРОВАНИЯ ЗАПИСЕЙ БАЗ
ДАННЫХ МОДЕЛЕЙ КОМПОНЕНТОВ НА МИНИЭВМ .
4.1. Использование стандартных измерительных комплексов
в подсистеме формирования ДДМК.
4.2. Особенности реализации программных средств подсистемы формирования записей ДДМК на миниЭВМ
4.2.1. Использование оверлейной и динамической загрузки
в подсистеме формирования ДДМК.ИЗ
4.2.2. Работа блока ИДЕНТИФИКАЦИЯ в подсистеме формирования ДДМК.
4.3. Функционирование подсистемы формирования записей
ДДМК в среде ДОС СМ.
4.3.1. Формирование исходных данных .
4.3.2. Задание режима работы подсистемы и ввод
исходных данных о моделях .
4.3.3. Контроль исходных данных .
4.3.4. Результаты формирования записей параметров
моделей дискретных компонентов
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


В настоящее время создание централизованной базы данных является трудной задачей, так как при подключении новых подсистем, обладающих своей собственной моделью данных, выбранная структура базы данных может не обеспечить реализации всех маршрутов проектирования. В случае необходимости при таком подходе частные базы данных могут сопрягаться с помощью специального программного интерфейса //. В связи с тем, что подсистемы схемотехнического проектирования являются составными структурными единицами САПР, обладают всеми свойствами систем и реализуются на основе тех же общесистемных принципов, в дальнейшем при изложении материала определим такой класс подсистем,как системы схемотехнического проектирования (ССП) //. В базовой учебно-проектной ССП "ЭМЦ-2", разрабатываемой на кафедре Электронных и магнитных цепей ЛЭТИ им. В.И. Ульянова (Ленина), и на которую в значительной степени была ориентирована настоящая работа, выполнение общесистемных требований информационного единства обеспечивается банком данных /7, II/. Последний включает в себя базу данных проектируемых схем и базу данных моделей компонентов (ЦЦМК). Назначением ЦЦМК является хранение и выдача по запросам программ проектирования и пользователей ССП информации о компонентах РЭА, включенных в цикл проектирования. Функционирование ЦЦМК обеспечивается обслуживающей подсистемой, которая предоставляет в ЦЦМК всю необходимую информацию о моделях компонентов (МК) и их параметрах. В связи с этим моделирование компонентов не должно ограничиваться только адекватным описанием реальных приборов. Процесс формирования моделей необходимо рассматривать^как совместное решение трех взаимосвязанных задач структурной идентификации, параметрической идентификации и представления полученной информации о МК в ЦЦМК в форме, обеспечивающей целостность, непротиворечивость и минимальную информационную избыточность хранимых в ЦЦМК данных. ЦЦМК (ШВЕД). В первую очередь определим предметную область обслуживающей подсистемы,как совокупность различных видов и типов компонентов РЭА. Характерной особенностью предметной области ПФЦЦ является значительная ее изменчивость, что связано с появлением новых видов и типов компонентов электронных схем. На логическом уровне описания информации в ЦЦМК модель компонента представляется в виде программного модуля, реализующего математическое описание модели и набора внутренних параметров. На рис. ПФЦЦ, которая включает следующие объекты: модуль модели, модуль определения параметров модели, набор параметров модели. Очевидно, что модель данных, с которой оперирует ПФЦЦ, является частной подсхемой концептуальной модели предметной области ЦЦМК, а набор параметров, формируемый обслуживающей подсистемой, будет отличаться,как от записей параметров конкретных программ проектирования, так и от общего (интегрированного) набора параметров, представленного в ЦЦМК. Для преобразования параметров компонента в параметры модели вводится модуль определения параметров модели, который представляет собой программный модуль вычисления параметров модели для конкретной программы проектирования на основе общего набора параметров модели и данных представляемых программой проектирования. Программный модуль модели может существовать либо в виде единичного модуля (линейная, нелинейная модель компонента), либо совокупности нескольких модулей (набор макроблоков модели). Рис. Такая настройка выполняется системой управления ЦЦМК и является одной из функций управляющей программы ССП /7, /. Реализация такой структуры ЦЦМК гарантирует инвариантность программ проектирования к конкретным моделям компонентов. Использование интегрированного набора параметров позволяет минимизировать информационную избыточность и,как следствие этого, обеспечивает целостность и непротиворечивость данных^хранимых в ЦЦМК. Изменчивость предметной области ЦЦМК учитывается модульностью структуры, позволяющей легко заменять и подключать новые модули моделей. В настоящем разделе было определено место в структуре ССП и назначение одной из обслуживающих подсистем ЦЦМК. В последующих разделах данной главы проводится системный анализ процесса формирования записей ЦЦМК, имеющий целью синтез общей структуры, а также структуры программных средств подсистемы формирования баз данных моделей компонентов.
