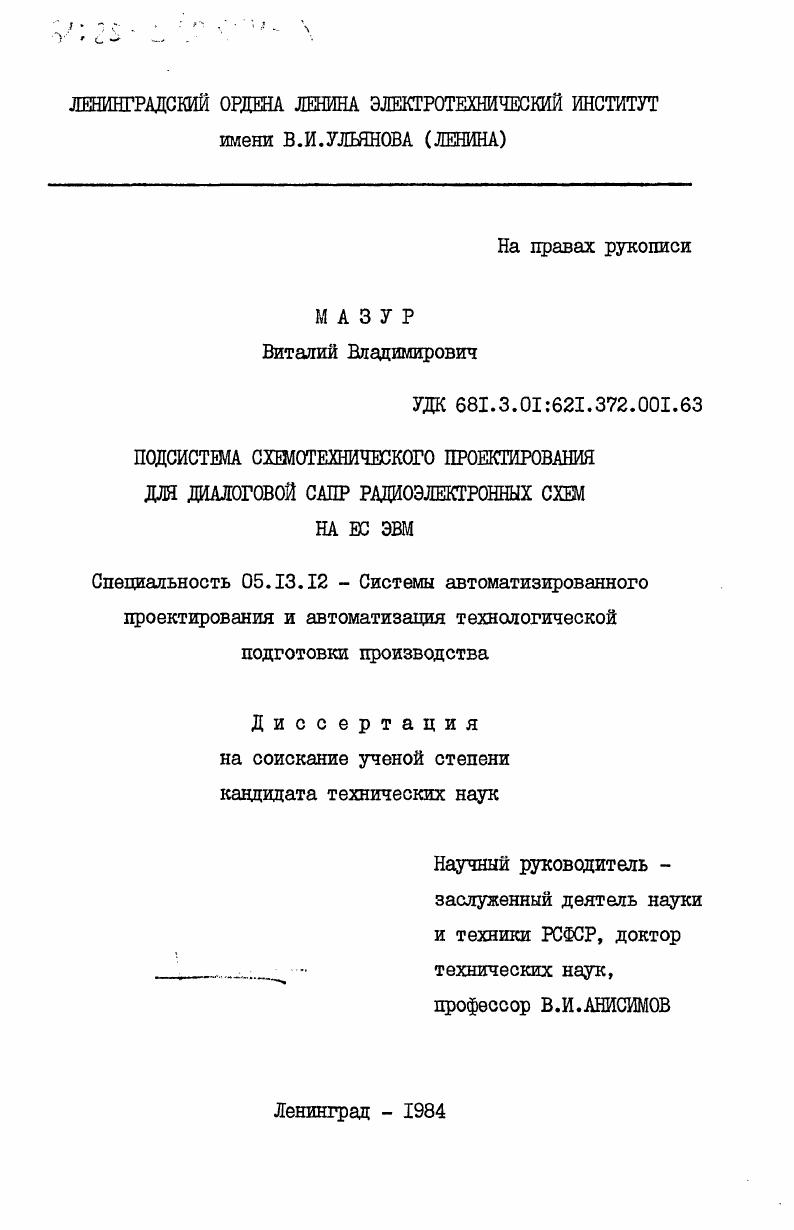

Подсистема схемотехнического проектирования для диалоговой САПР радиоэлектронных схем на ЕС ЭВМ

Подсистема схемотехнического проектирования для диалоговой САПР радиоэлектронных схем на ЕС ЭВМ

Автор: Мазур, Виталий Владимирович

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Ленинград

Количество страниц: 206 c. ил

Артикул: 4028516

Автор: Мазур, Виталий Владимирович

Стоимость: 250 руб.

Подсистема схемотехнического проектирования для диалоговой САПР радиоэлектронных схем на ЕС ЭВМ  Подсистема схемотехнического проектирования для диалоговой САПР радиоэлектронных схем на ЕС ЭВМ

1. Разработка структуры подсистемы схемотехнического проектирования на основе системного исследования объекта проектирования и системы автоматизированного цроектирования радиоэлектронных схем.
1.1. Задачи системной организации подсистемы схемотехнического проектирования на основе определения характеристик перспективной САПР .
1.2. Анализ особенностей модельного представления объекта при реализации методов и алгоритмов схемотехнического цроектирования .
1.3. Исследование взаимодействия подсистемы схемотехнического проектирования и других подсистем САПР .
1.4. Структура и организация подсистемы схемотехнического проектирования
Выводы.
2. Разработка унифицированных средств САПР для программной реализации вычислительного процесса в подсистеме схемотехнического цроектирования .
2.1. Организация вычислительного цроцесса в подсистеме схемотехнического цроектирования на основе семантичеекиуправляемой генерации прикладного программного обеспечения САПР
2.2. Разработка логической и физической организации оперативной базы данных подсистемы схемотехнического проектирования .
2.3. Разработка средств для формирования программной
среды на основе программных моделей

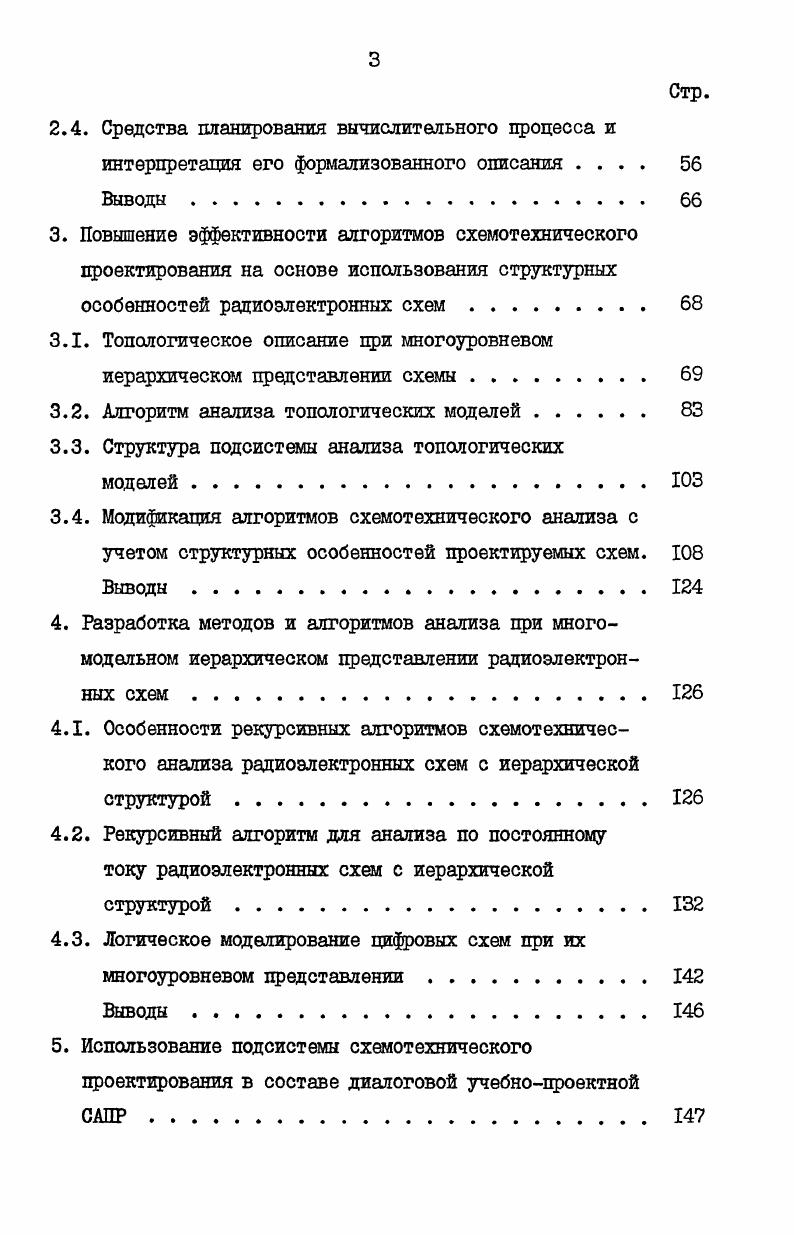

2.4. Средства планирования вычислительного процесса и
интерпретация его формализованного описания
Выводы
3. Повышение эффективности алгоритмов схемотехнического проектирования на основе использования структурных особенностей радиоэлектронных схем .
3.1. Топологическое описание цри многоуровневом иерархическом представлении схемы
3.2. Алгоритм анализа топологических моделей
3.3. Структура подсистемы анализа топологических
моделейЮЗ
3.4. Модификация алгоритмов схемотехнического анализа с учетом структурных особенностей проектируемых схем.
4. Разработка методов и алгоритмов анализа цри многомодальном иерархическом представлении радиоэлектронных схем
4.1. Особенности рекурсивных алгоритмов схемотехнического анализа радиоэлектронных схем с иерархической структурой
4.2. Рекурсивный алгоритм дош анализа по постоянному току радиоэлектронных схем с иерархической структурой
4.3. Логическое моделирование цифровых схем при их
многоуровневом представлении
5. Использование подсистемы схемотехнического проектирования в составе диалоговой учебноцроектной САПР
5.1. Методические особенности применения подсистемы проектирования в процессе обучения
5.2. Средства администратора для сопровождения подсистемы схемотехнического проектирования и ее
модернизации .
Выводы.
Заключение
Список литературы


В системах МАРС и СПАРС предусмотрено применение моделей для анализа объектов неэлектрической природы на основе метода аналогий. Использование структурных и динамических свойств моделей для повышения быстродействия и снижения затрат оперативной памяти осуществляется, в той или иной мере, в большинстве современных САПР. Свойство временной неактивности латентности учитывается в программах как схемного ПА6, СПРОС , так и временного моделирования ПА6, I . Рассмотренные выше особенности систем проектирования относятся в основном к применяемым методам анализа и моделирования. Значительно слабее отражены особенности объекта и методов проектирования на структуре и организации собственно самих САПР. Блочная и модульная структура программ, обеспечиванцая простоту их модификации и расширение библиотек, использована в комплексах АРОПС и СПРОС. Рад интересных решений, в частности совместное применение интерпретации и компиляции, используется цри построении системы МАРС. Комплексное решение совокупности системных вопросов организации САПР радиоэлектронных схем осуществляется в системе ЭМЦ2. В целом хе вопросы разработки и организации систем автоматизированного проектирования требуют дальнейшего исследования. Анализ рада работ 8,9,, позволяет отметить следующие, наиболее общие тенденции развития САПР дальнейшее применение принципов системного подхода к разработке методов описания, исследования и проектирования схем преобладание интеграционных направлений, характеризующихся возрастанием роли систематизации, организации и унификации широкое распространение многомодельного представления, обеспечивающего повышение точности исследования объекта с учетом взаимодействия его моделей углубление специализации на основе использования особенностей объекта и методов его анализа повышение эффективности процесса проектирования и удобств пользователя реализацией новых возможностей технических средств САПР. Анализ особенностей многоиодельного представления объекта проектирования с иерархической структурой и системное исследование методов и алгоритмов схемотехнического проектирования для определения их влияния на структуру и организацию САПР. Исследование взаимодействия подсистем САПР с целью выделения структурных элементов и организации прикладного программного обеспечения для схемотехнического проектирования. Разработка структуры и организации подсистемы схемотехнического проектирования для диалоговой САПР радиоэлектронных схем на ЕС ЭВМ. Обеспечение возможности проектирования широкого класса радиоэлектронных схем с иерархической структурой при их многомодальном представлении. Унификация программного обеспечения с целью снижения затрат на его разработку. Повышение гибкости подсистемы для оперативной модификации алгоритмов анализа, а также простоты включения новых моделей и компонентов. Обеспечение возможности использования общесистемных средств диалога. Обеспечение простоты схемотехнической интерпретации полученных результатов проектирования, а также однотипности описания схем на входном языке. Кроме того, принимая во внимание непрерывное совершенствование вычислительных средств, в том числе и ВС ЭВМ, необходимо, чтобы основные ограничения на эксплуатационные характеристики подсистемы, с точки зрения сложности решаемых задач, исходили не из ее логической организации, а определялись вычислительными ресурсами ЭВМ. Для эффективного решения задач схемотехнического проектирования структура и организация прикладного программного обеспечения САПР должны учитывать особенности проектируемых объектов, а также их моделей в применяемых методах н алгоритмах. Определить и исследовать структуру многомодельного представления сложных радиоэлектронных схем с иерархической структурой с выделений ее основных особенностей, связанных с реализацией методов и алгоритмов схемотехнического проектирования. Выделим два подхода, используемых при системнсм исследовании сложных объектов. Первый из них процедурный, предусматривает целенаправленное построение моделей для проведения отдельных независимых видов анализа.
