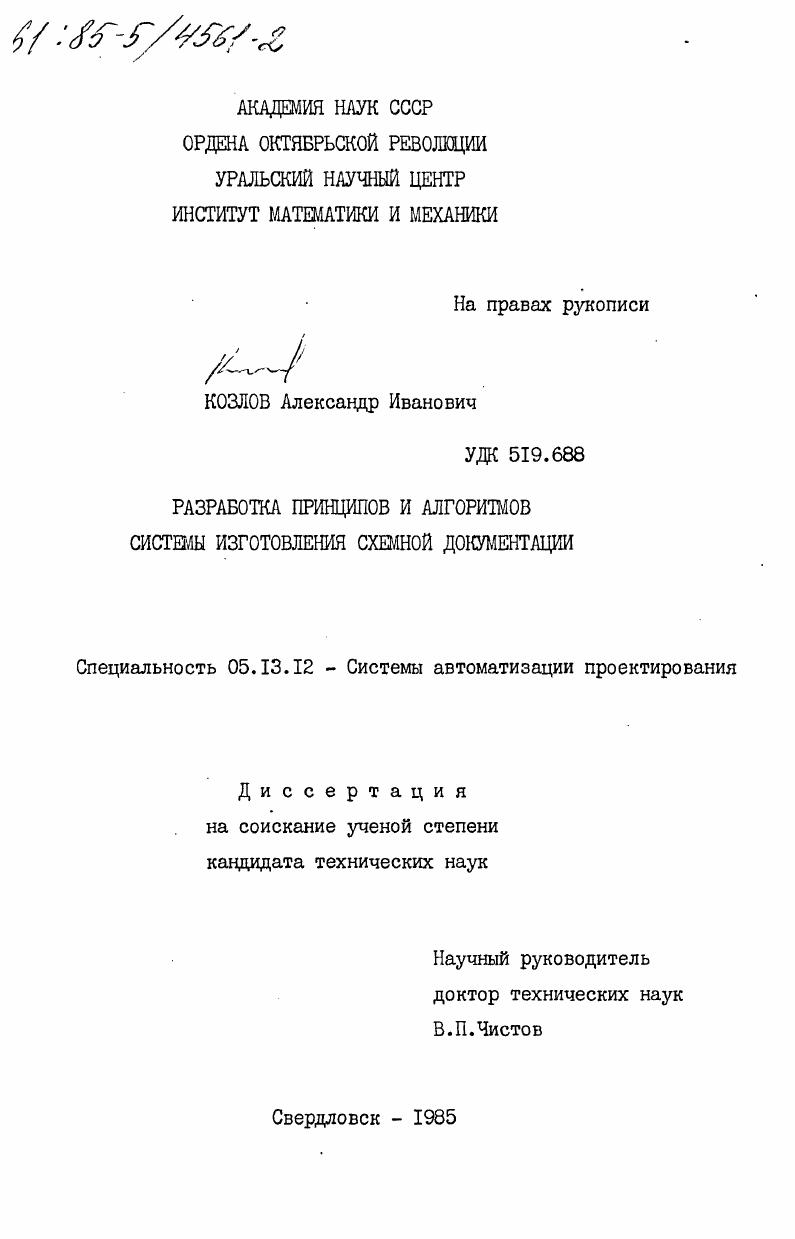

Разработка принципов и алгоритмов системы изготовления схемной документации

Разработка принципов и алгоритмов системы изготовления схемной документации

Автор: Козлов, Александр Иванович

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Год защиты: 1985

Место защиты: Свердловск

Количество страниц: 160 c. ил

Артикул: 3435809

Автор: Козлов, Александр Иванович

Стоимость: 250 руб.

Разработка принципов и алгоритмов системы изготовления схемной документации  Разработка принципов и алгоритмов системы изготовления схемной документации

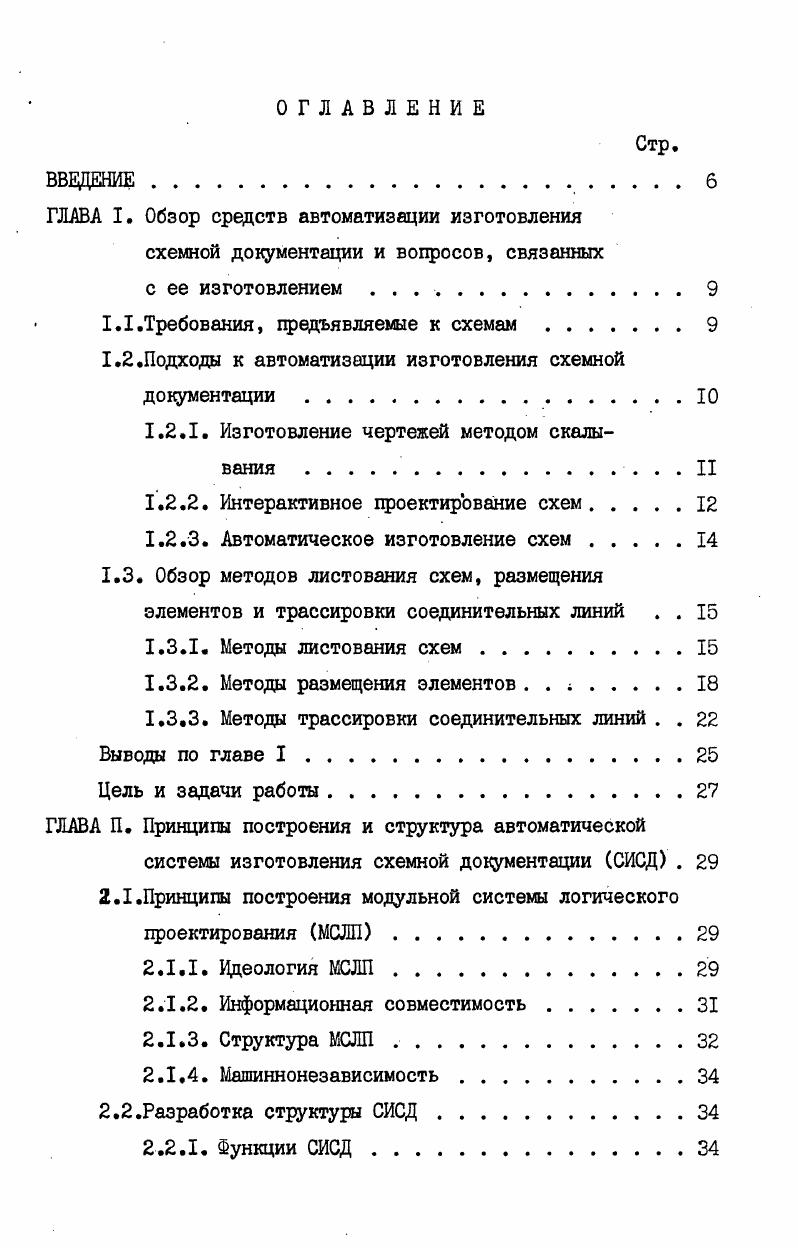

ОГЛАВЛЕНИЕ
ГЛАВА I. Обзор средств автоматизации изготовления схемной документации и вопросов, связанных с ее изготовлением
1.1.Требования, предъявляемые к схемам .
1.2.Подходы к автоматизации изготовления схемной документации
1.2.1. Изготовление чертежей методом скалывания .II
1.2.2. Интерактивное проектирование схем.
1.2.3. Автоматическое изготовление схем .
1.3. Обзор методов листования схем, размещения элементов и трассировки соединительных линий . .
1.3.1. Методы листования схем .
1.3.2. Методы размещения элементов . . .
1.3.3. Методы трассировки соединительных линий . .
Выводы по главе I.
Цель и задачи работы
ГЛАВА П. Принципы построения и структура автоматической
системы изготовления схемной документации СИСД .
2.1.Принципы построения модульной системы логического проектирования МСЛП
2.1.1. Идеология МСЛП
2.1.2. Информационная совместимость .
2.1.3. Структура МСЛП
2.1.4. Машинонезависимость.
2.2.Разработка структура СИСД.
2.2.1. Функции СИСД.
2.2.2. Формирование чертежей схем.
2.2.3. Коррекция сетей и схем.
2.2.4. Композиция схем и текстов
2.2.5. Автоматическое формирование компилятов .
2.2.6. Запись исходных данных в банк данных
2.2.7. Контроль фигур элементов .
2.3.Данные, используемые СИСД .
2.3.1. Описание сети . .
2.3.2. Описание фигур.
2.3.3. Инструкция черчения. .
2.3.4. Образ листа .
2.3.5. Метафайл.
Вывода по главе П.
ГЛАВА Ш. Разработка алгоритмов автоматического формирования
схемных документов
3.1. Принципы построения электрических схем .
3.1.1. Размещение элементов .
3.1.2. Трассировка
3.1.3. Жгутование.
3.1.4. Листование.
3.2. Алгоритм размещения элементов
3.2.1. Формирование ярусов . . .
3.2.2. Определение координат элементов и проходов цепей на ярусах.
3.2.3. Определение координат ярусов .
3.3. Трассировка соединительных линий.
3.3.1. Полушаговая трассировка
3.3.2. Целошаговая трассировка
3.4. Трассировка жгутов .
3.4.1. Куст.
3.4.2. Змейка .
3.4.3. Паук.
3.5. Листование схем.
3.5.1. Ленточная технология.
3.5.2. Листовая технология .
Выводы по главе Ш.
ГЛАВА У. Реализация системы изготовления схемной документации на ЭВМЮ
4.1. Структура СИСД.
4.1 Л. Основные принципы реализации СИСД на ЭВМ . .
4.1.2. Информационные связи между программами реализованной СИСД ЮЗ
4.2. Модуль Чертеж .
4.2.1. Структура модуля Чертеж . . . . . . .
4.2.2. Динамическое распределение памяти .И
4.2.3. Минимизация холостых прогонов пера.
4.2.4. Программная реализация модуля Чертеж . . .9 42.5. Погружение модуля Чертеж в ППП Академ
синтез
4.3. Контроль фигур элементов.
4.3.1. Контроль фигур на ЭВМ БХМ6.
4.3.2. Контроль фигур на ЕС ЭВМ
4.4.Ввод исходных данных
4.5.Внедрение СИСД
4.5.1. Внедрение первой версии СИСД
4.5.2. Внедрение второй версии СИСД
4.5.3. Особенности внедрения СИСД
Вывода по главе У
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Стандартом разрешается выполнять схемы вручную и автоматически на листах стандартных размеров. Электрические схемы, как правило, насыщены изображениями разногабаритных графических элементов, которые могут располагаться на любом месте в поле чертежа, и многочисленными соединительными линиями между элементами. Это приводит к тому, что читать схемы и работать с ними трудно даже квалифицированным специалистам. Следовательно, изготовленные схемы должны быть наглядными - читабельными. Дать точную формулировку понятия читабельности схем трудно, однако ясно, что оно должно исходить из наибольшей простоты системы связей. Изготовление схем с учетом критериев читабельности позволяет получать наглядную и удобную в работе документацию. Вместе с тем опыт эксплуатации СИСД показал, что использование алгоритмов автоматического размещения элементов, реализованных с учетом всех вышеперечисленных критериев читабельности, далеко не всегда дает хорошие результаты, т. Поэтому в ряде автоматических СИСД вводятся режимы, когда пользователь может влиять на вид получаемых схем. Общим для всех СИСД является наличие библиотеки графических элементов. В процессе изготовления схемы графические элементы могут выбираться из библиотеки и помещаться на нужном месте в поле чертежа. В зависимости от каждой конкретной реализации СИСД библиотеки могут быть организованы на Ш,ВД, либо в программируемом ПЗУ. В системах предусматривается возможность пополнения библиотек графических элементов. При этом процедура занесения элементов в библиотеку в разных системах решается по разному. ПЗУ и т. Как правило, формирование библиотеки графических элементов предшествует этапу изготовления схемы. При данном подходе чертеж схемы вводится в ЭВМ с помощью специальных считывающих устройств. Для изготовления чертежей методом скалывания чаще всего используются универсальные графические системы [7, , , , , , 3, но существуют и специализированные системы ввода чертежей схем 3. При данном подходе процесс изготовления чертежа обычно осуществляется следующим образом. Сначала разработчик вручную изготавливает чертеж схемы в соответствии с требованиями ГОСТа. Далее ввод (кодирование) чертежа схемы с помощью полуавтоматических устройств ввода графической информации осуществляет оператор, который, перемещая регистрирующий орган, скалывает - обходит последовательно все элементы чертежа (точки, линии и т. Величина перемещения регистрирующего органа фиксируется и обрабатывается электронным устройством, преобразуется в цифровой код и заносится на носитель данных (перфоленту, перфокарты, магнитную ленту и т. Далее осуществляется разрисовка закодированного чертежа на графопостроителе [, }. Особую групцу составляют комплексные полуавтоматические системы обработки графической информации с выходом на ЭВМС7, , , , , 3, которые выполняют автоматический контроль ошибок, допущенных оператором при считывании чертежа, позволяют производить выборку фрагментов из библиотеки элементов и ранее введенных участков изображения, осуществлять оперативный вывод закодированной информации на графопостроитель. Большая трудоемкость изготовления схем. Прежде, чем изготовить схему, требуется создать ее эскиз. Роль ЭВМ в этом случае сводится к хранению и тиражированию схем. Необходимость приобретать или разрабатывать специальные устройства ввода графической информации и содержать специалистов высокой квалификации для их настройки. К достоинствам таких систем относится то, что на изготовляемые чертежи не накладывается никаких ограничений. В последнее время появился новый подход к автоматизации изготовления схемной документации - интерактивное проектирование схем, при котором проектировщик разрабатывает и получает схему сразу по окончании процесса проектирования. Обычно разработчик проектирует схему на бумаге, при этом же подходе бумага заменяется на графический дисплей. В процессе проектирования разработчик вводит на экран дисплея чертеж схемы, редактирует его и по окончании работы отправляет в ЭВМ с последующей разрисовкой его на графопостроителе.
