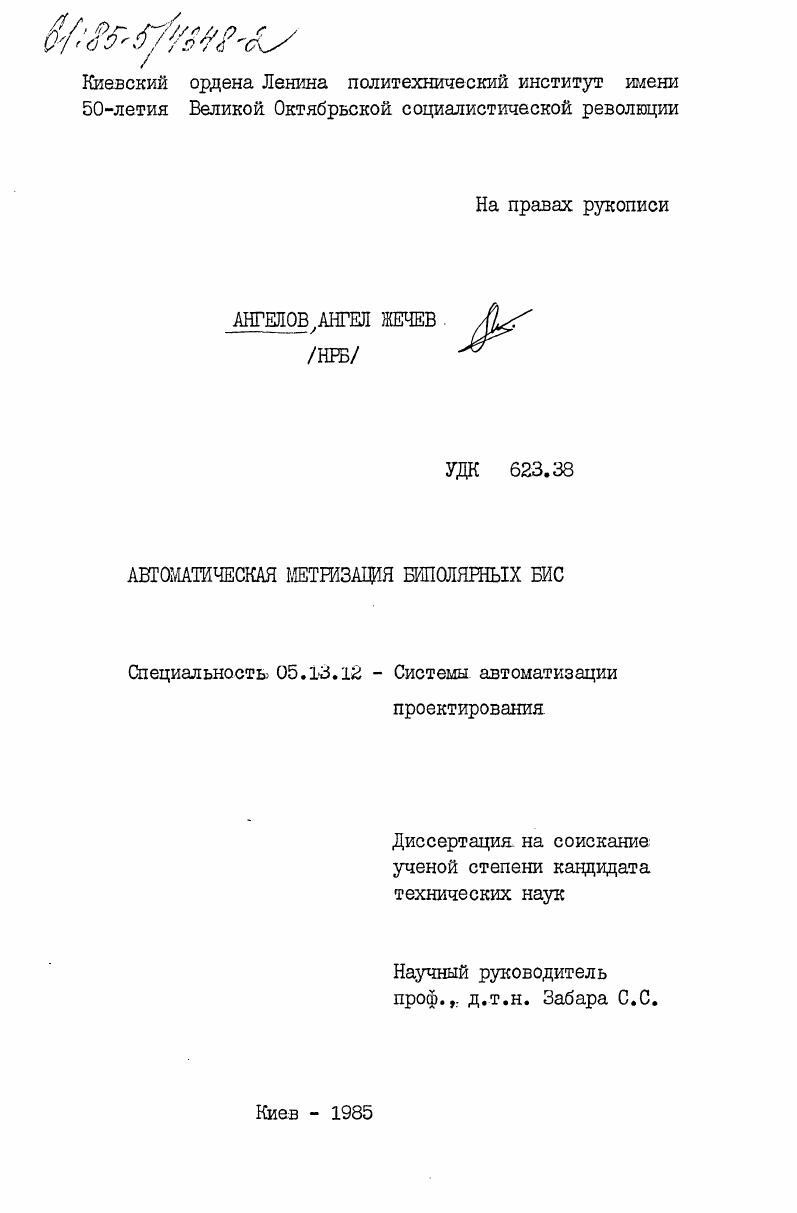

Автоматическая метризация биполярных БИС

Автоматическая метризация биполярных БИС

Автор: Ангелов, Ангел Жечев

Год защиты: 1985

Место защиты: Киев

Количество страниц: 180 c. ил

Артикул: 4025102

Автор: Ангелов, Ангел Жечев

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Стоимость: 250 руб.

Автоматическая метризация биполярных БИС  Автоматическая метризация биполярных БИС

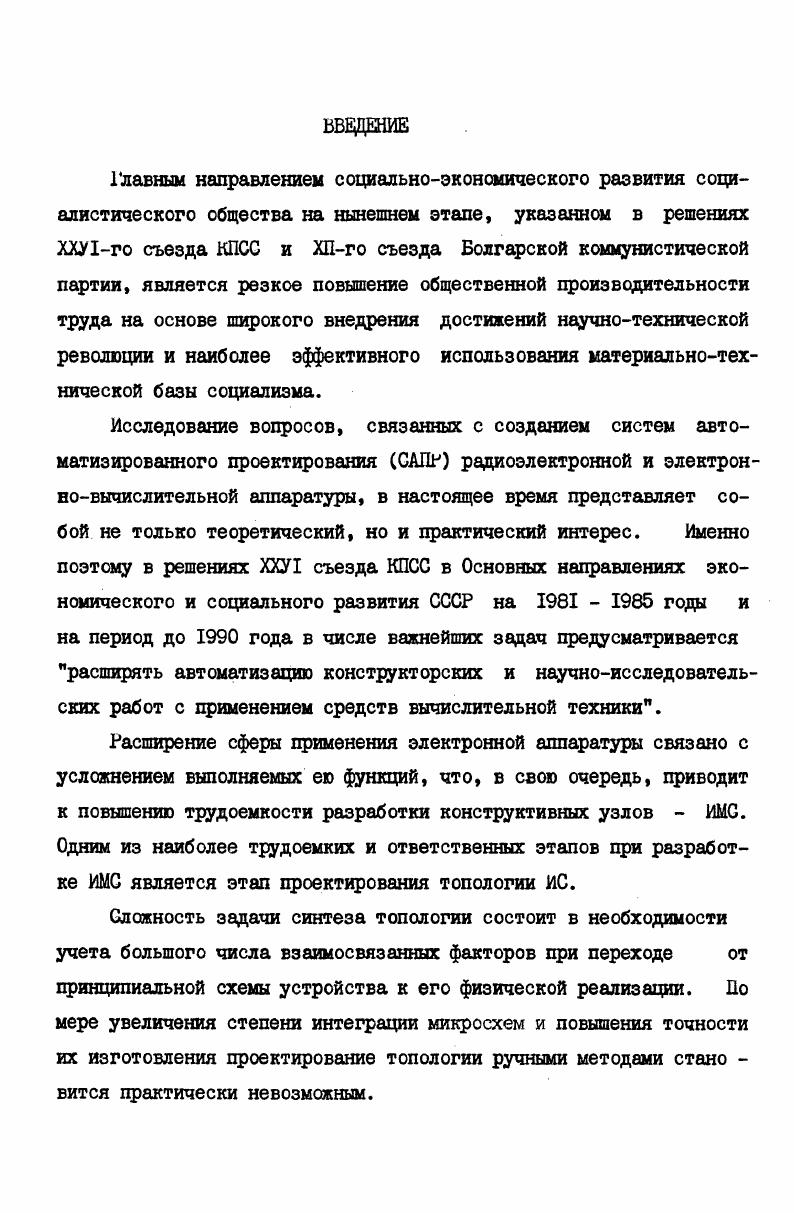

Главным направлением социальноэкономического развития социалистического общества на нынешнем этапе, указанном в решениях ХХУ1го съезда КПСС и ХПго съезда Болгарской коммунистической партии, является резкое повышение общественной производительности труда на основе широкого внедрения достижений научнотехнической революции и наиболее эффективного использования материальнотехнической базы социализма. Исследование вопросов, связанных с созданием систем автоматизированного проектирования САПР радиоэлектронной и электронновычислительной аппаратуры, в настоящее время представляет собой не только теоретический, но и практический интерес. Именно поэтому в решениях ХХУ1 съезда КПСС в Основных направлениях экономического и социального развития СССР на годы и на период до года в числе важнейших задач предусматривается расширять автоматизацию конструкторских и научноисследовательских работ с применением средств вычислительной техники. Расширение сферы применения электронной аппаратуры связано с усложнением выполняемых ею функций, что, в свою очередь, приводит к повышению трудоемкости разработки конструктивных узлов ИМС.


Следует отметить, что задача первого этапа впервые сформулирована и частично исследована в книге 2б , а алгебраическая постановка родственной задачи приведена в работе . Дальнейшее развитие вычислительного процесса, предложенного в работе , рассмотрено в работе 2б. Здесь рассматривается задача, состоящая в том, чтобы на первом этапе не только нахо дить минимально необходимое число пересечений, но и определять относительное расположение компонентов и соединений. В ходе построения искомого расположения реализуется последовательное укрупнение модели схемы. При этом на каждом шаге минимизируется число пересечений. Рассмотренная организация процесса позволяет в ряде случаев получать приемлемые с практической точки зрения варианты расположения компонентов и соединений. Наибольшее распространение в последнее время получил метод решения задачи проектирования топологии биполярных БИС, согласно которой сначала выделяется максимальная часть схемы, не содержа щая пересечений, а затем она дополняется удаленными элементами с учетом особенностей конструкции и технологического процесса. Большое достоинство этого подхода состоит в том, что он позволяет воспользоваться результатами теории графов, в частности, методами построения плоской укладки графа. Поэтому, если схема представляется графом и может быть реализована без пересечений, то такая реализация всегда будет найдена. Такая организация вычислительного процесса решения рассматриваемой задачи соответствует топологическому подходу , , к техническому проектированию. Этот подход предполагает учет топологических ограничений на всех промежуточных этапах. Построение окончательного варианта размещения компонен тов и соединений. Кратко объясним содержание каждого этапа. На втором этапе выделяется максимальная часть модели, которая может быть уложена на плоскости без нарушения топологиче ских ограничений. В случае, когда выделенная часть содержит не все элементы модели, то выполняется третий этап, на котором исходная модель преобразуется в планарную, в соответствии со спецификой применяемой технологии. Четвертый этап предназначен для автоматической прорисовки предварительного варианта размещения на дисплее или графопостроителе. В сущности эти пять этапов в случае проектирования тополо гии биполярных БИС можно группировать в два относительно независимых процесса. Цель первых трех этапов получение машинного представления адекватной планарной топологической модели непла нарной схемы. Второй процесс, включающий остальные два этапа метризация плоской укладки преобразование планарной топологи ческой модели в топологический чертеж, от которого однозначно можно перейти к разработке шаблонов. Независимость обеих процессов предполагает независимость методов решения соответственных проблем, а относительность обосновывается одним связывающим звеном планарной топологической моделью, которая для первого процесса является решением его задачи, а для второго постановкой. Рассмотрим последовательно развитие и настоящее состояние обоих процессов. Центральным вопросом при построении модели является ее адекватность, которая заключается в том, что планарность модели должна быть необходимым и достаточным условием планарности схемы. Известны три вида топологических моделей схемы граф, гиперграф и многоместный граф. Вопросы планарности графов достаточно глу боко исследованы в теории графов. Поэтому многие авторы ,, предпринимали попытки привлечь хорошо разработанные методы и соответствующие теоремы теории графов для анализа электронных схем. Основным вопросом является переход от схемы к некоторому графу, адекватно представляющему ее топологические свойства и последующему анализу его планарности. Такой переход осложняется изза неэквивалентности проблемы анализа планарности графов и схем. Неоднозначностью представления электрических соединений. Наличием областей монтажного пространства, в которых за
прещено размещение соединений или компонентов. Фиксированной ориентацией некоторых компонентов. Наличием контактов ВКП некоторых цепей схемы, принад лежащих границе монтажного пространства. Исследованию вопросов построения адекватной топологической модели схемы посвящена работа .
