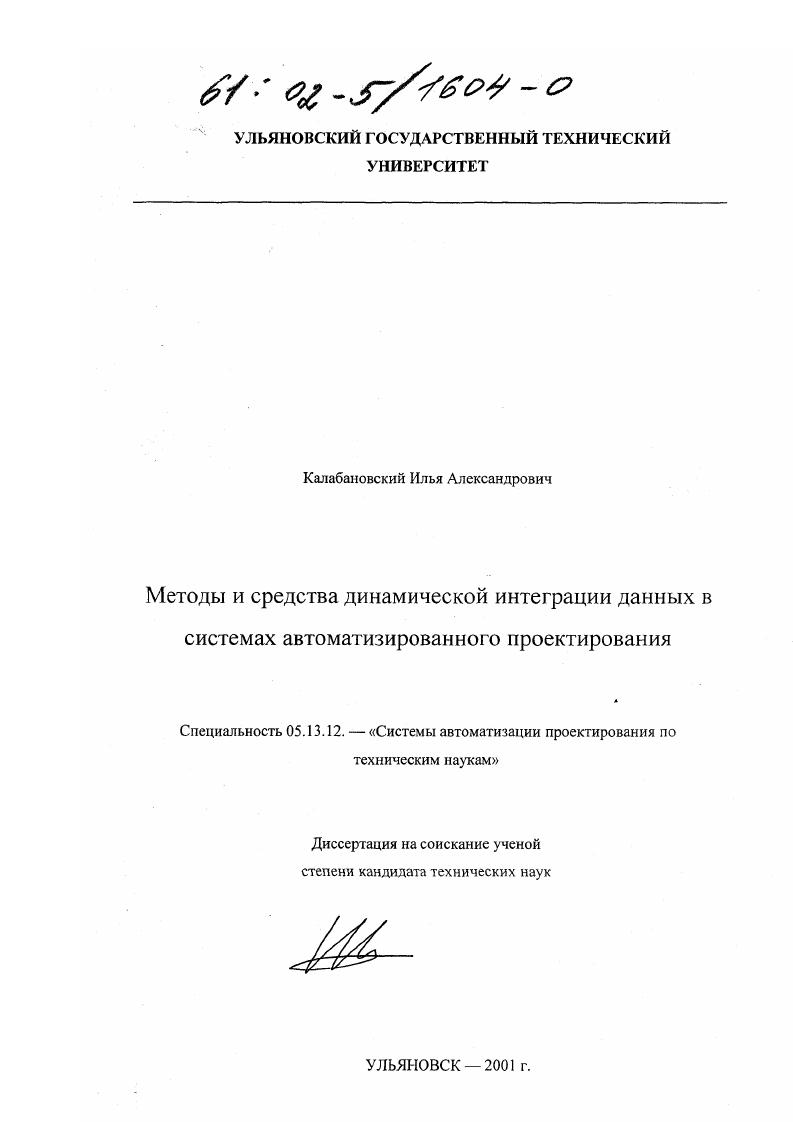

Методы и средства динамической интеграции данных в системах автоматизированного проектирования

Методы и средства динамической интеграции данных в системах автоматизированного проектирования

Автор: Калабановский, Илья Александрович

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Год защиты: 2001

Место защиты: Ульяновск

Количество страниц: 164 с. ил

Артикул: 2289758

Автор: Калабановский, Илья Александрович

Стоимость: 250 руб.

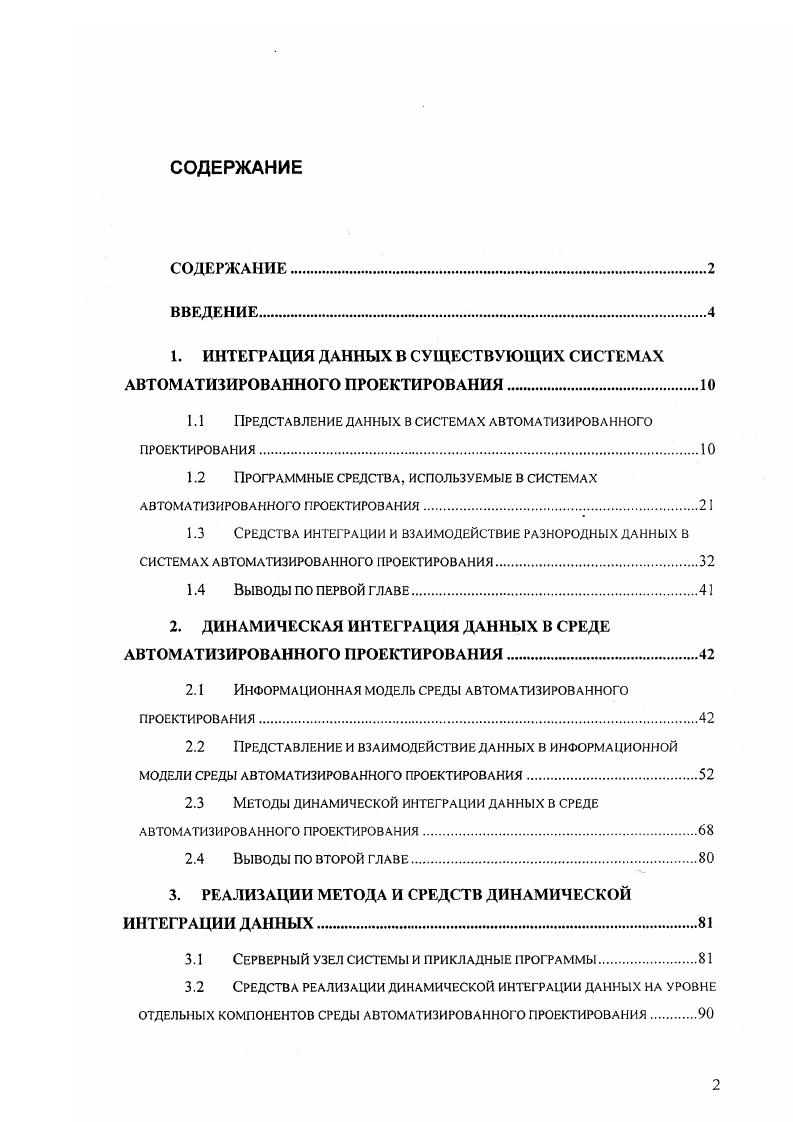

СОДЕРЖАНИЕ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
1. ИНТЕГРАЦИЯ ДАННЫХ В СУЩЕСТВУЮЩИХ СИСТЕМАХ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ
1.1 Представление данных в системах автоматизированного
ПРОЕКТИРОВАНИЯ
1.2 Программные средс тва, используемые в системах
АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ.2
1.3 Средства интеграции и взаимодействие разнородных данных в
системах автоматизированного проектирования.
1.4 Выводы по первой главе.
2. ДИНАМИЧЕСКАЯ ИНТЕГРАЦИЯ ДАННЫХ В СРЕДЕ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ
2.1 Информационная модель среды автоматизированного
проектирования
2.2 Представление и взаимодействие данных в информационной модели среды автоматизированного проектирования.
2.3 Методы динамической интеграции данных в среде автоматизированного проектирования
2.4 Выводы Г второй главе
3. РЕАЛИЗАЦИИ МЕТОДА И СРЕДСТВ ДИНАМИЧЕСКОЙ ИНТЕГРАЦИИ ДАННЫХ.
3.1 Серверный узел системы и прикладные программы
3.2 Средства реализации динамической интеграции данных на уровне отдельных компонентов среды автоматизированного проектирования

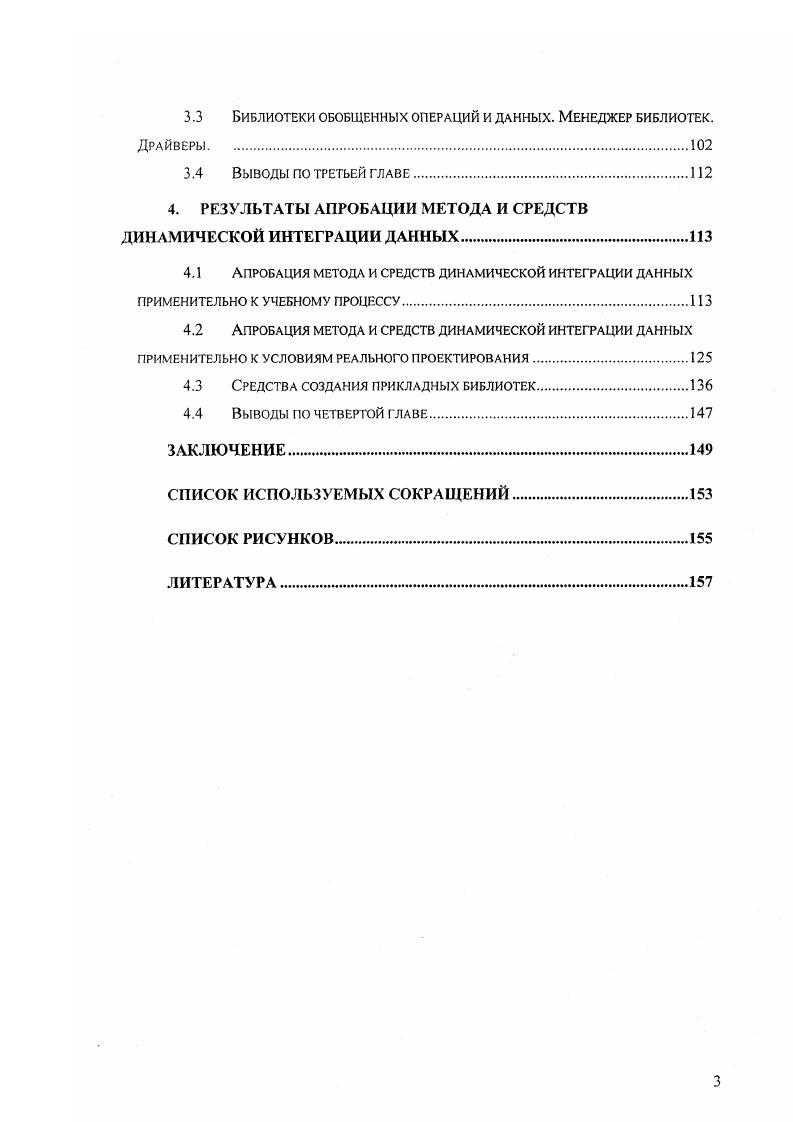

3.3 Библиотеки обобщенных операций и данных. Менеджер библиотек.
Драйверы.
3.4 Выводы по третьей главе
4. РЕЗУЛЬТАТЫ АПРОБАЦИИ МЕТОДА И СРЕДСТВ ДИНАМИЧЕСКОЙ ИНТЕГРАЦИИ ДАННЫХ.
4.1 Апробация метода и средств динамической интеграции данных
ПРИМЕНИТЕЛЬНО К УЧЕБНОМУ ПРОЦЕССУ
4.2 Апробация метода и средств динамической интеграции данных
ПРИМЕНИТЕЛЬНО К УСЛОВИЯМ РЕАЛЬНОГО ПРОЕКТИРОВАНИЯ
4.3 Средства создания прикладных библиотек.
4.4 Выводы по четвертой главе
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМЫХ СОКРАЩЕНИЙ
СПИСОК РИСУНКОВ.
ЛИТЕРАТУРА


Эти данные относятся к текстовому типу и обрабатываются соответственно средствами обработки текстовой информации (текстовыми процессорами). Вторым этапом проектирования СЭС является непосредственное проектирование схемы соединения оборудования, составление схемы электроснабжения, выбор коммутационной и защитной аппаратуры. На данном этапе проектирования производится непосредственное решение задачи проектирования. Рассмотрим соответствие данной задачи критериям определения класса задач со структурированным представление данных. Первому критерию отбора задач проектирования соответствуют ситуации проектирования СЭС, когда используются только стандартные типы проводников, коммутационная, защитная аппаратура и трансформаторы выбираются только из стандартных аппаратов, производимых на различных предприятиях. Проектирование и производство специальной электрической аппаратуры электромонтажной проектной организацией не выполняются. В соответствии со вторым критерием отбора проектные организации используют нестандартное оборудование редко и только в крайних случаях. В соответствии с третьим критерием отбора электромонтажные проектные организации заказывают нестандартное оборудование в сторонних специализированных организациях или создают собственными силами, но процесс проектирования аппаратуры не включается в процесс проектирования СЭС, а выполняется отдельно. В соответствии с четвертым критерием отбора готовые нестандартные аппараты включаются в проект наравне со стандартным оборудованием. Из приведенного выше соответствия всем критериям следует вывод, что задача проектирования СЭС с определенного уровня проработки относится к классу задач со структурированным представлением данных. Третьим этапом проектирования является подготовка технической документации проекта. На этом этапе производится формирование отчетов о результатах проектирования в электронном или бумажном виде. Четвертым этапом проектирования является контроль монтажа и ввода в эксплуатацию. На этом этапе проектной организацией производится контроль монтажа оборудования созданного проекта. Формируется текстовое описание этапов монтажа и ввода в эксплуатацию и составляется график работ. По различным причинам, может возникнуть необходимость замены используемого оборудования (составляющих СЭС) на другое оборудование. В этом случае проектная организация производит изменение проекта. Вследствие чего работа над проектом возвращается ко второму этапу (см. Рисунок 1-1). Далее все действия повторяются по описанному выше сценарию. Пятый этап напрямую не относится к проектированию как к таковому. Но здесь в процессе эксплуатации возникают ситуации, требующие проектной деятельности. В процессе эксплуатации объектов электроснабжения производятся три вида работ в соответствии с правилами эксплуатации: ТО, текущий ремонт, капитальный ремонт. По специальному заказу проектная организация может составить таблицы и графики проведения выше перечисленных работ. В результате подготовки к ремонт)' оборудования может возникнуть ситуация, когда установленное оборудование морально устарело и (или) снято с производства. В данной ситуации целесообразно использовать новое оборудование. В таком случае обычно появляется необходимость изменения проекта СЭС. Тогда цепочка действий по проектирования повторяется вновь со второго этапа проектирования. При реконструкции предприятия производится замена используемого оборудования. Следовательно, может возникнуть необходимость изменения СЭС предприятия. В таком случае опять начинается процесс проектирования СЭС с изменения технического задания на проектирование. События возвращаются к первому этапу проектирования. На каждом этапе проектирования СЭС обрабатываются чертежи схем электроснабжения, монтажные чертежи, таблицы исходных значений, справочные таблицы, текстовые описания проекта и наборы математических выражений и формул, используемых при выполнении расчетов в процессе проектирования. При использовании САПР в процессе проектирования проектная документация интерпретируется в виде четырех аспектов представления данных [.
