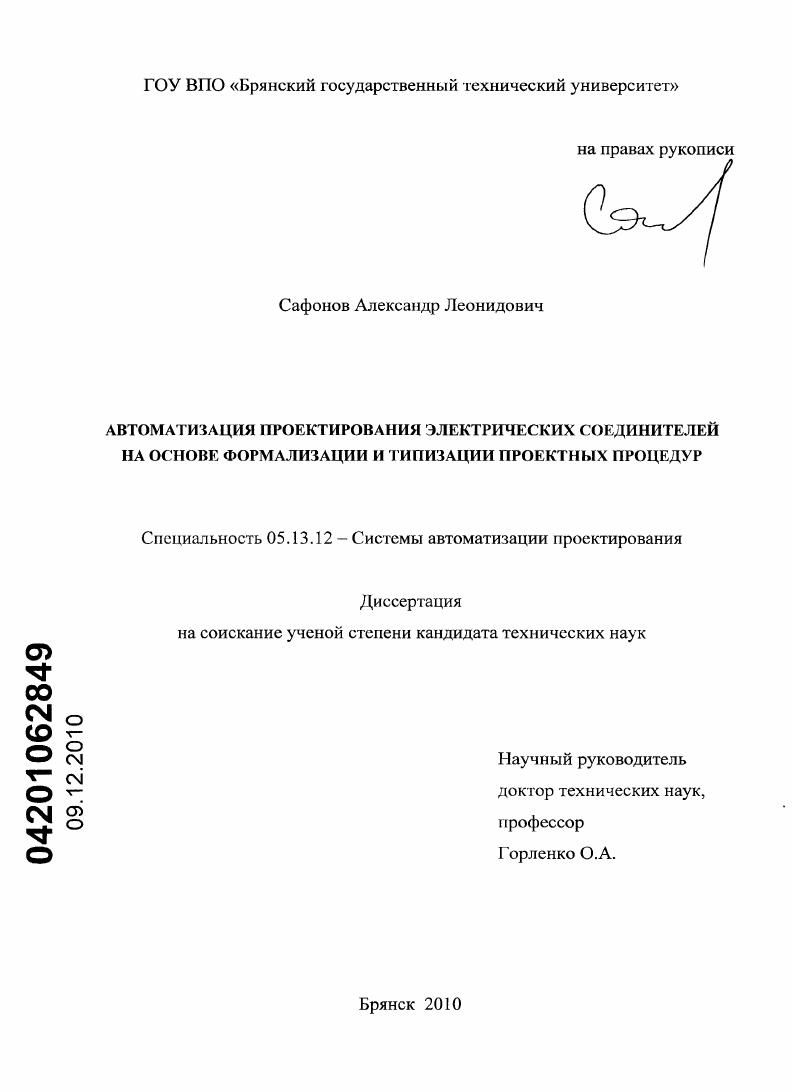

Автоматизация проектирования электрических соединителей на основе формализации и типизации проектных процедур

Автоматизация проектирования электрических соединителей на основе формализации и типизации проектных процедур

Автор: Сафонов, Александр Леонидович

Шифр специальности: 05.13.12

Научная степень: Кандидатская

Год защиты: 2010

Место защиты: Брянск

Количество страниц: 219 с. ил.

Артикул: 4868687

Автор: Сафонов, Александр Леонидович

Стоимость: 250 руб.

Автоматизация проектирования электрических соединителей на основе формализации и типизации проектных процедур  Автоматизация проектирования электрических соединителей на основе формализации и типизации проектных процедур

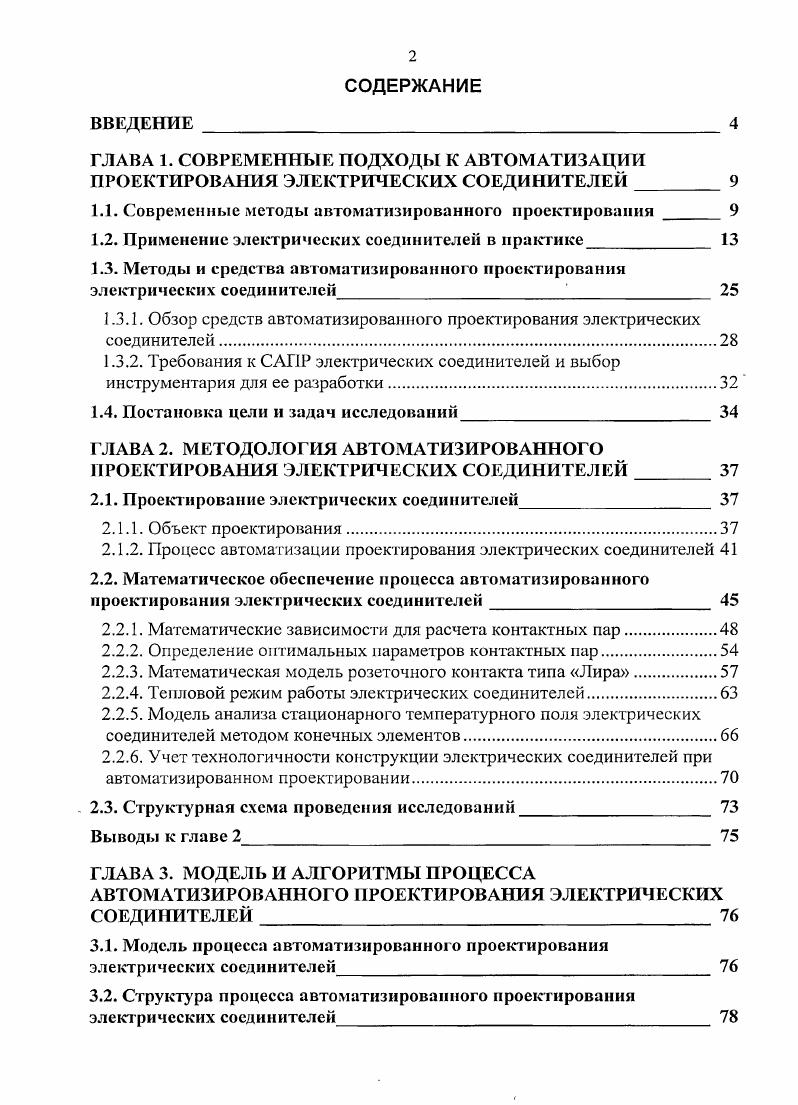

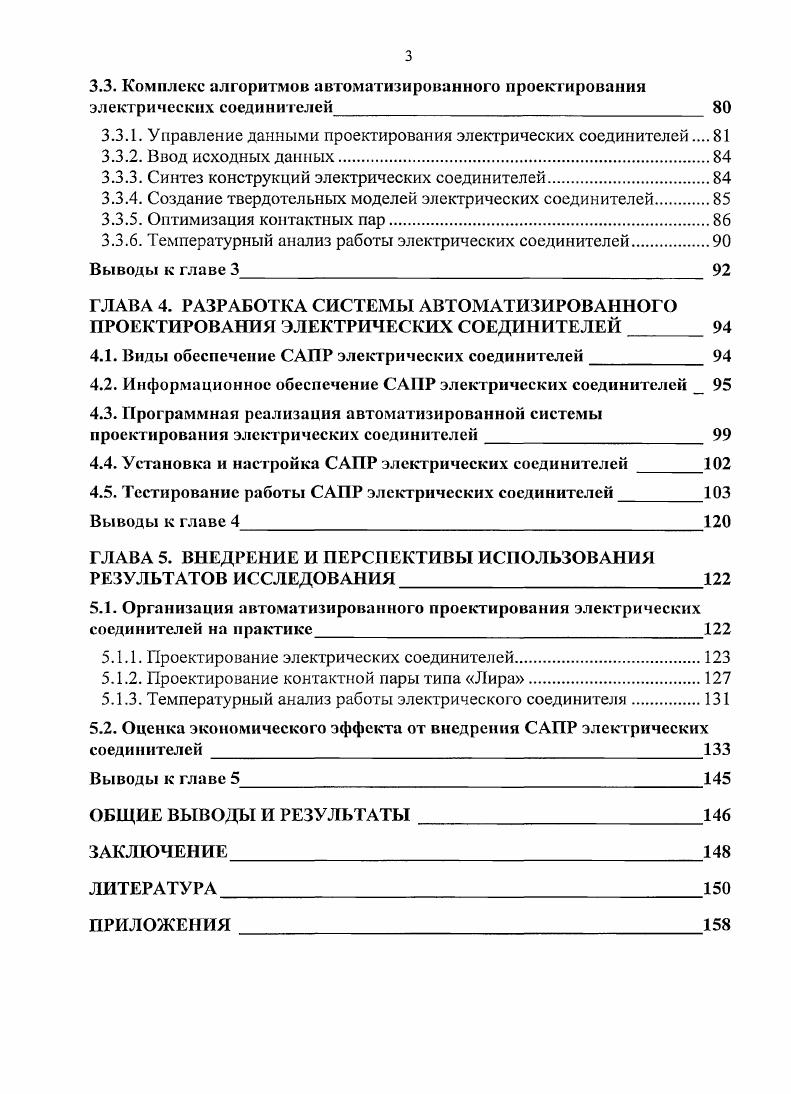

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ГЛАВА 1. СОВРЕМЕННЫЕ ПОДХОДЫ К АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ ЭЛЕКТРИЧЕСКИХ СОЕДИНИТЕЛЕЙ
1.1. Современные методы автоматизированного проектирования
1.2. Применение электрических соединителей в практике
1.3. Методы и средства автоматизированного проектирования электрических соединителей
1.3.1. Обзор средств автоматизированного проектирования электрических соединителей
1.3.2. Требования к САПР электрических соединителей и выбор инструментария для ее разработки
1.4. Постановка цели и задач исследований
ГЛАВА 2. МЕТОДОЛОГИЯ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ЭЛЕКТРИЧЕСКИХ СОЕДИНИТЕЛЕЙ
2.1. Проектирование электрических соединителей
2.1.1. Объект проектирования
2.1.2. Процесс автоматизации проектирования электрических соединителей
2.2. Математическое обеспечение процесса автоматизированного проектирования электрических соединителей
2.2.1. Математические зависимости для расчета контактных пар
2.2.2. Определение оптимальных параметров контактных пар
2.2.3. Математическая модель розеточного контакта типа Лира.
2.2.4. Тепловой режим работы электрических соединителей.
2.2.5. Модель анализа стационарного температурного поля электрических соединителей методом конечных элементов.
2.2.6. Учет технологичности конструкции электрических соединителей при автоматизированном проектировании.
2.3. Структурная схема проведения исследований
Выводы к главе 2
ГЛАВА 3. МОДЕЛЬ И АЛГОРИТМЫ ПРОЦЕССА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ЭЛЕКТРИЧЕСКИХ СОЕДИНИТЕЛЕЙ
3.1. Модель процесса автоматизированного проектирования электрических соединителей
3.2. Структура процесса автоматизированного проектировании электрических соединителей
3.3. Комплекс алгоритмов автоматизированного проектирования электрических соедини гелей
3.3.1. Управление данными проектирования электрических соединителей
3.3.2. Ввод исходных данных
3.3.3. Синтез конструкций электрических соединителей.
3.3.4. Создание твердотельных моделей электрических соединителей.
3.3.5. Оптимизация контактных пар
3.3.6. Температурный анализ работы электрических соединителей
Выводы к главе
ГЛАВА 4. РАЗРАБОТКА СИСТЕМЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ЭЛЕКТРИЧЕСКИХ СОЕДИНИТЕЛЕЙ
4.1. Виды обеспечение САПР электрических соединителей
4.2. Информационное обеспечение САПР электрических соединителей
4.3. Программная реализация автоматизированной системы проектирования электрических соединителен
4.4. Установка и настройка САПР электрических соединителей
4.5. Тестирование работы САПР электрических соединителей
Выводы к главе
ГЛАВА 5. ВНЕДРЕНИЕ И ПЕРСПЕКТИВЫ ИСПОЛЬЗОВАНИЯ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ
5.1. Организация автоматизированного проектирования электрических соединителей на практике
5.1.1. Проектирование электрических соединителей
5.1.2. Проектирование контактной пары типа Лира.
5.1.3. Температурный анализ работы электрического соединителя.
5.2. Оценка экономического эффекта от внедрения САПР электрических соединителей
Выводы к главе
ОБЩИЕ ВЫВОДЫ И РЕЗУЛЬТАТЫ
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


В настоящее время в России разрабатывается концепция развития радиоэлектронного приборостроения, содержащая в своей основе магистральномодульный принцип построения РЭА на базе унифицированных электронных модулей с использованием базовых несущих конструкций ВПК. В связи с этим на сегодня актуальной становится задача создания функционально ориентированной комплексной системы электрических соединителей, удовлетворяющих модульному принципу построению РЭА общепромышленного и специального назначения. МБНК. Эта система должна учитывать требования стандартов МЭК. Предусмотренные этими стандартами принципы построения электрических соединителей позволят разработчикам РЭА реализовать широкий спектр электрических, электромеханических и других связей между модулями, включающими в себя цепи управления, силовые цепи, высокочастотные тракты и т. Соединители этого класса способны буду т пропускать высокочастотные высокоскоростные интегрированные сигналы, обеспечивать их защиту от электромагнитных полей и исключать несанкционированный доступ к передаваемой информации. Разработка и производство электрических соединителей, несмотря на кажущуюся их простоту, является сложным научнопроизводственным процессом, требующим наличия высококвалифицированных инженерных и производственных кадров, а также высокого уровня оснащения всего спектра необходимых производств, начиная с инструментального, мехаиоштамповочного, пластмассового, литейного, гальванического, сборочного производства и заканчивая службами и лабораториями контроля качества вплоть до наличия технического испытательного центра. Вот почему в мире существует не более серьезных фирм по производству электрических соединителей, таких как АМР, x, , x, ЗМ, i, i и некоторых других. В России разработкой и производством электрических соединителей в основном занимаются следующие предприятия ОАО Завод Элекон, ФГУП Карачевский завод Электродеталь, ФГУП Производственное объединение Октябрь, ОАО Уральский завод электрических соединителей Исеть, ОАО Завод Атлант, ОАО Завод Копир. Имеются и некоторые другие предприятия, на которых освоено серийное производство электрических соединителей определенной номенклатуры 6, , , , , , 1. Необходимо отметить, что среди предприятий, выпускающих электрические соединители, существует исторически сложившаяся специализация. Всю гамму электрических соединителей можно охарактеризовать следующими основными общими для них параметрами, за исключением нескольких специфических показателей, присущих некоторым типам соединителей. В табл. Таблица 1. Таблица 1. Число сочлснснийрасчленеий 0. Шаг контактов, мм 0,6. Коэффициент стоячей волны по напряжению КСВН 1,1. Экранное затухание, дБ 0. Рабочий диапазон частот, IТц 0. Примечание для радиочастотных соединителей для радиочастотных соединителей и соединителей в экранированном исполнении для низкочастотных соединителей 0. ГГц. Электрические соединители регламентируются нормативной документацией , , , . По принципу построения системы условных обозначений и составления документов на поставку изделий вся номенклатура низкочастотных низковольтных соединителей подразделяется на серии, типы, типономиналы и типоконструкции. Соединители в зависимости от габаритности подразделяются на следующие виды табл. Таблица 1. Малогабаритные . Су бм и ниатюр I ые 6. Миниатюрные 2,2. Микроминиатюрные 2,0. Каждая серия соединителей подразделяется на типы, которые характеризуются общностью основных эксплутационных требоЕ1аний и конструктивных элементов. Характеристики оценки общности включают в себя такие показатели как герметичность, теплостойкость, тропикоустойчивость и устойчивость к механическим воздействиям. Каждый тип соединителя подразделяется также на типономиналы, а те в свою очередь на типоконструкции. Соединители цилиндрические. Наибольшее применение в радиоэлектронной аппаратуре получили соединители серий , РСГ, РСГС, 2РМА1, 2РМЛ, 2РМГ, 2РМГС, РМГ, РМГК, ШР, ШРГ, СШР, СШРГ, ШРН, ШРНГ, Р, РГ, 2РТ, 4РТ, 4РТГ. Размеры и технические параметры контактов и основные эксплутационные характеристики вышеуказанных серий соединителей представлены в табл. Таблица 1. Таблица 1. Таблица 1.
