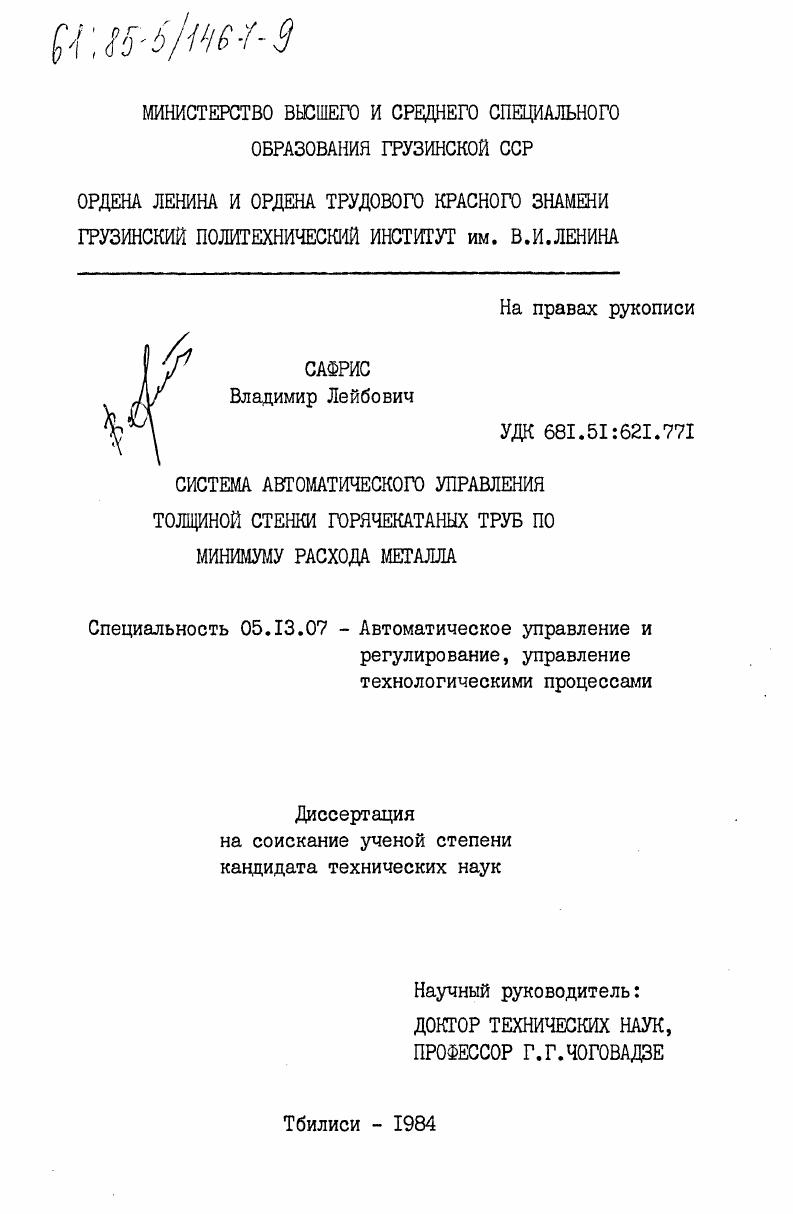

Система автоматического управления толщиной стенки горячекатаных труб по минимуму расхода металла

Система автоматического управления толщиной стенки горячекатаных труб по минимуму расхода металла

Автор: Сафрис, Владимир Лейбович

Шифр специальности: 05.13.07

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Тбилиси

Количество страниц: 190 c. ил

Артикул: 4030302

Автор: Сафрис, Владимир Лейбович

Стоимость: 250 руб.

Система автоматического управления толщиной стенки горячекатаных труб по минимуму расхода металла  Система автоматического управления толщиной стенки горячекатаных труб по минимуму расхода металла

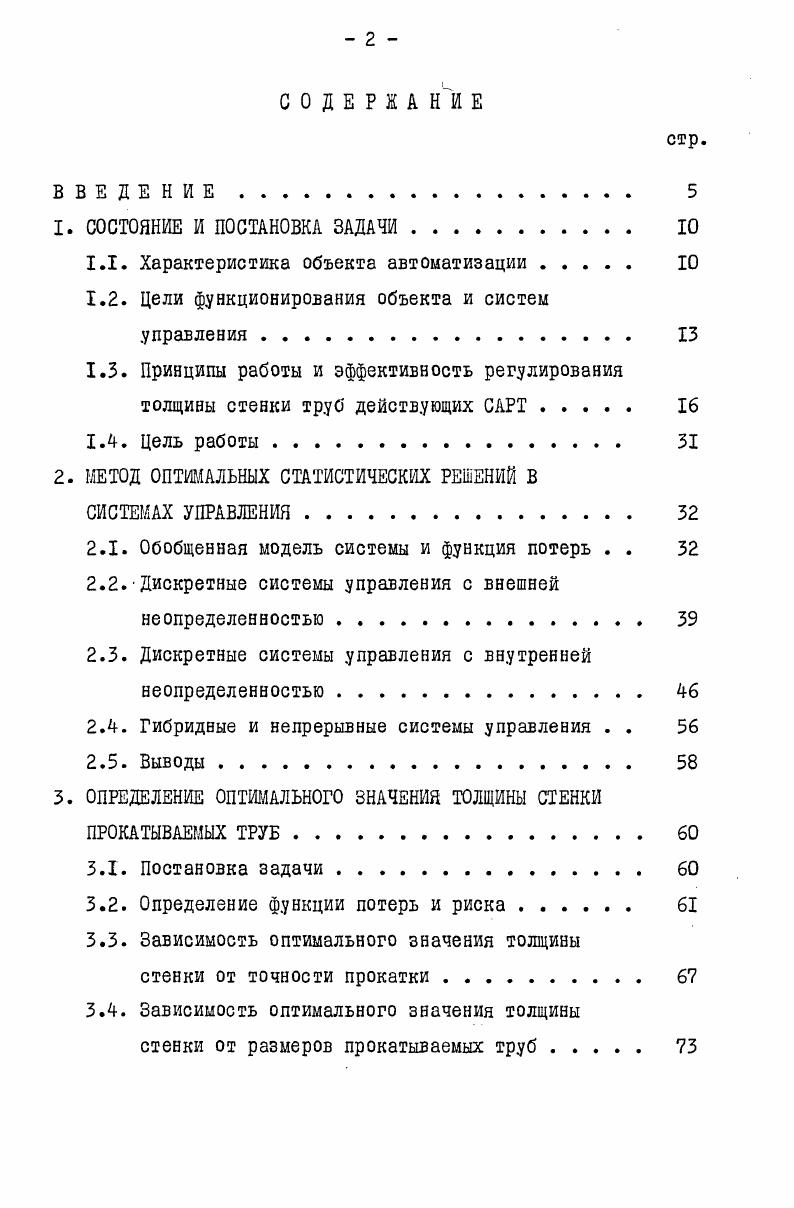

СОДЕРЖАНИЕ
ВВЕДЕНИЕ . Цели функционирования объекта и систем управления. Принципы работы и эффективность регулирования толщины стенки труб действующих САРТ . Обобщенная модель системы и функция потерь . Дискретные системы управления с внутренней неопределенностью . А. Гибридные и непрерывные системы управления . Постановка задачи . АЛ. Постановка задачи. А.2. А.З. А.А. А.5. Выводы. Выводы. А
знакочувствительном блоке 7 сигнал сравнивался с заданием. Сигнал из знакочувствительного блока управлял релейным устройством 9, которое включалось в работу только при условии прокатки трубы. Последнее условие формировалось в командном блоке б. Специальное реле времени 8 давало команду на разведение валков стана на заданную величину перед обкаткой трубы для улучшения ее захвата. Предложив это устройство, В. В.Волков и др. Какоелибо математическое описание технологического процесса отсутствует. Рассмотренные выше принципы были заложены в проект САРТ, разработанной примерно в то же время в Тяжпромэлектропроекте г.


При проектировании интегрированной автоматизированной системы управления ЙАСУ цБТ была принята двухуровневая иерархическая структура. На верхнем уровне иерархии находятся системы управления производством, на нижнем уровне системы управления технологическими агрегатами. Системы этого уровня располагают органами непосредственного контроля технологических параметров и их регулирования. Поскольку ТПА является сложным объектом управления, то решение общей задачи управления осуществляется путем ее горизонтальной декомпозиции на более простые частные задачи, реализуемые при помощи ряда функционально взаимосвязанных между собой, но в то же время, обладающих значительной автономностью систем. Система автоматизированного управления качеством труб предназначена для постоянного учета качества всей выпускаемой продукции, контроля основных параметров технологического процесса и соблюдения технологической дисциплины производственными бригадами, выявления преобладающих видов брака и вторых сортов и анализа их зависимости от технологических параметров, формирования отчетных
документов о качестве продукции и работе производственных бригад. Система управления темпом прокатки и контроля работы предназначена для оперативного контроля работы установок по такту прокатки, определения узких мест в процессе производства труб на установках, автоматической фиксации простоев, учета, анализа и выдачи результатов работы установок на информационные общецеховые табло, видеотерминалы и в виде печатных документов. Смещение в поле минусовых допусков приводит к увеличению процента труб, забракованных по нарушению нижнего допуска. Предельным смещением Э. В.Кузнецов 5 предлагает считать такое максимальное смещение, при котором процент брака не превосходит некоторого наперед заданного уровня. Автором предложен другой подход к определению этой величины предельным оптимальным смещением считать такое смещение, при котором расход металла на единицу длины годных труб с учетом брака является минимальным. Г2 дисперсия средних по трубе толщин в партии. Управление продольной разностенностыо и средней толщиной стенки возможно на установках продольной прокатки и ва обкатном стане. В 5 показано, что для управления продольной разностенностыо оолее благоприятны условия прокатки в обкатном стане, т. Группы возмущающих воздействий различаются частотными характеристиками. Первая группа возмущений имеет наибольшую частоту. К ней относятся, например, изменения усилия прокатки при раскатке входной поперечносимметричной разностенности трубы, что приводит к появлению остаточной такого же вида разностенности. Э.В. Кузнецов осциллографированием усилий прокатки ва обкатном стане ТПА 0 трубопрокатного завода иы. В.И. Ленина Днепропетровск установил, что частота изменений этого усилия составляет Гц. Частота воздействия возмущений второй группы, обуславливающей появление остаточной продольной разностенности, составляет примерно 0, Гц. Наконец, частота воздействия возмущений третьей группы составляет менее I Гц. Возможность компенсации возмущающих факторов путем регулирования определяется полосой пропускания частот ПАРТ, которая, в основном, ограничивается полосой пропускания частот исполнительного механизма как наиоолее инерционного звена. В качестве исполнительного механизма возможно использование существующих нажимных уст
ройств с электромеханическим приводом 5 мощность двигателя 5 кВт, скорость вращения и обмин. МпМнсж 1,,5, маховый момент ротора 0,0,5 кгм2. Т 0,0,3 с, а полоса частот, ограниченная сверху наибольшей частотой I Гц. Т 0, с, 3 Гц. Сопоставление частотных характеристик возмущений и САРТ показывает, что можно рассчитывать только лишь на оперативное . Краткое описание действующих САРТ и анализ эффективности регулирования ими толщины стенки приводится в следующем подразделе. Для обоснованного выбора структуры САРТ рассмотрим кратко путь развития, принципы работы и эффективность ранее разработанных систем регулирования толщины стенки. Первое сооощение об автоматизации процесса обкатки труб появилось в г. Структурная схема предложенной и опробованной системы автоматического регулирования показана на рис.
