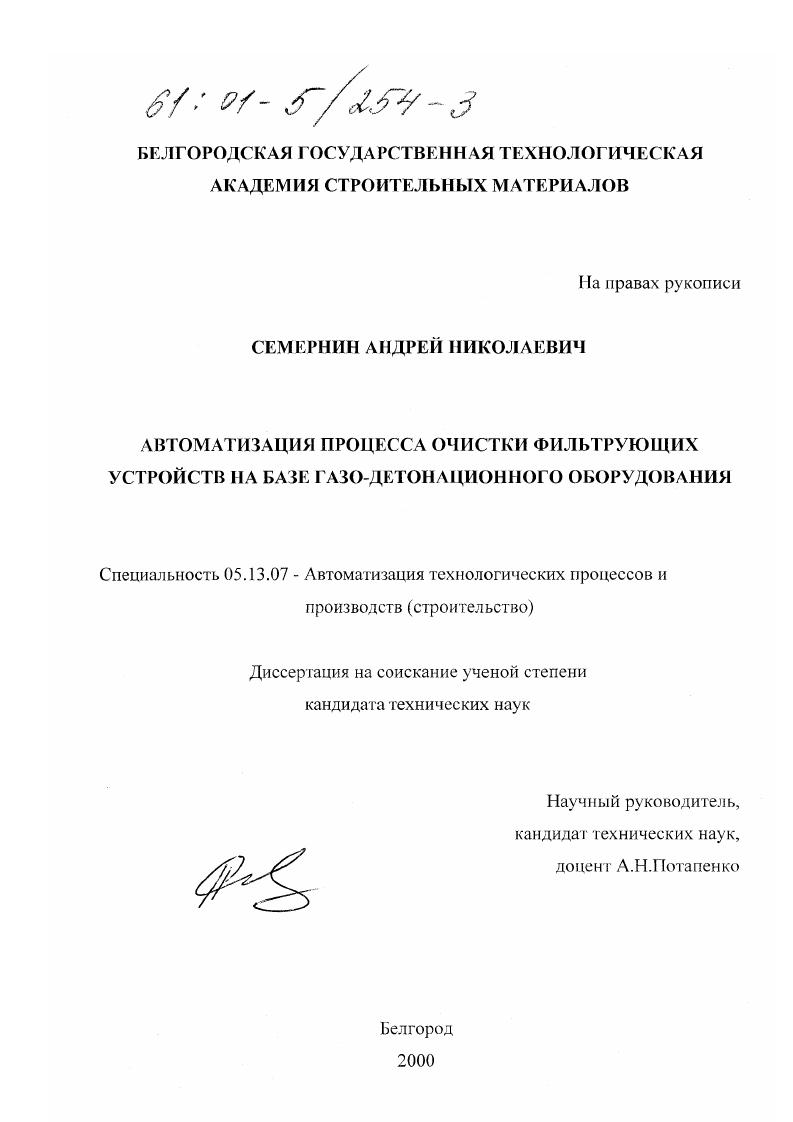

Автоматизация процесса очистки фильтрующих устройств на базе газо-детонационного оборудования

Автоматизация процесса очистки фильтрующих устройств на базе газо-детонационного оборудования

Автор: Семернин, Андрей Николаевич

Шифр специальности: 05.13.07

Научная степень: Кандидатская

Год защиты: 2000

Место защиты: Белгород

Количество страниц: 220 с. ил.

Артикул: 285867

Автор: Семернин, Андрей Николаевич

Стоимость: 250 руб.

Автоматизация процесса очистки фильтрующих устройств на базе газо-детонационного оборудования  Автоматизация процесса очистки фильтрующих устройств на базе газо-детонационного оборудования

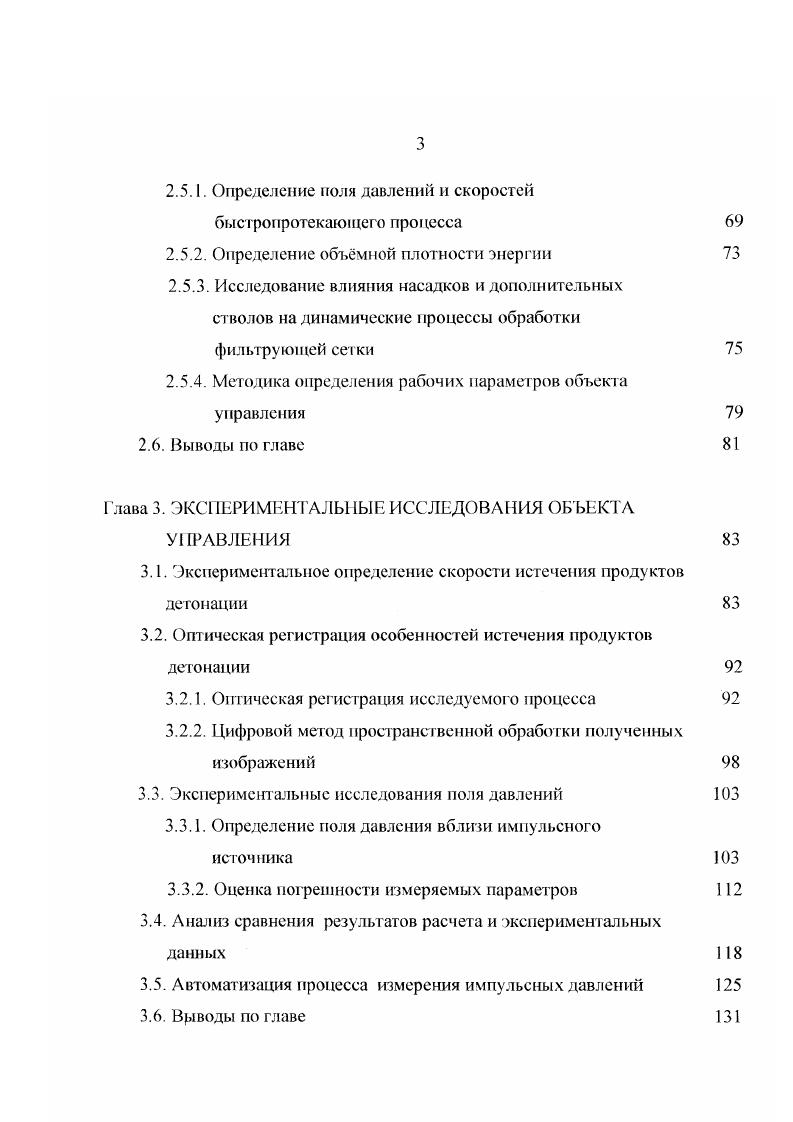

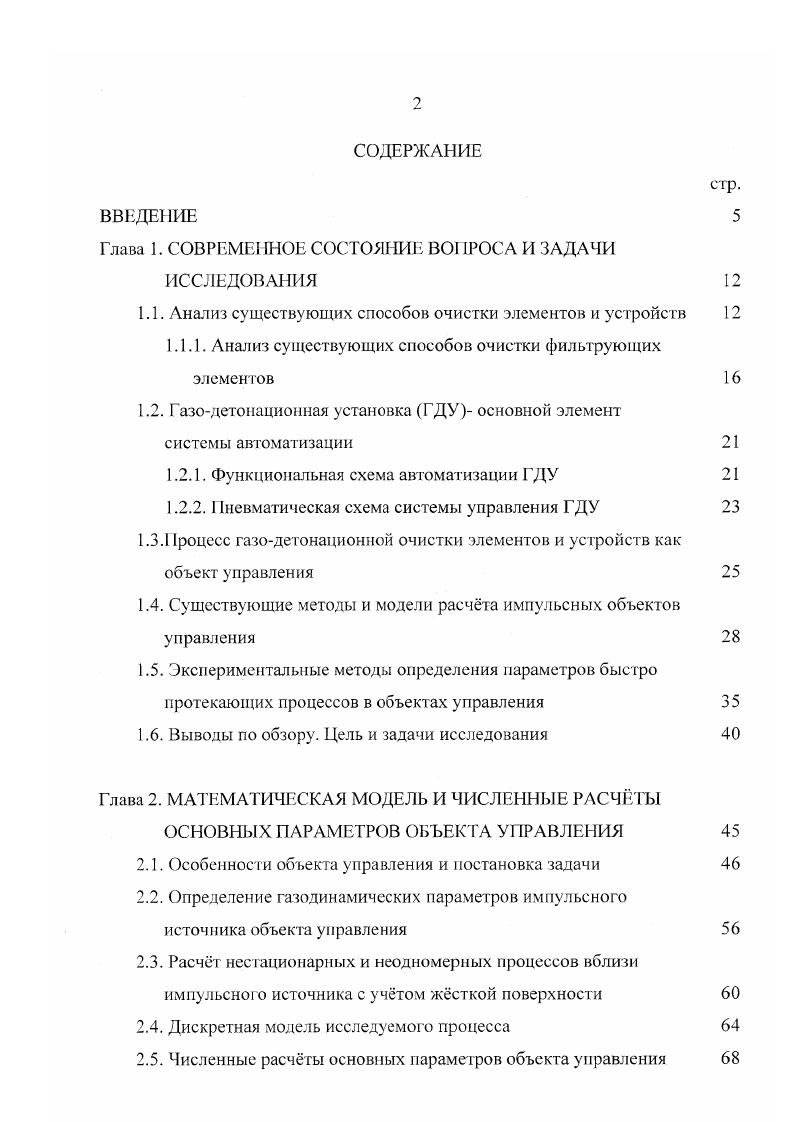

Глава 1. Пневматическая схема системы управления ГДУ 1. Выводы по обзору. Глава 2. Численные расчты основных параметров объекта управления
2. Глава 3. Выводы по главе 1
1. Рассмотрим особенности газодетонационной установки, с помощью которой предварительно очищают поверхность элементов и устройств с целью последующего нанесения покрытий на их поверхность. Кроме того, предварительные эксперименты показали возможность очистки фильтрующих сеток сетчатых цилиндров с помощью пульсирующих газоабразивпых струй, ускоряемых с помощью эффекта детонации горючей газовой смеси. Важно так же отметить, что по сравнению с традиционной газоабразивной очисткой в данном модернизированном случае имеются широкие возможности регулирования подачи абразивного материала с учетом его дисперсности в ствол газодетонационной установки с последующим его ускорением с помощью газодинамического потока, причем процесс ускорения определяется параметрами горючею газа и кислорода, а так же их соотношением, в результате чего создается горючая газовая смесь с заданными параметрами.


Электромагнит УА4 включается через усилитель 9а тумблером ЯА5, при этом светодиод НЬ5 сигнализирует о включении электромагнита УА4. Далее сжатый воздух через расходомер 8а поступает в питатель 3 установки и транспортирует порошок в камеру 1. На пневматическом щите расположен прибор , показывающий расход воздуха, идущего на подачу порошка. Кислород по магистрали 5 поступает на расходомер 2а. На пневматическом щите расположен прибор , показывающий расход кислорода. Далее кислород поступает на пневмоэлектроклапан К1, который с помощью электромагнита УА1 через усилитель За включается с помощью тумблера 8А2. Светодиод НЬ2 сигнализирует о включении кислорода. Далее кислород попадает в смеситель 2. На пневматическом щите расположен прибор , показывающий расход газа. Далее газ поступает на пневмоэлектроклапан газа К2, который с помощью электромагнита УА2 через усилитель 5а включается с помощью тумблера 8АЗ. Светодиод НЬЗ сигнализирует о включении газа. Далее горючий газ попадает в смеситель 2. Из смесителя 2 газокислородная смесь попадает в камеру 1 установки. Свеча 1а служит для поджига горючей газовой смеси. Преобразователь предназначен для формирования высоковольтных импульсов поджига газовой смеси из ТТЛуровня, выходящих из регулятора 1д. Регулятор 1д вырабатывает циклические импульсы ТТЛуровня с заданной частотой следования. Частота следования задается задатчиком 1г. Поджиг включается тумблером 8А1, расположенным на пульте управления. Светодиод НЫ сигнализирует о включении зажигания.
