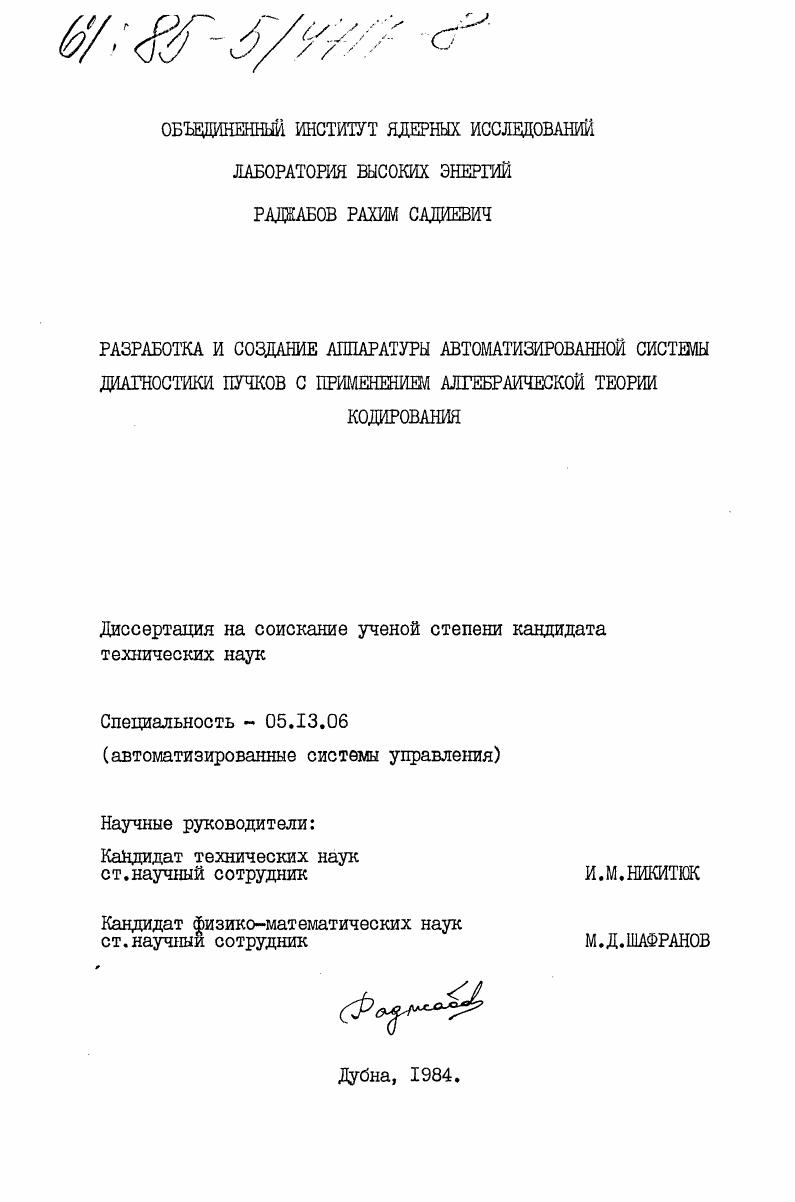

Разработка и создание аппаратуры автоматизированной системы диагностики пучков с применением алгебраической теории кодирования

Разработка и создание аппаратуры автоматизированной системы диагностики пучков с применением алгебраической теории кодирования

Автор: Раджабов, Рахим Садиевич

Шифр специальности: 05.13.06

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Дубна

Количество страниц: 171 c. ил

Артикул: 4029954

Автор: Раджабов, Рахим Садиевич

Стоимость: 250 руб.

Разработка и создание аппаратуры автоматизированной системы диагностики пучков с применением алгебраической теории кодирования  Разработка и создание аппаратуры автоматизированной системы диагностики пучков с применением алгебраической теории кодирования

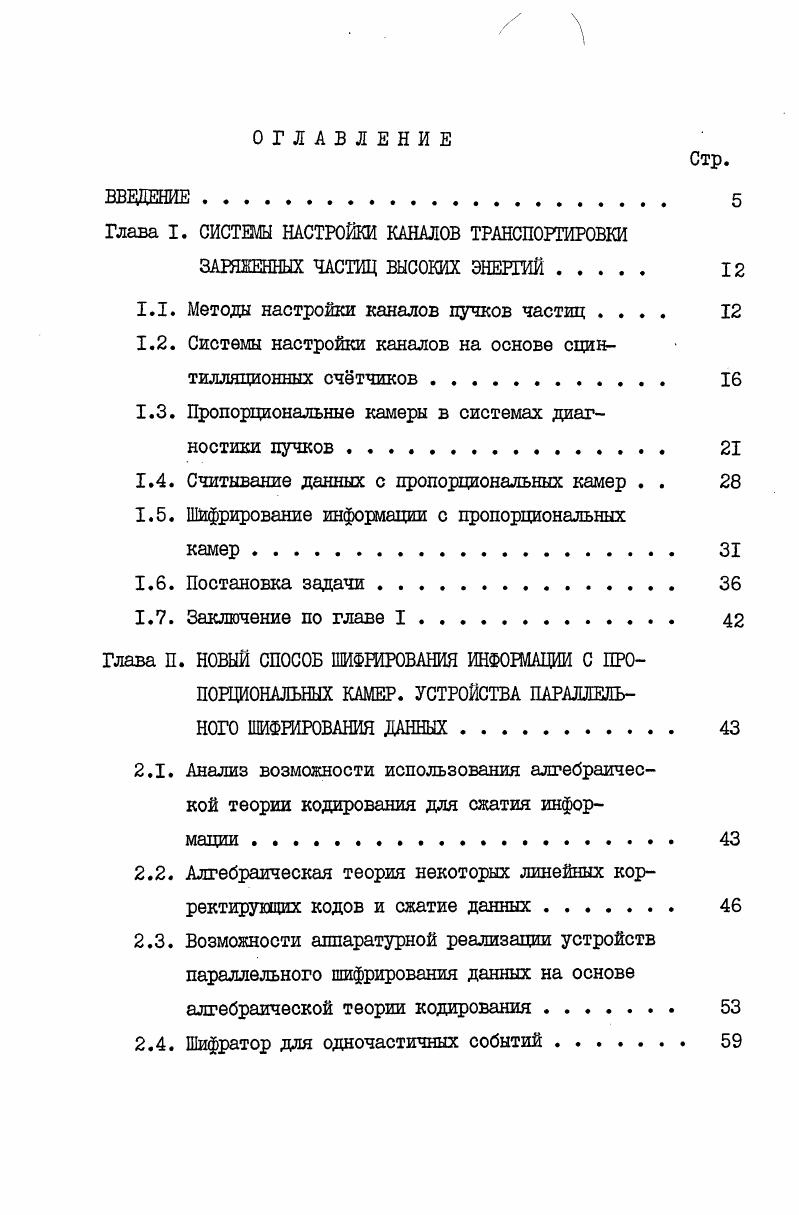

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
Глава I. СИСТЕМЫ НАСТЕЮЙКИ КАНАЛОВ ТРАНСПОРТИРОВКИ
ЗАРЯЖЕННЫХ ЧАСТИЦ ВЫСОКИХ ЭНЕРГИЙ
1.1. Методы настройки каналов пучков частиц
1.2. Системы настройки каналов на основе сцинтилляционных счтчиков.
1.3. Пропорциональные камеры в системах диагностики пучков.
1.4. Считывание данных с пропорциональных камер . .
1.5. Шифрирование информации с пропорциональных
камер.
1.6. Постановка задачи
1.7. Заключение по главе I
Глава П. НОВЫЙ СПОСОБ ШИФЕМРОВАНИЯ ИНФОРМАЦИИ С ПРОПОРВДОНАЛЬНЫХ КАМЕР УСТРОЙСТВА ПАРАЛЛЕЛЬНОГО ШИФШРОВАНИЯ ДАННЫХ.
2.1. Анализ возможности использования алгебраической теории кодирования для сжатия информации .
2.2 Алгебраическая теория некоторых линейных корректирующих кодов и сжатие данных
2.3. Возможности аппаратурной реализации устройств параллельного шифрирования данных на основе алгебраической теории кодирования
2.4. Шифратор для одночастичных событий.
2.5. Устройство ишфрирования информации на основе алгебраической теории итеративного кода
2.6. Устройство шифрирования информации на основе алгебраической теории кодов БЧХ
2.7. Устройство двуступенчатого шифрирования информации .
2.8. Программа вычисления номеров сработавших проволочек по синдрому кода БЧХ
2.9. Устройство сжатия данных и вычисления номеров сработавших проволочек .
2 Метод исправления двойных и тройных ошибок
для кодов БЧХ. .
Заключение по главе П
Глава Ш. ОРГАНИЗАЦИЯ СИСТЕМЫ ДИАГНОСТИКИ ПУЧКОВ
3.1. Функциональная схема системы диагностики
пучков
3.2. Состав и логика работы системы диагностики пучков
3.3. Регистрирующая электронная аппаратура пропорциональных камер системы диагностики пучков
3.4. Функциональная схема системы для наладки каналов методом тонких лучей.
3.5. Цифровой процессор для отбора данных о частицах, прошедших в заданной зоне канала
3.6. Блок отбора однотрековых событий и синхронизации работы системы наладки каналов с
циклом ускорителя.
Заключение по главе Ш
Глава У. МЕТОДИКА И РЕЗУЛЬТАТЫ НАЛАДКИ РАЗРАБОТАННЫХ
БЛОКОВ И СИСТЕМЫ В ЦЕЛОМ
4.1 Наладка блока отбора однотрековых событий
4.2. Наладка устройства пшфрирования информации с
пропорциональных камер на основе кода БЧХ .
4.3. Наладка шифратора для одночастичных событий . . .
4.3.1. Наладка шифратора с генератором
4.3.2. Наладка шифратора с радиоактивным источником
и на пучке частиц
4.4. Наладка блока отбора данных о частицах, прошедших в заданной зоне канала.
4.5. Информационные возможности системы диагностики пучков.
Заключение по главе У.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Рассмотрены алгоритмы и программы определения номеров сработавших проволочек по синдрому корректирующего кода для разработанных блоков. В третьей главе рассмотрены организация системы диагностики пучков, логика работы и состав системы диагностики пучков. Подробно описана регистрирующая электронная аппаратура пропорциональных камер системы. Описаны разработанные блоки синхронизации работы системы с циклом ускорителя, отбора однотрековых событий и отбора данных о частицах, прошедших в заданной зоне канала. В этой же главе описывается конфигурация и работа системы для наладки каналов методом тонких лучей. Четвёртая глава посвящена методике и результатам наладки разработанных блоков и системы в целом с помощью генератора, радиоактивного источника и на пучке частиц. Приводятся информационные возможности системы. Основные положения и результаты работ, использованных в диссертации, защищены авторскими свидетельствами /,,,, 9/, опубликованы в журналах Л/и. Ме^/г. ОИЯИ /,,4,5,4,3/, докладывались на семи-нарах Лаборатории высоких энергий, Лаборатории вычислительной техники и автоматизации ОИЯИ, Институте теоретической и экспериментальной физики, Институте электроники АН Уз. ССР и "НПО Кибернетика" АН Уз. ССР. Глава I. Установка расчётных значений токов магнитооптических элементов канала заряженных частиц, как правило, не обеспечивает получения пучков с заданными параметрами. Это обусловлено тем, что реальные параметры элементов канала отличаются от параметров, задаваемых при расчёте. Кроме того, режимы с заданными значениями градиента в линзах и величины магнитного поля в магнитах устанавливаются с определённой погрешностью. В силу этих и ряда других причин возникает необходимость наладки канала с пучком с целью оптимизации его параметров. Наладка канала начинается с ввода его элементов в расчётный режим, и заключается в измерении параметров пучка, сравнении их с заданными и внесении соответствующих изменений в режимы магнитооптических элементов. Этот процесс повторяется до получения пучка, параметры которого соответствуют заданным. Наладку каналов транспортировки пучков производят с использованием типовых методов и приёмов. Рассмотрим наиболее широко применяющиеся из них: метод двух прямых /9/, метод фокальных коэффициентов //, метод рассеивателя /II/ и метод тонких лучей //. Метод двух прямых заключается в том, что при фиксированном значении тока в одной из линз, варьированием тока второй линзы добиваются фокусировки пучка в горизонтальной, а затем в вертикальной плоскостях в расчётном положении изображения. В результате на координатной плоскости, где по оси абсцисс откладываются значения токов в первой линзе, а по оси ординат -во второй, получим четыре точки, отмеченные на рис. I, как а, б, в, г. Соединив прямыми линиями точки, соответствующие режиму фокусировки пучка в горизонтальной (а, б) и вертикальной (в,г) плоскостях, находим точку пересечения двух прямых. Координаты этой точки на данной плоскости и соответствуют режиму фокусировки пучка как в горизонтальной, так и в вертикальной плоское? При использовании метода Фокальных коэффшшантов предварительно рассчитываются коэффициенты, называемые фокальными, указывающие на какую величину необходимо изменить ток в линзах объектива, чтобы сместить положение фокуса на I м. В случае формирования параллельного пучка фокальные коэффициенты дают величины изменений токов в линзах объектива, обеспечивающие изменение угловой расходимости пучка в одной из плоскостей (горизонтальной или вертикальной) на 0,1 мрад. При настройке канала методом фокальных коэффициентов добиваются формирования пучка с заданными параметрами в горизонтальной и вертикальной плоскостях поочередно. При использовании метода рассеивателя гв промежуточное изображение пучка устанавливается рассеиватель, который можно считать изотропным источником частиц для следующей ступени канала. Разброс по импульсам после рассеивателя определяется фокусировкой пучка предыдущей ступенью канала и минимален при точной фокусировке пучка частиц на рассеиватель. Рис, І.
