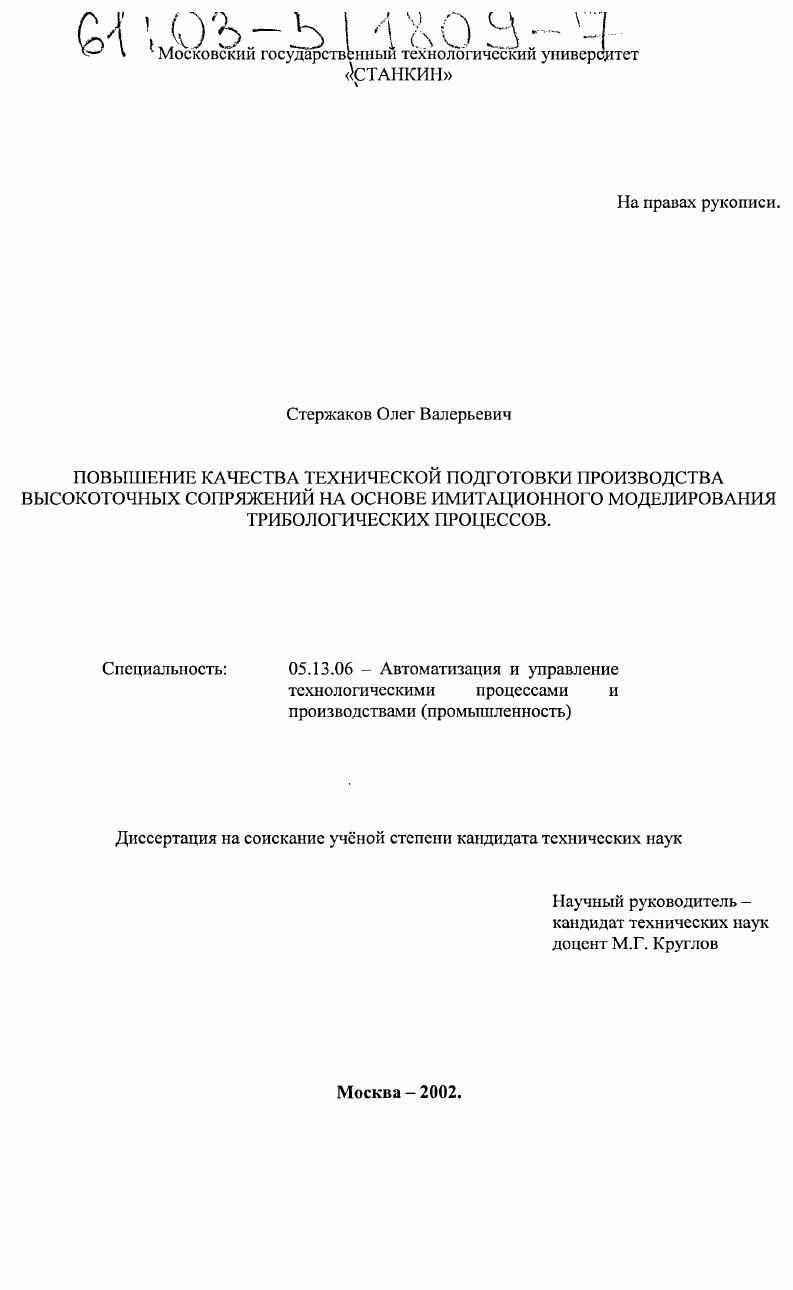

Повышение качества технической подготовки производства высокоточных сопряжений на основе имитационного моделирования трибологических процессов

Повышение качества технической подготовки производства высокоточных сопряжений на основе имитационного моделирования трибологических процессов

Автор: Стержаков, Олег Валерьевич

Шифр специальности: 05.13.06

Научная степень: Кандидатская

Год защиты: 2002

Место защиты: Москва

Количество страниц: 182 с. ил

Артикул: 2325364

Автор: Стержаков, Олег Валерьевич

Стоимость: 250 руб.

Повышение качества технической подготовки производства высокоточных сопряжений на основе имитационного моделирования трибологических процессов  Повышение качества технической подготовки производства высокоточных сопряжений на основе имитационного моделирования трибологических процессов

Введение
1. Глава 1. Техническая подготовка и процесс проектирования высокоточных машиностроительных изделий в современных условиях.
1.1. Исследуемая задача. Методы проектирования.
1.2. Проектировочный и проверочный расчет типового сопряжения
1.3. Технология РФК
1.4. Прогнозирование свойств триботехнических сопряжений при проектировании на
основе имитационного моделирования.
1.5. Сравнительный анализ методов проектирования изделий рассматриваемого класса
1.6. Современные средства технической подготовки производства и требования к ним
С А подход
1.6.1. Единая информационная среда предприятия
1.6.2. Состав САЬ5подхода
1.6.3. Единая модель изделия в соответствии с СЛЬЭиодходом.
1.7. Требования к методам решения поставленной задачи
1.8. Предлагаемое решение задачи.
1.8.1. Сравнительный анализ подходов в прогностическому моделированию
1.9. Выводы по первой главе
1 Задачи исследования
2. Глава 2. Идеология предлагаемого комплекса графовых моделей
2.1. Введение
2.2. Теоретические основы предлагаемого комплекса графовых моделей.
2.2.1. Обшая информация о комплексе графовых моделей
2.2.2. Последовательность получения характеристик контактных площадок в процессе
функционирования сопряжения
2.2.3. Моделирование топологии профилей контактирующих поверхностей,
применяемое в работе.
2.2.4. Точечная модель взаимодействия исполнительных поверхностей.
2.2.5. Определение характеристик контактных площадок для комплекса графовых
моделей при помощи точечной модели контакта поверхностей
2.2.6. Комплекс графовых моделей. Граф геометрических связей и
квазиэнергетический граф.
2.2.7. Теоретические основы квазиэнергетического графа
2.2.8. Выбор варианта исследования квазиэнергетического графа.
2.2.9. Выбранный метод анализа квазиэнергетического графа и его описание
2.2 Совокупность фактических площадок контакта как отражение трибологических
процессов в сопряжении.
2.2 Место предлагаемых моделей в современных системах проектирования и
подготовки производства
2.3. Комплекс графовых моделей как модель триботехнической системы.
2.3.1. Сопряжение поверхностей деталей как трибологическая система
2.3.2. Моделирование триботехнических систем
2.3.3. Моделирование триботехнической системы при помощи комплекса графовых
моделей.
2.4. Апробация графовых моделей
2.5. Модель заклинивания в сопряжении
2.5.1. Краткое описание и методика построения модели заклинивания для
сопряжения.
2.5.2. Задачи, решаемые при помощи модели.
2.5.3. Применение модели при проектировании
2.6. Выводы по второй главе.
2.7. Задачи дальнейшего исследования
3. Глава 3. Методические основы построения комплекса графовых моделей для
высокоточных сопряжений
3.1. Область применения.
3.2. Назначение.
3.3. Термины и определения
3.4. Используемые методы и нормативные ссылки.
3.5. Общая последовательность построения предлагаемых 1рафовых моделей.
3.5.1. Исходные данные для построения комплекса точечной модели взаимодействия и графовых моделей
3.5.2. Варианты определения характеристик площадок контакта
3.5.3. Общая последовательность построения предлагаемого комплекса графовых
моделей
3.6. Определение данных комплекса графовых моделей
3.6.1. Определение характеристик точечной модели контакта
3.6.2. Определение параметров графа геометрических связей
3.6.3. Определение параметров квазиэнергетического графа.
3.6.4. Исследование последовательности квазиэнергетических графов для рабочего
цикла сопряжения
3.6.5. Применение методов стохастического моделирования в ходе исследований
3.7. Интерпретация результатов расчетов на основании комплекса графовых моделей.
3.8. Способ использования результатов моделирования при проектировании
3.9. Выводы по третьей главе
4. Глава 4. Автоматизированный расчет комплекса графовых моделей для сопряжения вал
втулка типа подшипник скольжения.
4.1. Введение
4.2. Выбор моделируемого сопряжения
4.2.1. Элементы объекта и их взаимосвязь
4.2.2. Входные данные для моделирования системы
4.2.3. Диапазон изменения характеристик сопряжения.
4.2.4. Параметры сопряжения, выбранного для моделирования.
4.3. Алгоритм построения графовых моделей для выбранного сопряжения.
4.4. Построение геометрической модели исполнительных поверхностей сопряжения.
Моделирование взаимодействия исполнительных поверхностей при помощи гочечной модели их взаимодействия.
4.4.1. Дискретизация взаимного перемещения поверхностей.
4.4.2. Структура данных в модели.
4.4.3. Выбор параметров сеточных моделей элементов моделируемого сопряжения
4.4.4. Формирование псевдореальных профилей исполнительных поверхностей моделируемого сопряжения. Реализация модели взаимодействия поверхностей сопряжения.
4.5. Определение параметров комплекса графовых моделей
4.5.1. Определение характеристик площадок контакта. Построение графа геометрических связей и формирование массивов данных.
4.5.2. Определение квазиэнергетических характеристик и формирование массивов данных квазиэнергетического графа
4.5.3. Формирование векторов входных воздействий квазиэнергетического графа. Перевод механических характеристик модели в обобщенные энергетические параметры
4.5.4. Программная реализация на языке МБ УВ для Ехсе
4.6. Проведение вычислительного эксперимента при помощи автоматизированного комплекса графовых моделей. Интерпретация и анализ результатов моделирования
4.6.1. Цель и методы проведения экспериментов.
4.6.2. Первый этап исследований.
4.6.3. Второй этап исследований.
4.6.4. Третий этап исследований.
4.6.5. Итоговая оценка результатов проведенных вычислительных экспериментов
4.6.6. Применение автоматизированного расчета моделей в практике проектирования
4.7. Выводы по четвертой главе.
4.8. Рекомендации по использованию графовых моделей и выполнению дальнейших исследований в рассматриваемой области
5. Общие выводы и результаты по работе
6. Список печатных работ.
7. Список литературы.
8. Приложения
8.1. Приложение 1. Текст программы на языке Vi i x.
8.2. Приложение 2. Данные и графики к 1 этапу эксперимента часть 1.
8.3. Приложение 3. Данные и графики к 1 этапу эксперимента часть 2.
8.4. Приложение 4. Данные и графики к 2 этапу эксперимента часть 1.
8.5. Приложение 5. Данные и графики к 2 этапу эксперимента часть 2.
8.6. Приложение 5. Данные и графики к 3 этапу эксперимента.
ВВЕДЕНИЕ
Общая характеристика работы.
Актуальность


Также во второй главе комплекс графовых моделей совместно с точечной моделью контактирования поверхностей был рассмотрен с позиций теории моделирования триботехнических систем. В результате исследования было выявлено, какие параметры поверхностей и функционирования триботехнического сопряжения он способен учесть предлагаемый тип моделей рассмотрен с позиций моделирования энергетических процессов в системах и оценки результатов моделирования. Модели являются упрощенными, поскольку не учитывают взаимных микроперемещений вследствие возникновения упругих деформаций в волнах поверхностных неровностей и взаимосвязанных процессов в т. Основное преимущество состоит в простоте с построения и легкости автоматизации. Установлено, что комплекс графовых моделей возможно применять для оценки стабильности момента фения. Для моделирования энергетических процессов на основании квазиэнергетического графа целесообразно использование методов моделирования электрических цепей, исходя из того, что обобщенные энергетические параметры 1рафа связей Лагранжа могут быть использованы для как для моделирования механических, так и для моделирования электрических процессов. Кроме того, во второй главе проведено исследование возможности свертки квазиэнергетического графа или его исследования в динамических режимах. Анализ показал, что поскольку квазиэнергетический граф имеет весьма высокую степень каждой вершины порядка 5 и выше, то свертка его стандартными методами свертки элекфических цепей невозможна. По тем же причинам невозможно сформировать в автоматизированном режиме потребное для исследования графа число дифференциальных уравнений. Выходом в данной ситуации представляется исследование каждого квазиэнергетического графа в установившемся режиме, а для случая взаимного перемещения контактирующих поверхностей формирование ряда графов, их исследование и анализ функционирования сопряжения на основании поведения выбранного ключевого парамсфа. Исследование каждого графа в установившемся режиме производится путем решения уравнений, составленных по закону токов Киргофа, в матричной форме П1 ПО I , где П узловая матрица, Ъ мафица сопротивлений, I и и вектора входных воздействий. В результате исследований разработана схема интерпретации результатов моделирования, основанная на параметре суммарной мощности ветвей квазиэнсргстического графа
Р дЦ, I , где п число ветвей графа. Установлено, что именно этот параметр наилучшим
образом отражает всю совокупность энергетических процессов в исследуемом графе. Помимо комплекса графовых моделей, во второй главе приведена разработанная модель, позволяющая проектировщику провести оценку возможности появления заклинивания при работе опоры скольжения с целью выбора наилучшего зазора в проектируемом сопряжении. Модель базируется на построении псевдореальных образов взаимодействующих поверхностей при помощи набора конечных объемов. Основным выходным параметром модели является число элементарных объемов, вступивших в пересечение в разные временные моменты работы сопряжения. Если за рабочий цикл сопряжения число единовременно вступивших в пересечение элементарных объемов не превышает заданной величины, зависящей от топологии и свойств материала, то возникновение заклинивания считается невозможным. Модель базируется на данных о свойствах поверхностей, структура которых соответствует стандартам серии ИСО 3. Третья глава. В третьей главе приведена разработанная методика построения комплекса графовых моделей. Вычисления выполняются для нескольких типоразмеров, вариантов микрогеометрии и физикомеханических характеристик материала поверхностного слоя, что позволяет выбрать наилучший вариант с точки зрения стабильности момента трения. Моделирование псевдореальных профилей сопрягаемых поверхностей деталей и их взаимодействия с целью оценки характеристик площадок контакта. Построение комплекса графовых моделей, включающее построение модели геометрических связей и квазиэнергетического графа для взаимодействия сопрягаемых поверхностей. Рцмдх максимальная суммарная мощность ветвей графа за рабочий
4.
