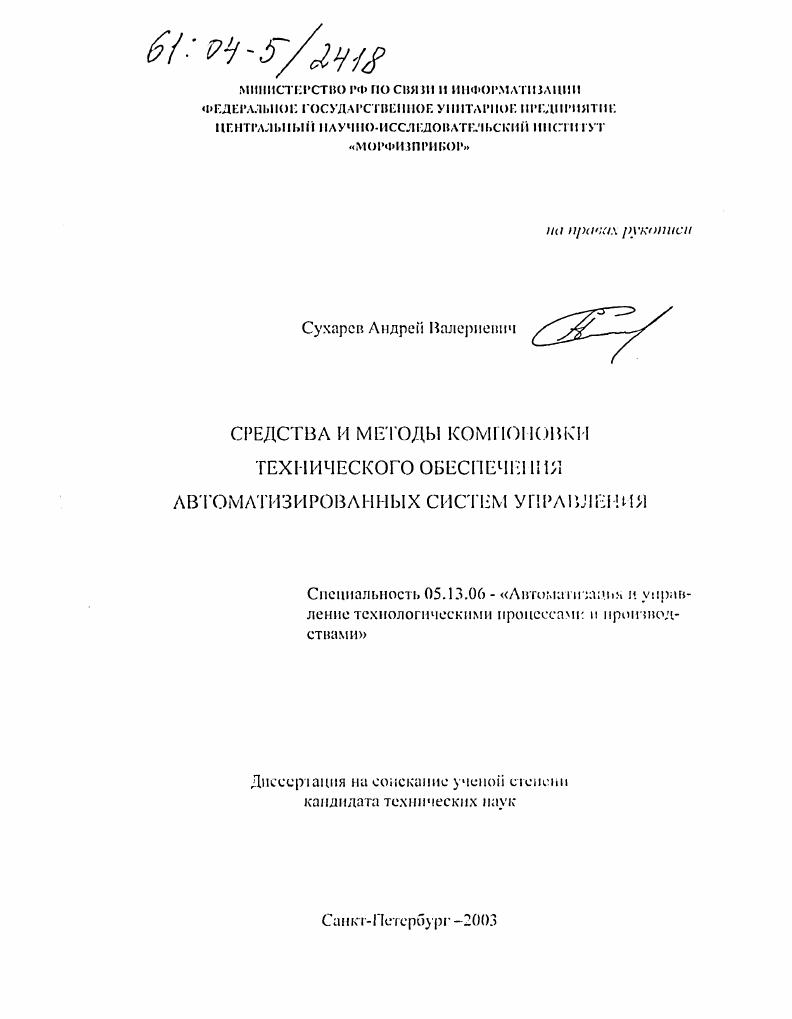

Средства и методы компоновки технического обеспечения автоматизированных систем управления

Средства и методы компоновки технического обеспечения автоматизированных систем управления

Автор: Сухарев, Андрей Валериевич

Шифр специальности: 05.13.06

Научная степень: Кандидатская

Год защиты: 2003

Место защиты: Санкт-Петербург

Количество страниц: 112 с. ил.

Артикул: 2624248

Автор: Сухарев, Андрей Валериевич

Стоимость: 250 руб.

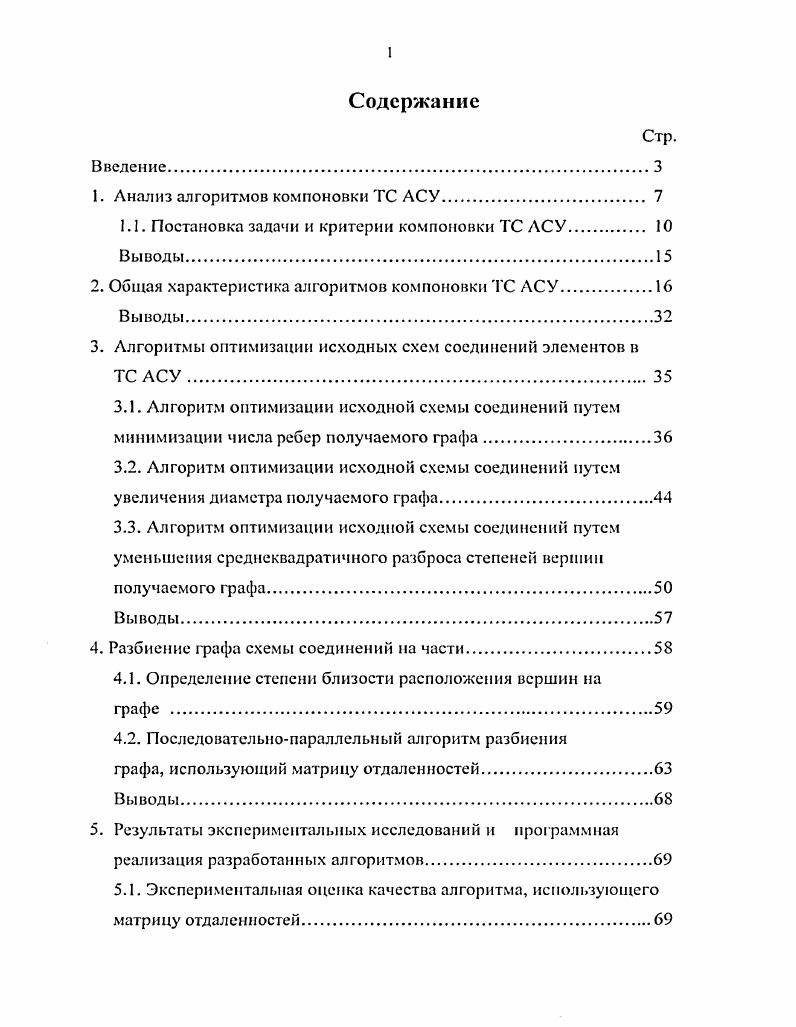

Содержание
Введение
1. Анализ алгоритмов компоновки ТС АСУ
1.1. Постановка задачи и критерии компоновки ТС АСУ
Выводы.
2. Общая характеристика алгоритмов компоновки ТС АСУ
Выводы.
3. Алгоритмы оптимизации исходных схем соединений элементов в ТС АСУ
3.1. Алгоритм оптимизации исходной схемы соединений путем минимизации числа ребер получаемого графа.
3.2. Алгоритм оптимизации исходной схемы соединений путем увеличения диаметра получаемого графа.
3.3. Алгоритм оптимизации исходной схемы соединений путем уменьшения среднеквадратичного разброса степеней вершин
получаемого графа
Выводы.
4. Разбиение графа схемы соединений на части
4.1. Определение степени близости расположения вершин на
графе .
4.2. Последовательнопараллельный алгоритм разбиения
графа, использующий матрицу отдаленностей
Выводы.
5. Результаты экспериментальных исследований и программная
реализация разработанных алгоритмов
5.1. Экспериментальная оценка качества алгоритма, использующего матрицу отдаленностей

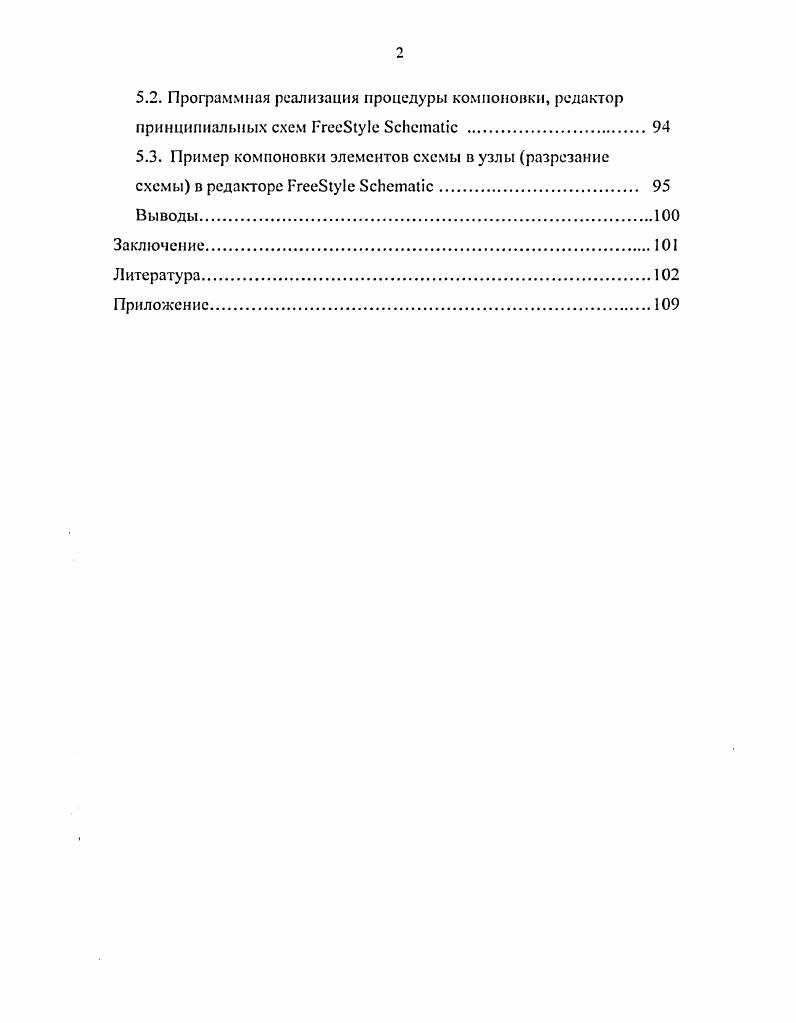

5.2. Программная реализация процедуры компоновки, редактор принципиальных схем i
5.3. Пример компоновки элементов схемы в узлы разрезание
схемы в редакторе i.
Выводы.
Заключение
Литература


Санкт-Петербург, г; -ой научно-технической конференции профессорско-преподавательского состава, научных сотрудников и аспирантов ГУТ, г. Санкт-Петербург, г; -ой международной научно-технической конференции студентов, аспирантов и молодых специалистов стран СІ ІГ, г. Санкт-Петербург, г; Юбилейной научно-технической конференции «Связисты СПб ГУТ и телекоммуникации XXI века», г. Санкт-Петербург, г; 1-ой международной научно-технической конференции студентов, аспирантов и молодых специалистов стран СИГ, г. Одесса, г; -ой научно-технической конференции студентов, аспирантов и молодых специалистов ГУТ, г. Санкт-Петербург, г. У-ой международной научно-практической конференции “Современные информационные и электронные технологии”, Одесса, г. ФГУП ЦНИИ “Морфизприбор”, Санкт-Петербург, г. По материалам диссертации опубликовано 9 печатных работ, из них 1 монография, 1 учебное пособие, 1 статья в научно-техническом сборнике и 6 тезисов докладов на научно-технических конференциях. Диссертация состоит из введения, пяти глав, заключения и списка литературы, включающего наименование. Основная часть работы изложена на 8 страницах машинописного текста, содержит рисунков и 8 таблиц. Конструирование (ГОСТ 2. Каждая конструкция АСУ в зависимости от назначения имеет свою, присущую ей конкретную структуру. Однако требования стандартизации налагают ограничительные рамки на это разнообразие. Можно представить некоторую обобщенную типовую структуру конструкции АСУ 2, , , , ]. Типовая структура конструкции современной АСУ состоит из элементной базы как исходного функционального материала и четырех уровней, от нулевого до третьего, из которых нулевой и первый называют низшими, а второй и третий - высшими. Рассмотрим эти составляющие. Элементная база состоит из электрорадиоизделий (ЭРИ), входящих в перечень элементов электрической принципиальной схемы АСУ (или частей АСУ) как комплектующие изделия. Элементная база - еще не конструкция АСУ. Конструкция начинается с функционального узла. Функциональный узел представляет собой первичное структурное образование и относится к нулевому структурному уровню (радиоэлектронный модуль 0-го уровня). Существуют три разновидности функциональных узлов: микросборки, печатные узлы и гибридно-интегральные узлы. Микросборки относятся к подуровню нулевого уровня структуры. Они входят в состав печатных узлов (корпусные микросборки) и гибридно-интегральных узлов (бескорпусные микросборки). Первый уровень состоит из ячеек или кассет (радиоэлектронный модуль 1-го уровня), второй - из блоков или рам (радиоэлектронный модуль 2-го уровня), а третий представляет собой окончательно оформленную конструкцию АСУ в целом, то есть самостоятельное в эксплутациоином отношении изделие в виде сборочной единицы (шкаф, пульт, моноблок, прибор, стойка, стеллаж) (радиоэлектронный модуль 3-го уровня). Следует оговориться, что в радиотехнических комплексах и системах сборочная единица, которую мы называем ТО АСУ, обладает условной эксплутаци-ониой самостоятельностью, поскольку входит в комплекс как его часть. Однако рассматриваемая структура конструкции АСУ относится к сборочным единицам и на комплексы не распространяется. Отличительным переходом от одного структурною уровня к другому, более высокому, служит сборочная операция, осуществляющая соединение частей конструкции с другими. Вхождение низших уровней в высшие не обязательно должно осуществлять строго по порядку номеров уровней. Печатные узлы нулевого уровня могут непосредственно входить в третий уровень (пульты и приборы), минуя первый и второй уровни. Отдельные ЭРИ из элементной базы могут входить, минуя нулевой уровень первичного объединения навесных ЭРЭ, в любой, более высокий по рангу уровень. Например, в третий уровень входят элементы автоматики, контрольно-измерительные приборы, мощные радиолампы, электронно-лучевые трубки. Низшие уровни конструкций (нулевой и первый) наиболее универсальны. Их конструкция мало зависит от конкретного назначения АСУ и объекта, на которой ТО АСУ устанавливаются.
