Методологические основы построения аналитических моделей теплоэнергетических процессов

Методологические основы построения аналитических моделей теплоэнергетических процессов

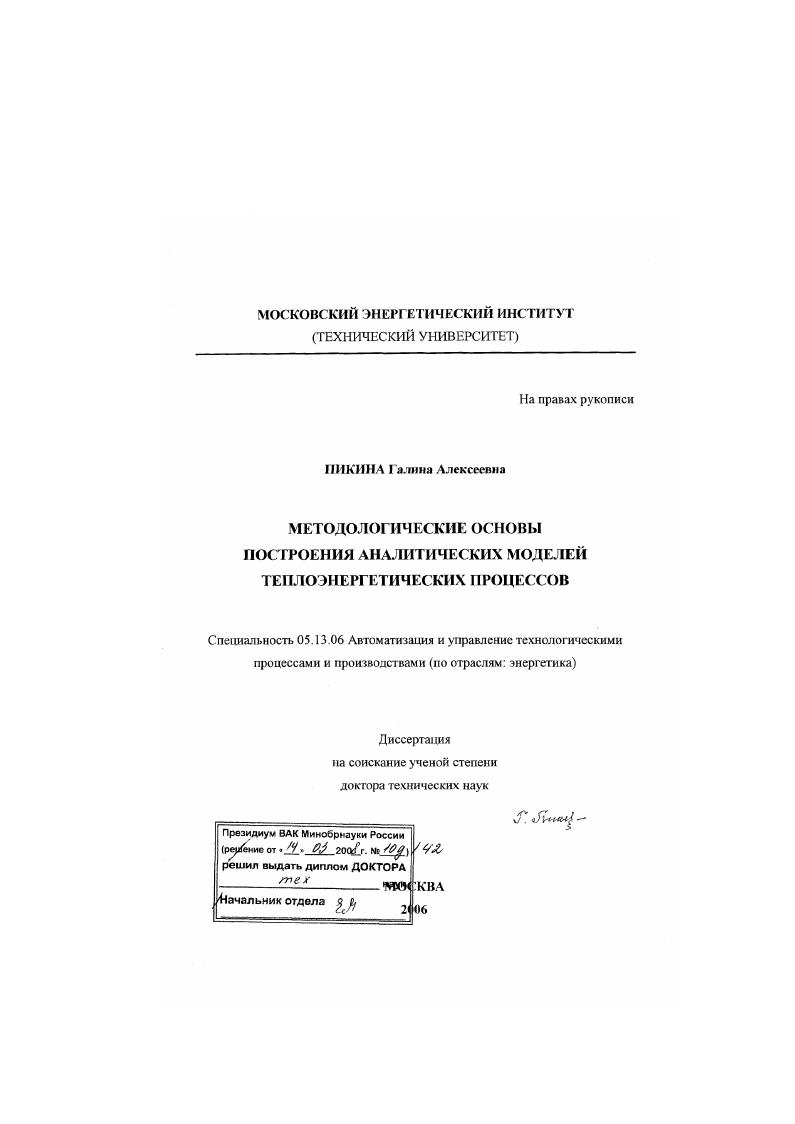

Автор: Пикина, Галина Алексеевна

Шифр специальности: 05.13.06

Научная степень: Докторская

Год защиты: 2006

Место защиты: Москва

Количество страниц: 386 с. ил.

Артикул: 3413325

Автор: Пикина, Галина Алексеевна

Стоимость: 250 руб.

Методологические основы построения аналитических моделей теплоэнергетических процессов  Методологические основы построения аналитических моделей теплоэнергетических процессов

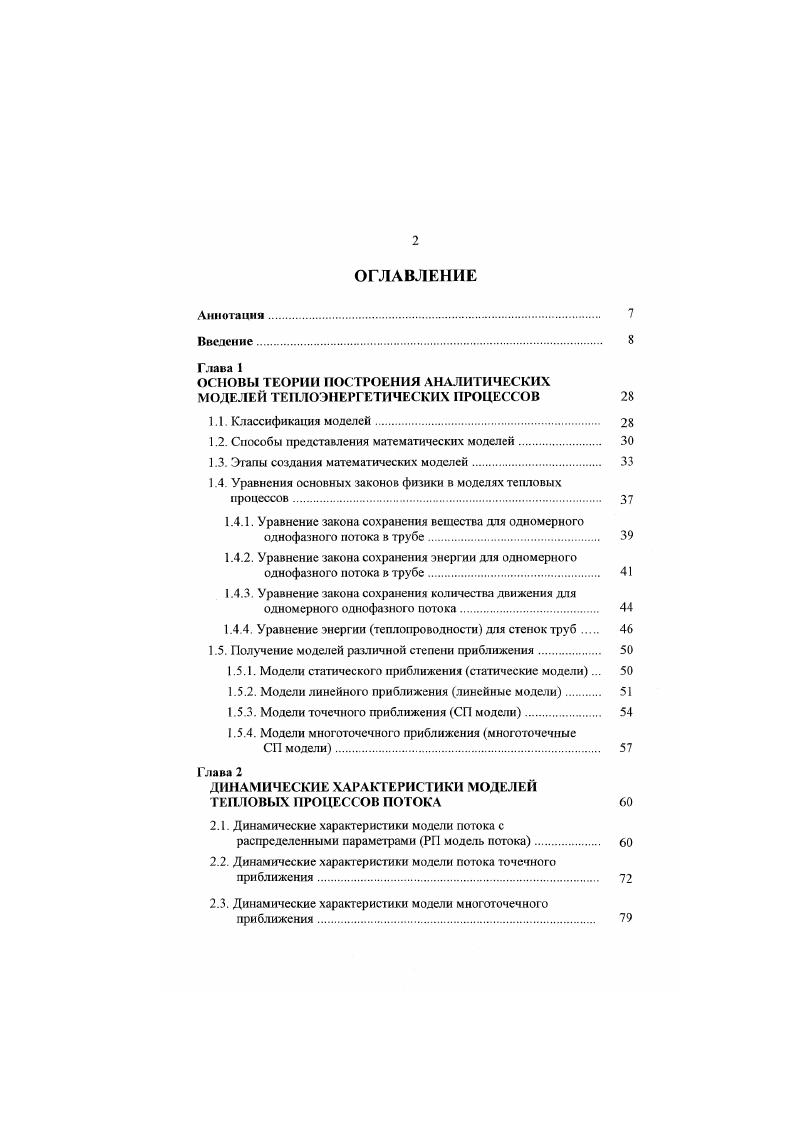

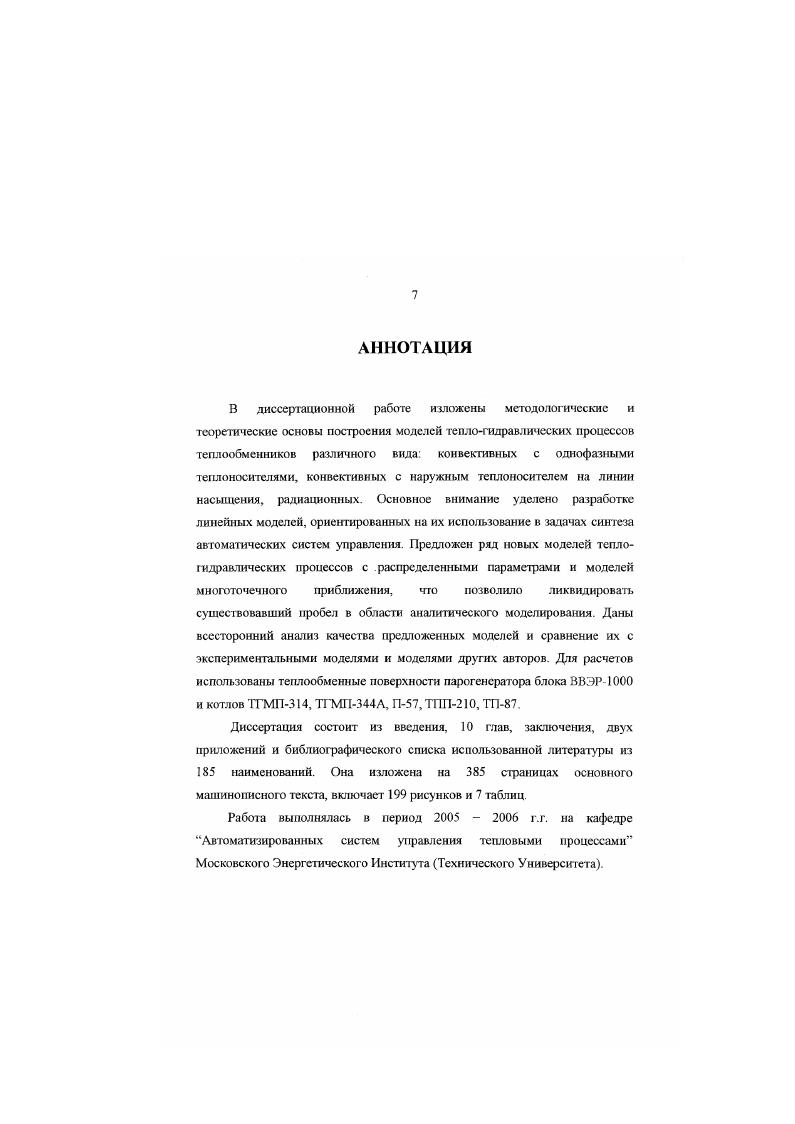

1.1. Классификация моделей.
1.2. Способы представления математических моделей
1.3. Этапы создания математических моделей.
.4. Уравнения основных законов физики в моделях тепловых
процессов.
1.4.1. Уравнение закона сохранения вещества для одномерного
однофазного потока в трубе.
1.4.2. Уравнение закона сохранения энергии для одномерного
однофазного потока в трубе.
1.4.3. Уравнение закона сохранения количества движения для
одномерного однофазного потока.
1.4.4. Уравнение энергии теплопроводности для стенок труб
1.5. Получение моделей различной степени приближения.
1.5.1. Модели статического приближения статические модели.
1.5.2. Модели линейного приближения линейные модели
1.5.3. Модели точечного приближения СП модели.
1 5.4. Модели многоточечного приближения многоточечные
СП модели.
ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЕЙ ТЕПЛОВЫХ ПРОЦЕССОВ ПОТОКА
2.1. Динамические характеристики модели потока с распределенными параметрами РГ1 модель потока.
2.2. Динамические характеристики модели потока точечного
приближения
2.3. Динамические характеристики модели многоточечною
приближения
Глава З
МАТЕМАТИЧЕСКИЕ МОДЕЛИ ТЕПЛОПЕРЕДАЮЩЕЙ СТЕНКИ
3.1. Модели статического приближения
3.2 . Динамические характеристики модели цилиндрической
стенки.
3.3. Динамические характеристики модели плоской стенки.
3.3.1. Динамические характеристики модели с распределенными параметрами ЮЗ
3.3.2. Динамические характеристики модели точечного приближения.
3.4. Сравнение моделей различной степени приближения
Г чв
МАТЕМАТИЧЕСКИЕ МОДЕЛИ ГИДРОДИНАМИКИ ОДНОФАЗНОГО ПОТОКА
4.1. Динамические характеристики упрощенной распределенной модели
4.1.1. Динамические характеристики по давлению , г.
4.1.2. Динамические характеристики по расходу 1г, г
4.2. Динамические характеристики упрощенной точечной
модели
4.3. Динамические характеристики уточненной распределенной модели
4.3.1. Динамические характеристики по давлению Р1, г
4.3.2. Динамические характеристики по расход ,г
4.4. Динамические характеристики уточненной точечной
модели
4.5. Динамические характеристики многоточечной модели
Г лава
МАТЕМАТИЧЕСКИЕ МОДЕЛИ И ДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКОВ
5.1. Обобщенная математическая модель теплообменников.
5.2. Методы решения обобщенной математической модели.
5.3. Модели статики поверхностей теплообмена.
5.3.1. Модель статики конвективного теплообменника с
однофазными теплоносителями и распределенной
моделью плоской стенки
5.3.2. Модель статики конвективного теплообменника с
однофазными теплоносителями и точечной моделью плоской стенки
5.3.3. Модель статики конвективного теплообменника с
наружным теплоносителем на линии насыщения
5.3.4. Модель статики радиационного теплообменника с
распределенной моделью апоской стенки.
5.4. Линейные модели динамики и динамические характеристики конвективного тсатообменника с однофазными теплоносителями.
5.4.1. Линейная распределенная модель.
5.4.2. Линейная точечная модель конвективного теплообменника с однофазными теплоносителями
5.5. Линейные модели динамики и динамические характеристики конвективного теплообменника с наружным теплоносителем
на линии насыщения
5.5.1 Линейная распределенная модель
5.5.2. Линейная точечная модель.
5.6. Линейные модели динамики и динамические характеристики радиационного теплообменника.
5.6.1 Линейная распределенная модель
5.6.2 Линейная точечная модель
5.7. Программа расчета статических и динамических характеристик распределенных моделей теплообменников
МЕТОДЫ РАСЧЕТА ПЕРЕХОДНЫХ ХАРАКТЕРИСТИК РАСПРЕДЕЛЕННЫХ МОДЕЛЕЙ
6.1. Метод обратного преобразования Фурье
6.2. Метод разложения единичного ступенчатого воздействия
в ряд Фурье.
6.3. Метод разложения показательной функции в степенной ряд
6.4. Численное решение системы дифференциальных уравнений
МАТЕМАТИЧЕСКИЕ МОДЕЛИ ПАРОГЕНЕРИРУЮЩИХ УСТРОЙСТВ ПО ДАВЛЕНИЮ И УРОВНЮ
7.1. Исходные уравнения линейной точечной модели.
7.2. Математическая модель по уровню.
7.3. Математическая модель по давлению.
МОДЕЛИ КОНВЕКТИВНЫХ ТЕПЛООБМЕННИКОВ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ ОБОИХ ш
ТЕПЛОНОСИТЕЛЕЙ
8 1. Линейная модель прямоточного теплообменника с распределенностью параметров всех сред РПРПРП модель
8.2. Линейная модель прямоточною теплообменника с распределенностью параметров теплоносителей РПСПРП модель
8.3. Линейная модель конвективного теплообменника с распределенными параметрами внутреннего теплоносителя
и независимым обогревом НОСПРП модель
8.4. Особенности математического описания против суточных конвективных теплообменников
8.4.1. РПСПРП модель канала 0 .
8.4.2. РПСПРП модель канала е
8.4.3. РПСПРП модель канала 2
МНОГОТОЧЕЧНЫЕ МОДЕЛИ ТЕПЛООБМЕННИКОВ
9.1. Двух и трехточечная модели конвективного прямоточного теплообменника СП2, СПЗ модели
9.2. Двух и трехточечная модели конвективного противоточного теплообменника СП2, СПЗ модели
9.3 Многоточечные модели с независимым обогревом
СПНО модели.
9.4 Многоточечная модель конвективного теплообменника
с наружным теплоносителем на линии насыщения СПл модель
9.5. Многоточечная модель радиационного теплообменника
СПл модель.
РАСЧЕТ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК КОНВЕКТИВНЫХ ПОВЕРХНОСТЕЙ КОТЛОВ
.1. Расчет динамических характеристик прямоточных
теплообменников.
2. Расчет динамических характеристик протявоточных
теплообменников.
.3. Влияние параметрических допущении на точность моделей конвективных теплообменников
.3.1. Влияние изменения теплоемкости внутреннего теплоносителя на точность модели
.3.2. Влияние изменения коэффициента теплоотдачи внутреннего теплоносителя на точность модели
.3.3. Влияние допущений о малости постоянных времени
на точность модели.
.4. Сравнительный анализ теоретических и экспериментальных моделей пароперегревателя котла ТПП0
5. Исследование моделей различной степени приближения в
задаче синтеза систем автоматического регулирования
.5.1. Получение передаточной функции РП модели
основного канала с а2 v
.5.2. Получение передаточных функций СП моделей
основного канала са2 v.
.5.3. Сравнительный анализ частотных характеристик моделей
.5.4. Расчет настроек двухконтурной системы регулирования .
.6. Сравнение распределенной аналитической модели пароперегревателя котла с данными численного эксперимента
.7. Проверка качества аналитической модели в случае сильно изменяющейся теплоемкости внутреннего теплоносителя
Заключение
Приложения
Библиографический список
ВВЕДЕНИЕ


Найдем для примера рис. В сигнальном графе два замкнутых контура с передаточными функциями А и К2 а Нс касающихся пар контуров нет. Ар 1 АГ,0 К2р Аг3 1Г2У4кА . Д 1, т. Д2 т. Таким образом, передаточная функция системы по каналу хуу3
. Любой, даже очень простой, на первый взгляд, объект нельзя абсолютно точно описать математическими соотношениями. Наши знания о физических процессах, протекающих в объекте, всегда ограничены. Обратим особое внимание на то, что постановка задачи получить по возможности точную модель неправильна по сути. Даже если бы мы постарались учесть в математической модели все доступные нашему пониманию нюансы явлений и особенности работы реального объекта, скорее всего, нашей моделью не удалось бы воспользоваться изза ее непомерной сложности. Поэтому правильно было бы ставить задачупол учения по возможности простой модели. Однако любое упрощение ведет к потере точности. Другими словами, допусгимые упрощения целиком зависят от назначения модели, т. Поэтому на первом этапе должна быть четко определена цель разработки математической модели, т. В зависимости от типа задачи выделяют главные свойства и связи внутренние и внешние объекта, которые непременно следует учесть, и второстепенные свойства и связи, которые можно отбросить, не причинив заметного ущерба точности решения исследовательской задачи. Исследование статики н статическая оптимизация режимов работы оборудования. Например, оптимизация распределения нагрузок между энергоблоками, выбор оптимального состава работающего оборудования, выбор наилучших значений параметров энергоблока коэффициента избытка воздуха, вакуума в конденсаторе, перепада температур на подогревателях регенеративной системы и т. Для решения задач этой группы достаточно иметь статические нелинейные модели объекта. Анализ и синтез АСР. Здесь достаточны линейные линеаризованные динамические модели, т. Исследование аварийных режимов. Изза высоких скоростей протекания процессов влиянием участков с большими постоянными времени можно пренебречь, считая, что их параметры не успевают заметно измениться за время развития аварии, но малые постоянные времени учесть необходимо. Исследование пусков, остановов и глубоких изменений режимов. Для данной группы задач характерны глубокие, но медленные изменения всех параметров объекта. Поэтому модель должна быть нелинейной динамической. Малыми постоянными времени пренебрегают, но особое внимание обращают на точность модели в статике. На втором этане выполняется сама разработка математической модели. Начинаю этап с декомпозиции, т. Если составляется модель такого сложного объекта, как энергоблок, используется многоуровневая декомпозиция. Указываются составляющие векторов входных X, и выходных Уу величин, отображающих взаимное влияние через потоки и их параметры одних агрегатов па другие рис. П г 1 л Ч V
Рис. На 2м уровне декомпозиции каждый агрегат разбивается на отдельные участки. Например, в котле выделяются экономайзер, нижняя, средняя и верхняя радиационные части, потолочный, ширмовый и конвективный пароперегреватели, воздухоподогреватель и т. На 3м уровне проводится дальнейшее разделение каждого участка на составляющие с отличающимися конструктивными или технологическими свойствами. Например, при разработке модели конвективного пароперегревателя выделяют прямоточную и противоточную части, коллекторы пара на входе и выходе, впрыскивающий пароохладитель. Каждая из этих подсистем будет описываться самостоятельно с указанием связей по параметрам между ними. На 4м уровне в каждой подсистеме выделяют среды, обладающие разными физическими свойствами. В случае тепловых объектов такими средами, как правило, являются корпус агрегата, наружный теплоноситель, теплоперелающая стенка и внутренний теплоноситель рис. Рис. Наконец, на последнем уровне декомпозиции общий процесс теплообмена для каждой среды представляется в виде элементарных физических законов закона сохранения вещества М, закона сохранения энергии Э и закона сохранения импульса силы количества движения Д, рис.
