Повышение эффективности функционирования тяжелых станков на основе принципа распределенного ввода-вывода и применения процедуры динамического отображения состояний

Повышение эффективности функционирования тяжелых станков на основе принципа распределенного ввода-вывода и применения процедуры динамического отображения состояний

Автор: Воронецкий, Вадим Викторович

Шифр специальности: 05.13.06

Научная степень: Кандидатская

Год защиты: 2007

Место защиты: Москва

Количество страниц: 139 с. ил.

Артикул: 4110741

Автор: Воронецкий, Вадим Викторович

Стоимость: 250 руб.

Повышение эффективности функционирования тяжелых станков на основе принципа распределенного ввода-вывода и применения процедуры динамического отображения состояний  Повышение эффективности функционирования тяжелых станков на основе принципа распределенного ввода-вывода и применения процедуры динамического отображения состояний

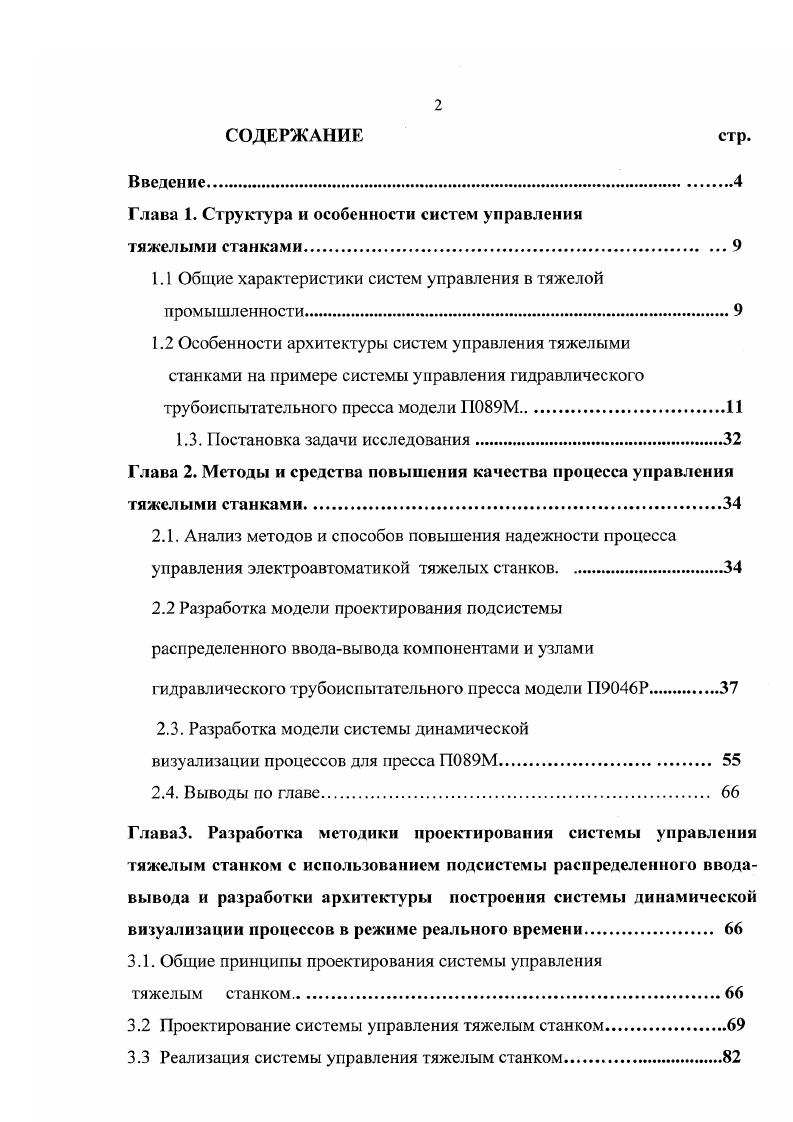

СОДЕРЖАНИЕ стр.
Введение.
Глава 1. Структура и особенности систем управления
тяжелыми станками
1.1 Общие характеристики систем управления в тяжелой промышленности
1.2 Особенности архитектуры систем управления тяжелыми станками на примере системы управления гидравлического трубоиспытательного пресса модели П9М
1.3. Постановка задачи исследования.
Глава 2. Методы и средства повышения качества процесса управления
тяжелыми станками.
2.1. Анализ методов и способов повышения надежности процесса управления электроавтоматикой тяжелых станков
2.2 Разработка модели проектирования подсистемы распределенного вводавывода компонентами и узлами гидравлического трубоиспытатсльного пресса модели ПР
2.3. Разработка модели системы динамической
визуализации процессов для пресса П9М.
2.4. Выводы по главе
ГлаваЗ. Разработка методики проектирования системы управления тяжелым станком с использованием подсистемы распределенного вводавывода и разработки архитектуры построения системы динамической визуализации процессов в режиме реального времени
3.1. Общие принципы проектирования системы управления
тяжелым станком.
3.2 Проектирование системы управления тяжелым станком.
3.3 Реализация системы управления тяжелым станком.
3.4. Выводы по главе
Глава 4. Техническая реализация подсистемы динамической
визуализации процессов состояний тяжелого станка на примере
пресса ПР
4.1. Применение человекомашинного интерфейса НМ1
4.2 Разработка подсистемы динамического отображения состояний
4.3 Реализация системы динамического отображения состояний
пресса ПР
4.4 Выводы но главе
Оценка эффективности построения систем на основе принципа распределенною вводавывода и процедуры динамического
отображения состояний.
Основные выводы по диссертационной работе.
Список использованных источников


М.:МЭИ, ; на международном семинаре «Конкурентоспособность машиностроительной продукции и производств», Москва, ГОУ МГТУ «Стан кин», г. Публикации. По теме диссертационной работы опубликовано . Структура и объем диссертации. Диссертационная работа состоит из введения, четырех глав, основных результатов и выводов, изложенных на 1Ц странице машинописного текста, содержит _ рисунка и 0 таблиц, список использованной литературы из наименований и 2_ приложений на 3 страницах. Общий объем работы - 6 страниц. Глава 1. Общие характеристики систем управления в тяжелой промышленности. Несмотря на большое разнообразие выпускаемого заводом оборудования, любая система управления технологической машины строится по одной общей схеме (рис. Управляющего органа (пульта управления). Рис. Каждая из подсистем является неотъемлемой частью всей системы управления в целом. Система управления гидроприводом предназначена для управления и контроля над работой электродвигателей насосов управления. Она включает в себя устройства запуска и контроля состояния электроавтоматики. В.Гц. Выбор пускающего устройства определяется типом электродвигателя и его мощностью потребления. В случаях, когда используются устройства мягкого пуска или частотные преобразователи, нет необходимости устанавливать дополнительные средства контроля и защиты электродвигателя, т. А в случаях подключения электродвигателей напрямую к сети 0В устанавливаются дополнительные средства защиты: токовые реле (для защиты двигателя от перегрузки по току), тепловые реле (защиты двигателя от перегрева) и автоматы защиты (зашита двигателя от бросков напряжения в сети). Система энергообеспечения предназначены для создания, поддержания электроэнергии необходимой для нормального функционирования устройств автоматики. Она включает в свой состав различные источники энергии (понижающие трансформаторы, автоматы защиты, стабилизированные и нестабилизированные источники мигания), т. В,0В и 0В переменного тока, В постоянного тока). Пульт управления представляет собой совокупность органов ручного управления механизмами технологической машины и позволяет контролировать их работу и производить их отладку в случае возникновения неисправностей. В состав пульта управления входят 1-,2- или много -позиционные переключатели, кнопки, сигнальные лампы, монитор (панель индикации и программирования), а также в него встраиваются цифровые приборы датчиков давления, позволяющие визуально контролировать основные технологические параметры техпроцесса. Центральным органом управления данной подсистемы является программируемый логический контроллер, который создает команды управления механизмами. Системы управления построены на основе релейной схемы, т. К устройствам автоматики, контролирующим состояния механизмов, относятся индуктивные бесконтактные, оптические датчики положения, инкодеры, датчики давления, реле давления, электроконтактные манометры, щетки, а также термопары и терморезисторы. Таким образом, системы управления тяжелых станков (технологических машин) по номенклатуре электрооборудования построены по принципу управления элекроавтаматикой, позволяющей упростить процесс управления машиной в целом. Далее будет рассмотрена система управления технологической машины в тяжелом станкостроении на примере гидравлического трубоиспытательного пресса модели П9М. Особенности архитектуры систем управления тяжелыми станками на примере системы управления гидравлического трубоиспытательного пресса модели П9М. Общие характеристики пресса. Модель П9М предназначена для испытания труб о0. Гидравлическим приводом, посредством которого приводятся в движение все механизмы пресса, является индивидуальный масляно-водяной привод, включающий в себя: установки насосов УН1. УН6; гидропанели ГП1. ГГ; установку клапанов УК1. УК4; установки иневмогидроаккумуляторов УА1, УЛ2; установки манометров УМ1. УМЗ; систему фильтрации и охлаждения масла; трубопровод. Установки насосов УН1 и УН2 включают в себя аксиально-поршневой насос с производительностью 5 л/мин и предназначены для подачи рабочей жидкости в гидропривод пресса с давлением МПа.
