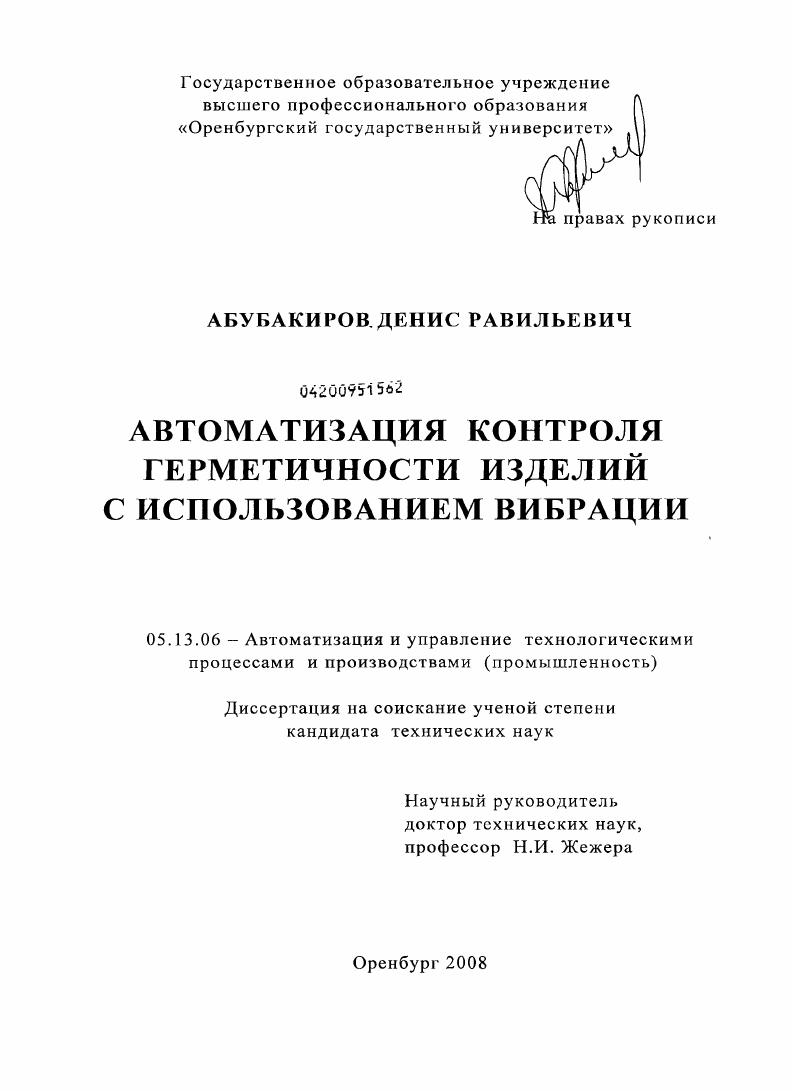

Автоматизация контроля герметичности изделий с использованием вибрации

Автоматизация контроля герметичности изделий с использованием вибрации

Автор: Абубакиров, Денис Равильевич

Шифр специальности: 05.13.06

Научная степень: Кандидатская

Год защиты: 2008

Место защиты: Оренбург

Количество страниц: 184 с. ил.

Артикул: 4177929

Автор: Абубакиров, Денис Равильевич

Стоимость: 250 руб.

Автоматизация контроля герметичности изделий с использованием вибрации  Автоматизация контроля герметичности изделий с использованием вибрации

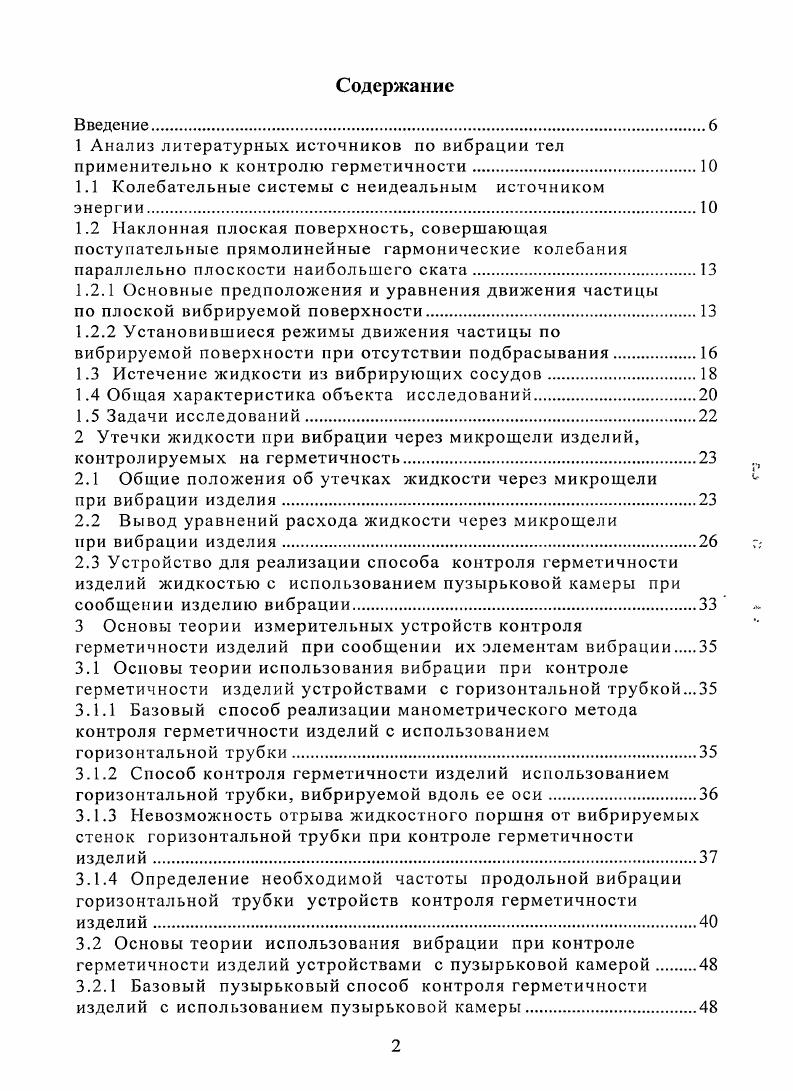

Введение.
1 Анализ литературных источников по вибрации тел применительно к контролю герметичности
1.1 Колебательные системы с неидеальным источником
энергии.
1.2 Наклонная плоская поверхность, совершающая поступательные прямолинейные гармонические колебания параллельно плоскости наибольшего ската.
1.2.1 Основные предположения и уравнения движения частицы
по плоской вибрируемой поверхности
1.2.2 Установившиеся режимы движения частицы по вибрируемой поверхности при отсутствии подбрасывания
1.3 Истечение жидкости из вибрирующих сосудов.
1.4 Общая характеристика объекта исследований.
1.5 Задачи исследований.
2 Утечки жидкости при вибрации через микрощели изделий, контролируемых на герметичность.
2.1 Общие положения об утечках жидкости через микрощели
при вибрации изделия
2.2 Вывод уравнений расхода жидкости через микрощели
при вибрации изделия
2.3 Устройство для реализации способа контроля герметичности изделий жидкостью с использованием пузырьковой камеры при сообщении изделию вибрации
3 Основы теории измерительных устройств контроля герметичности изделий при сообщении их элементам вибрации
3.1 Основы теории использования вибрации при контроле герметичности изделий устройствами с горизонтальной трубкой.
3.1.1 Базовый способ реализации манометрического метода контроля герметичности изделий с использованием горизонтальной трубки.
3.1.2 Способ контроля герметичности изделий использованием горизонтальной трубки, вибрируемой вдоль се оси.
3.1.3 Невозможность отрыва жидкостного поршня от вибрируемых стенок горизонтальной трубки при контроле герметичности изделий.
3.1.4 Определение необходимой частоты продольной вибрации горизонтальной трубки устройств контроля герметичности
изделий.
3.2 Основы теории использования вибрации при контроле
герметичности изделий устройствами с пузырьковой камерой
3.2.1 Базовый пузырьковый способ контроля герметичности изделий с использованием пузырьковой камеры.

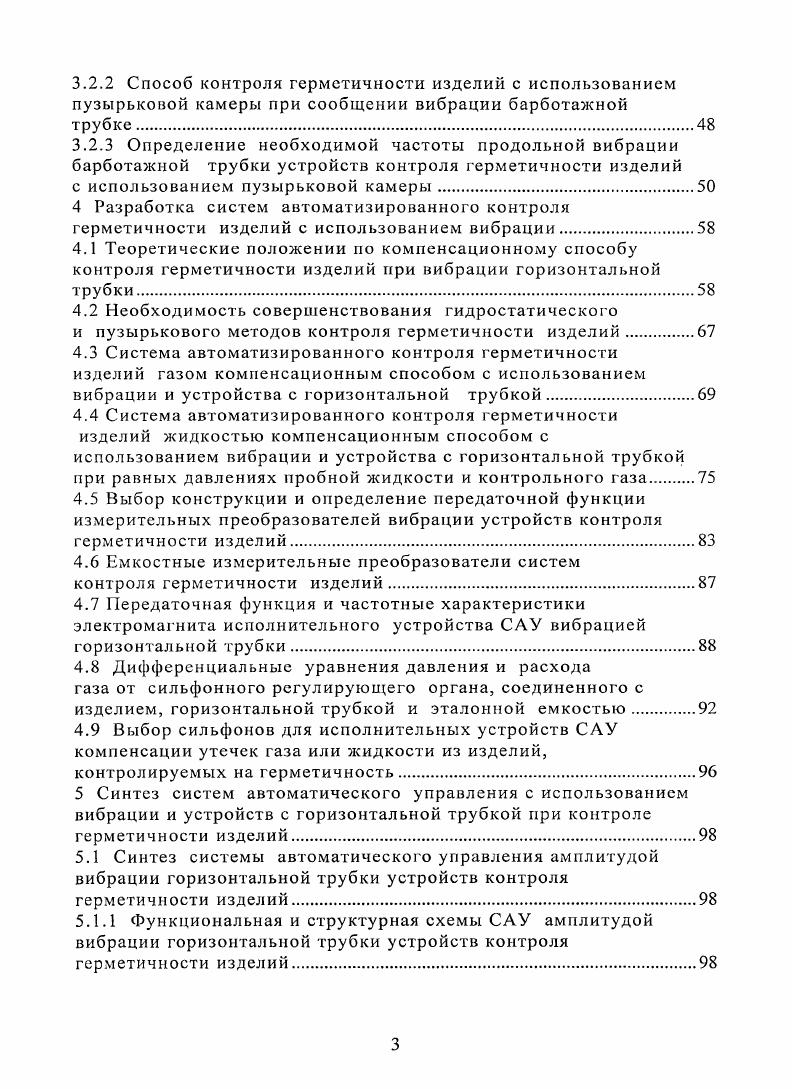

3.2.2 Способ контроля герметичности изделий с использованием пузырьковой камеры при сообщении вибрации барботажной трубке.
3.2.3 Определение необходимой частоты продольной вибрации барботажной трубки устройств контроля герметичности изделий
с использованием пузырьковой камеры
4 Разработка систем автоматизированного контроля герметичности изделий с использованием вибрации
4.1 Теоретические положении по компенсационному способу контроля герметичности изделий при вибрации горизонтальной трубки.
4.2 Необходимость совершенствования гидростатического
и пузырькового методов контроля герметичности изделий.
4.3 Система автоматизированного контроля герметичности изделий газом компенсационным способом с использованием вибрации и устройства с горизонтальной трубкой
4.4 Система автоматизированного контроля герметичности изделий жидкостью компенсационным способом с использованием вибрации и устройства с горизонтальной трубкой при равных давлениях пробной жидкости и контрольного газа
4.5 Выбор конструкции и определение передаточной функции измерительных преобразователей вибрации устройств контроля герметичности изделий
4.6 Емкостные измерительные преобразователи систем
контроля герметичности изделий.
4.7 Передаточная функция и частотные характеристики электромагнита исполнительного устройства САУ вибрацией горизонтальной трубки
4.8 Дифференциальные уравнения давления и расхода
газа от сильфонного регулирующего органа, соединенного с изделием, горизонтальной трубкой и эталонной емкостью
4.9 Выбор сильфонов для исполнительных устройств СДУ компенсации утечек газа или жидкости из изделий, контролируемых на герметичность
5 Синтез систем автоматического управления с использованием вибрации и устройств с горизонтальной трубкой при контроле герметичности изделий
5.1 Синтез системы автоматического управления амплитудой вибрации горизонтальной трубки устройств контроля герметичности изделий
5.1.1 Функциональная и структурная схемы САУ амплитудой вибрации горизонтальной трубки устройств контроля герметичности изделий
5.1.2 Передаточная функция управляемого процесса САУ амплитудой вибрации горизонтальной трубки устройств
контроля герметичности изделий.
5.1.3 Частотные характеристики управляемого процесса и выбор передаточной функции регулятора САУ амплитудой вибрации горизонтальной трубки устройств контроля герметичности изделий.
5.1.4 Частотные характеристики управляемого процесса с выбранным регулятором САУ амплитудой вибрации горизонтальной рубки устройств контроля герметичности
изделий.
5.1.5 Переходные характеристики САУ амплитудой вибрации горизонтальной трубки устройств контроля герметичности изделий с выбранным регулятором.
5.1.6 Реализация выбранного дискретного регулятора для САУ амплитудой вибрации горизонтальной трубки устройства контроля герметичности изделий в виде импульсного
ЯС фильтра
5.2 Синтез САУ компенсацией утечек газа из изделия при контроле герметичности.
5.2.1 Функциональная и структурная схемы САУ компенсацией утечек газа из изделия при контроле герметичности
5.2.2 Передаточная функция управляемого процесса САУ компенсацией утечек газа из изделия при контроле герметичности с объектом управления как апериодическим звеном второго порядка.
5.2.3 Переходные характеристики САУ компенсацией утечек газа из изделия при контроле герметичности с объектом управления как апериодическим звеном второго порядка и
П или ПИ регулятором
5.2.4 Частотные характеристики управляемого процесса САУ компенсацией утечек газа из изделия при контроле герметичности с объектом управления как апериодическим звеном второго порядка при 1.
5.2.5 Частотные характеристики управляемого процесса с цифровым ГИ регулятором САУ компенсацией утечек газа из изделия при контроле герметичности с объектом управления
как апериодическим звеном второго порядка при ,
5.2.6 Передаточная функция управляемого процесса САУ компенсацией утечек газа из изделия при контроле герметичности
с объектом управления как колебательным звеном при
5.2.7 Частотные характеристики управляемого процесса и выбор передаточной функции регулятора САУ компенсацией утечек газа из изделия при контроле герметичности с объектом управления как колебательным звеном при ,
5.2.8 Частотные характеристики управляемого процесса с выбранным регулятором САУ компенсацией утечек газа из изделия при контроле герметичности с объектом управления
как колебательным звеном при 1.
5.2.9 Переходные характеристики САУ компенсацией утечек газа из изделия при контроле герметичности с выбранным регулятором и объектом управления как колебательным звеном
при 1.
5.3 Синтез системы автоматического управления частотой вибрации изделия, испытываемого на герметичность
5.3.1 Функциональная и структурная схемы САУ частотой вибрации изделия, испытываемого на герметичность
5.3.2 Передаточная функция управляемого процесса САУ частотой вибрации изделия, испытываемого на герметичность.
5.3.3 Переходные характеристики САУ частотой вибрации изделия, испытываемого на герметичность, с П или Г1И регулятором.
5.3.4 Частотные характеристики управляемого процесса САУ частотой вибрации изделия, испытываемого на герметичность
5.3.5 Частотные характеристики управляемого процесса с выбранным ПИ регулятором САУ частотой вибрации изделия,
испытываемого на герметичность.
6 Экспериментальные исследования воздействия вибрации на устройства контроля герметичности изделий.
6.1 Экспериментальные исследования частоты вибрации измерительных устройств систем контроля герметичности
изделий
6.1.1 Экспериментальные исследования частоты вибрации горизонтальной трубки устройств контроля герметичности изделий.
6.1.2 Экспериментальные исследования частоты вибрации барботажной трубки устройств контроля герметичности
изделий
6.2 Экспериментальные исследования по сопоставлению точности измерения утечек газа из изделия при контроле герметичности но
обычному и компенсационному способам
Основные результаты и выводы работы.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Неидеальный источник энергии не может обеспечить заранее предписанный закон изменения силы, поскольку режим его работы зависит от движения колебательной системы. Воздействие неидеального источника энергии на колебательную систему выражают в виде функции 0р,р, где ср координата движения источника энергии угол поворота вала ротора и р угловая скорость поворота вала ротора электродвигателя. Кроме уравнения колебаний необходимо рассматривать второе уравнение, которое описывало бы работу источника энергии, его движение. Пусть, для определенности, источником энергии для системы является двигатель механический, тепловой или электрический с устройством, вырабатывающим силу На рисунке 1. При вращении кривошипа 2 с частотой р двигатель 1 деформирует пружину с и вырабатывает силу схгтр, действующую на колебательную систему. Рисунок 1. Для устройства, схема которого приведена на рисунке 1. Н р,р Ц р,р, 1. Уравнения 1. Из этих уравнений можно найти р р , тогда р . Для колебательной системы с неидеальным источником энергии уравнения 1. В уравнение 1. I р Н р,р , , р,х,х. Колебательная система с п степенями свободы и ее взаимодействие с неидеальным источником энергии могут быть описаны на основании уравнений 1. XX iX iXX2Хп Х, ф,р, 1. I, ,, хх,х2,. Здесь ixvx2,. Х2, . Хпг р,р отражают воздействие источника энергии на колебательную систему. В уравнениях 1. Имеется довольно широкий круг динамических систем, для которых типичными являются режимы движения, близкие к стационарным, то есть имеются в виду колебания стационарные, а также колебания нестационарные, но такие, в которых частота колебаний изменяется медленно, т. Т периода колебаний. Можно отметить, что именно такие режимы движения свойственны многим практически используемым системам. Сюда относятся задачи о стационарных колебаниях, задачи о колебаниях в процессе пуска и остановки многих машин, приборов, аппаратов, задачи о прохождении тех же систем через резонансные или критические состояния. Цр,р, полученные при условии р . Закономерности движения частицы, идеализируемой в виде материальной точки, по вибрирующей шероховатой поверхности является основой для теории вибротранспортирования и вибросепарации отдельных тел малых размеров . Приводимые ниже положения относятся к случаю, когда вибрирующая поверхность является плоской и совершает поступательные колебания, а поле задаваемых сил, действующих на частицу, однородно и представляет собой поле силы тяжести . Под плоскостью наибольшего ската понимается вертикальная плоскость, перпендикулярная к наклонной вибрирующей плоской поверхности, а под линией наибольшего ската линия пересечения плоскости наибольшего ската с вибрирующей поверхностью . Дифференциальные уравнения относительного движения частицы в осях хОу рисунок 1. Асо2 3 i i а 1. А и со соответственно амплитуда и частота колебаний плоскости 3 угол наклона траектории колебаний относительно вибрирующей плоскости угол вибрации а угол наклона вибрирующей плоскости к горизонту ускорение свободного падения нормальная реакция сила сопротивления движению частицы, которую считают силой сухого трения. Рисунок 1. Материальная частица на плоской вибрирующей поверхности, совершающей прямолинейные гармонические колебания параллельно плоскости наибольшего ската . Лсо2 i р i . Частица может двигаться без отрыва от поверхности без подбрасывания, если 0. Если 0, тогда из выражения 1. Параметр , равный отношению амплитуды поперечной составляющей переносной силы инерции тАсо2 iр к поперечной составляющей силы тяжести а, называется параметром перегрузки. Асо1 Рi. Состояние относительного покоя при этом сохраняется до тех пор, пока выполняется условие , где коэффициент трения покоя обычно , . Уравнение скольжения частицы по поверхности у 0 получается из 1. Асо2 i , 1. И 0И9 1. К коэффициент восстановления. Движение частицы без отрыва от вибрирующей поверхности может иметь место лишь при выполнении условия 1. В некоторых случаях, а также при приближенных расчетах допустимо считать коэффициенты трения покоя и скольжения и одинаковыми. При этом, согласно формулам 1.
