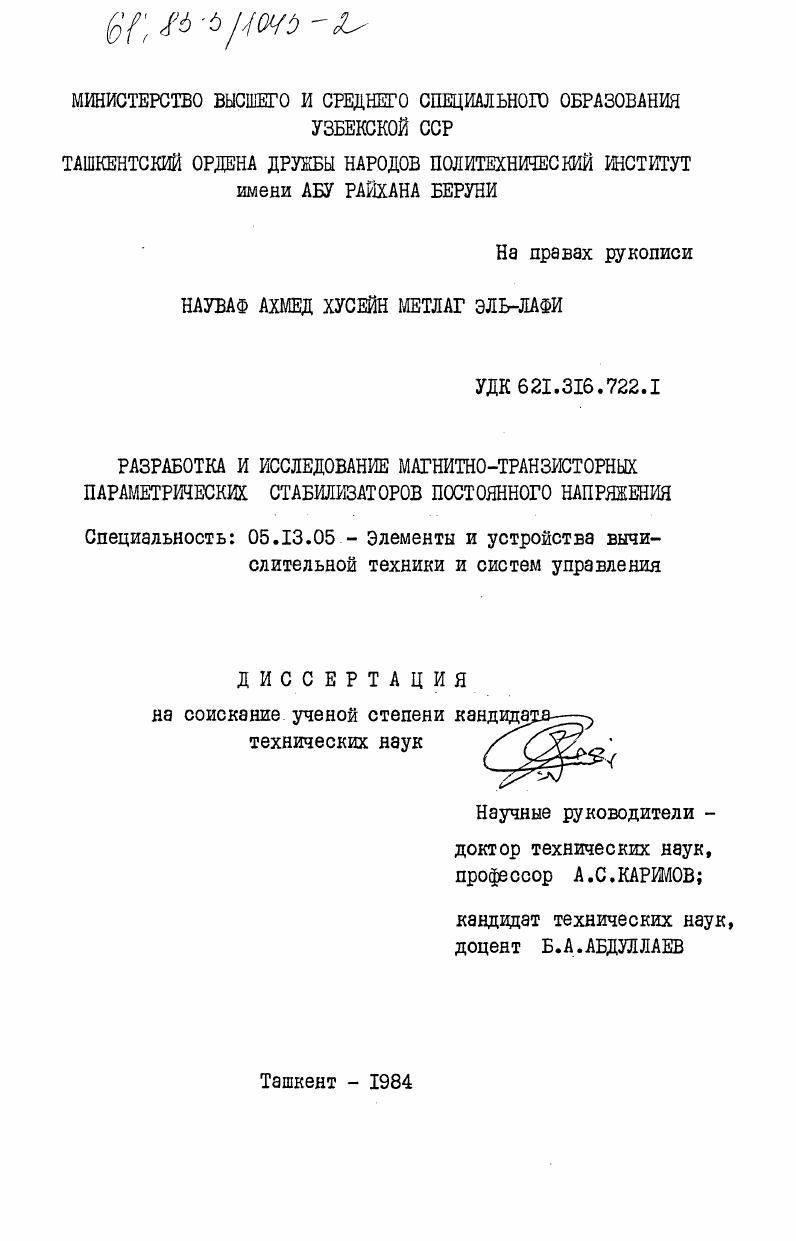

Разработка и исследование магнитно-транзисторных параметрических стабилизаторов постоянного напряжения

Разработка и исследование магнитно-транзисторных параметрических стабилизаторов постоянного напряжения

Автор: Эль-Лафи, Науваф Ахмед Хусейн Метлаг

Шифр специальности: 05.13.05

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Ташкент

Количество страниц: 126 c. ил

Артикул: 3434236

Автор: Эль-Лафи, Науваф Ахмед Хусейн Метлаг

Стоимость: 250 руб.

Разработка и исследование магнитно-транзисторных параметрических стабилизаторов постоянного напряжения  Разработка и исследование магнитно-транзисторных параметрических стабилизаторов постоянного напряжения

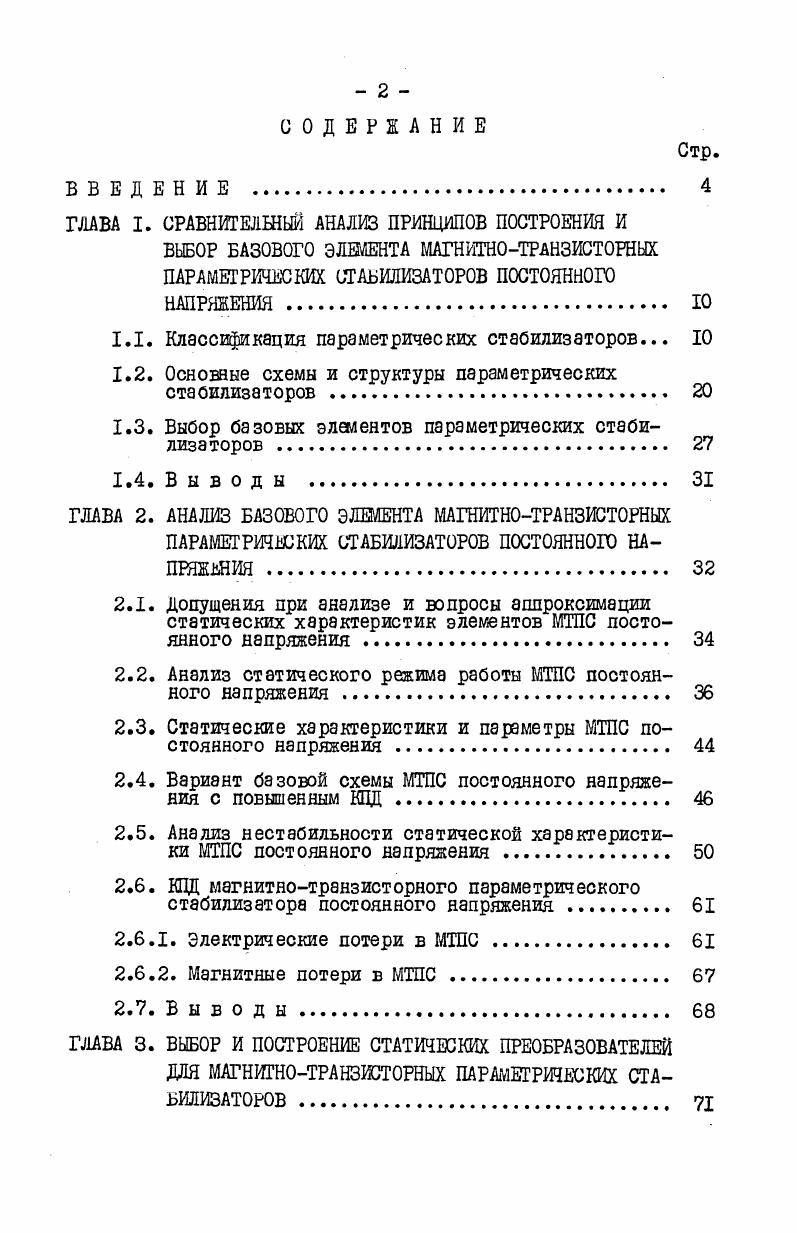

СОДЕРЖАНИЕ
ВВЕДЕНИЕ .
ШВА I. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ПРИНЦИПОВ ПОСТРОЕНИЯ И
ВЫБОР БАЗОВОГО ЭЛЕМЕНТА МАГНИТНОТРАНЗИСТОРНЫХ ПАРАМЕТРИЧЕСКИХ СТАБИЛИЗАТОРОВ ПОСТОЯННОГО НАПРЯЖЕНИЯ Ю
1.1. Классификация параметрических стабилизаторов.
1.2. Основные схемы и структуры параметрических
стаоилизаторов .
1.3. Выбор базовых элементов параметрических стабилизаторов .
1.4. Выводы.
ГЛАВА 2. АНАЛИЗ БАЗОВОГО ЭЛЕМЕНТА МАГНИТНОТРАНЗИСТОРНЫХ ПАРАМЕТРИЧЕСКИХ СТАБИЛИЗАТОРОВ ПОСТОЯННОГО НАПРЯЖЕНИЯ
2.1. Допущения при анализе и вопросы аппроксимации статических характеристик элементов МТПС постоянного напряжения .
2.2. Анализ статического режима работы МТПС постоянного напряжения .
2.3. Статические характеристики и параметры МТПС постоянного напряжения
2.4. Вариант базовой схемы МТПС постоянного напряжения с повышенным КПД
2.5. Анализ нестабильности статической характеристики МТПС постоянного напряжения
2.6. КПД магнитнотранзисторного параметрического стабилизатора постоянного напряжения
2.6.1. Электрические потери в МТПС
2.6.2. Магнитные потери в МТПС .
2.7. В ы в о д ы.
ГЛАВА 3. ВЫБОР И ПОСТРОЕНИЕ СТАТИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ ДЛЯ МАГНИШ0ТРАНЗИСТ0РНЫХ ПАРАМЕТРИЧЕСКИХ СТАБИЛИЗАТОРОВ .
Стр.

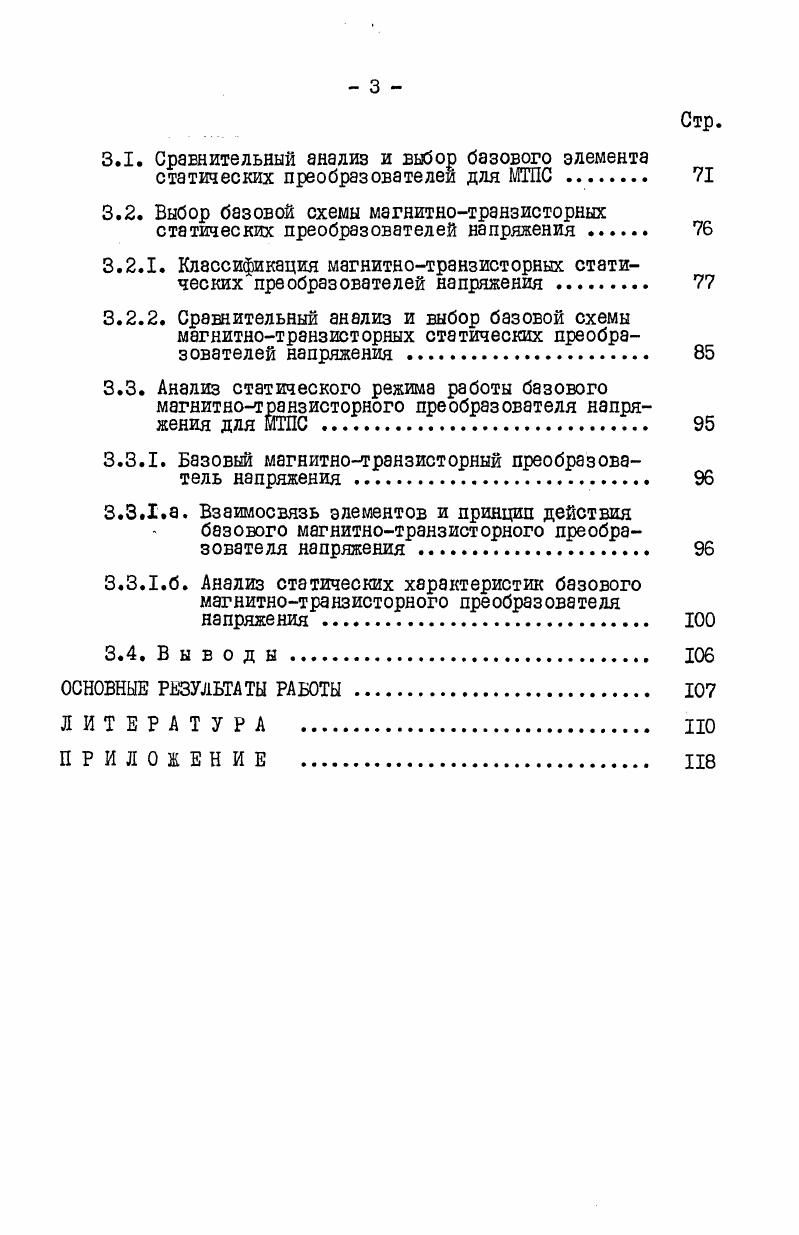

3.1. Сравнительный анализ и выбор базового элемента статических преобразователей для МТПС
3.2. Выбор базовой схемы магнитнотранзисторных статических преобразователей напряжения
3.2.1. Классификация магнитнотранзисторных статическихпреобразователей напряжения .
3.2.2. Сравнительный анализ и выбор базовой схемы магнитнотранзисторных статических преобразователей напряжения .
3.3. Анализ статического режима работы базового магнитнотранзисторного преобразователя напряжения для МТПС .
3.3.1. Базовый магнитнотранзисторный преобразователь напряжения.
3.3.1.а. Взаимосвязь элементов и принцип действия базового магнитнотранзисторного преобразователя напряжения
3.3.1.6. Анализ статических характеристик базового магнитнотранзисторного преобразователя напряжения
3.4. В ы е о д ы .
ОСНОВНЫЕ РЕЗУЛЬТАТЫ РАБОТЫ .
ЛИТЕРАТУРА


Теории и разработке транзисторных преобразователей и стабилизаторов постоянного напряжения посвящены работы: А. Б.Анарова, Ф. И.Александрова, Г. М.Веденеева, В. А.Головацкого, И. Г. Гольдеера, С. Д.Додика, Ю. Я.Дусавицкого, В. Г.Еременко, А. А.Жу-равлева, Ю. К.Ззхарова, Б. Н.Иванчука, Н. Ф.Ильинского, В. М.И. Кузьменко, O. A.Косова, К. Ш.Либерзона, Н. Н.Лаптева, Р. А.Липмана, В. П.Миловзоровэ, В. С.Моина, К. Б.Мазеля, Б. Я.Ру-винова, Э. М.Ромаша, А. Р.Сивакова, Н. М.Тищенко, П. Г.Федосеева, И. И.Хусаинова, О. И.Хасаева, Kennedy Charles I-,Williorns P. Christoff G¦ . HilbiberT)'F и многих других советских и зарубежных ученых и инженеров. Известны стабилизаторы и преобразователи напряжения, построенные на основе тиристоров, транзисторов и магнитных элементов. Стабилизаторы и преобразователи, построенные на основе тиристоров имеют меньшие массо-габаритные показатели, но вместе с тем, они имеют более сложные схемы управления. Магнитные стабилизаторы и преобразователи обладают большой инерционностью. С этим же связан более высокий уровень пульсации выходного напряжения. В транзисторных преобразователях и стабилизаторах частота выходного напряжения сильно зависит от напряжения питания. Целью настоящей работы является показание возможности совместного использования полупроводниковых приборов-транзисторов с магнитными элементами для построения стабилизаторов и преобразователей постоянного напряжения с высокими энергетическими показателями. Теоретический анализ и экспериментальные исследования бвзовой схемы магнитно-транзисторного преобразователя постоянного напряжения для МТПС. Методика анализа статического режима работы базового магнитно-транзисторного преобразователя постоянного напряжения с учетом частных циклов перемагничивания сердечников с прямоугольной петлей гистерезиса. Первая глава посвящена вопросам сравнительного анализа принципов построения и выбора базового элемента МТПС постоянного напряжения, где рассматриваются вопросы классификации параметрических стабилизаторов, основные схемы и структуры параметрических стабилизаторов. Вторая глава посвящена анализу МТПС постоянного напряжения с учетом кусочно-линейной аппроксимации динамической петли гистерезиса и динамической кривой размагничивания сердечников. Рассматриваются схемные решения МТПС, отличающиеся повышенным КЦД, простотой, улучшенными весо-габаритными характеристиками, надежностью и высокой стабильностью выходного напряжения. Третья глава посвящена вопросам выбора, построения и анализа статических преобразователей для МТПС, где рассматриваются классификация статических преобразователей постоянного напряжения в переменное другой величины, сравнительный анализ существующих и вновь разработанных их схем, выбор базовой схемы преобразователей для МТПС, а также анализ статического режима работы базовой схемы. В заключении даны итоги работы, список статей, в которых опубликованы полученные результаты, и цитированная литература. В приложении приведены расчетные и экспериментальные статические характеристики МТПС и базового магнитно-транзисторного преобразователя в табличном виде. ГЛАВА I. Выбор базового элемента устройств систем управления существенно зависит от круга рассматриваемых задач и требований. Для чего необходимо провести сравнительный анализ принципов построения этих устройств. Современные электрические и радиотехнические устройства должны отличаться надежностью и экономичностью работы, длительным сроком службы, а в некоторых случаях весьма высокой точностью. Обеспечение этих характеристик в значительной степени обусловлено постоянством напряжения источников, к которым подключены указанные устройства, как, например, качество работы радиотехнических устройств, как задающие генераторы передатчиков, электронные микроскопы, фотоэлектронные умножители, измерительные усилители и другие определяются во многом стабильностью питающих их напряжений. Для обеспечения постоянства питающего какойлибо потребитель напряжения обычно используются специальные устройства-стабилизаторы напряжения, включаемые между источником электрической энергии и потребителем.
