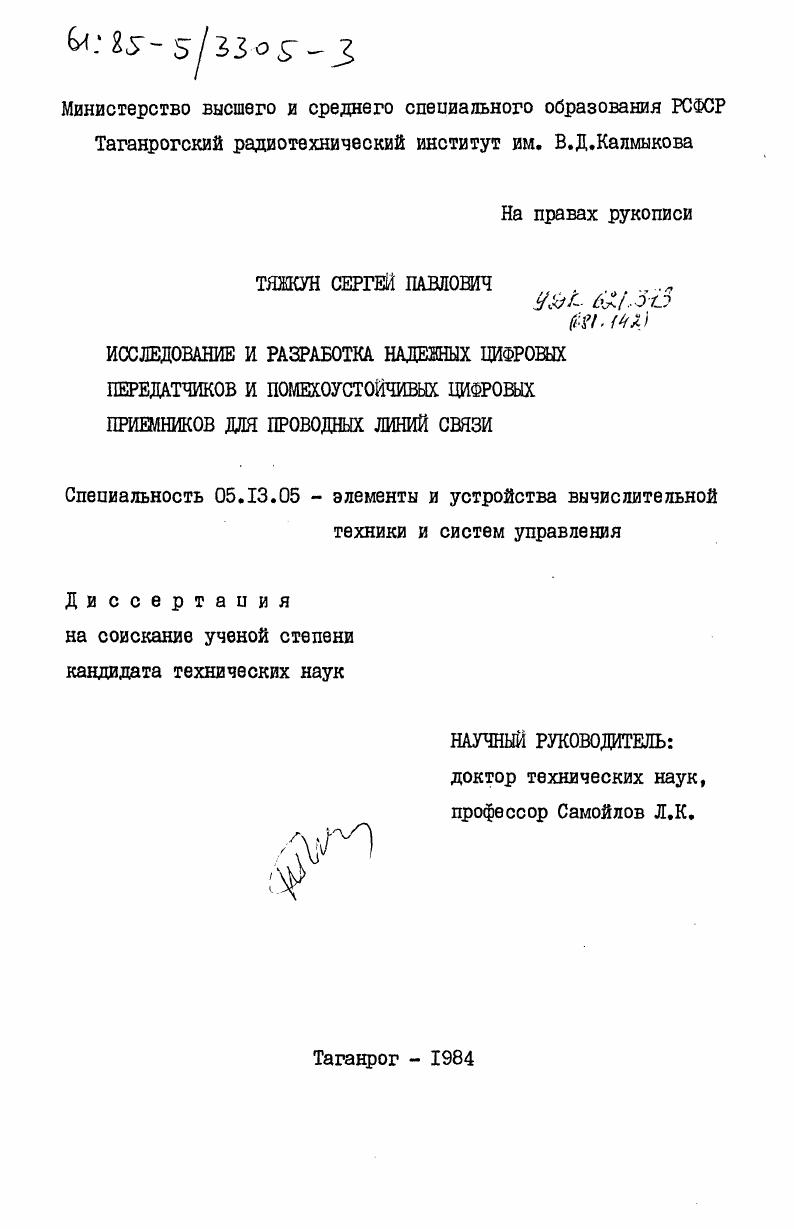

Исследование и разработка надежных цифровых передатчиков и помехоустойчивых цифровых приемников для проводных линий связи

Исследование и разработка надежных цифровых передатчиков и помехоустойчивых цифровых приемников для проводных линий связи

Автор: Тяжкун, Сергей Павлович

Шифр специальности: 05.13.05

Научная степень: Кандидатская

Год защиты: 1984

Место защиты: Таганрог

Количество страниц: 195 c. ил

Артикул: 4031077

Автор: Тяжкун, Сергей Павлович

Стоимость: 250 руб.

Исследование и разработка надежных цифровых передатчиков и помехоустойчивых цифровых приемников для проводных линий связи  Исследование и разработка надежных цифровых передатчиков и помехоустойчивых цифровых приемников для проводных линий связи

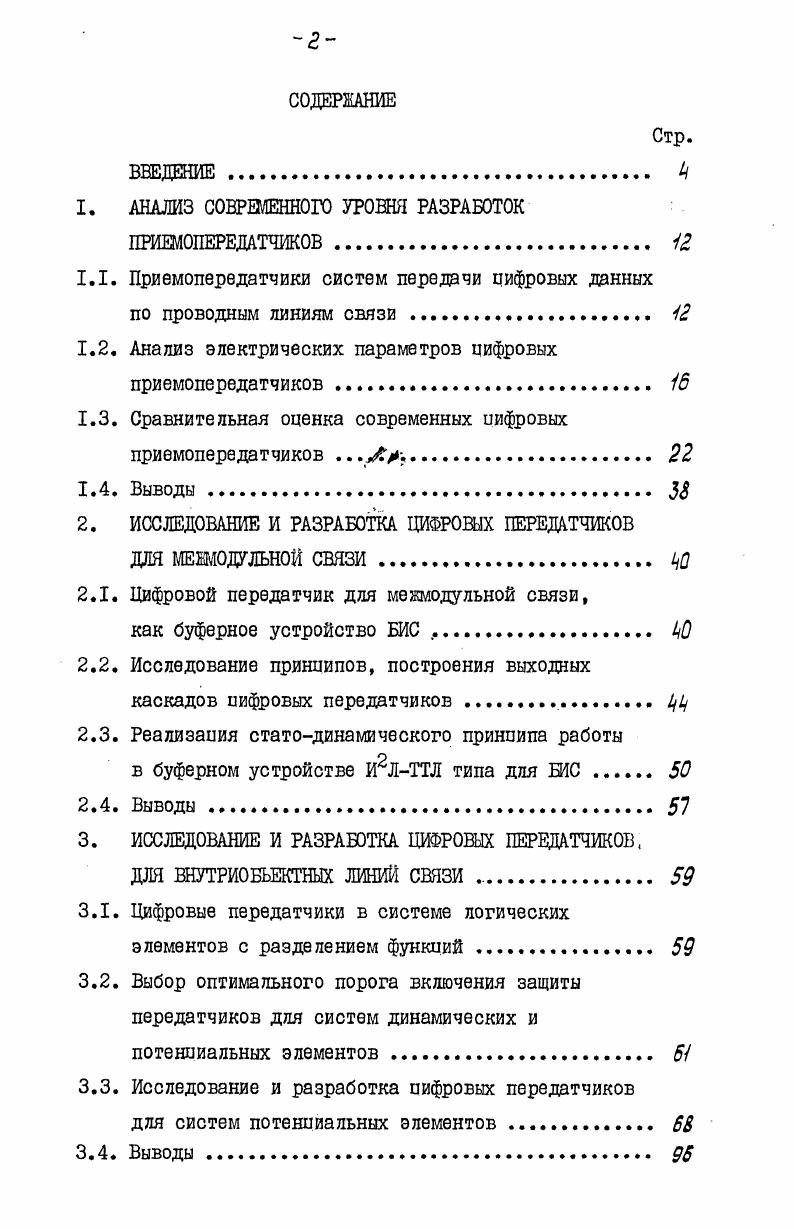

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
1. АНАЛИЗ СОВРЕМЕННОГО УРОВНЯ РАЗРАБОТОК ПРИЕМОПЕРЕДАТЧИКОВ
1.1. Приемопередатчики систем передачи цифровых данных
по проводным линиям связи
1.2. Анализ электрических параметров цифровых приемопередатчиков .
1.3. Сравнительная оценка современных цифровых приемопередатчиков .
1.4. Выводы.
2. ИССЛЕДОВАНИЕ И РАЗРАБОТКА ЦИФРОВЫХ ПЕРЕДАТЧИКОВ
ДЛЯ МЕЖМОДУЛЬНОЙ СВЯЗИ .
2.1. Цифровой передатчик для межмодульной связи,
как буферное устройство БИС .
2.2. Исследование принципов, построения выходных каскадов цифровых передатчиков .
2.3. Реализация статодинамического принципа работы
в буферном устройстве И ЛТТЛ типа для ЕЮ
2.4. Выводы
3. ИССЛЕДОВАНИЕ И РАЗРАБОТКА ЦИФРОВЫХ ПЕРЕДАТЧИКОВ,
ДЛЯ ВНУТРИОБЬЕКТНЫХ ЛИНИЙ СВЯЗИ .
3.1. Цифровые передатчики в системе логических элементов с разделением функций
3.2. Выбор оптимального порога включения защиты передатчиков для систем динамических и потенциальных элементов
3.3. Исследование и разработка цифровых передатчиков
для систем потенциальных элементов .
3.4. Выводы

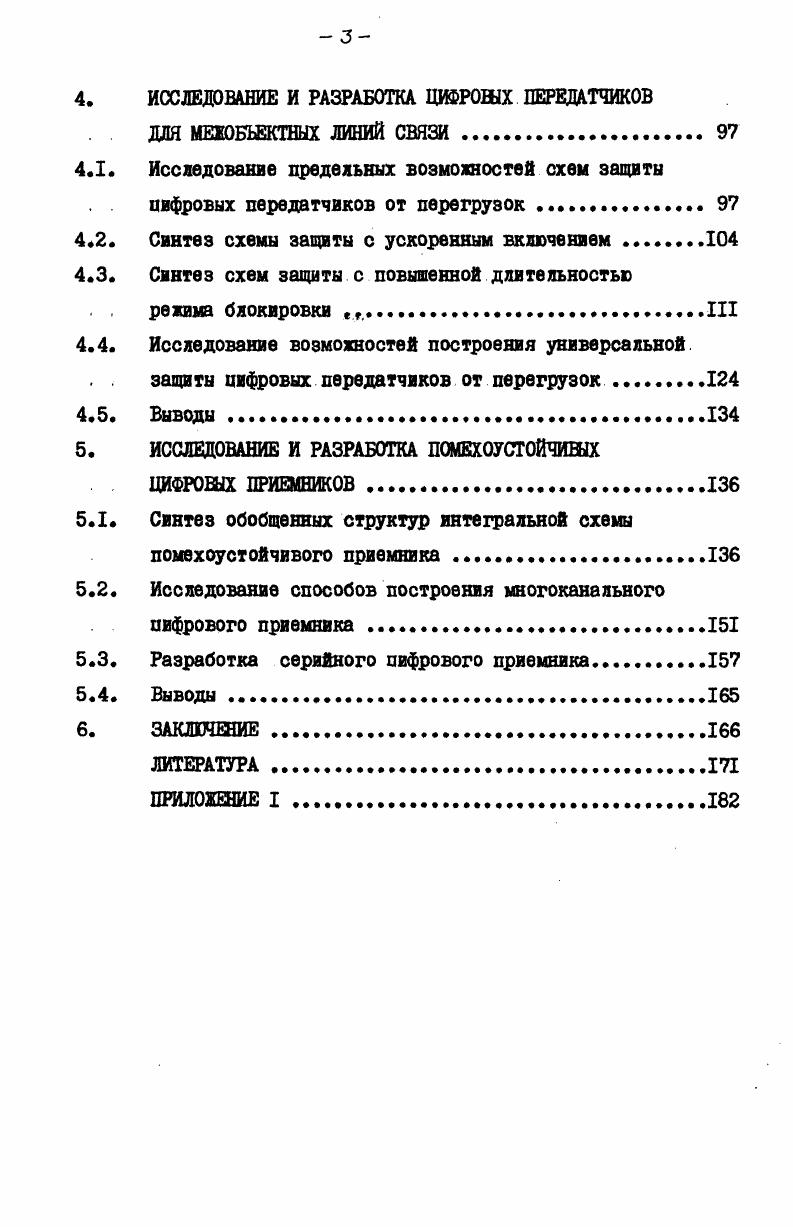

4. ИССЛЕДОВАНИЕ И РАЗРАБОТКА ЦИФРОВЫХ ПЕРЕДАТЧИКОВ
ДЛЯ ИЕХОБЬЕКТНЫХ ЛИНИЙ СВЯЗИ.
4.1. Исследование предельных возможностей схем защиты
цифровых передатчиков от перегрузок .
4.2. Синтез схемы защиты с ускоренным включением.
4.3. Синтез схем защиты с повышенной длительностью
режима блокировки III
4.4. Исследование возможностей построения универсальной
защиты цифровых передатчиков от перегрузок
4.5. Выводы .
5. ИССЛЕДОВАНИЕ И РАЗРАБОТКА ПОМЕХОУСТОЙЧИВЫХ
ЦИФРОВЫХ ПРИЕМНИКОВ
5.1. Синтез обобщенных структур интегральной схемы
помехоустойчивого приемника
5.2. Исследование способов построения многоканального
цифрового приемника .
5.3. Разработка серийного цифрового приемника
5.4. Выводы
6. ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Для современных цифровых ИС допустимая длина одиночного проводника не превышает несколько десятков см, витой пары, не выходящей за пределы пифрового устройства 3 м [ 3 ] . При длине линии связи свыше I м осуществляется параллельное или последовательное согласование линии связи навесными резисторами. Для работы с межмодульными линиями связи серийно выпускаются ИС ТТД-типа (К5ЛЕ6 - магистральный усилитель), ТТЛШ -типа (К1Ш6П - магистральный усилитель, К3КПЗ - магистральный приемопередатчик), ЭСТЛ-типа (ЮСШППб, К0ЛПП5Т, 0ЛП5-2, Ю0ЛП6, К0ЛПП6Т, К0ЛПП6М, 0ЛШ-2, Ю0ЛП6, К0ЛП6М, К0ЛП6Т, ШП6-2 - приемник с линии, 0ЛП8, К0ЛП8, 0ДП8-2 - возбудители линии). Основные параметры этих ИС приведены в [3, 4, 5] . Амплитуда сигнала на выходе пифровых передатчиков межмодульной связи обычно менее 5 В, допустимый уровень помех не превышает 0,4. В, кодер и декодер, как правило, отсутствуют. Вйутриобьектная линия связи представляет собой соединение третьего или четвертого уровня 1 и служит для передачи сигналов между панелями, блоками и стойками. Длина линии связи не превышает несколько сот метров С 7, 8, 9, , 7 . В [7 . В системах передачи данных по внутриобъектным линиям связи иногда применяют кодер и декодер [Э, ]. В настоящее время для ‘внутриобъектных линий связи серийно выпускается передатчик ДТЛ-типа 9ЛИ1 [3] , и известны разработки ЩШ на дискретных компонентах 0, , 7 . Напряжение питания ЦП для внутриобъектной связи не ниже 5 В, ЦП обычно имеют специальные схемы защиты от КЗ и перегрузок на выходе. Приемники строятся чаще всего на дифференциальных усилителях, подавляющих синфазные помехи и имеют различные фильтры для повышения устойчивости к парафазным помехам. Межобъектные линии связи являются соединением пятого уровня и служат для передачи сигналов между ЭЕМ, системами, комплексами [. Длина межобьектной линии связи превышает сотни м, уровень синфазных помех - до сотен В. В системах передачи информации по межобъектным линиям связи практически всегда есть кодер и декодер, причем кодирование сложное, с обнаружением а иногда исправлением ошибок. Серийно выпускаемые ЦПП для межобъектных линий связи описаны в [ , ] , часто ЦПП имеют гальваническую развязку с линией связи трансформатором или оптроном, либо работают на оптоволоконную линию связи [7, , , 3 . В ОКБ "Миус" ТРТИ разработаны ЦПП для межобьектной линии связи - дифференциальный приемник АП2 и передатчик АП1 [ 7. В дальнейшем вопросы разработки ЦПП для межмодульной, внутри-обьектной и межобьектной связи рассматриваются отдельно, так как. ЦПП. Приемопередатчики должны удовлетворять определенной совокупности конструктивно-технических и функциональных требований. Как было показано выше, конструктивно ЦПП должны представлять собой ИС (желательно без дополнительных навесных компонентов) электрически совместимую с выходом источника информации и/или кодером и входом потребителя информации и/или декодером. Функциональное исполнение ЦПП определяется видом цифрового сигнала и символов кода. Общим свойством цифровых видеосигналов является их црямоу-гольная или трапеииедальная (в первом приближении) форт напряжения. Эта форт цифрового сигнала (импульса), параметры линии связи и уровень помех определяют электрические параметры и режимы работы ЦПП. Выходные электрические параметры цифрового передатчика можно получить при рассмотрении его работы на линию связи. Проводная линия связи имеет первичные параметры: сопротивление /? Чтобы формировать импульсы с заданными параметрами на соответствующей линии связи, цифровой передатчик должен иметь определенные параметры: быстродействие, выходное сопротивление, амплитуду выходного напряжения. Оценим эти параметры по характеристикам цифрового сигнала и линии связи. Требования к параметрам передатчика несколько отличаются в зависимости от соотношения электрической длины линии связи Тл и длительности фронта выходного импульса передатчика . Тл - Ьзо' ? Максимальная длительность фронта tф ограничивается требуемой частотой передачи информации по линии связи. Минимальная величина Ьф ограничивается допустимым уровнем помех, создаваемых линией связи, и полосой пропускания линии связи [2-2. Ь ф < 0,2. Рассмотрим случай, когда ? ИС.
