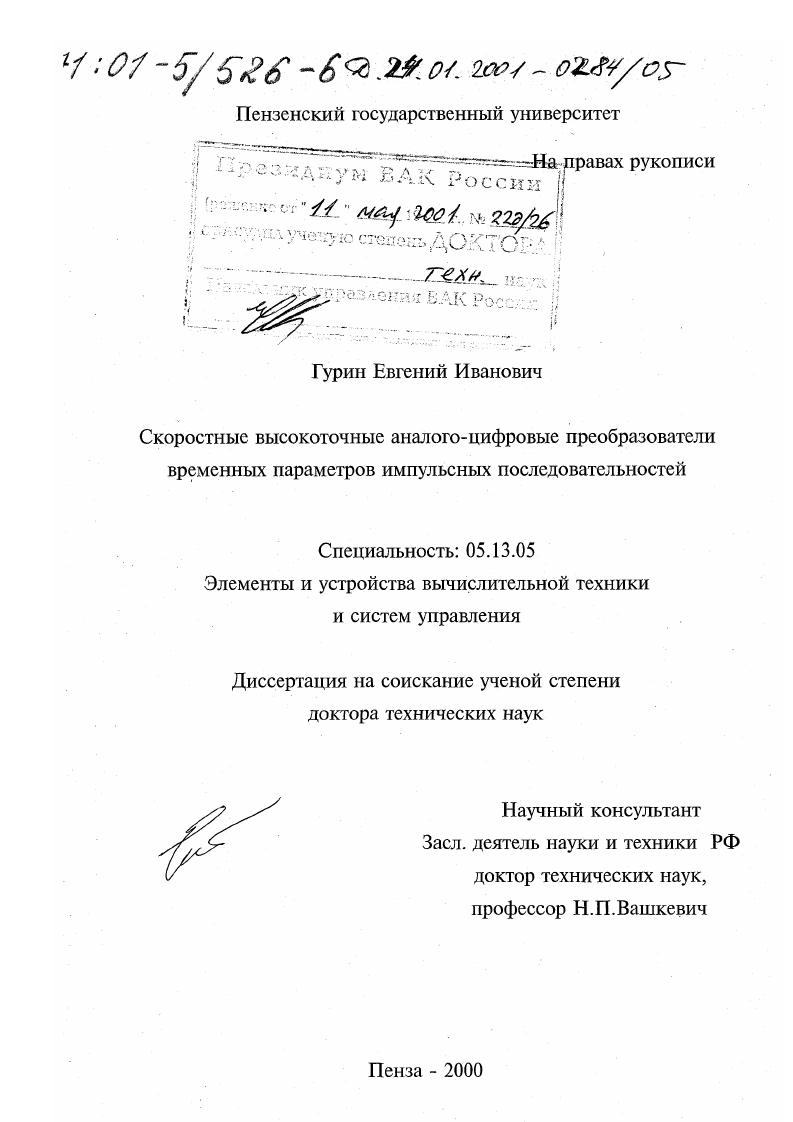

Скоростные высокоточные аналого-цифровые преобразователи временных параметров импульсных последовательностей

Скоростные высокоточные аналого-цифровые преобразователи временных параметров импульсных последовательностей

Автор: Гурин, Евгений Иванович

Шифр специальности: 05.13.05

Научная степень: Докторская

Год защиты: 2000

Место защиты: Пенза

Количество страниц: 382 с. ил

Артикул: 322021

Автор: Гурин, Евгений Иванович

Стоимость: 250 руб.

Скоростные высокоточные аналого-цифровые преобразователи временных параметров импульсных последовательностей  Скоростные высокоточные аналого-цифровые преобразователи временных параметров импульсных последовательностей

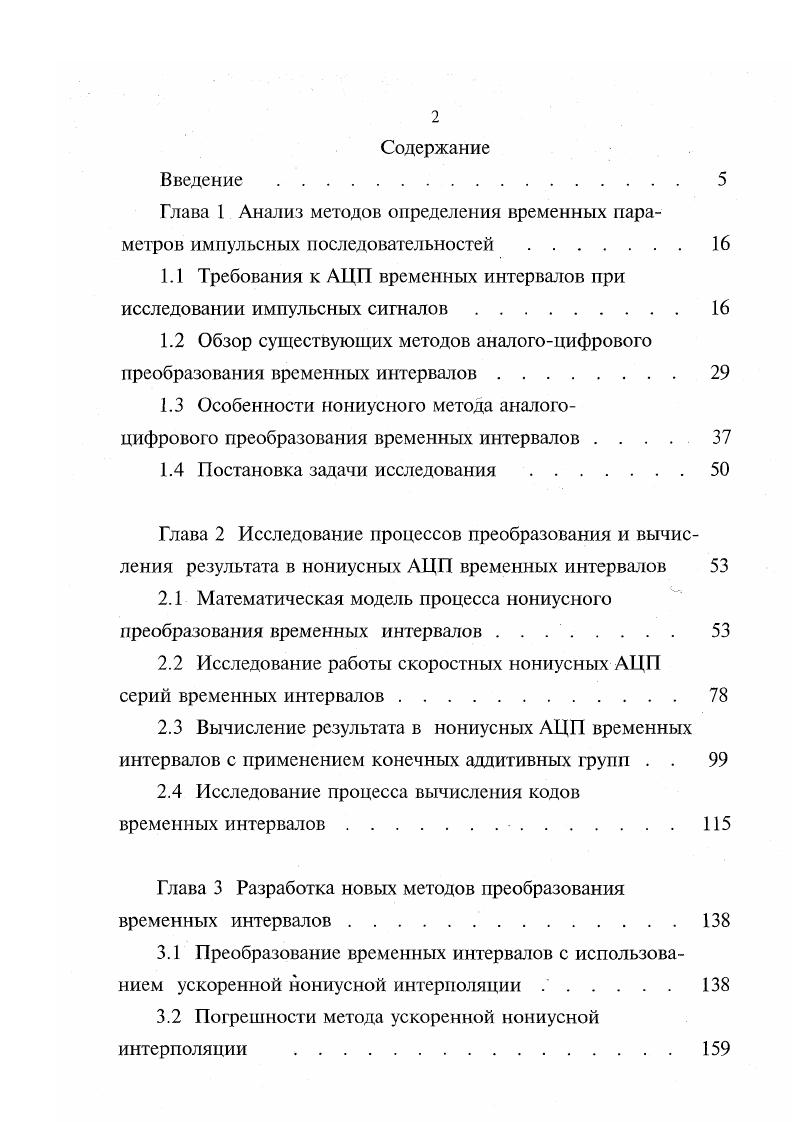

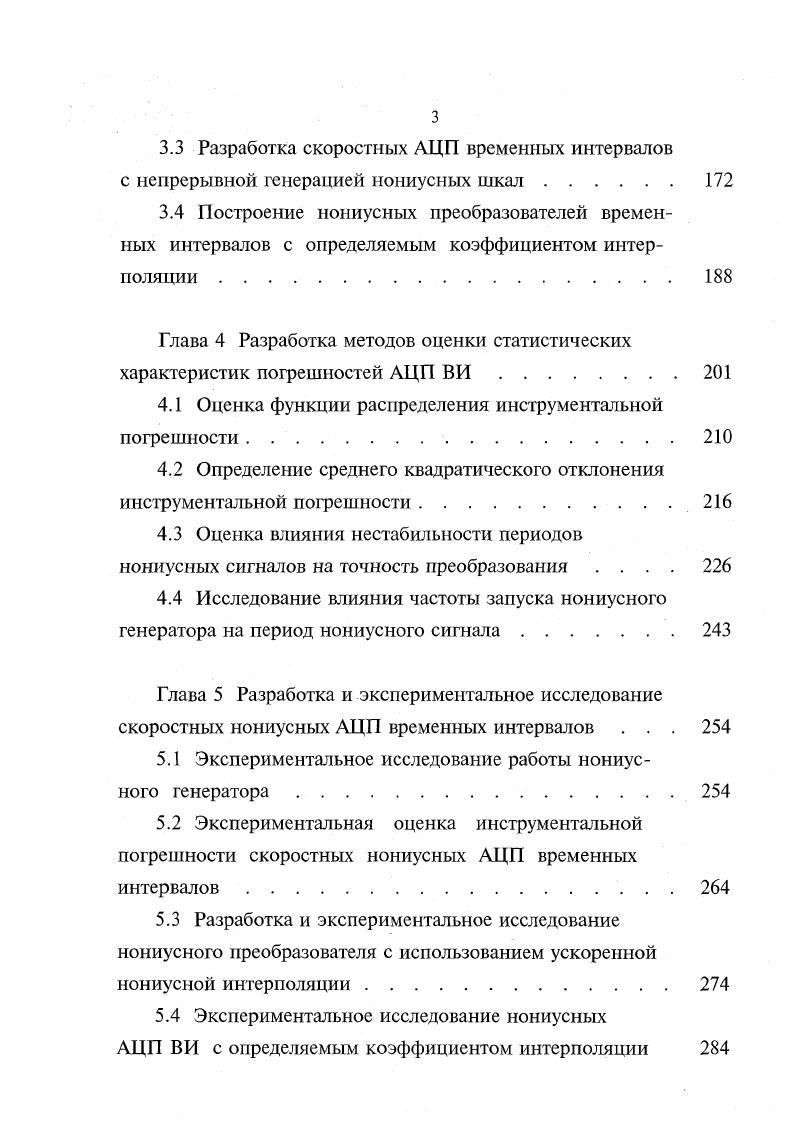

Глава 1 Анализ методов определения временных параметров импульсных последовательностей . Обзор существующих методов аналогоцифрового преобразования временных интервалов. Математическая модель процесса нониусного преобразования временных интервалов . Вычисление результата в нониусных АЦП временных интервалов с применением конечных аддитивных групп . Погрешности метода ускоренной нониусной интерполяции . Определение среднего квадратического отклонения инструментальной погрешности. Глава 5 Разработка и экспериментальное исследование скоростных нониусных АЦП временных интервалов . Экспериментальная оценка инструментальной погрешности скоростных нониусных АЦП временных интервалов. АЦП ВИ с определяемым коэффициентом интерполяции 4
1. В данном разделе рассматриваются особенности нониусного метода преобразования временных интервалов. Этот метод известен достаточно давно, первые публикации по нониусному методу относятся к началу х годов . Он может использоваться самостоятельно для измерения коротких интервалов времени, но наибольшее распространение получили преобразователи, в которых нониус используется в комбинации с методом прямого счета.


Глава 5 Разработка и экспериментальное исследование скоростных нониусных АЦП временных интервалов . Экспериментальная оценка инструментальной погрешности скоростных нониусных АЦП временных интервалов. АЦП ВИ с определяемым коэффициентом интерполяции 4
1. В данном разделе рассматриваются особенности нониусного метода преобразования временных интервалов. Этот метод известен достаточно давно, первые публикации по нониусному методу относятся к началу х годов . Он может использоваться самостоятельно для измерения коротких интервалов времени, но наибольшее распространение получили преобразователи, в которых нониус используется в комбинации с методом прямого счета. Структура преобразователя времякод, использующего нониусный метод, приведена на рис. Рис. Грубая оценка преобразуемого интервала Ти осуществляется импульсами основного сигнала ОС, формируемого на выходе опорного генератора О Г, а уточнение результата интерполяция осуществляется по отрезкам Тх и Тх2 см. Для определения Тх И Тх 2 входные импульсы, отмечающие границы преобразуемого интервала Ти, запускают
соответственно первый и второй нониусные генераторы НГ1 и НГ2. Т0 период сигнала ОС на выходе опорного генератора, К коэффициент интерполяции, Тд нониусный квант. Г Тн . Рис. Импульсы НС1 и НС2, выработанные в НГ и НГ2, подсчитываются в первом и втором нониусных счетчиках СТ и СТ2, на выходах которых фиксируются коды 1 и 2 соответственно. Схема управления СУ выделяет интервал между входными импульсами и управляет ключом Кл, на выходе которого вырабатываются импульсы, подсчитываемые в счетчике СТО.
